Vỏ Case Cho Màn Hình Cảm Ứng 7 Inch Generic (Bản Remix)

Mình đã tinh chỉnh lại mô hình tuyệt vời này để lắp vừa màn hình cảm ứng LCD 7 inch generic từ Aliexpress - cụ thể là bản IPS.

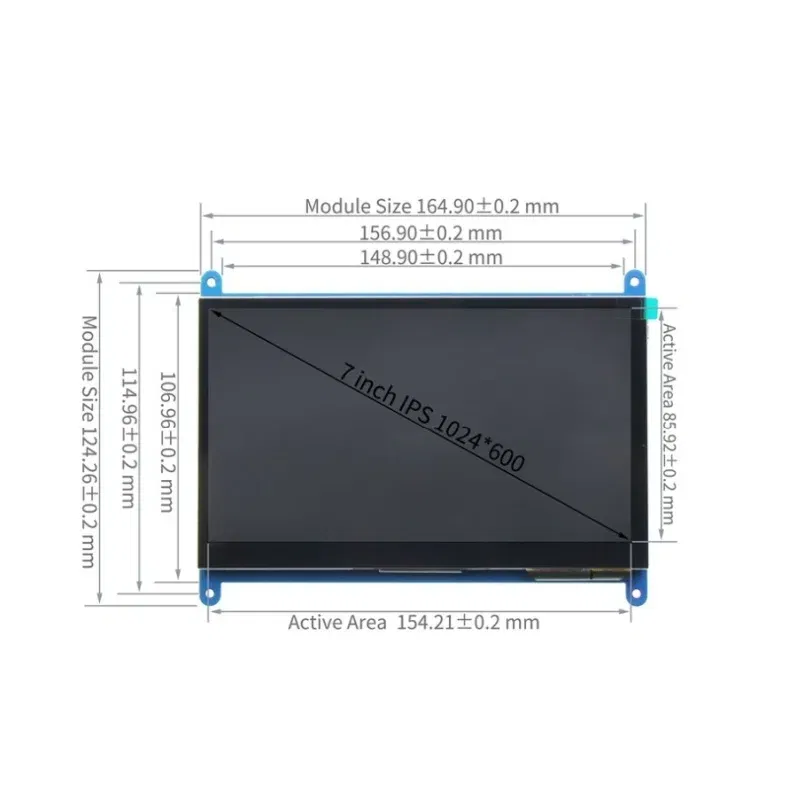

Màn hình 7 inch cho Raspberry Pi 4/3/2/B/B+/A+ độ phân giải 1024x600 IPS, cảm ứng điện dung 5 điểm, kết nối HDMI không cần driver cho Win 7/8/10

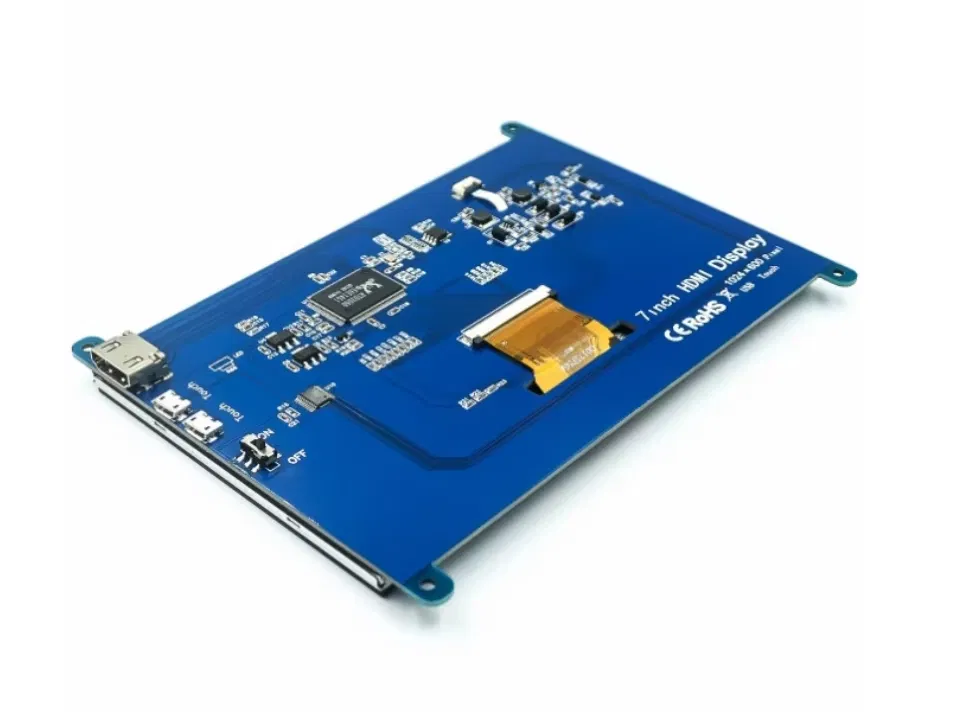

1. Đã loại bỏ các phần nhô ra bên trong gây cản trở các linh kiện dán trên bề mặt (do vị trí linh kiện của bản này khác với bản gốc).
2. Nới rộng không gian cho các "tab" của bảng mạch - bản gốc hơi chật khiến các tab khó vào khớp.
3. Tăng kích thước khe hở ở cạnh bên để vừa các cổng USB phụ.
4. Di dời vị trí khoét cho công tắc nguồn.
5. "Đục thông" các lỗ thoát khí hình kim cương ở mặt đáy để không khí lưu thông thực sự (trước đó bị lớp nhựa che mất một đường - mình không rõ đây có phải ý đồ thiết kế không).

Mặt trước và chân đế được giữ nguyên bản.

Lưu ý duy nhất là các lỗ bắt vít VESA giờ không còn phần "đế" bảo vệ phía sau. Mình khuyên bạn không nên dùng các lỗ vít này vì có nguy cơ vặn quá tay và làm hỏng các linh kiện dán trên bề mặt bảng mạch.
