Cảm biến filament Clockwork 2 cho máy in 3D

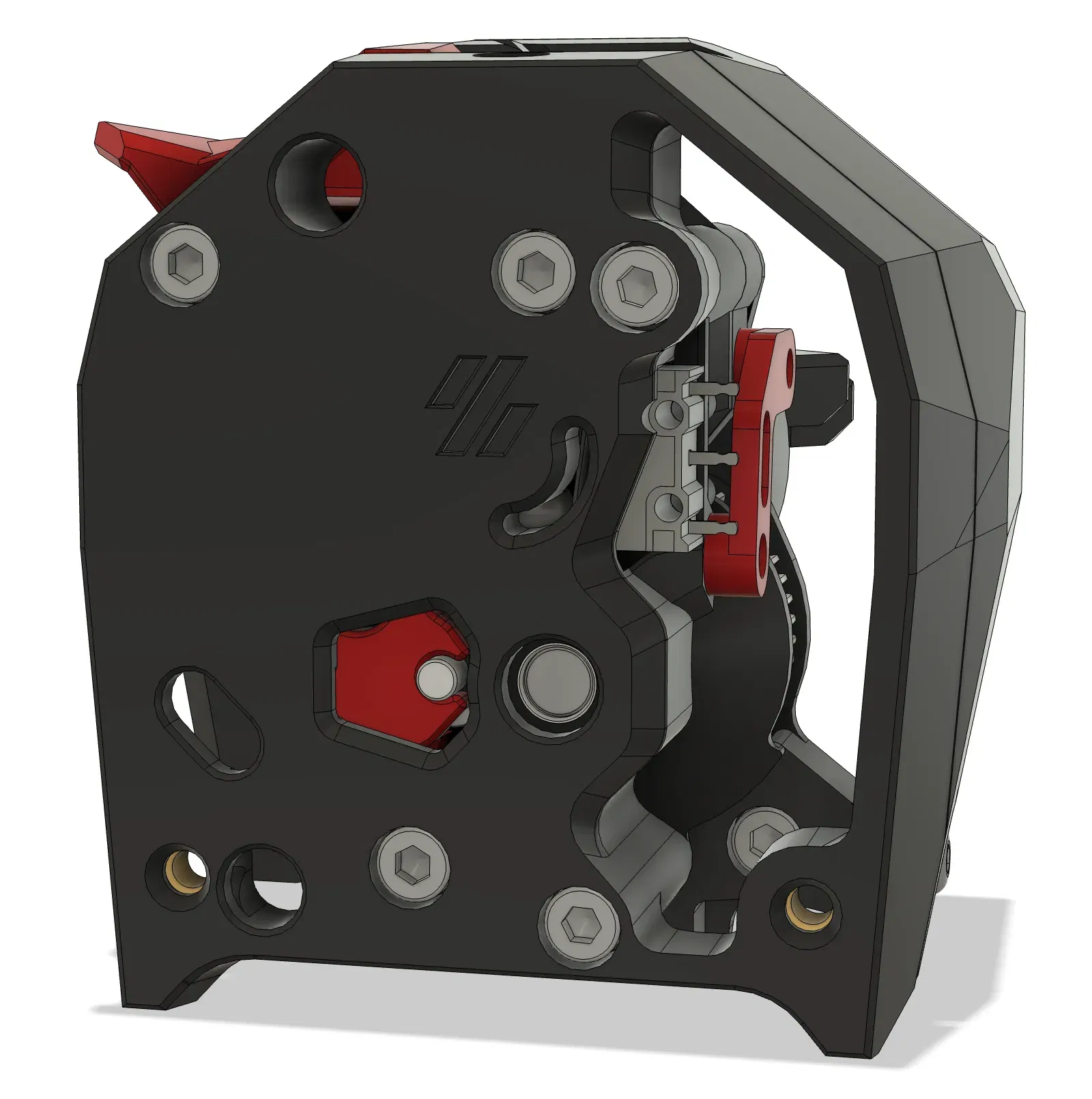

Phiên bản hiện tại (tính đến 23/9) của thân chính Clockwork 2 với cảm biến filament được thêm vào. Tôi đã in mô hình này và phát hiện rằng thân chính RC1 không hoạt động với tấm động cơ của phiên bản hiện tại.

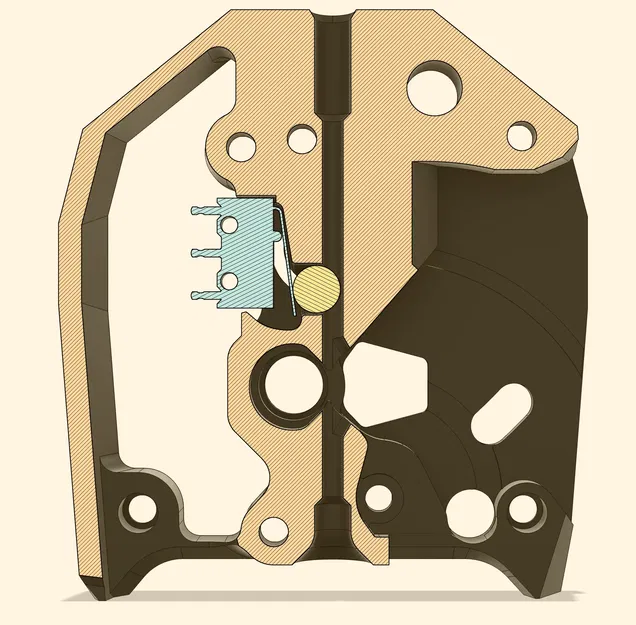

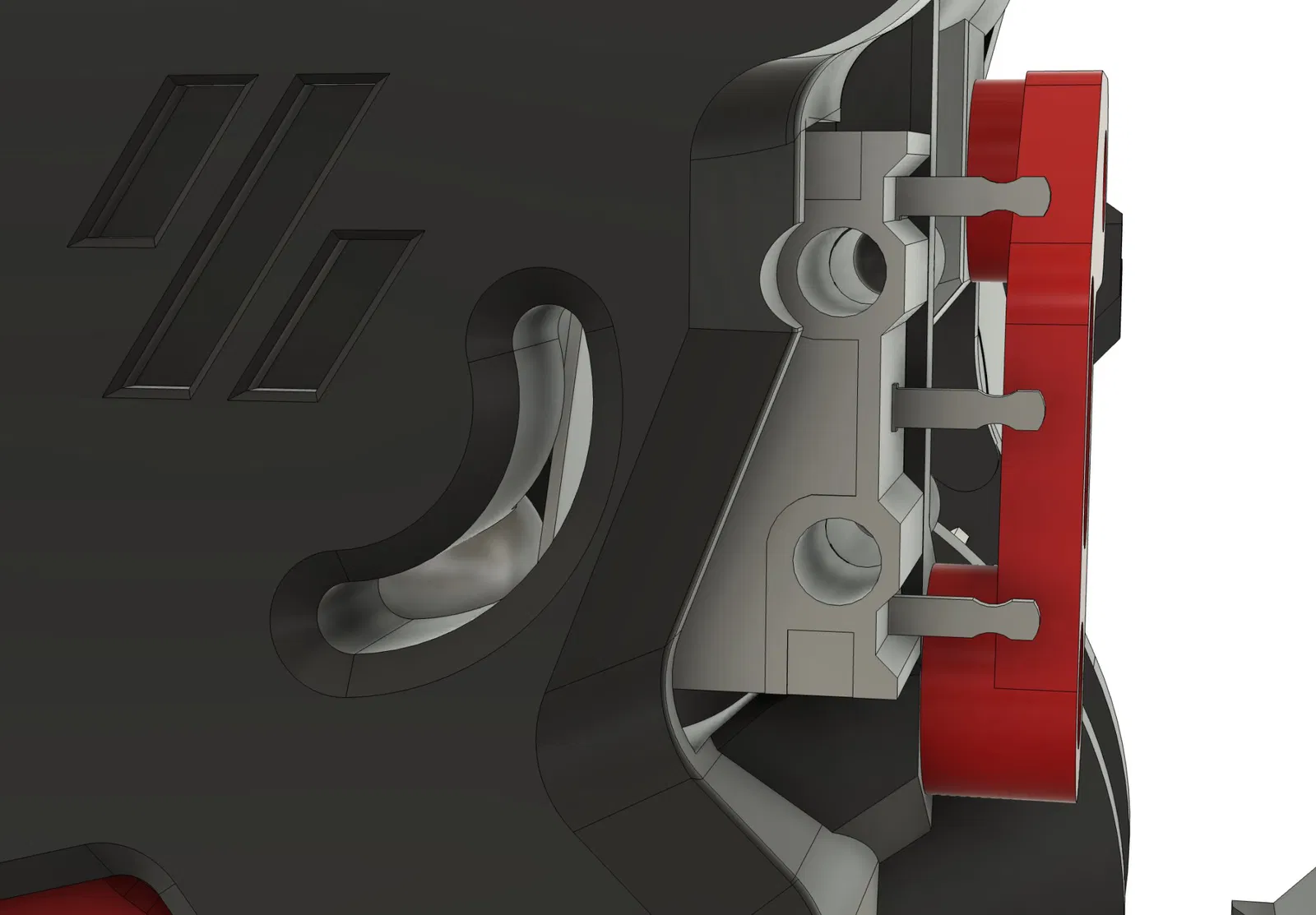

Tôi đã sử dụng thông số kỹ thuật của công tắc vi mô Omron D2F-L khi thiết kế, tuy nhiên nó cũng nên hoạt động với các công tắc thông thường. Tôi đã thêm không gian cho đường đi của cần gạt để phù hợp với các cần gạt 13.5mm phổ biến trên các công tắc thông thường. Lỗ cho bi là 6mm nên các kích thước khác cũng có thể hoạt động ở đó.

In mà không cần hỗ trợ sử dụng cài đặt in tiêu chuẩn của Voron.

BOM:

• Công tắc vi mô Omron D2F-L hoặc tương đương
• Bi bạc đạn 5.5mm (7/16in.)

Tham khảo tài liệu của Voron và Klipper về đấu dây endstop và cấu hình công tắc filament.
