Mod Creality K1: Đế đỡ cuộn nhựa gắn cạnh hông

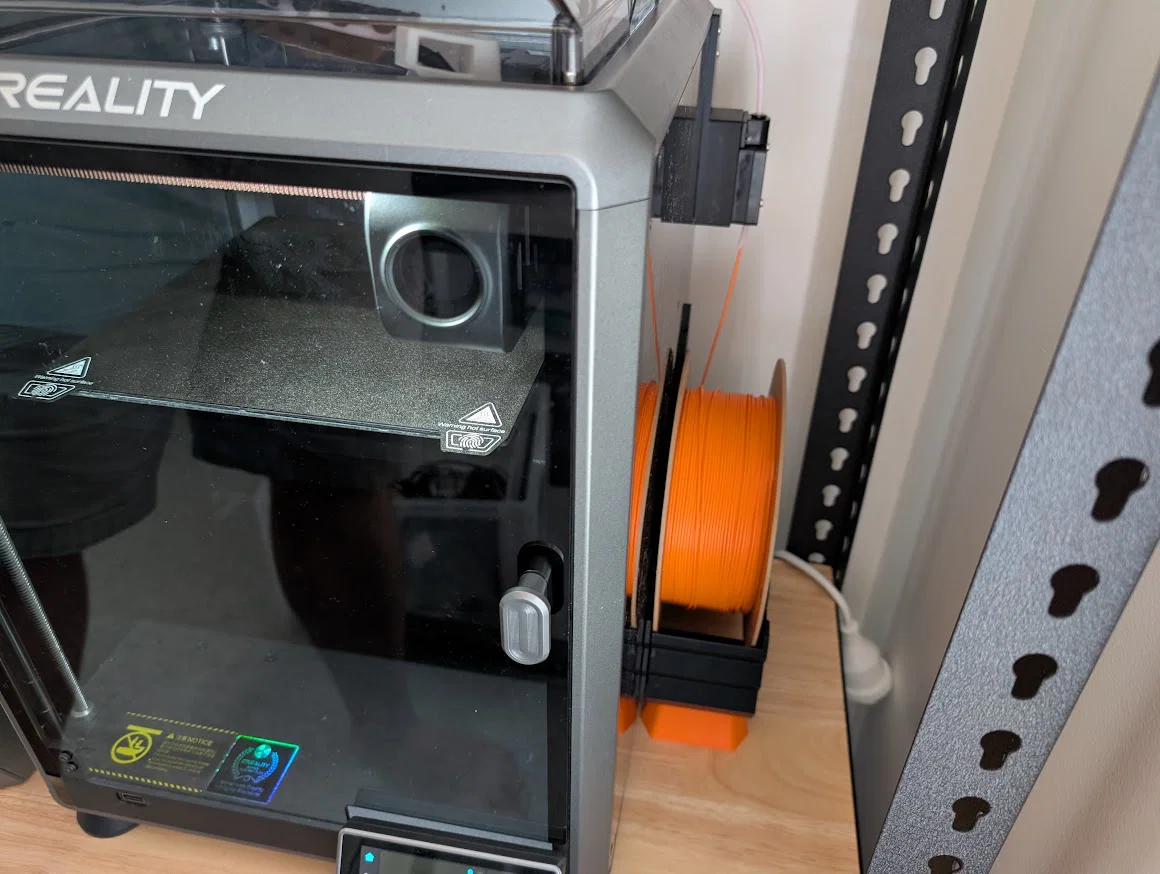

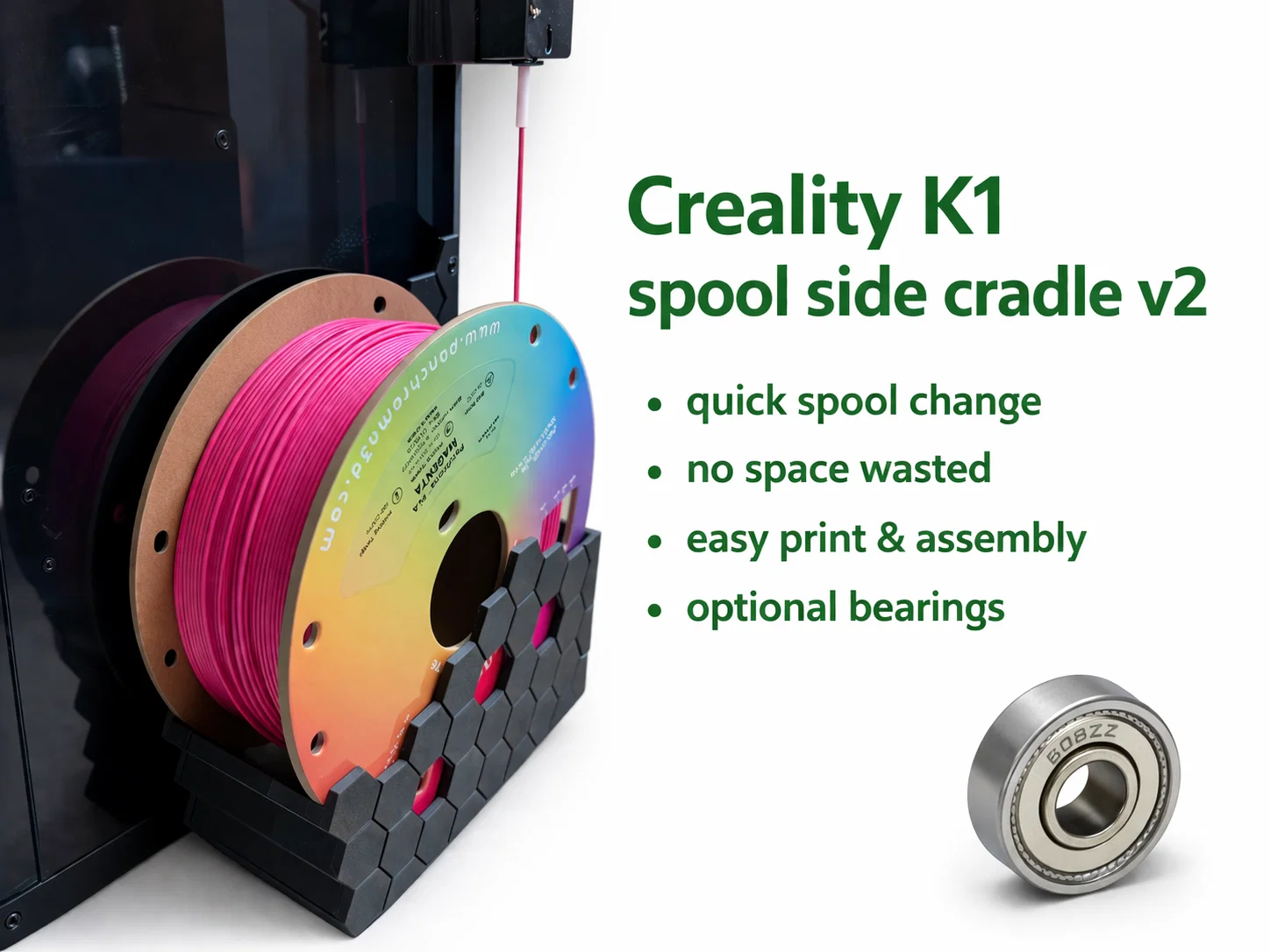

Vị trí lắp cuộn nhựa ở phía sau của dòng máy K1 vốn là một vấn đề gây khó chịu cho bất kỳ ai không đặt máy in ở giữa phòng. Trong khi hầu hết các bản mod hiện có đều cố gắng di chuyển trục giữ cuộn nhựa sang vách bên - vốn không được thiết kế để chịu tải - thì thiết kế này lại tiếp cận theo cách khác bằng cách thay thế thanh trục bằng một đế đỡ (cradle) giúp hỗ trợ kết cấu tốt hơn. Điều này cũng có nghĩa là bạn không cần phải tốn thêm không gian ở bên phải máy in để thay cuộn nhựa.

Những thứ bạn cần

• Một vít M3×12 mm và hai vít M3×8 mm (ưu tiên đầu phẳng)

• Bốn vòng bi 608 (tùy chọn, chỉ dành cho bản v2)

• 250 g PLA cho các chi tiết chính

• 40 g (nếu dùng vòng bi) hoặc 60 g (nếu không dùng) vật liệu PETG/PLA cho các con lăn

• 50 g TPU cho phần chân đế (tùy chọn)

Lưu ý khi in

• Không cần hỗ trợ (support)

• Khuyến nghị dùng 4 lớp tường (wall loops) cho tấm gắn (chủ yếu là do phần móc)

• Sử dụng vị trí đường nối ngẫu nhiên (random seam placement) cho các bộ phận con lăn

• QUAN TRỌNG: v2 và v1 dùng chung thiết kế cho tấm gắn, chân đế và phần ngoài của con lăn (nếu không dùng vòng bi). Không cần in lại nếu bạn nâng cấp. Ngoài ra, bạn có thể thử in lại riêng các con lăn - nhưng việc lắp vòng bi có thể sẽ rất chặt và khó tháo ra sau đó.

Lắp ráp

• Tháo các bu lông gốc và gắn tấm nền vào.

• Lắp ráp các con lăn:

• V2: lắp vòng bi vào sâu trong con lăn.

• V1: Lắp các phần con lăn và đảm bảo chúng xoay mượt mà; chà nhám nhẹ nếu cần.

• Loại bỏ các phần hỗ trợ được đánh dấu X trên đế đỡ và làm sạch các lỗ nếu bị đọng nhựa thừa.

• Lắp các bộ phận con lăn vào các chốt trên đế đỡ.

• Cố định con lăn bằng các miếng chèn.

• (Tùy chọn) lắp chân đế bằng TPU.

• Trượt cụm đã lắp vào tấm nền, căn chỉnh móc phía trên trước.

Mẹo tối ưu

• Bạn có thể sử dụng thêm các giá gắn cảm biến nhựa ở cạnh bên có sẵn trên Printables, kết hợp cùng một đoạn ống PTFE dài hơn.

• Không có gì là hoàn hảo tuyệt đối. Mọi góp ý xây dựng từ các bạn đều rất đáng quý!

Cập nhật

• 10-04-2026 - v2 bổ sung hỗ trợ cho vòng bi. Các con lăn PETG vẫn có thể sử dụng (phiên bản cập nhật đã có sẵn).
