Vỏ hộp Loa Mạng Đa Phòng AI Thinker ESP32 Audio Snapcast
Remix từ Vỏ bảo vệ cho ESP32 Audio Kit V2.2 Tác giả Sten_593252
- Lượt tải
- 1
- Lượt thích
- 0
- Lượt coi
- 92
- Bản remix
- 0
- Bình luận
- 0
File 3 570,2 KB
- ESP32_Audio_Kit_Top_1775936232.stlSTL · 196 KB
- ESP32_Audio_Kit_Bottom_1775936234.stlSTL · 129,6 KB
- ESP32_Audio_Kit_Grill_1775936235.stlSTL · 244,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #269023
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

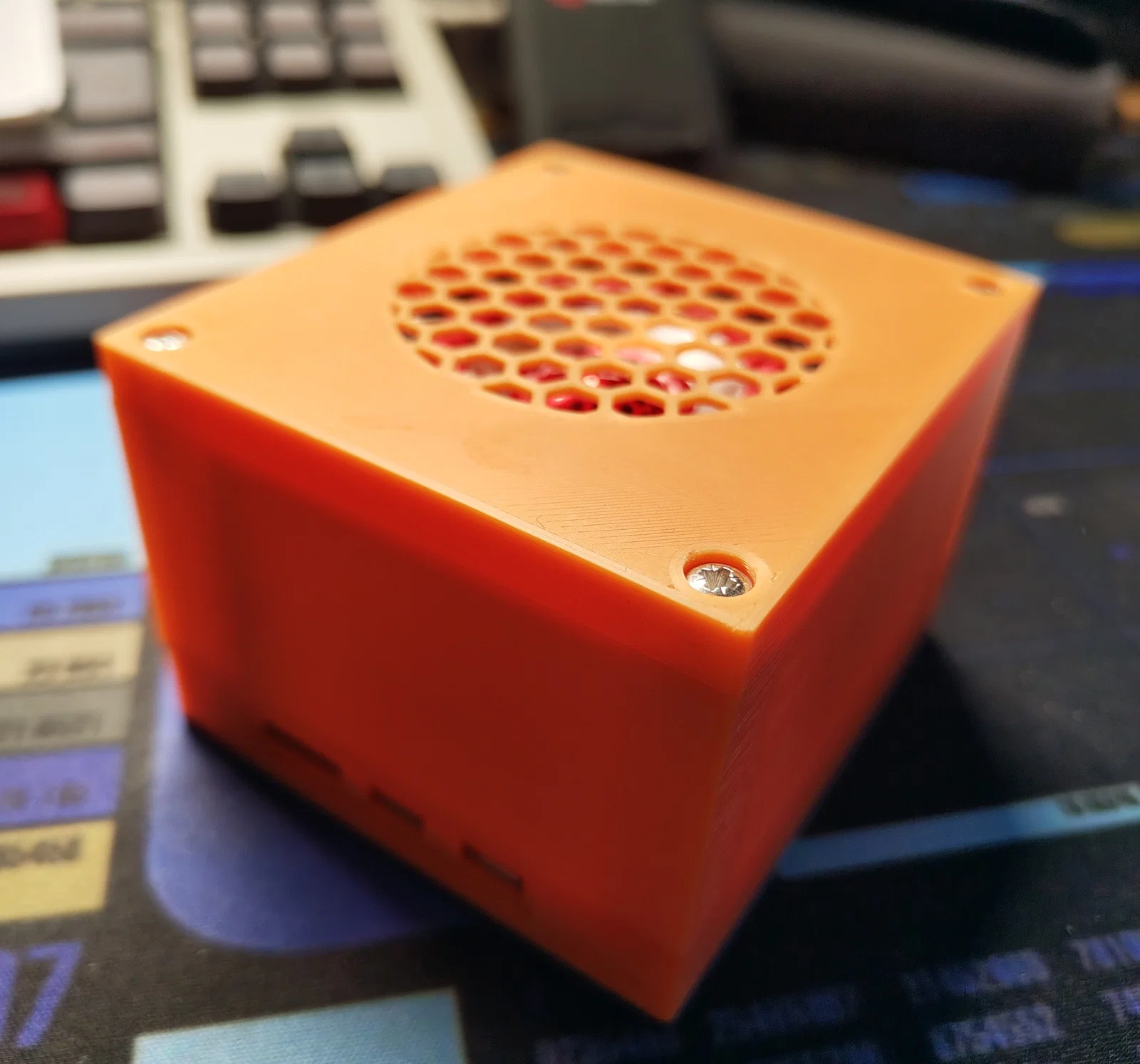

Đây là vỏ hộp cho bo mạch phát triển âm thanh AI Thinker ESP32 kết hợp cùng một loa 53mm. Sau khi lắp ráp và nạp firmware phù hợp, bạn có thể sử dụng nó như một node trong hệ thống loa đa phòng (multiroom) dựa trên Snapcast.
Những thứ bạn cần chuẩn bị:
- Vỏ hộp đã in 3D
- 12 miếng ốc cấy brass (brass inserts) M3 loại 4.5mm
- 12 ốc vít M3
- Một loa 53mm có độ sâu khoảng 35mm (mình đã dùng loại này)
- Một bo mạch AI Thinker ESP32 Audio (cũng có trên Aliexpress)
- Một đầu nối JST 2.54 XH 2 Pin kèm dây (Amazon)
Các bước thực hiện:
- In các thành phần của vỏ hộp.
- Nung chảy các miếng ốc cấy brass vào vỏ (cần cẩn thận để giữ cho chúng thẳng, dung sai khá nhỏ).
- Hàn dây đầu nối JST vào loa.
- Bắt vít loa vào phần vỏ trên.
- Kết nối loa với một trong các kênh trên bo mạch.
- Bắt vít vỏ dưới vào vỏ trên.
- Cuối cùng, lắp lưới bảo vệ vào vỏ trên.
- Truy cập Snapcast Web Installer và chọn "ESP32-Audio-kit (ES8388)". Cài đặt firmware và cấu hình Wifi.
Một vài lưu ý:
- Tính năng tự động dò tìm (auto discovery) của Snapcast có thể không hoạt động tùy trường hợp (có lẽ do server nằm trên mạng dây còn loa dùng Wifi). Nếu bạn không thấy loa trên dịch vụ Snapcast, bạn có thể cấu hình server tĩnh trong cài đặt web (trang web cài đặt sẽ có hướng dẫn cụ thể).
- Nếu không có âm thanh, hãy thử điều chỉnh lại cài đặt kênh trong cấu hình server Snapcast; mình đã phải chuyển sang xuất âm thanh mono (đơn kênh) trên kênh được kết nối thì mới nghe được.
- Music Assistant là một lựa chọn tuyệt vời để làm server Snapcast. Nó có thể phát nhạc từ Spotify và các dịch vụ khác, đồng thời tích hợp tốt vào hệ thống nhà thông minh Home Assistant.
- Nếu dùng loa mà không có vỏ hộp, chất lượng âm thanh sẽ khá tệ. Vỏ hộp tạo ra sự khác biệt lớn về âm thanh đấy, nên hãy lắp ráp hoàn chỉnh nhé!
- Có một bộ cân bằng âm thanh (equalizer) tích hợp sẵn trong giao diện cài đặt web của firmware Snapcast.
