Prusa XL Mod quạt 5015 / EASY MOD V2 (Project Mastodon)

Những thứ bạn cần mua:

• 5015 FAN (MX Research) hoặc bất kỳ quạt 5015 5V 3PIN nào khác. Mình mua trên Amazon.

• Connector (bạn cũng có thể lấy từ quạt zin/stock fan)

Mình khuyên nên in bằng PC-CF, Nylon hoặc ít nhất là ASA.

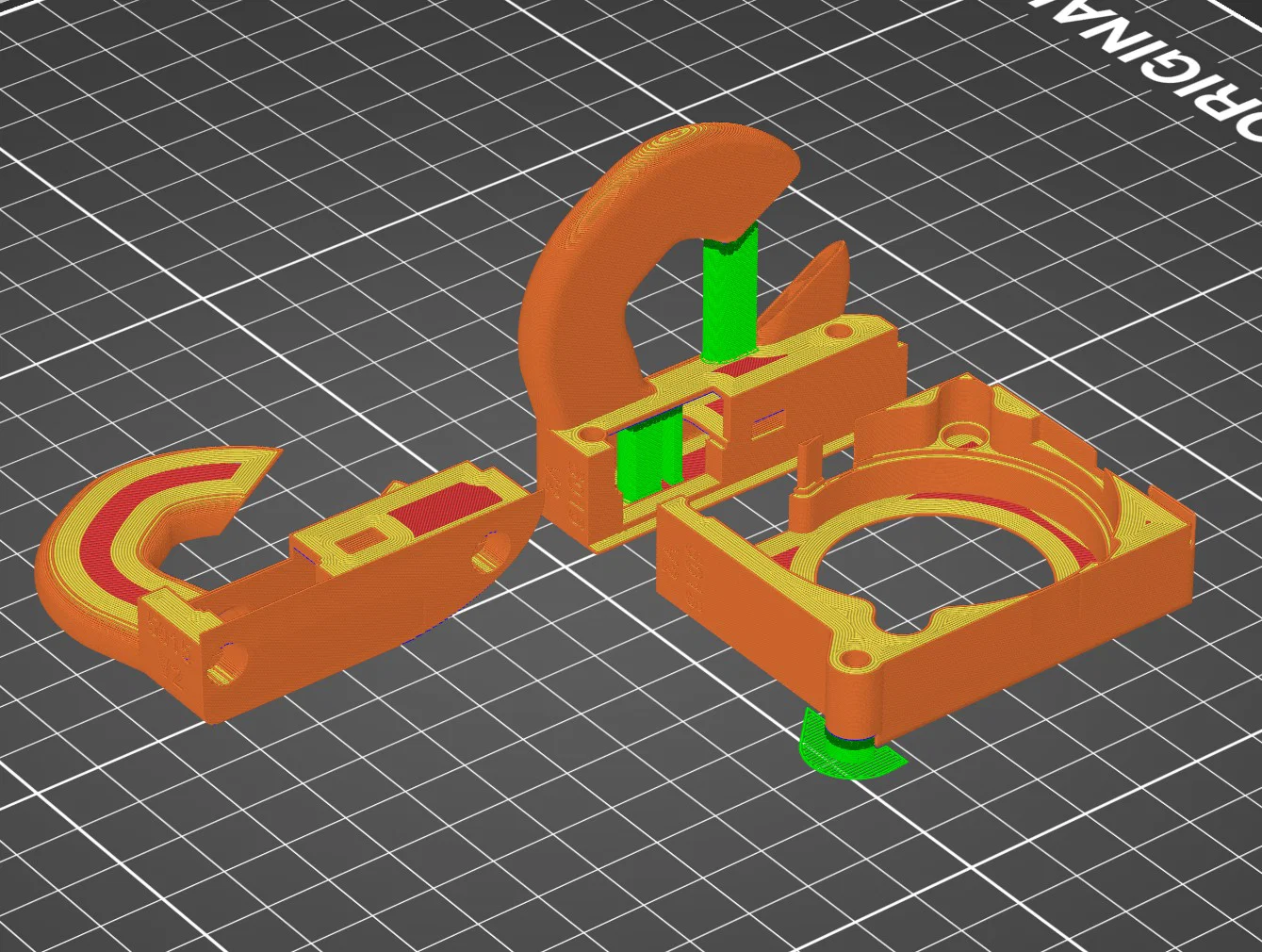

Phần in ấn

• Với phần housing 5015, bạn chỉ cần một ít support ở lỗ bắt vít.

• Với phần duct, bạn có thể chọn orientation, mình đã test cả hai kiểu; kiểu nào cũng ổn.

  Cài đặt in (print settings)

• Tối thiểu 3 perimeters và infill tối thiểu 15%

• Layer height 0,2

Lắp ráp (Building)

1. Cắt đôi sợi cable connector của Molex (chiều dài rất vừa), rồi hàn (solder) vào quạt. Vậy là bạn có thể dùng 1 sợi dây cho 2 quạt.

   Hoặc dùng dây từ quạt zin (stock fan)

Nhớ kiểm tra đúng thứ tự dây/kết nối nếu bạn mua quạt khác. Connector vẫn vậy, nhưng trên một số quạt khác có thể bị khác thứ tự.

2. Giống như model gốc, bạn cần mở quạt ra

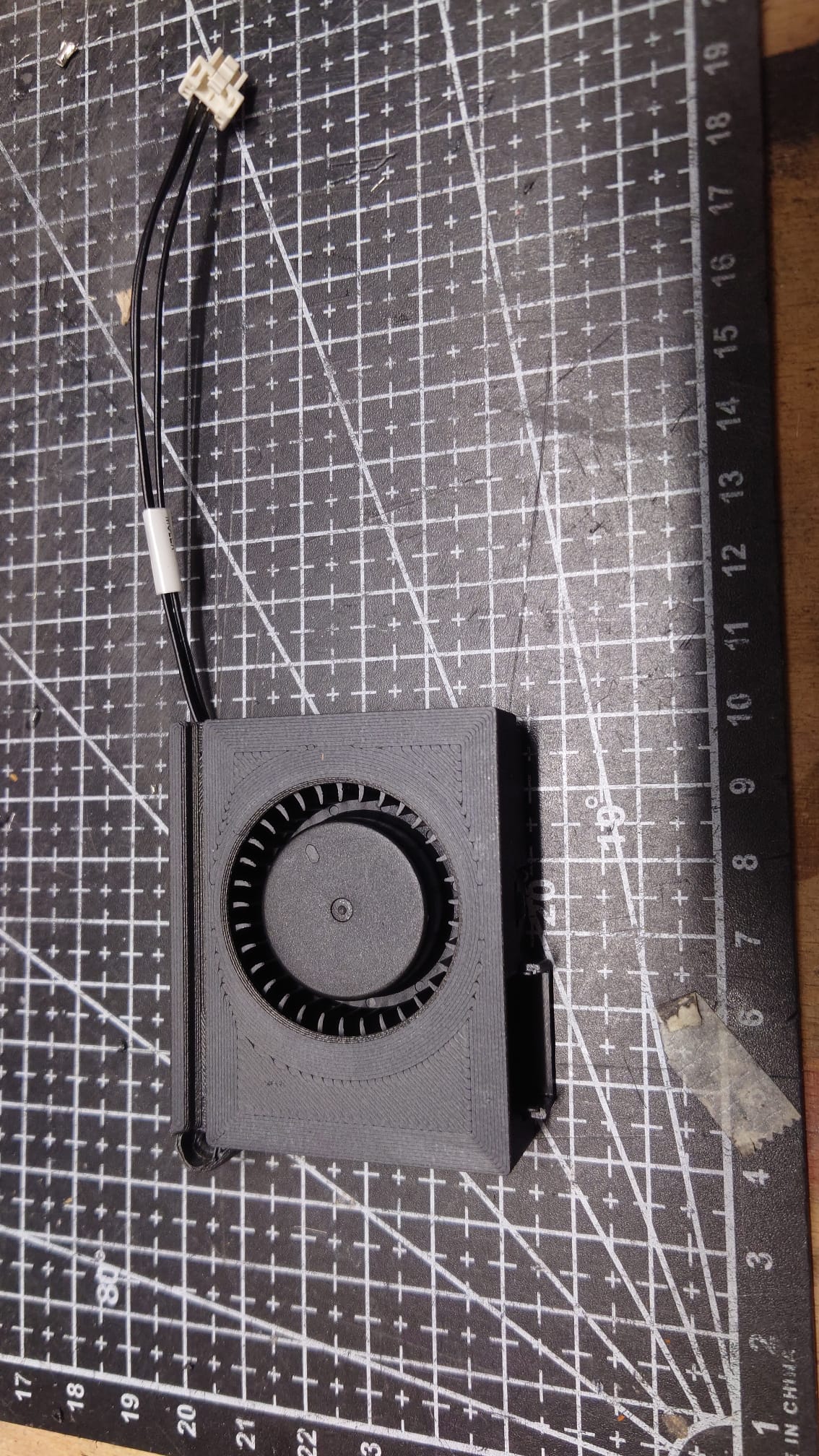

  **3. Đặt quạt vào housing mới, nhấn xuống (quạt của mình có “click”), rồi đi dây vào rãnh.**

Với quạt của mình thì không cần trim hay cắt gì trên housing.

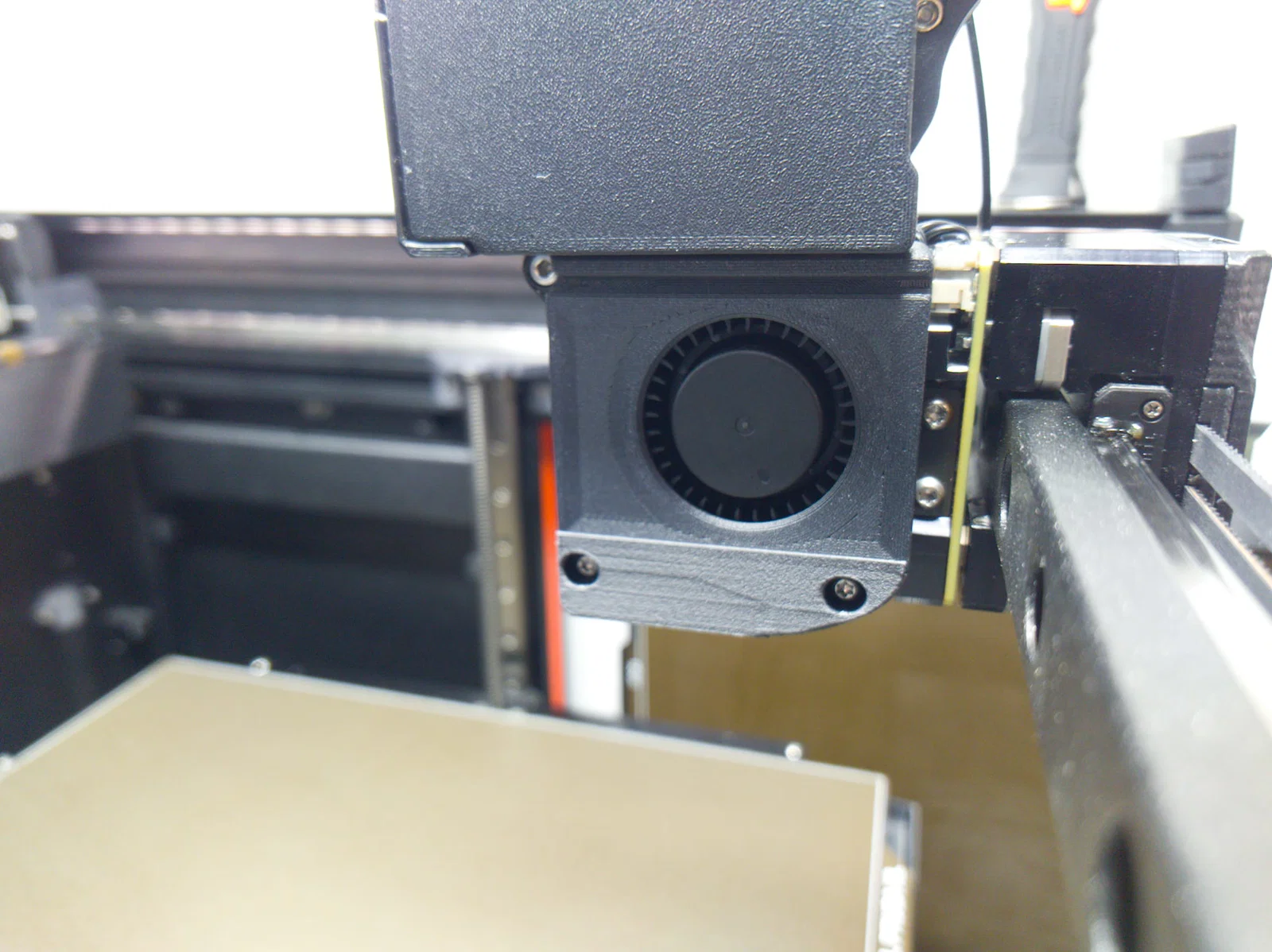

4. Dùng lại vít zin để bắt chặt

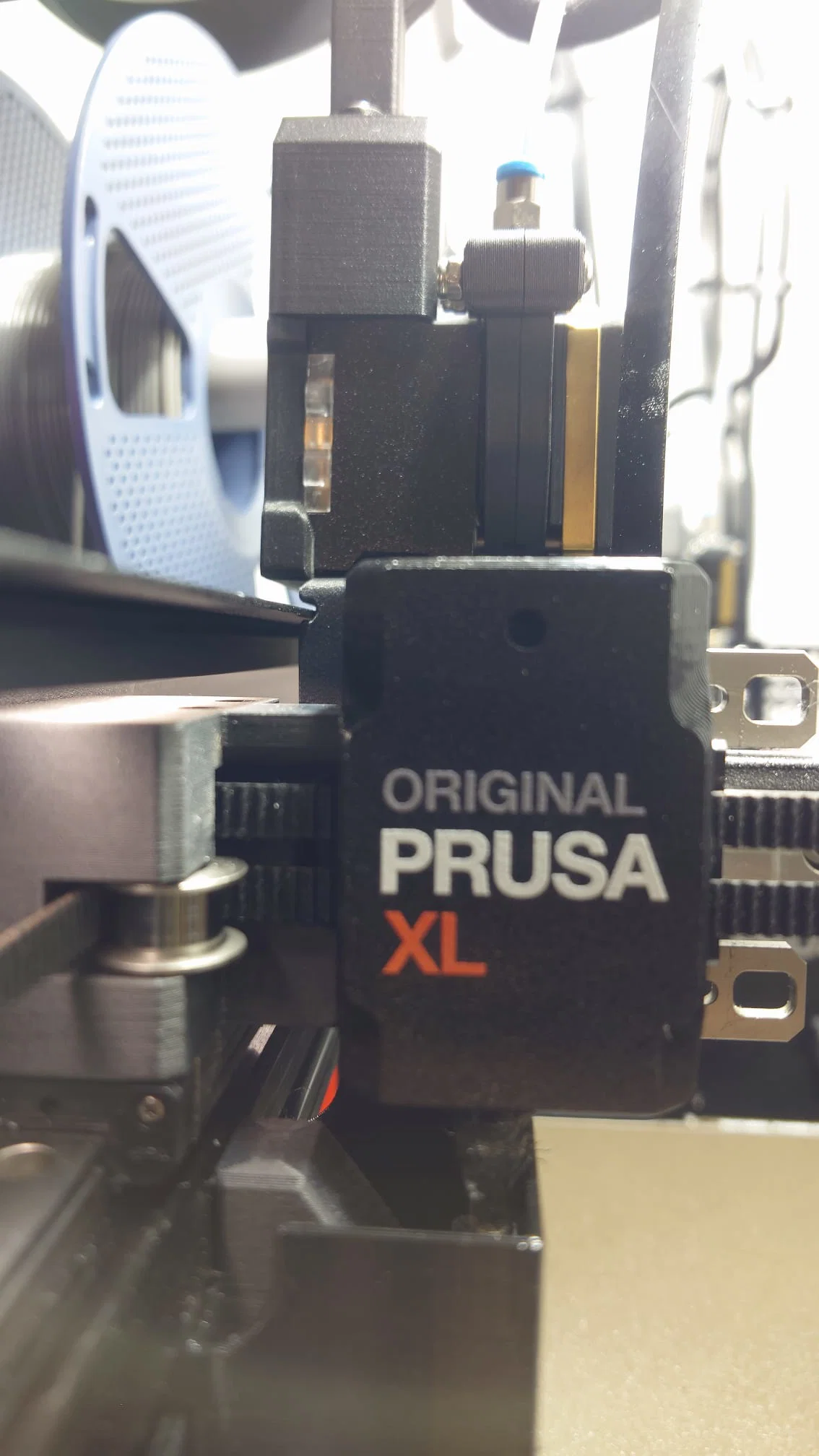

Phần cắt khá sát nhưng không bị cạ vào frame

Fan duct hơi cao hơn một chút (low-profile) so với model gốc, vì bản gốc bị cạ với mount vệ sinh nozzle của mình.

test print bằng PETG

Ít nhất hãy in bằng ASA

khuyến nghị:

PC-CF / Nylon-CF

Với quạt mình mua từ Amazon, lúc fan calibration bị báo fan error với tùy chọn “black fan type”.

Mình đổi sang “silver” thì fan calibration chạy bình thường, không còn lỗi.

Nếu bạn có ý tưởng hay câu hỏi gì thì cứ nhắn mình nhé.
