Nâng cấp anti-skate cho Opera Consonance Wax Engine (Opera Consonance Wax Engine Anti-Skate Modification)

Description

Đây là bản nâng cấp cơ cấu anti-skate có thể in 3D cho mâm đĩa than Opera Consonance Wax Engine.

Thiết kế nguyên bản dùng một sợi dây kim loại mảnh để treo quả tạ anti-skate. Về mặt kỹ thuật thì vẫn chạy, nhưng khi dùng thực tế nó hay bị cong/nhún và cho cảm giác không ổn định, không đúng kỳ vọng ở một mâm thuộc phân khúc cao.

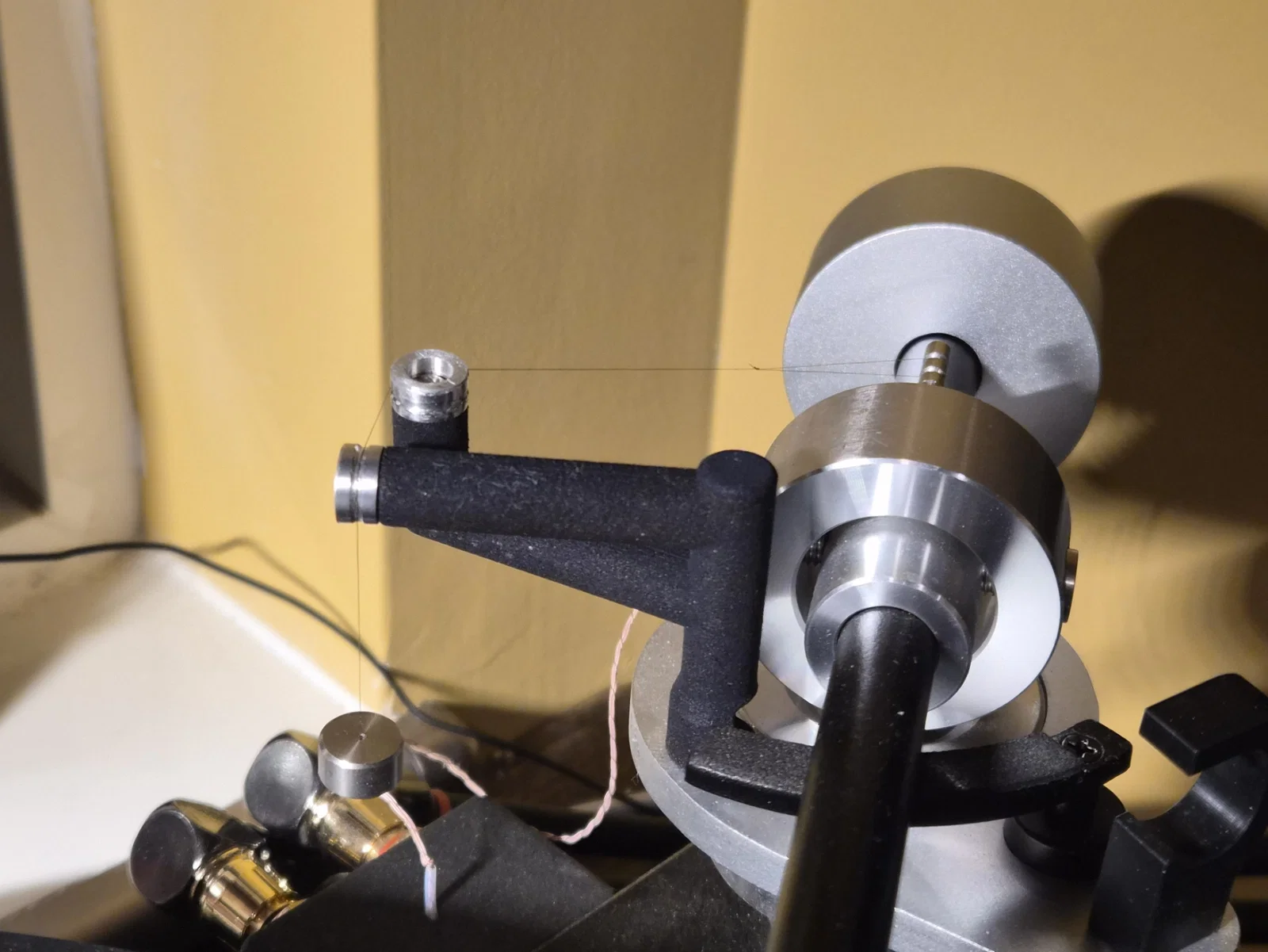

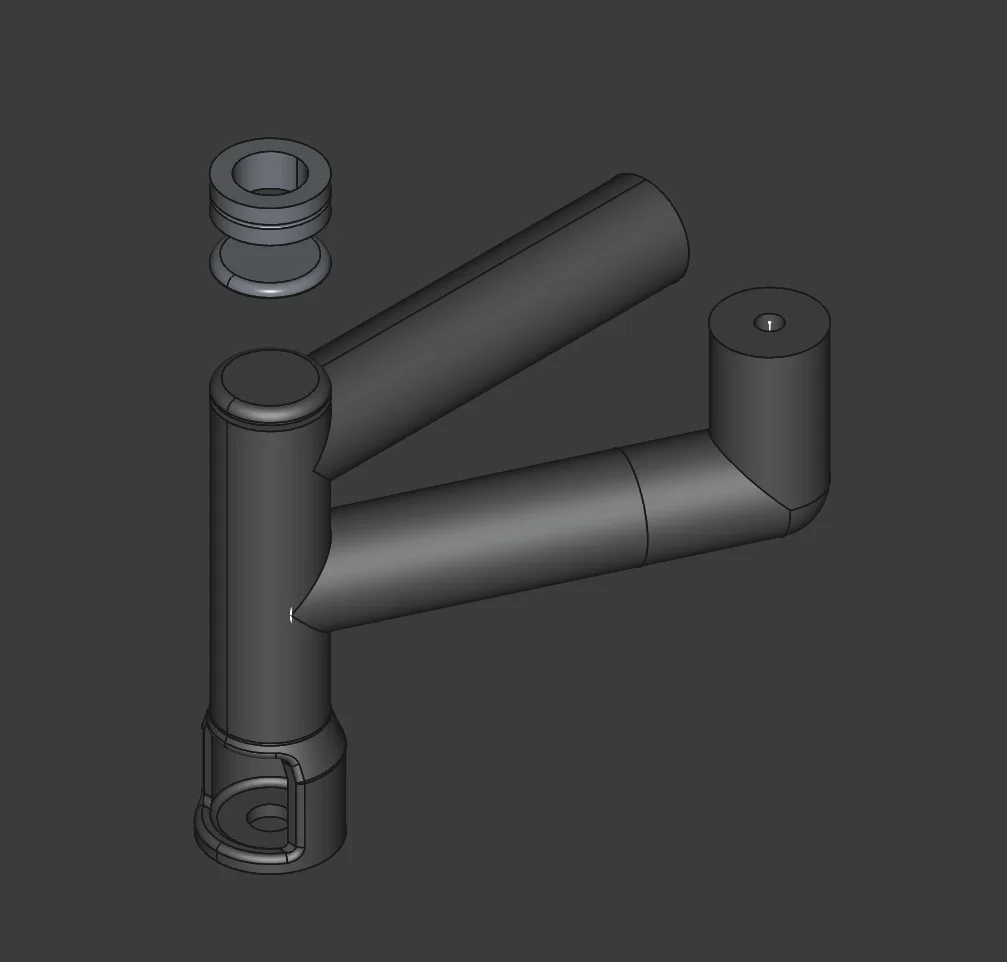

Bản nâng cấp này thay sợi dây dễ uốn bằng một hệ puly đôi dạng cứng, dùng ball bearings. Kết quả là anti-skate mượt hơn, ổn định hơn và hành vi dễ đoán hơn nhiều.

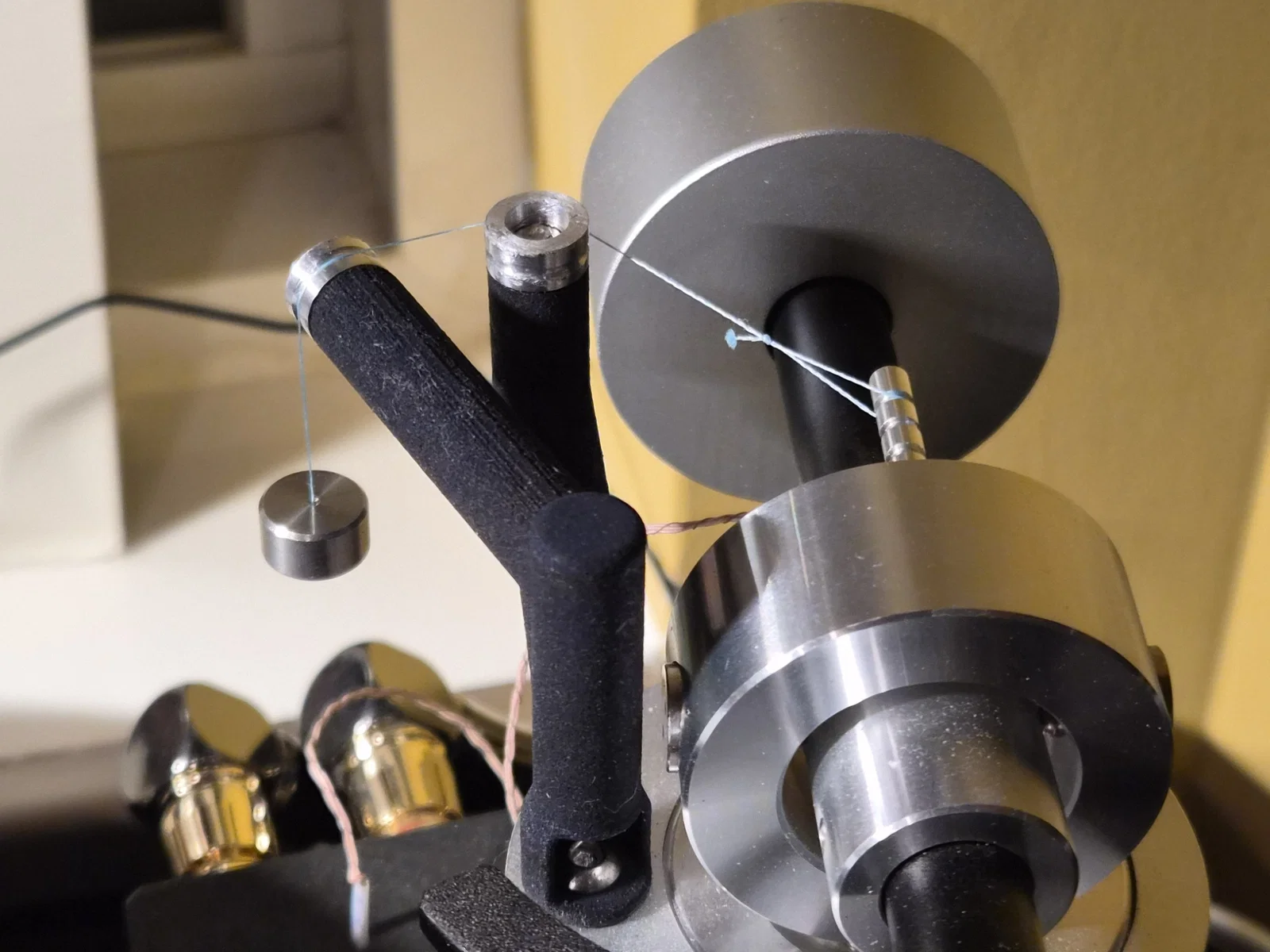

Puly đứng đảm bảo sợi line đi đúng hướng, còn puly ngang chịu tải. Nhờ vậy loại bỏ sai khác do góc kéo và tránh hiện tượng stick-slip thường gặp với giải pháp zin.

Features

• Thiết kế puly đôi để dẫn line đúng hướng

• Ball bearings cho ma sát gần như bằng 0

• Kết cấu cứng (không bị cong hay flex)

• Thiết kế đơn giản, gọn

• In 3D 100%

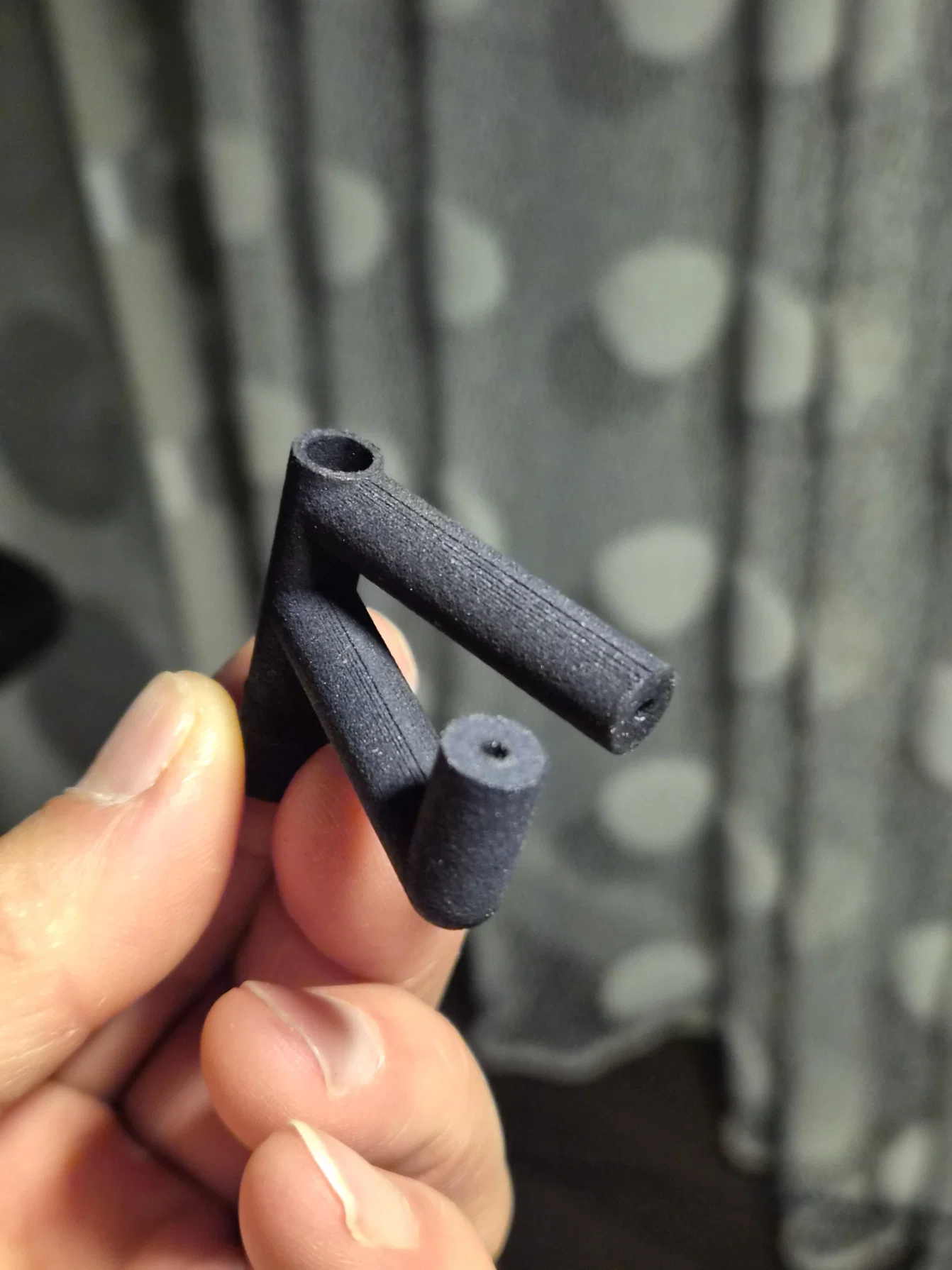

Printing

• Vật liệu: PLA hoặc PETG

• Dùng thiết lập tiêu chuẩn là đủ

• Không cần supports

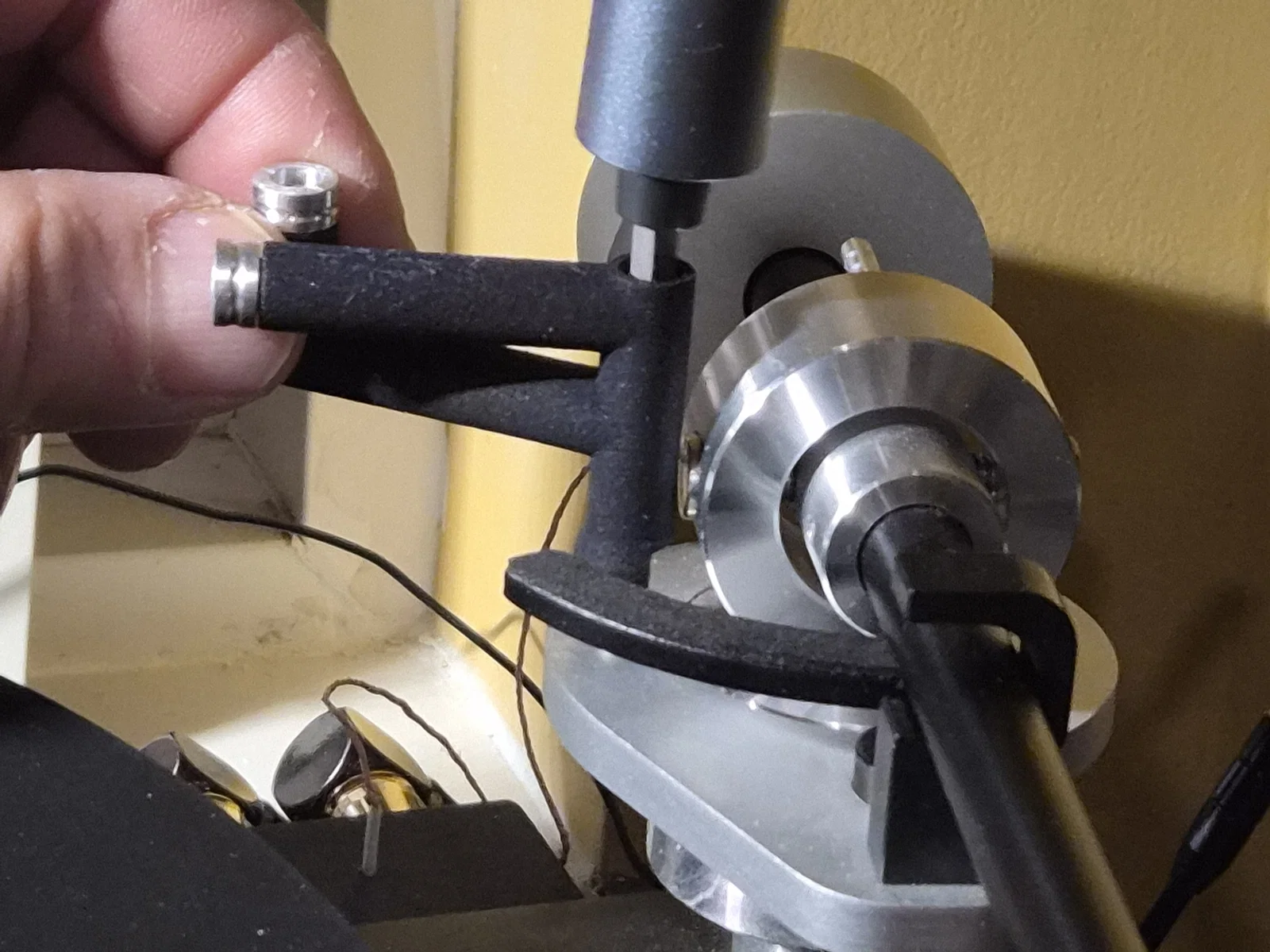

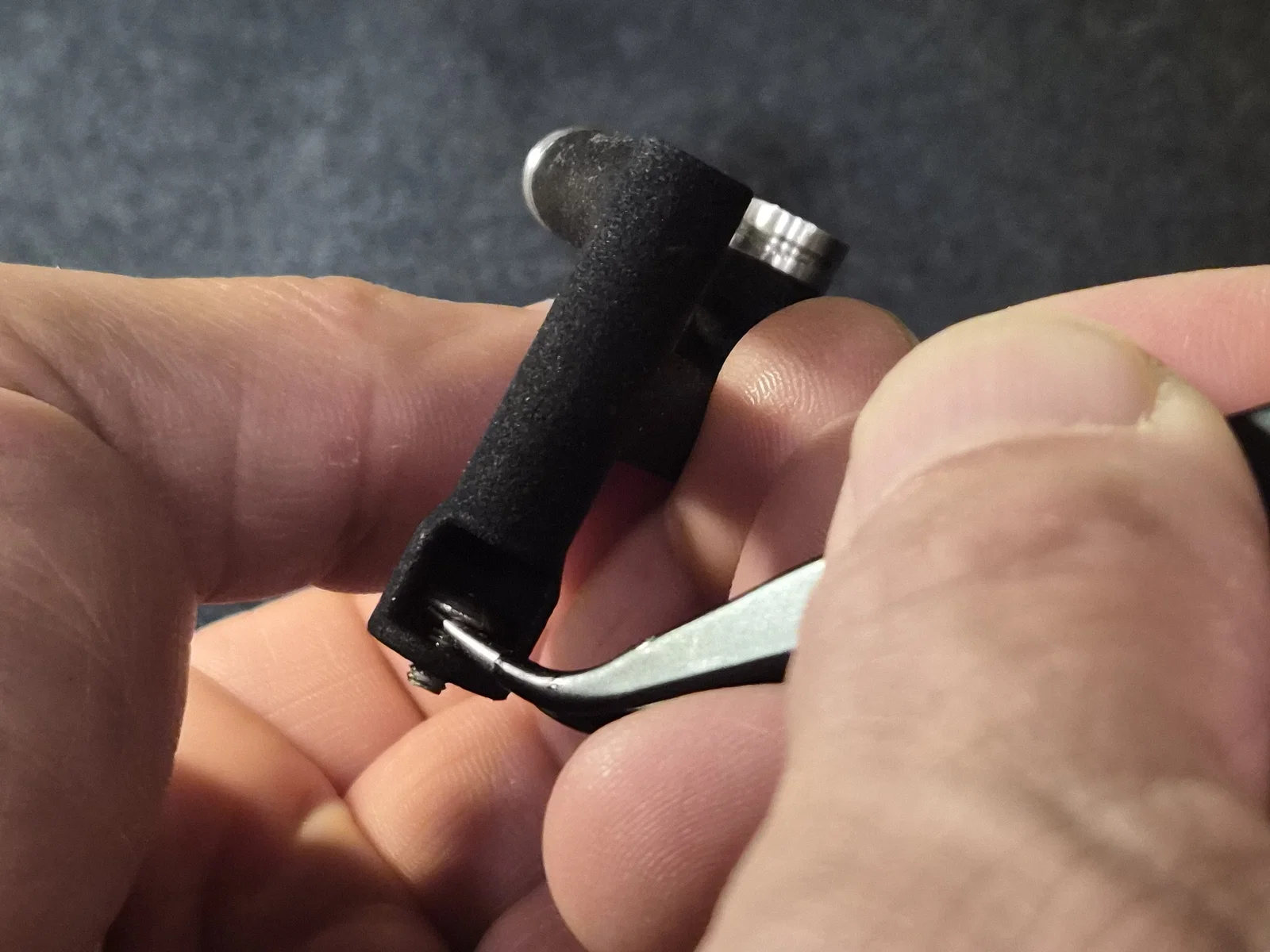

Assembly

• Lỗ lắp bearing được thiết kế cố tình hơi nhỏ

• Khi lắp, khoan/doa lên 2 mm

• Đảm bảo bearing quay trơn, không bị kẹt

🔩 Bearings

Thiết kế này dùng ball bearings loại mini tiêu chuẩn.

Bearing khuyến nghị:

• Đường kính trong: 2 mm

• Đường kính ngoài: 5 mm

• Bề rộng: 2.5 mm

Loại này thường được gọi là MR52ZZ bearings và khá dễ mua.

Khuyến nghị dùng bearing có nắp chắn (ZZ) để ma sát thấp và có bảo vệ bụi cơ bản.

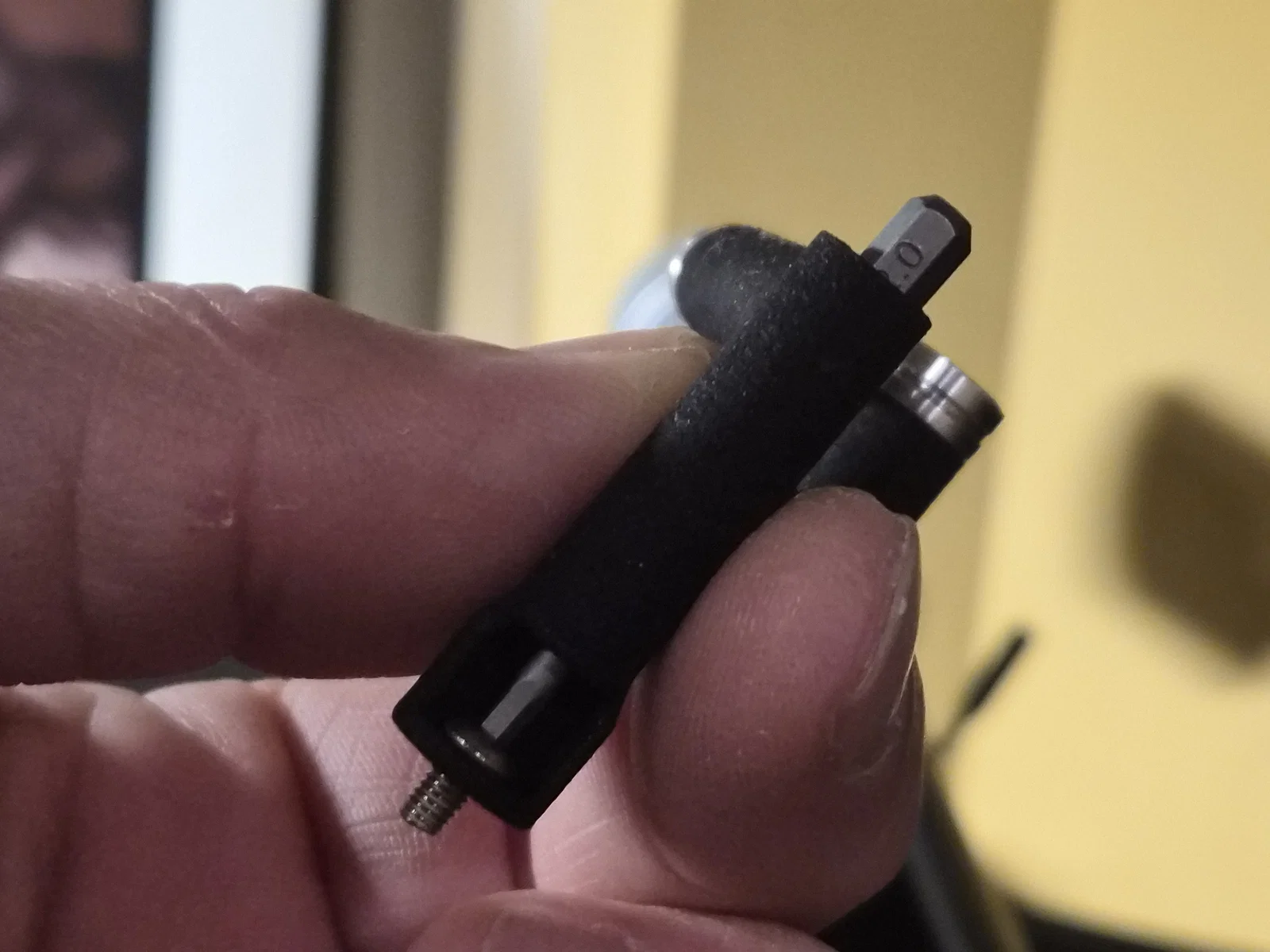

Shafts:

Bearing được gắn trên các trục (shaft) 2 mm đơn giản.

Bạn có thể dùng:

• Thanh thép 2 mm

• Cắt khúc từ mũi khoan

• Bất kỳ thanh kim loại 2 mm thẳng và cứng

Nhớ đảm bảo shaft lắp khít và giữ bearing thẳng hàng.

Bạn sẽ cần một shaft dài 22mm và một shaft dài 17mm.

Nếu shaft lỏng, có thể dán keo cố định.
Lưu ý — đã dán rồi thì rất khó tháo ra, nên chỉ làm bước này ở cuối cùng.

Line choice

Đã thử 2 lựa chọn:

• Tóc người (cực mảnh, nhưng thao tác khá cực 😄)

• Dây cước câu bện (khuyến nghị vì ổn định và dễ dùng)

Nên dùng loại line mỏng nhất có thể để cho kết quả tốt nhất.

Nếu không có kềm/cutter chuyên để cắt dây cước bện, cách tốt nhất là dùng bật lửa khò. Kéo thường hay dao không cắt nổi!

Notes

Đây là một chỉnh sửa cơ khí đơn giản để khắc phục một điểm yếu nhỏ nhưng khá dễ nhận ra trên một chiếc mâm vốn rất hay.

Nếu bạn không có máy in 3D, có thể đặt in từ đa số dịch vụ in online.
Mình đã đặt in ở Xometry và kết quả dùng rất ổn.

License

Phát hành theo giấy phép CC BY-SA.
Nếu bạn cải tiến được gì thì cứ chia sẻ ngược lại nha!
