Mình làm việc tại một xưởng gia công cơ khí nhỏ. Chỗ mình thường có rất nhiều vụn dây kim loại rơi vãi dưới sàn. Trước đây, bọn mình hay dọn bằng chổi hoặc một thanh nam châm dài đơn giản, nhưng làm vậy khá bất tiện.

Mình quyết định chế một cái dụng cụ thu gom với nam châm di chuyển bên trong. Ban đầu, mình dùng mười cục nam châm neodymium nhỏ nhưng lực hút yếu quá. Sau đó mình mua một cục nam châm neodymium trụ lớn (đường kính 50mm, cao 30mm) thì nó lại quá mạnh — nó dính chặt vào mọi bề mặt kim loại, rất khó để làm sạch mạt sắt ra khỏi nam châm.

Cuối cùng, lựa chọn tốt nhất là dùng nam châm neodymium dạng trụ, đường kính 50mm và cao 10mm.


Bạn cần chuẩn bị

  1. Nam châm Neodymium, đường kính 50mm, cao 10mm (Mình dùng loại N42. N38 có thể hơi yếu, còn N52 thì mạnh quá gây khó khăn khi vệ sinh).

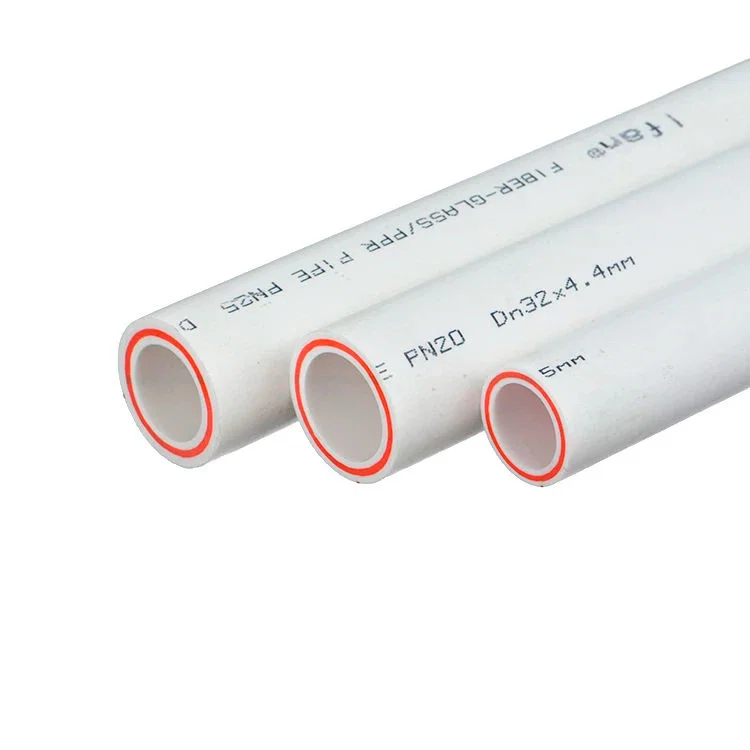

  2. Ống nhựa gia cố sợi thủy tinh, 25 x 3.5mm, dài khoảng 84cm.
  3. Dây kim loại (thép), đường kính 5mm, dài khoảng 89cm.
  4. Tấm kim loại, dày 2mm, kích thước 50 x 50mm.
  5. Đinh rút nhôm (rivet), 4 cái, 3.2 x 7 (hoặc 8)mm.
  6. Vít M3 x 10 (hoặc 12), 3 cái.
  7. Đai ốc M3, 3 cái.
  8. Vít tự khoan 3 x 8 (hoặc 10), 2-4 cái.
  9. Dây kim loại, đường kính 2mm, dài 11mm.
  10. Keo dán sắt (Cyanoacrylate).

Hướng dẫn lắp ráp

  1. In toàn bộ 5 chi tiết.
  2. Khoan lỗ trên tấm kim loại bằng cách dùng đế giữ nam châm làm khuôn mẫu.
  3. Hàn sợi dây kim loại 5mm vào tâm tấm kim loại.

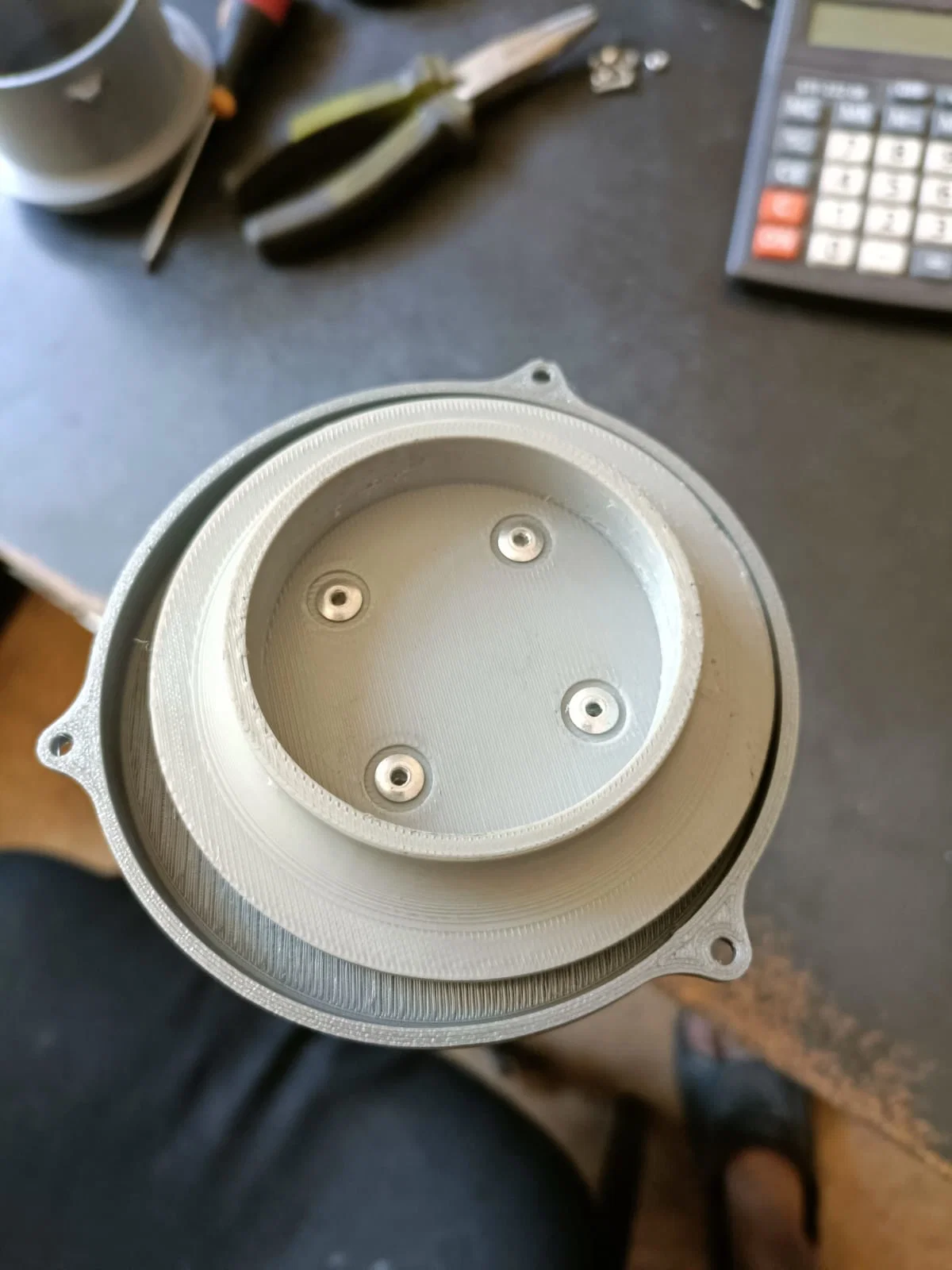

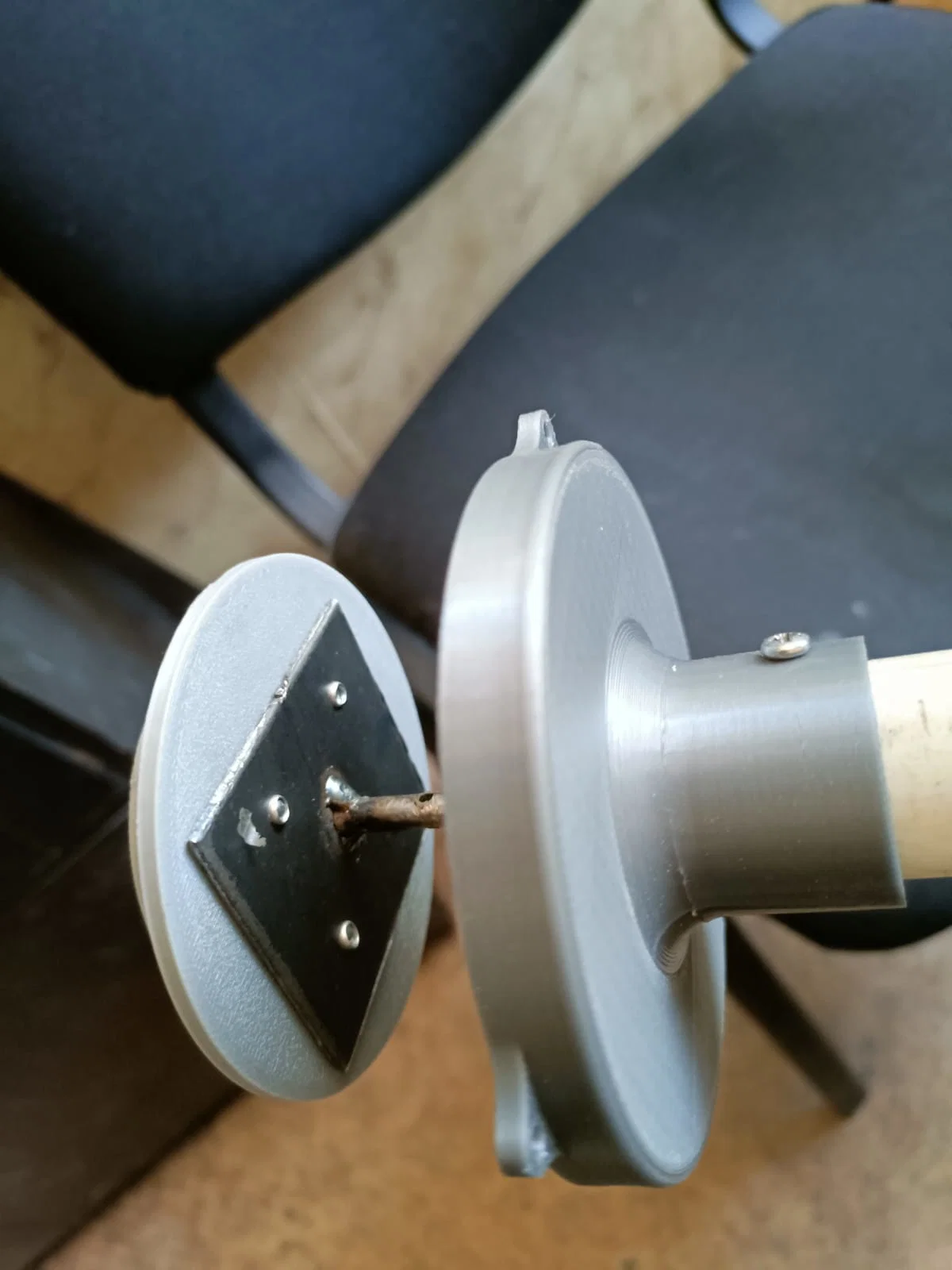

  4. Dùng đinh rút để gắn đế giữ nam châm vào tấm kim loại. Đảm bảo mặt phẳng của đinh rút hướng về phía nam châm.

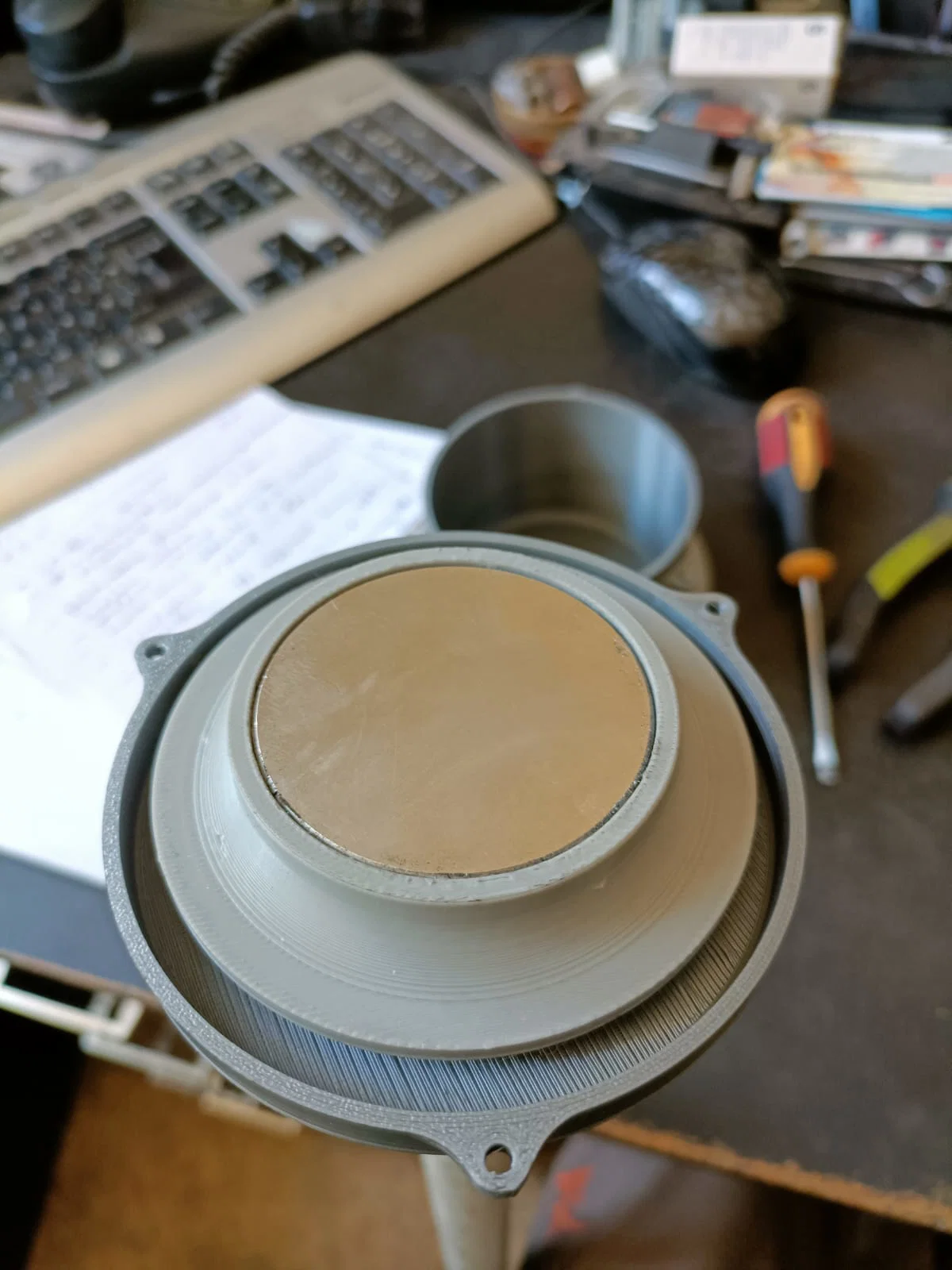

  5. Dán nam châm vào đế giữ. Bôi keo đều lên cả bề mặt nhựa và nam châm.
  6. Lắp nắp đế vào một đầu ống nhựa và tay cầm vào đầu kia. Bạn có thể cần căn chỉnh lại độ dài ống và sợi dây 5mm sau.
  7. (Công đoạn khó nhất) Khoan một lỗ ở đầu tự do của sợi dây 5mm. Khoảng cách từ tâm ra mép: 14mm, đường kính 2.5–3mm. Công đoạn này dễ gãy mũi khoan lắm nên bạn cứ làm từ từ thôi nhé.

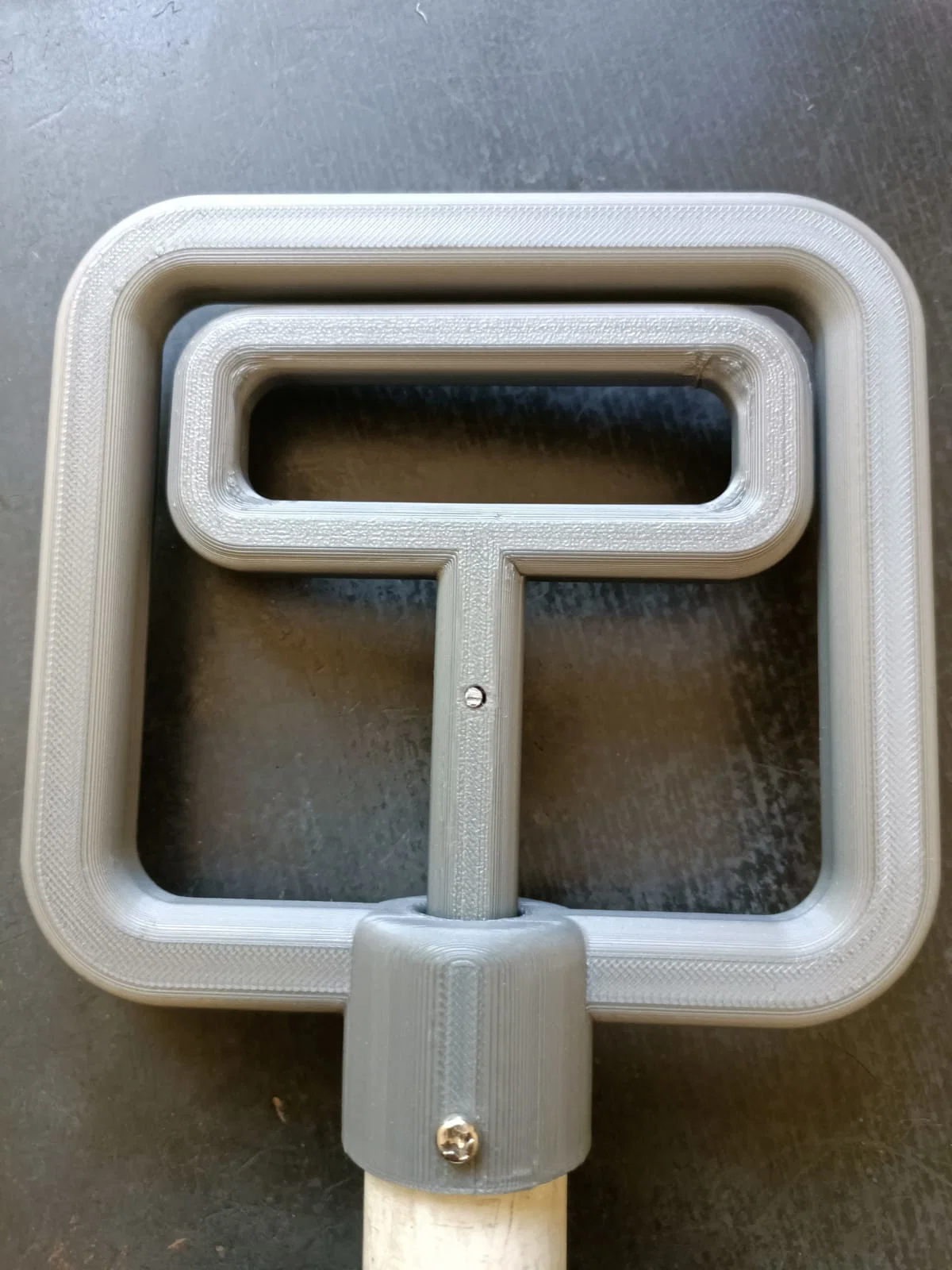

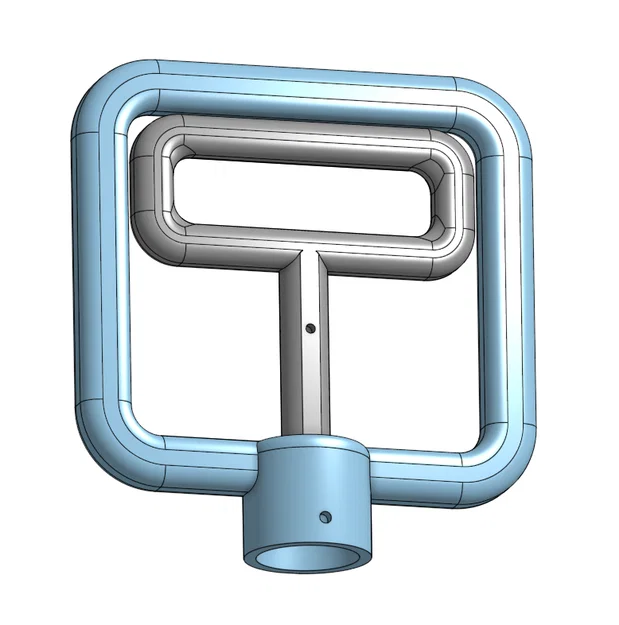

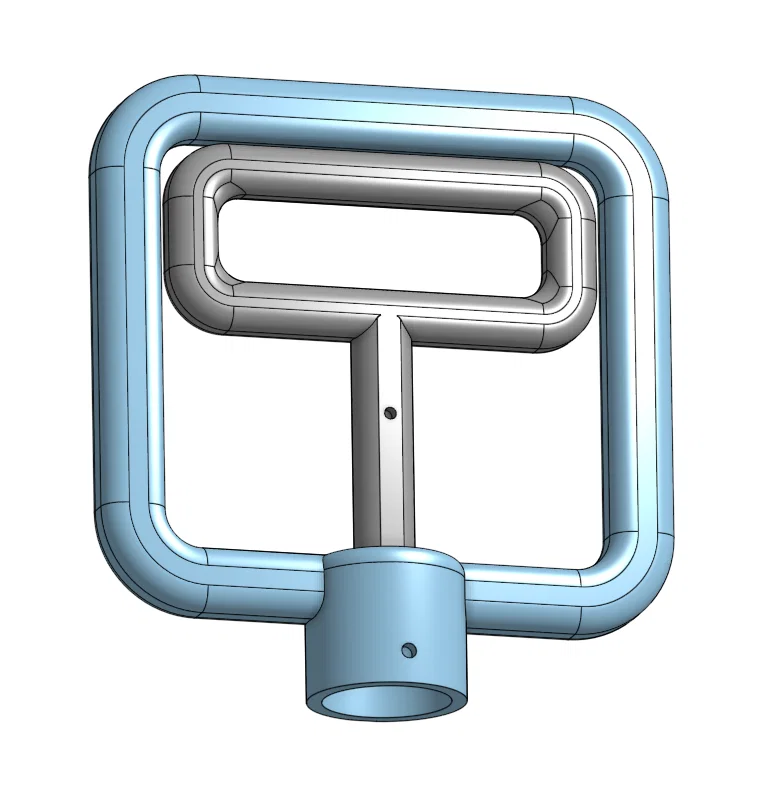

  8. Luồn sợi dây 5mm vào ống nhựa. Nối phần trong của tay cầm vào đầu dây. Căn cho thẳng hàng lỗ trên dây và tay cầm, sau đó xỏ chốt kim loại 2mm vào.

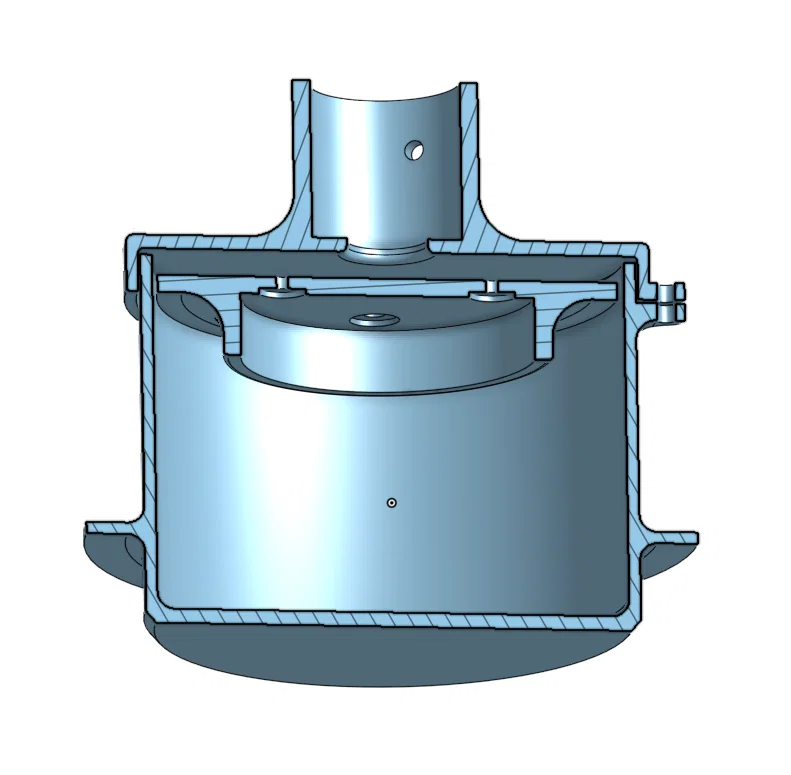

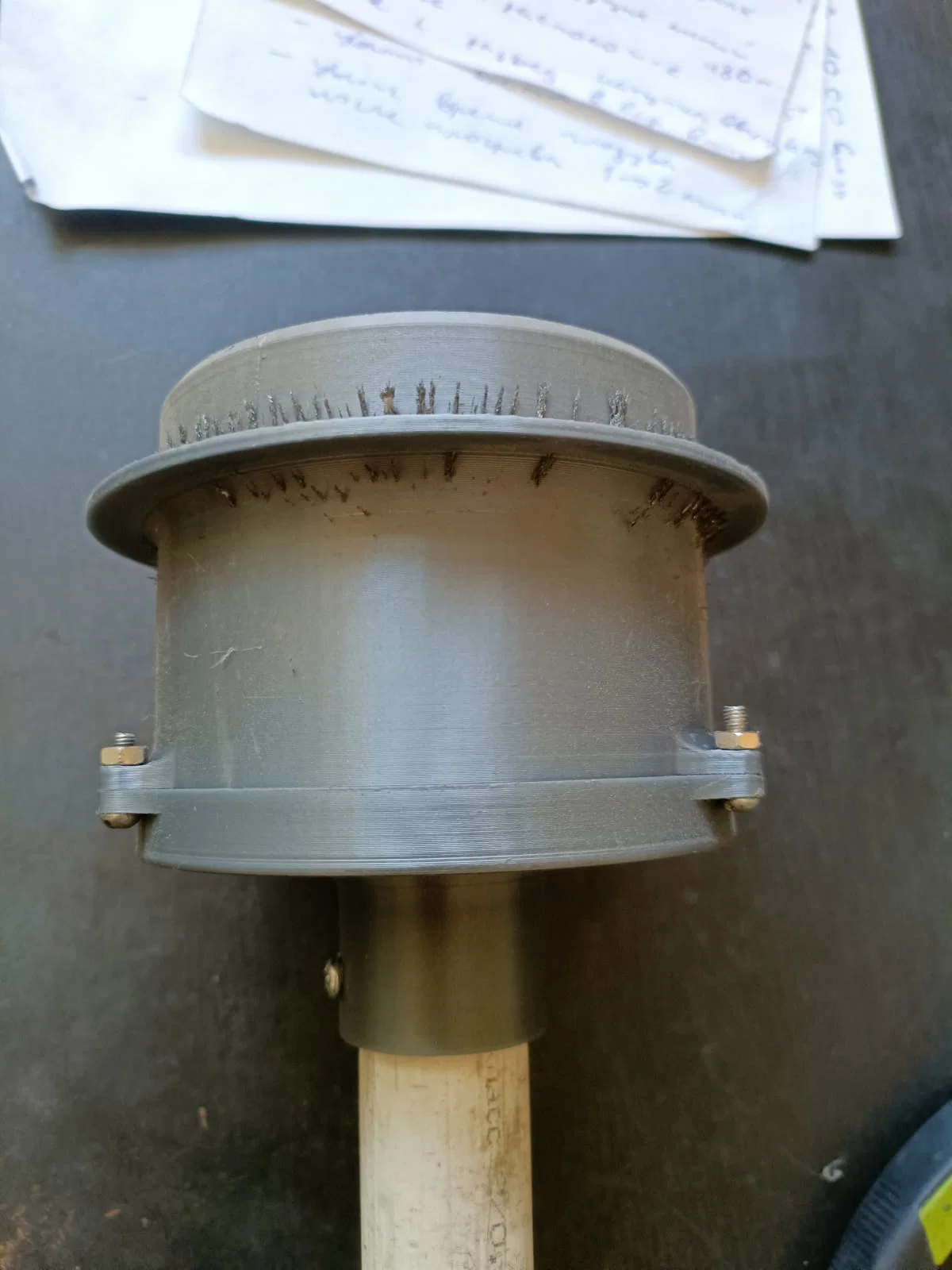

  9. Căn chỉnh phần đế với nắp đậy, sau đó vặn vít và đai ốc vào.

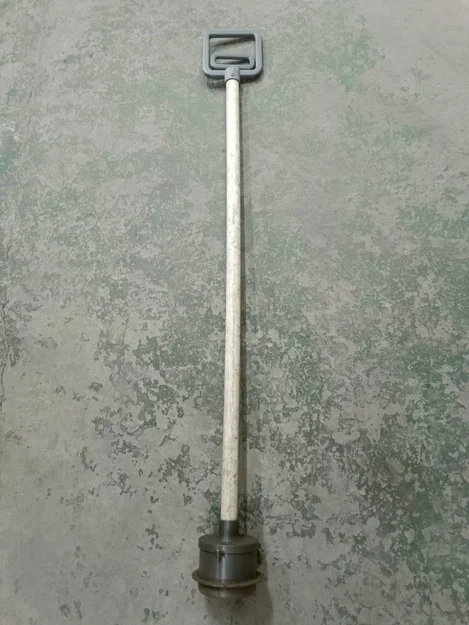

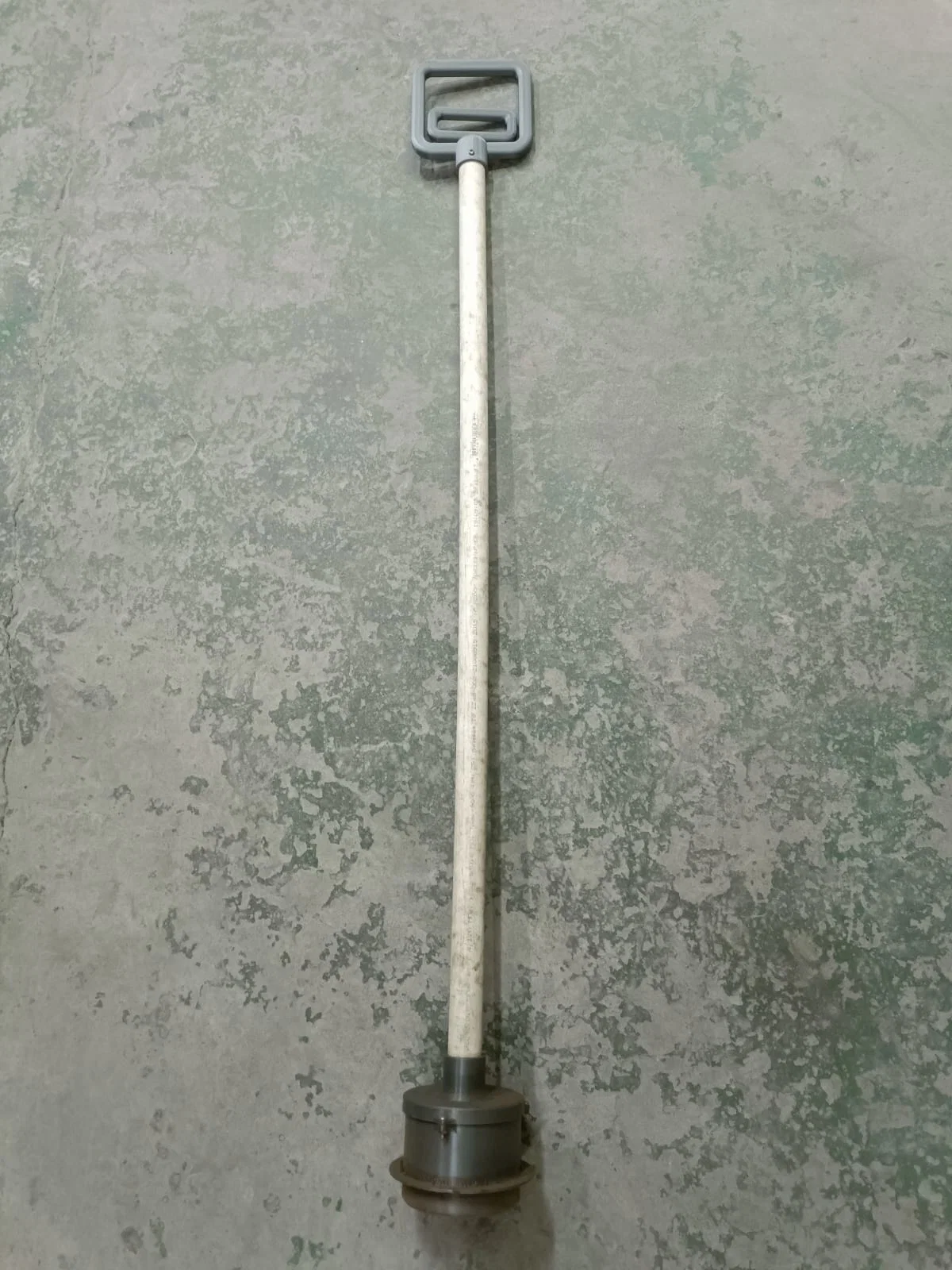

Xong xuôi!

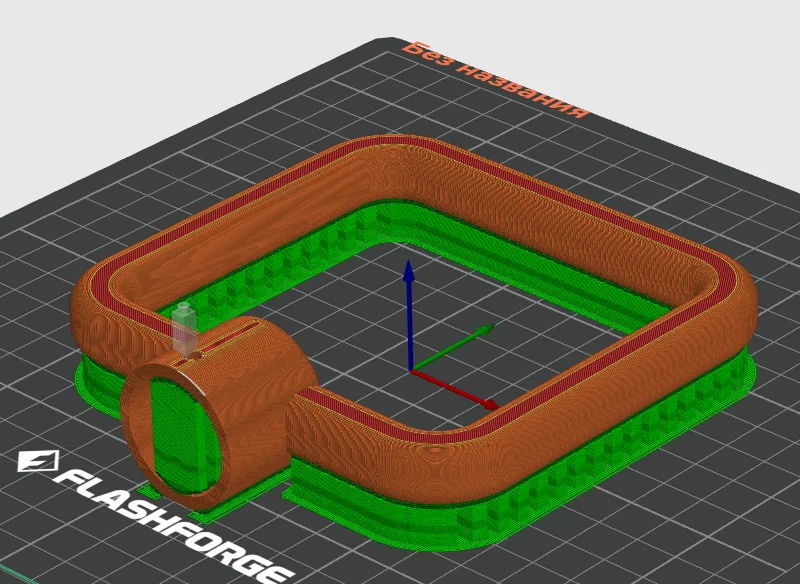

Sau một thời gian sử dụng, mình nhận thấy phần đế và nắp đậy nên được in với độ phủ (infill) gần 100% để đảm bảo độ cứng cáp và bền bỉ khi làm việc.
