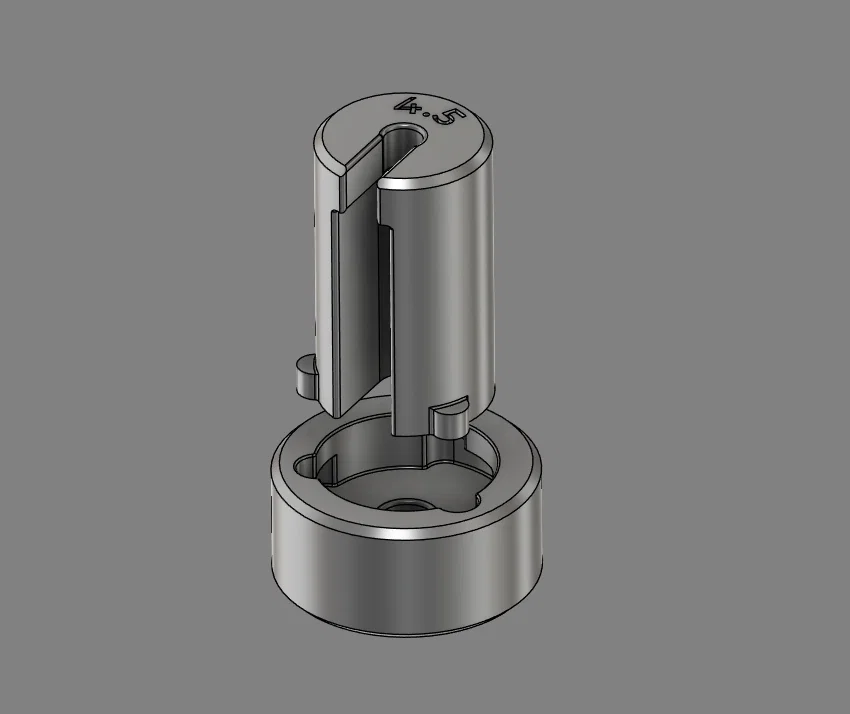

Dụng cụ tháo lắp Spring Guide cho Springfield Echelon 4.5in

Đây là dụng cụ hỗ trợ tháo và lắp lò xo (spring guide) zin cho dòng Springfield Armory Echelon 4.5F và 4.5Comp.

Dụng cụ chính hãng bán bên ngoài khá đắt, tốn hơn $37 cộng thêm $14 phí ship, chưa kể thuế. Chỉ để dùng một lần thì không đáng.

Thay vào đó, bạn cứ in một cái này bằng nhựa, tốn vài xu là xong. Mất tầm 1.2 tiếng in thôi nhưng tiết kiệm được kha khá tiền.

Tôi sẵn sàng làm tiếp phiên bản 4.0 nếu có ai đó hỗ trợ cung cấp linh kiện hoặc kiểm tra giúp tôi các thông số kỹ thuật.

Lưu ý: Dự án này không phải là linh kiện súng.

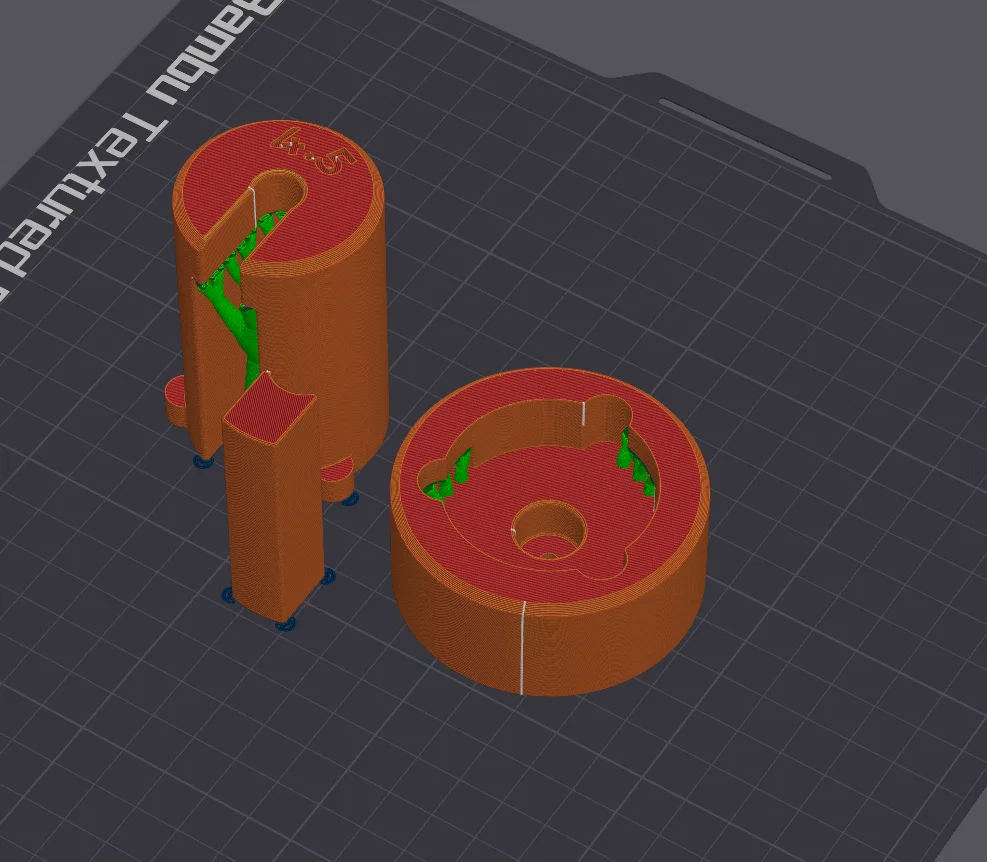

Hướng dẫn in:

• Đã test trên nhựa ASA, dùng PLA+ cũng ngon lành.
• 12 lớp tường (walls).
• +5mm cho lớp đáy và lớp trên.
• Độ dày (infill) khoảng 18% kiểu gyroid là ổn.
• Thêm hỗ trợ (organic supports), dùng Orca + X1C để auto là chạy tốt.

Cách sử dụng:

• ⚠: Nhớ đeo kính bảo hộ khi làm mấy việc này nhé. Đừng để bị thương mắt rồi đổ lỗi cho tôi.
• ⚠: Luôn kiểm tra kỹ xem thiết bị đã an toàn trước khi thao tác.

Tháo lò xo zin:

1. Lấy lò xo, đặt phần đầu phía trước vào lỗ giữa của khối đế (base block).
2. Nhấn xuống để nhả hai cái ngàm giữ ra.
3. Từ từ thả lò xo ra một cách nhẹ nhàng.

Lắp lò xo NDZ:

• Chuẩn bị sẵn NDZ spring guide.
• Nhét phần đầu có ngàm của lò xo vào lỗ giữa của Base Block.
• Đặt vòng đệm (washer) đi kèm vào spring guide.
• Đặt lò xo lên trên spring guide.
• Căn chỉnh đầu lò xo cho khớp với khối hỗ trợ (Lock and Assist Block).
• Nén xuống Base Block và xoay theo chiều kim đồng hồ để khóa bộ phận lại.
• Bôi keo khóa ren (blue loctite) vào spring guide và ốc vít, sau đó vặn ốc vào.
• Dùng chìa lục giác 3/32 chèn vào đáy Base Block để giữ cố định, rồi dùng chìa lục giác 3/32 thứ hai để siết chặt ốc.
• Mở khóa và tách Base Block cùng Assist Block ra khỏi phần khóa.
• Lấy lò xo ra là xong.
• Làm lon soda tận hưởng thành quả thôi, bạn xứng đáng mà!
