Mô tả
Các mô hình này đã được phát triển từ các thiết kế hiện có của Voron Design, cảm ơn rất nhiều đội ngũ Voron Design vì nỗ lực lớn lao đã bỏ ra cho những máy móc xuất sắc này.

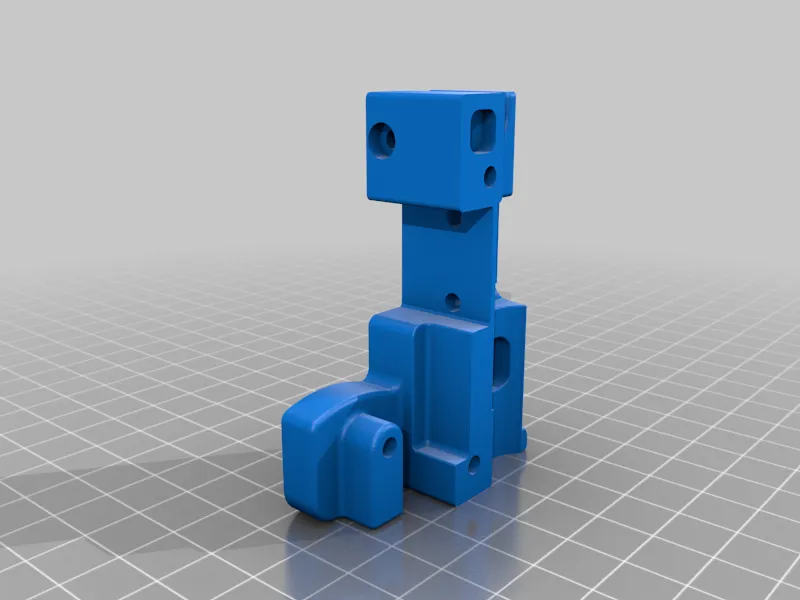

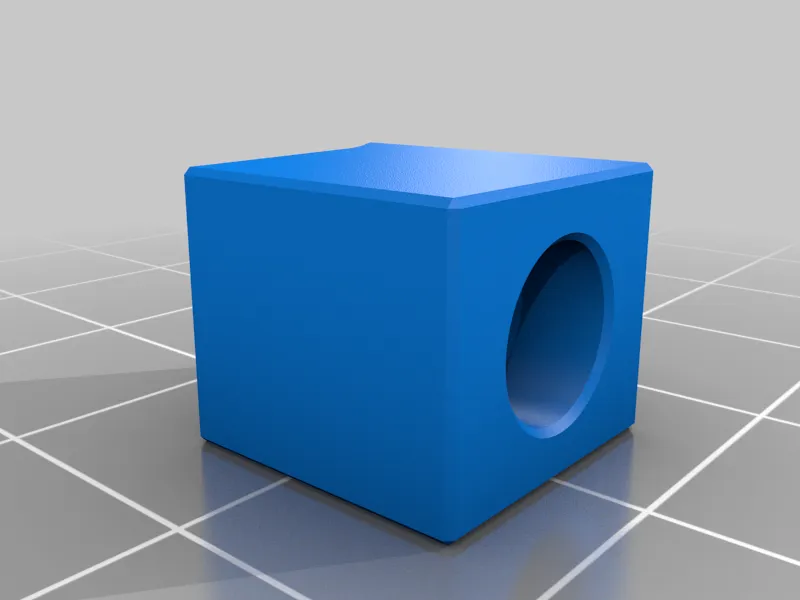

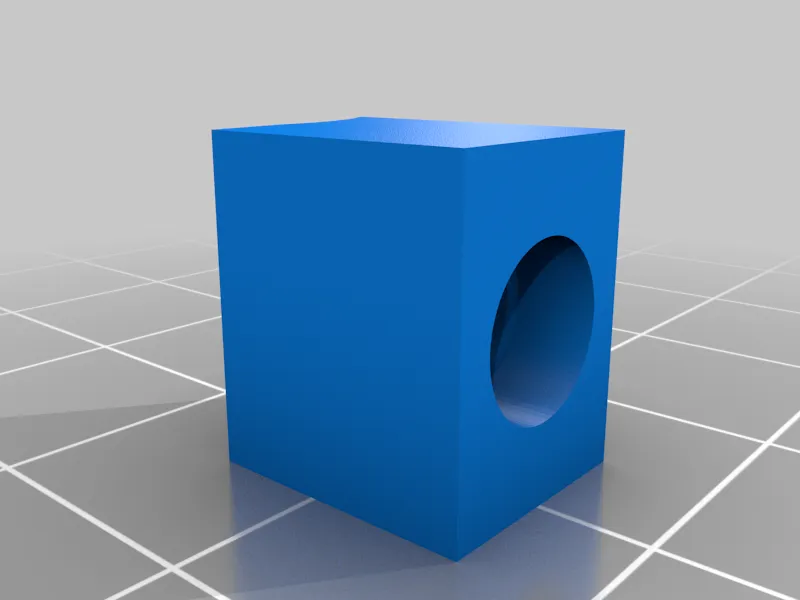

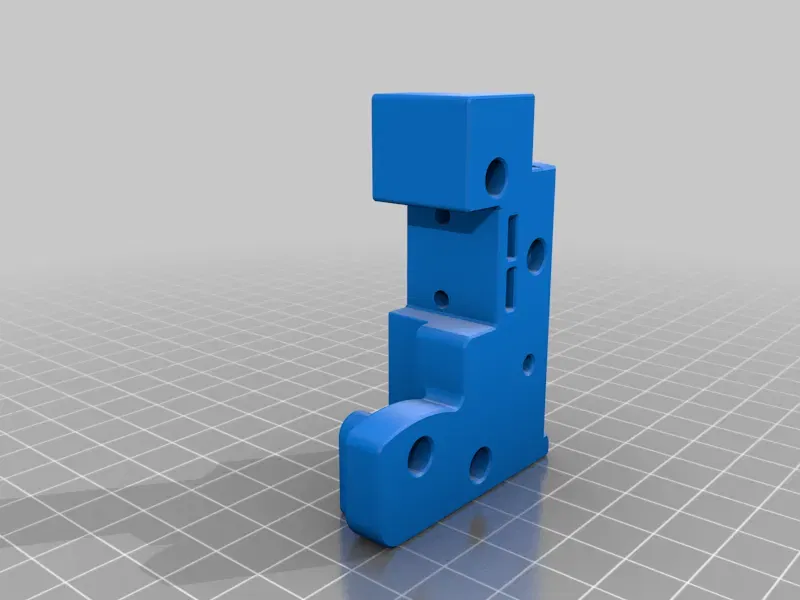

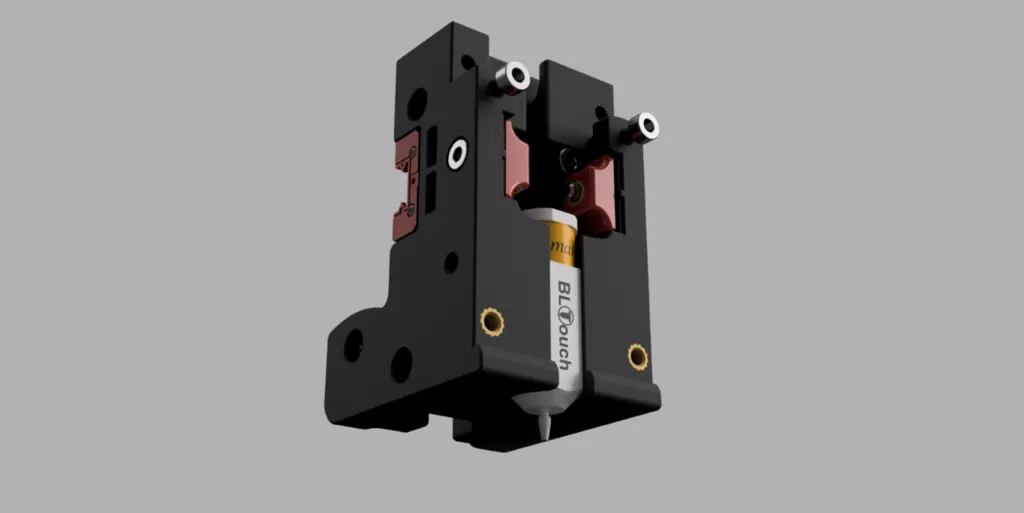

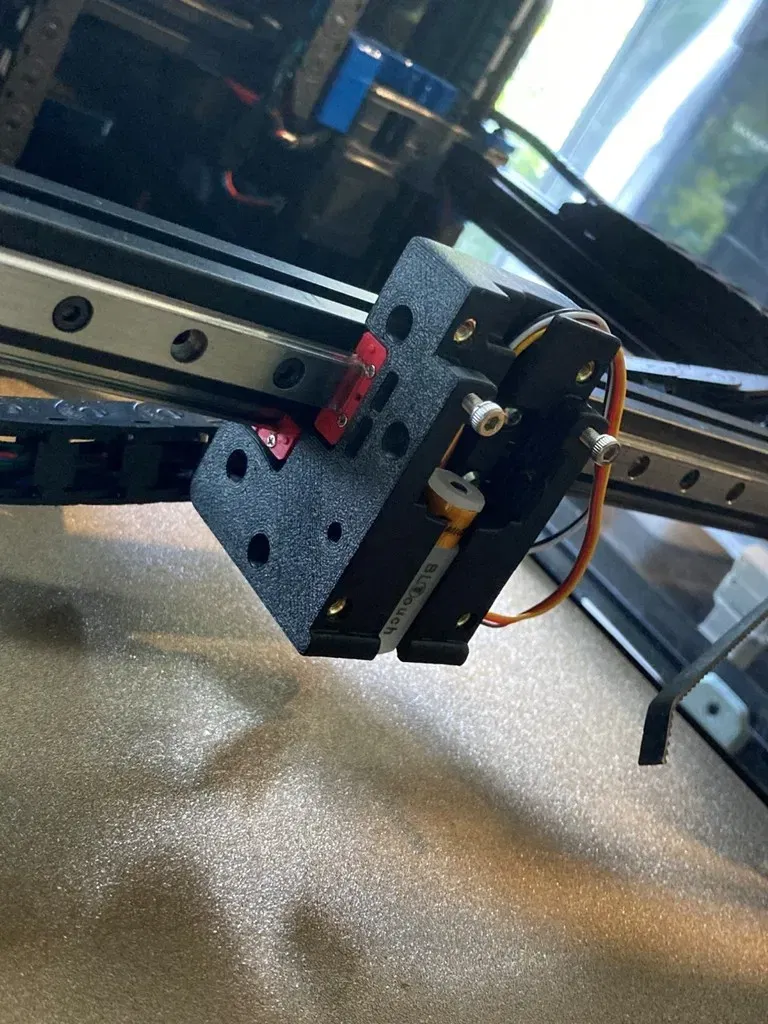

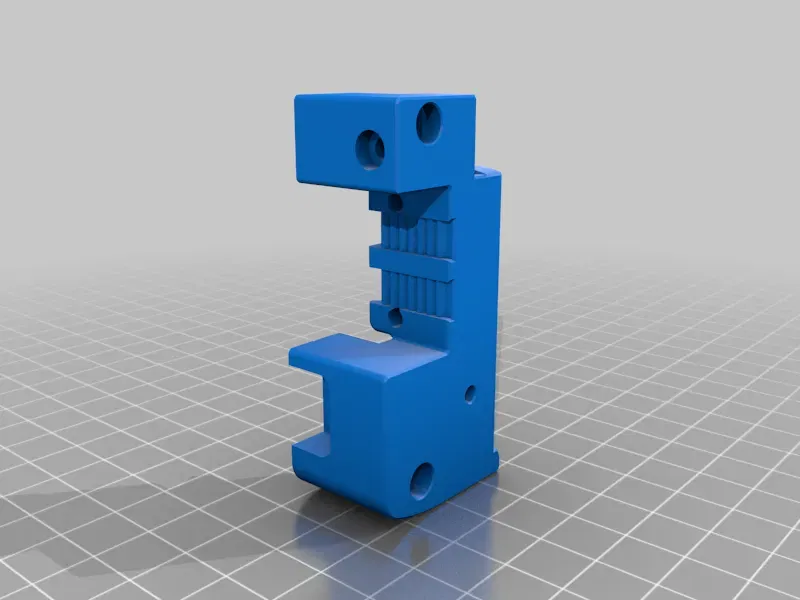

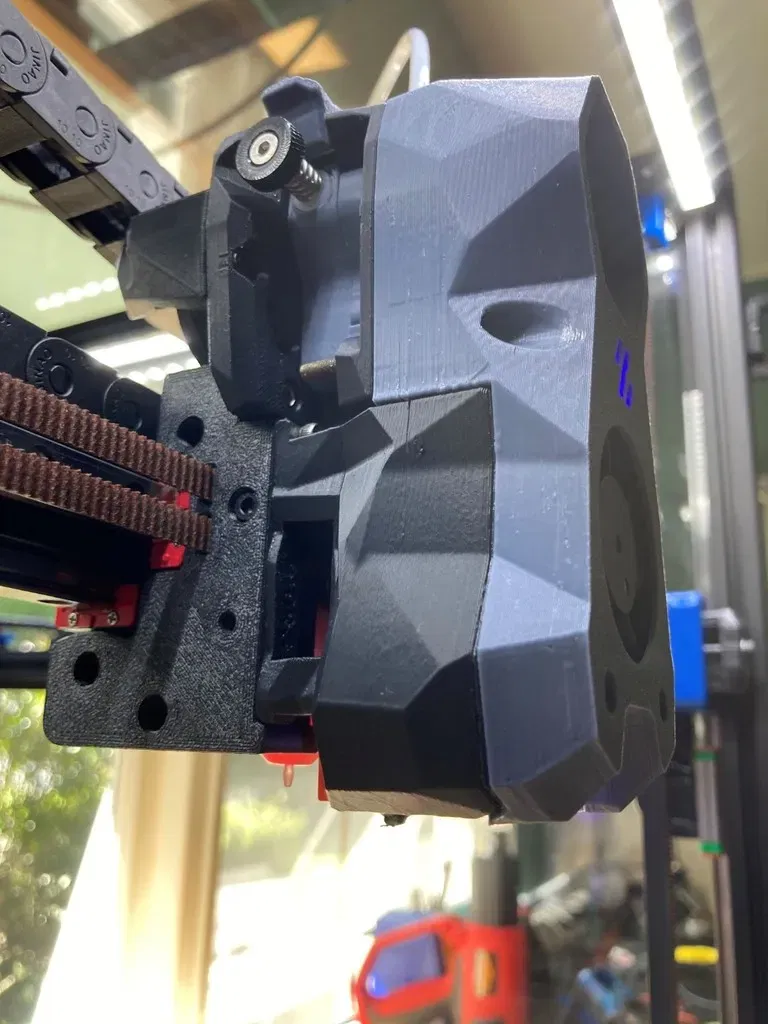

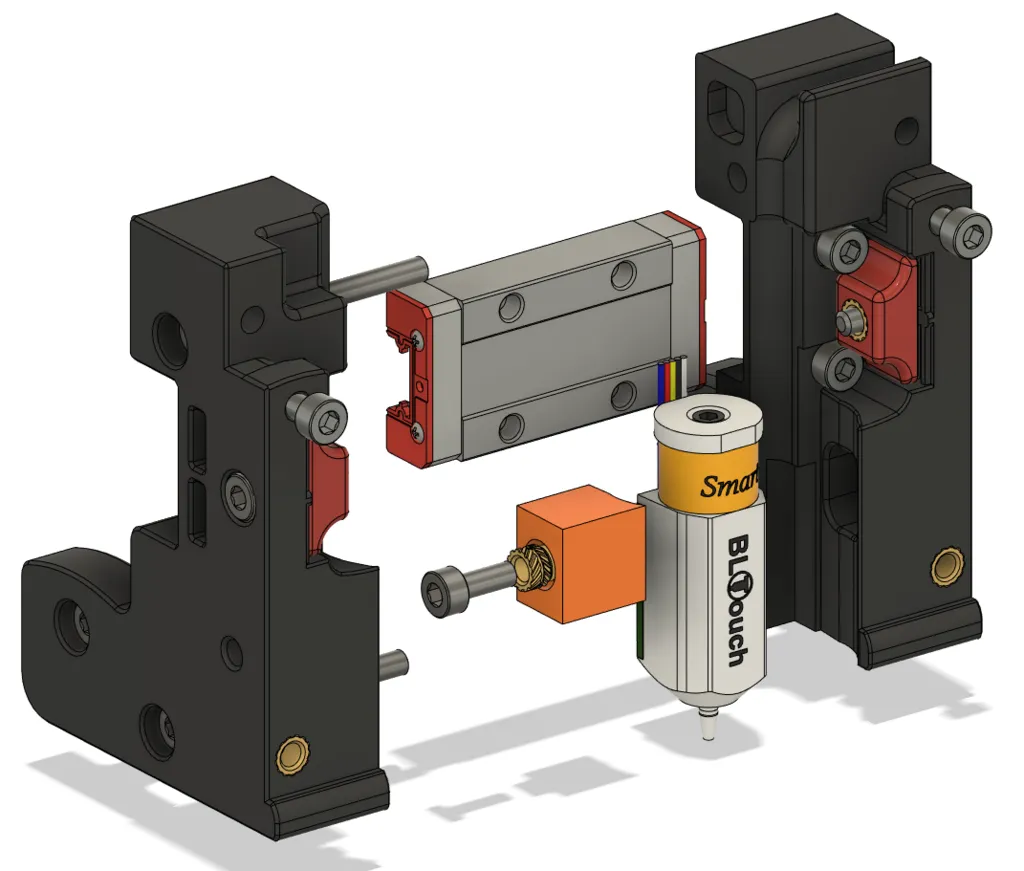

Mô-đun BLTouch trung tâm cho Voron Afterburner (các tệp x carriage có tiền tố AB) và Stealthburner (các tệp x carriage có tiền tố SB). Một khối nhỏ (x_carriage_frame_left_clamp_BLTouch.stl) tạo thành một kẹp để giữ BLTouch bằng cách sử dụng một vít SHC M3x8mm dự phòng và một đầu đồng M3 (xem phần màu cam trong hình nổ). Vít được vặn hoàn toàn khi lần đầu tiên chèn khối kẹp, vặn ngược để áp dụng lực kẹp lên BLTouch.
Bạn cũng sẽ cần cắt bỏ các tai của BLTouch (hoặc 3D Touch), điều này có thể được thực hiện dễ dàng bằng một cặp kềm cắt bên hoặc kéo. Kết nối dây đến bo mạch điều khiển của bạn, lưu ý đến các chân servo và cảm biến, thêm phần sau vào printer.cfg (chỉ Klipper) thêm các số chân phù hợp của bạn (số chân cho kết nối BLTouch BTT Octopus 1.1 được hiển thị):
[bltouch]
sensor_pin: ^PB7
control_pin: PB6
pin_move_time: 0.5
stow_on_each_sample: False
probe_with_touch_mode: False
pin_up_reports_not_triggered: True
pin_up_touch_mode_reports_triggered: True
Danh mục: Đầu đùn máy in 3D
