Mount và Nắp Beacon H Probe phiên bản dễ lắp cho Qidi Plus 4

Remix từ Nắp che toolhead Qidi Plus 4 Tác giả GUNgrel_388409

Tác giả MesquiteTim_21447

Lượt tải
2
Lượt thích
3
Lượt coi
64

File 3 364,1 KB

  • beacon_probe_TT_1775123521.stlSTL · 146,8 KB
  • Beacon_shim_1mm_1775123529.stlSTL · 22,5 KB
  • QIDI_Plus_4_Toolhead_Front_Cover_TT_1775123530.stlSTL · 194,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#266550
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Mình rất trân trọng những đóng góp của stew675 trong việc tạo ra mount và mã nguồn cho Beacon trên máy in Plus 4. Tuy nhiên, mình thấy bản gốc hơi phức tạp khi lắp đặt và nó lại che mất tầm nhìn phía trước vào đầu phun. Việc thay thế đầu phun hay tháo nắp bảo vệ để xử lý tắc nghẽn cũng gặp khó khăn vì bị mount cản trở.

Mình đã tìm ra cách lắp probe vào đúng vị trí của probe gốc trên Qidi. Phải trải qua nhiều lần tinh chỉnh để đảm bảo nó nằm gọn bên trong mép phải, không cấn vào ống dẫn quạt làm mát và đặt gần đầu phun nhất có thể.

*Miếng đệm (shim) là BẮT BUỘC để tạo khoảng trống cho linh kiện điện tử phía trên Beacon.

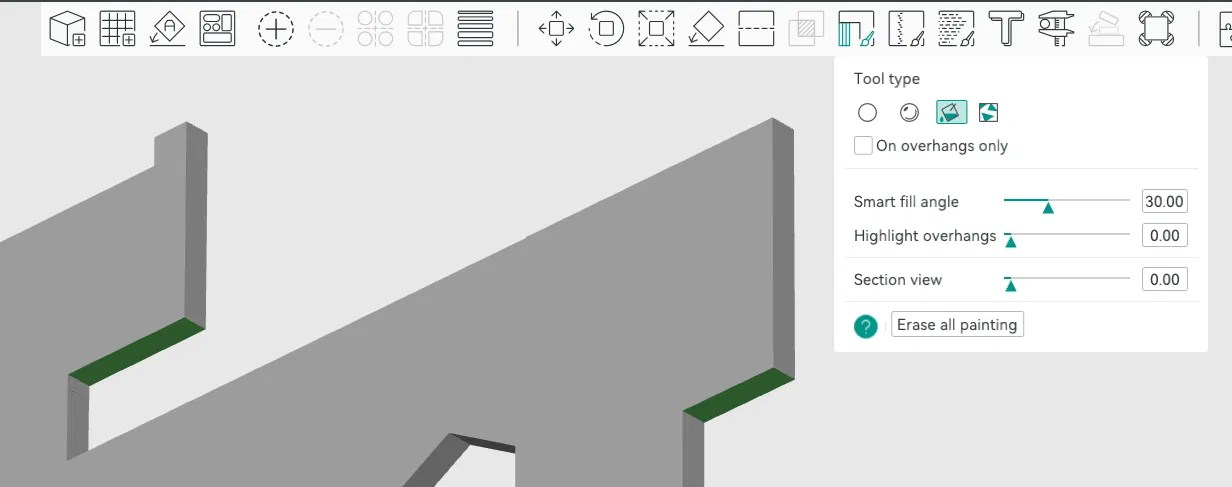

  1. In ba linh kiện này (mình dùng nhựa ASA-GF cho phần mount probe).

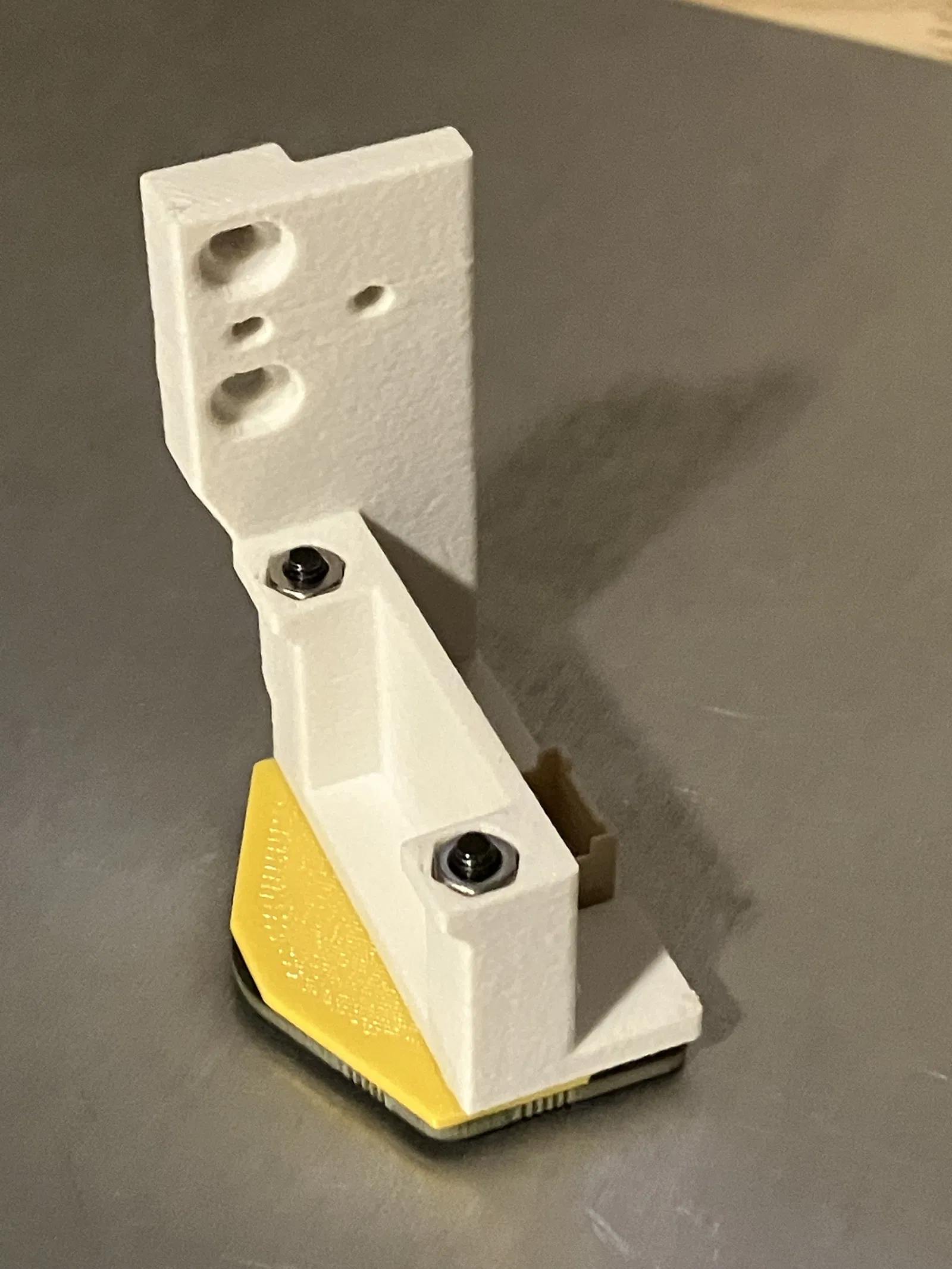

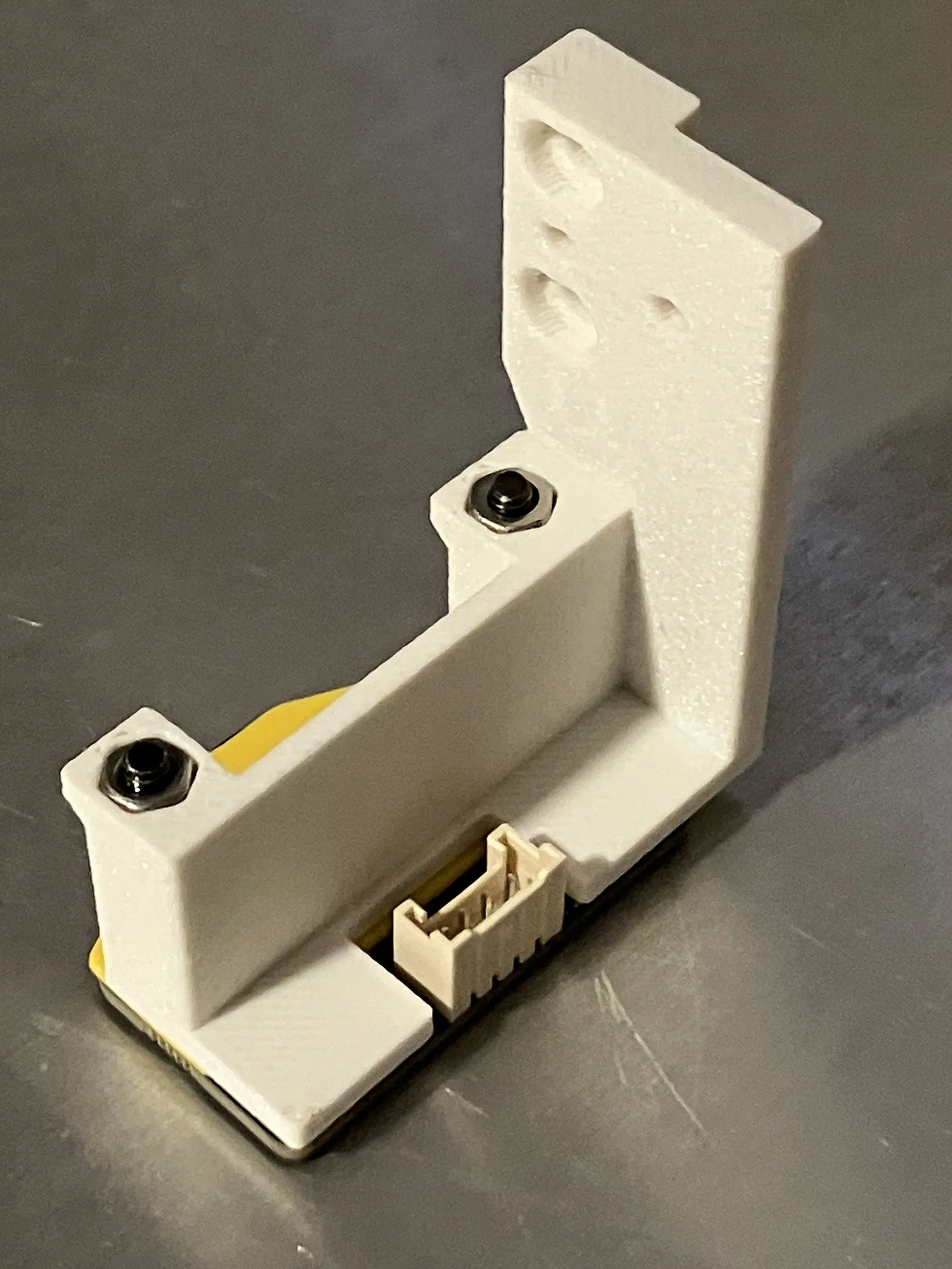

  2. Lắp Beacon cùng với miếng đệm 1mm vào mount, sử dụng ốc vít dài đi kèm từ Beacon và hai ốc M3.
  3. Tháo probe gốc của máy.
  4. Lắp probe Beacon vào.
  5. Đi dây cáp USB vào bo mạch chính theo hướng dẫn của Beacon và stew675.
  6. Chỉnh sửa file cfg của bạn theo hướng dẫn của stew675.

Vị trí probe là:
X (+) 18.6 (sang phải)
Y (-) 10.6 (về phía trước)

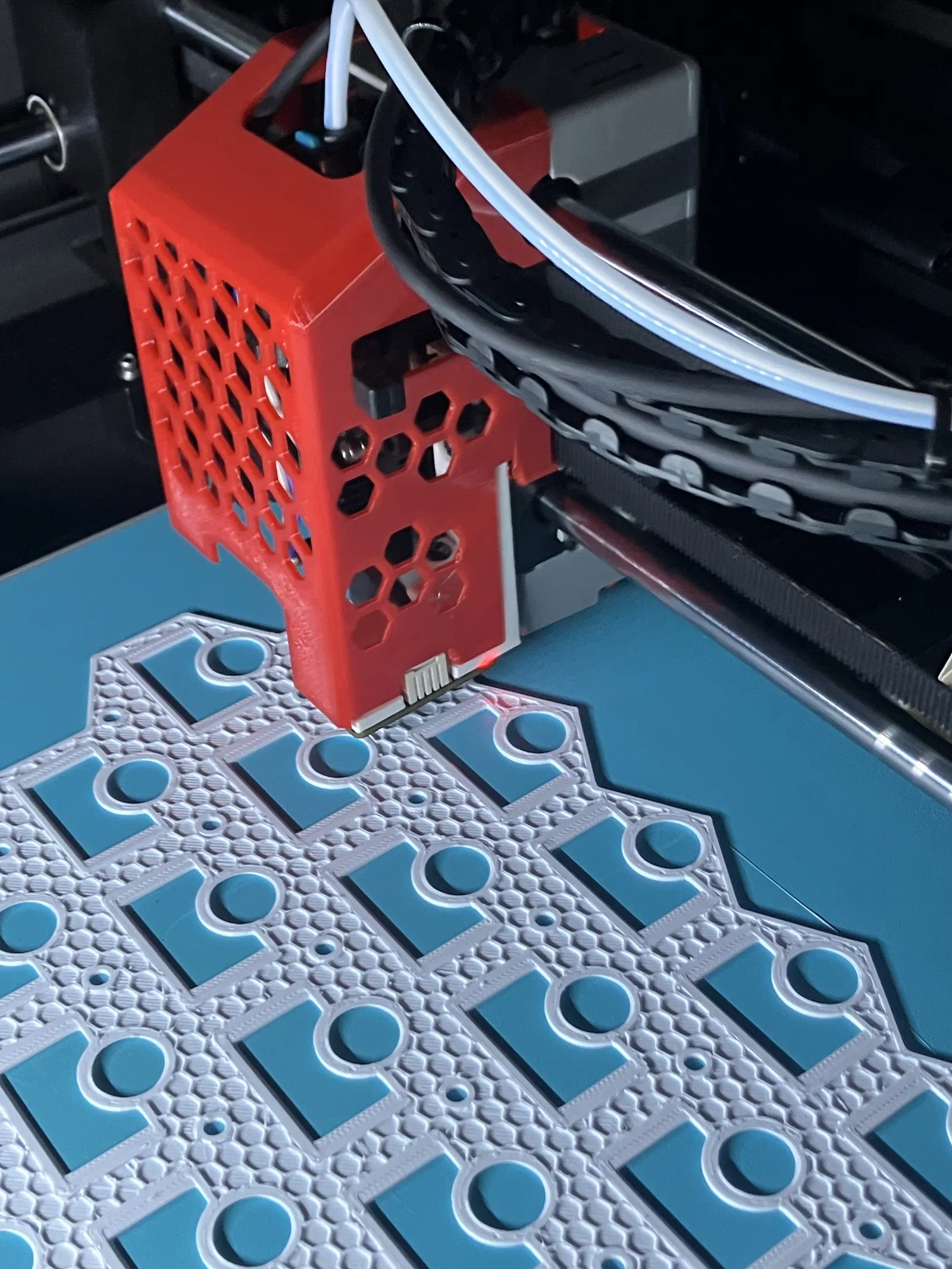

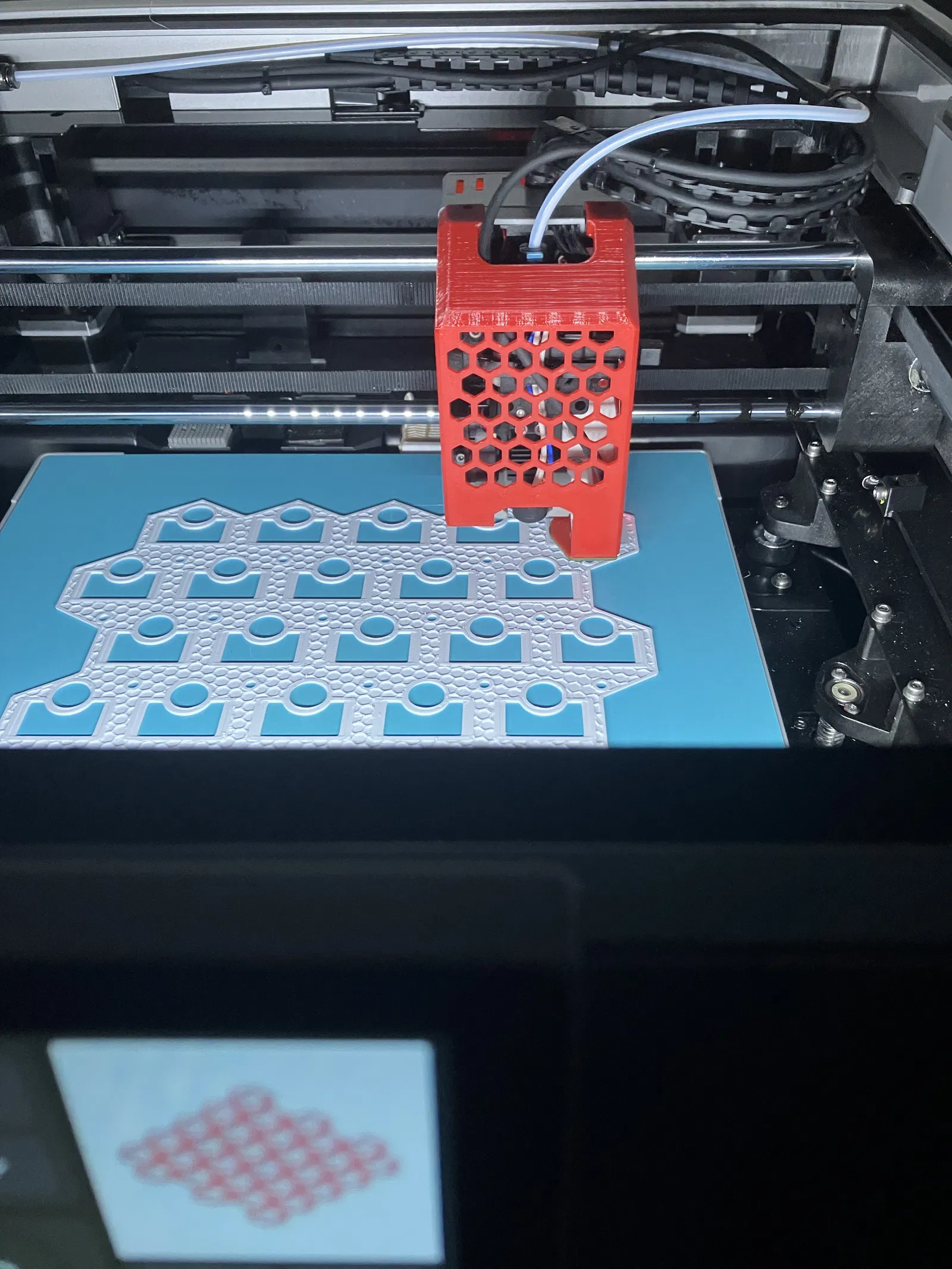

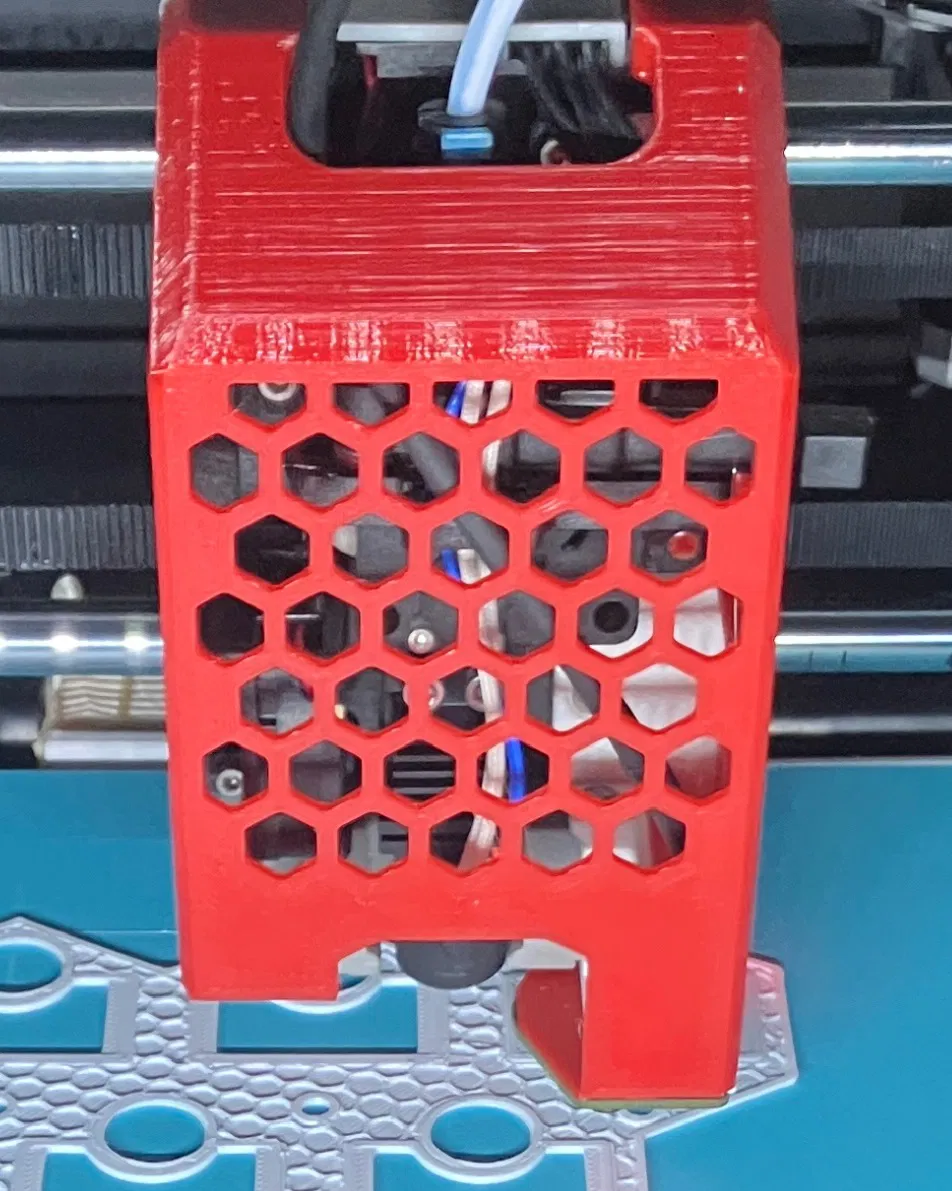

** Phần nắp đã được tùy chỉnh (remix) để mở rộng phía trước, giúp nhìn rõ đầu phun mà không bị vật cản, đồng thời có chốt gắn vào mount probe ở phía bên phải. Phần nam châm là tùy chọn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
364,1 KB
File lớn nhất
194,8 KB
