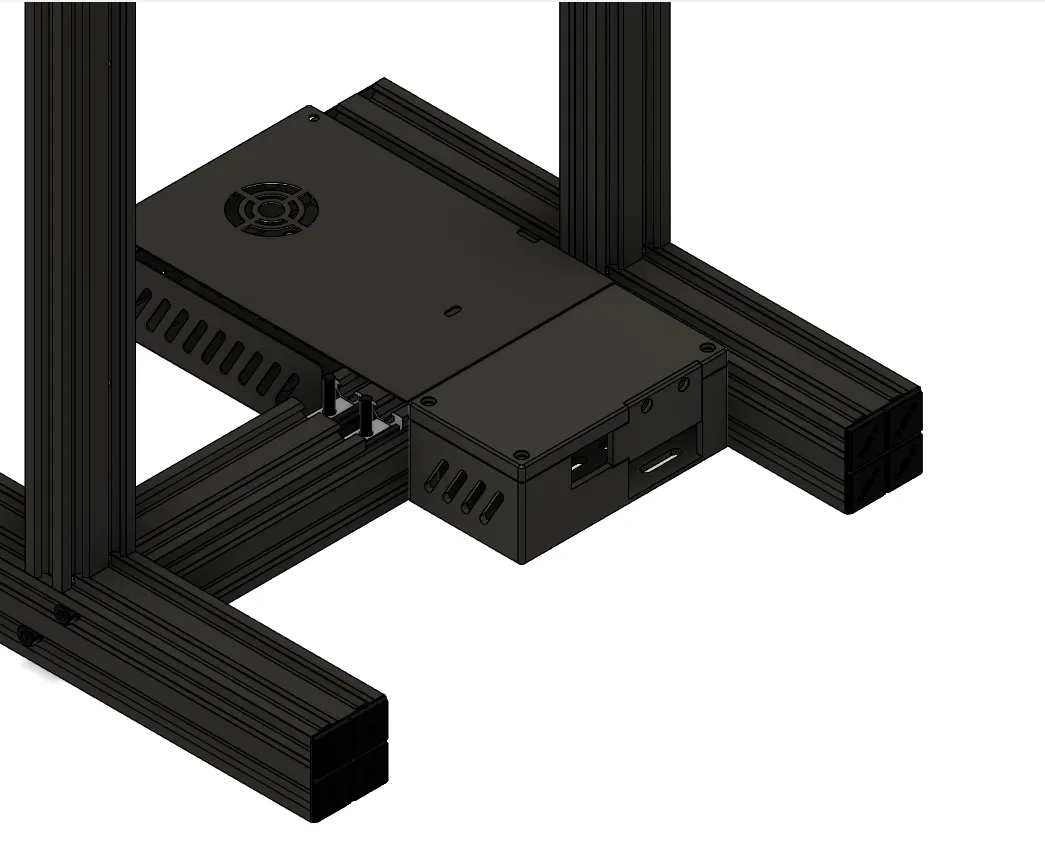

Bộ vỏ BTT U2C v2.1 cho máy in Ender 3

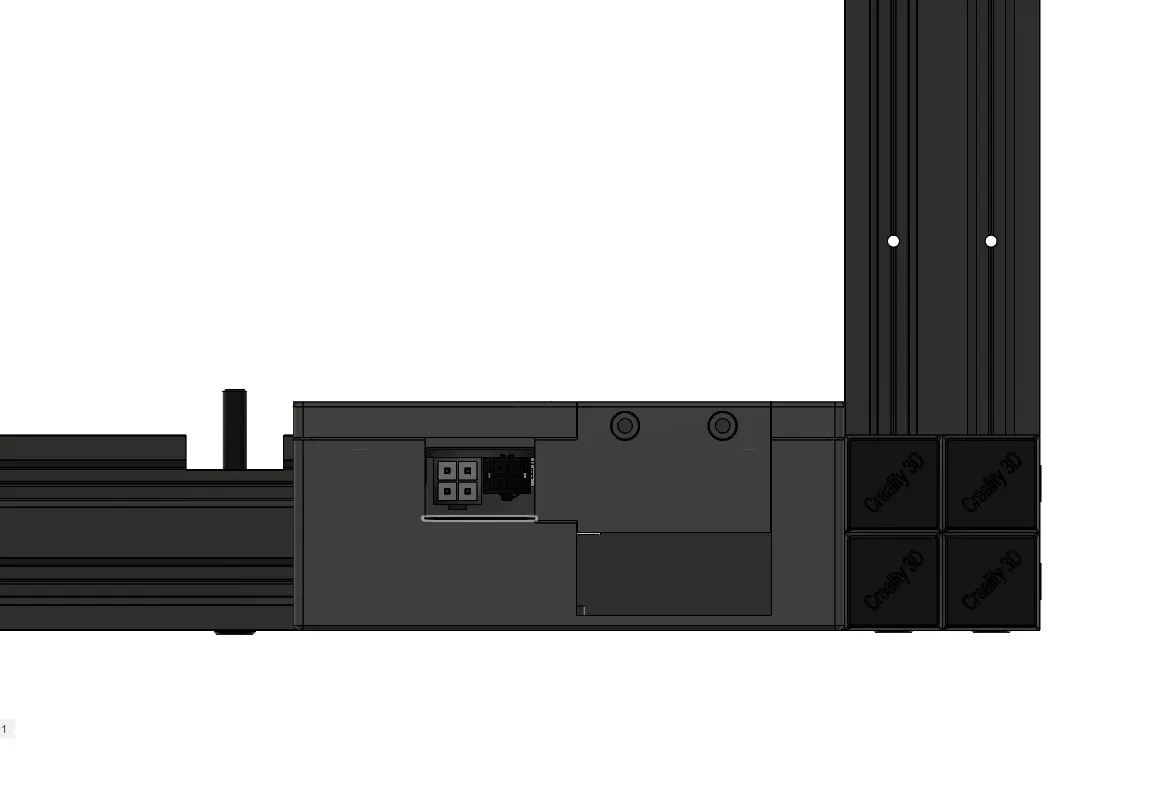

Được thiết kế để “hoạt động” với MKS Pi mount. Thực ra điều đó không có nghĩa là nó sẽ không hoạt động mà không có nó, nhưng tôi đã thiết kế nó để ngồi phẳng với nắp nhôm của hộp điện tử gốc khi Pi mount đã được lắp đặt, về cơ bản hoạt động như một miếng đệm 6 mm.

Danh sách vật liệu (BOM):

• M3 Heat-Set Threaded Inserts (Đường kính ngoài: 4 mm/Chiều dài: 5.3 mm): 9 cái
• M3 x 6 mm Bu-lông: 12 cái
• M3 x 12 Bu-lông: 3 cái
• M3 T-Nuts/Hammer Nuts: 6 cái (https://www.aliexpress.com/item/32814359094.html)

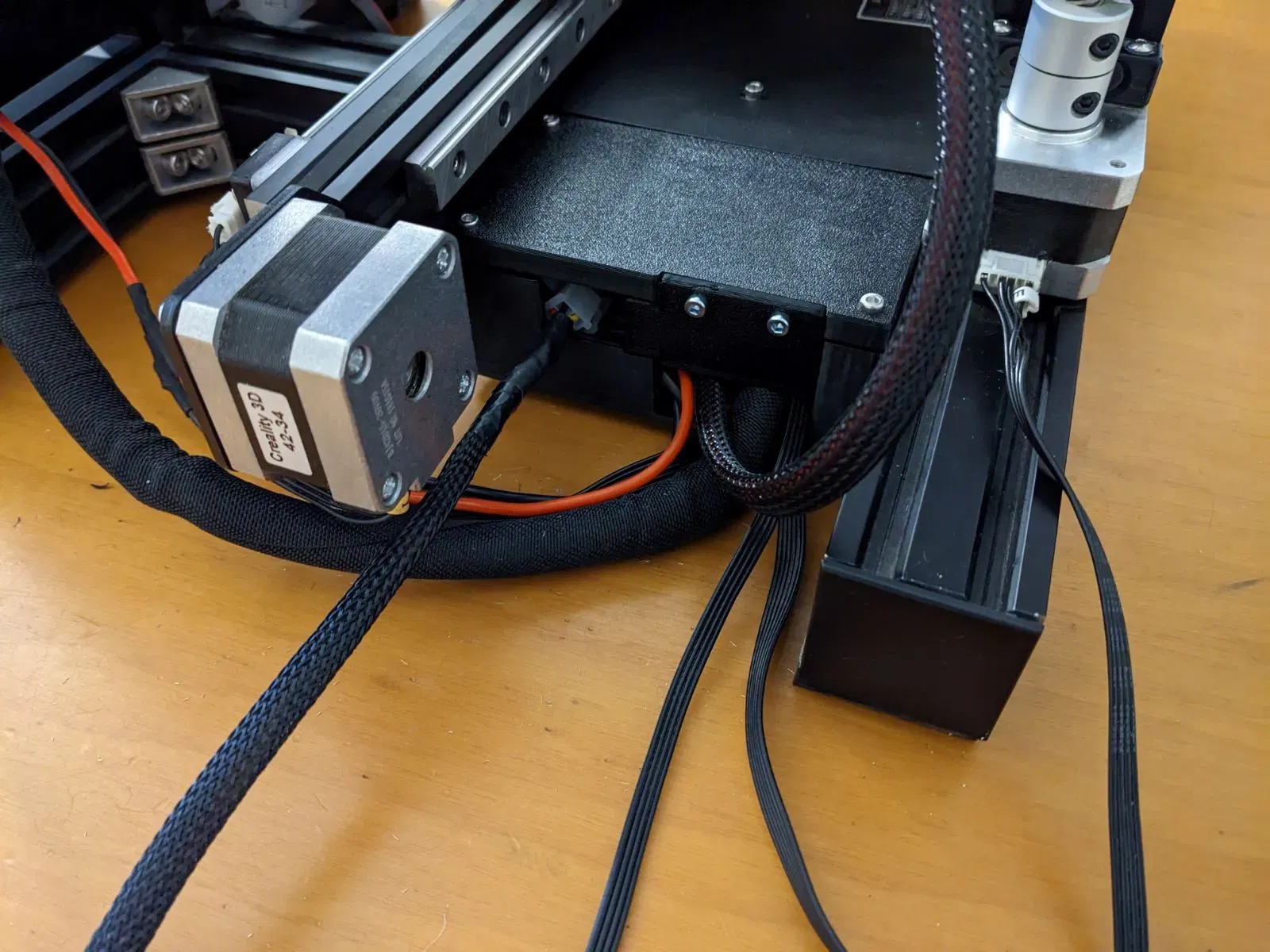

Lưu ý: Dây cáp của động cơ bước trục Z hơi ngắn để đi qua hộp đến động cơ trục Z. Vì tôi đã chuyển đổi máy in của mình sang sử dụng Orbiter 2.0, tôi có một dây cáp động cơ bước dự phòng từ bộ trục gốc, vì vậy tôi chỉ sử dụng cái đó thay thế. Tôi giả định rằng bất kỳ ai cố gắng thực hiện điều này cũng đã chuyển đổi sang một hình thức hệ thống DD nào đó, vì vậy bạn cũng nên có dây cáp này nằm xung quanh.

Việc lắp ráp khá đơn giản:

• In ấn tất cả các phần trong sợi mà bạn chọn (tôi đã sử dụng PETG đen).
• Chèn tất cả chín đầu ren M3 với sự trợ giúp của mỏ hàn của bạn.
• Lắp ráp 2 mảnh nắp trên (mảnh nhỏ hơn “Cap 2” có thể được coi là tùy chọn - tôi đã làm nó thành một phần riêng biệt so với nắp trên chính để tối ưu hóa độ bền của nó. Bạn có thể hoàn toàn bỏ qua nó nếu bạn không phiền một lỗ lớn hơn ở phía sau tôi cho là vậy).
• Trước khi cố gắng lắp đặt hộp lên máy in, hãy chèn tất cả các bu lông M3 x 6 mm được sử dụng để giữ hộp trên các thanh nhôm và vặn - chỉ vừa đủ - một T-nut M3 trên mỗi bu lông. Điều này sẽ giúp việc gắn hộp vào máy in dễ dàng hơn nhiều.
• Nâng máy in của bạn lên một chút và trượt hộp từ phía sau ra phía trước. Đảm bảo rằng chúng thực sự trượt đến nơi chúng phải đi.
• Khi đã vào vị trí, siết một trong các vít để giữ hộp ở vị trí. Tiếp theo, với hộp hơi chắc chắn, hoàn toàn tháo một bu lông khỏi T-nut tương ứng của nó, sau đó siết chặt hoàn toàn. Điều này sẽ đảm bảo rằng T-nut sẽ xoay 90 độ và thực sự neo trên thanh nhôm.
• Lặp lại bước cuối cùng cho phần còn lại của các bu lông. Một đầu nối linh hoạt cho tua vít của bạn sẽ rất hữu ích vì hơi khó tiếp cận một số bu lông.

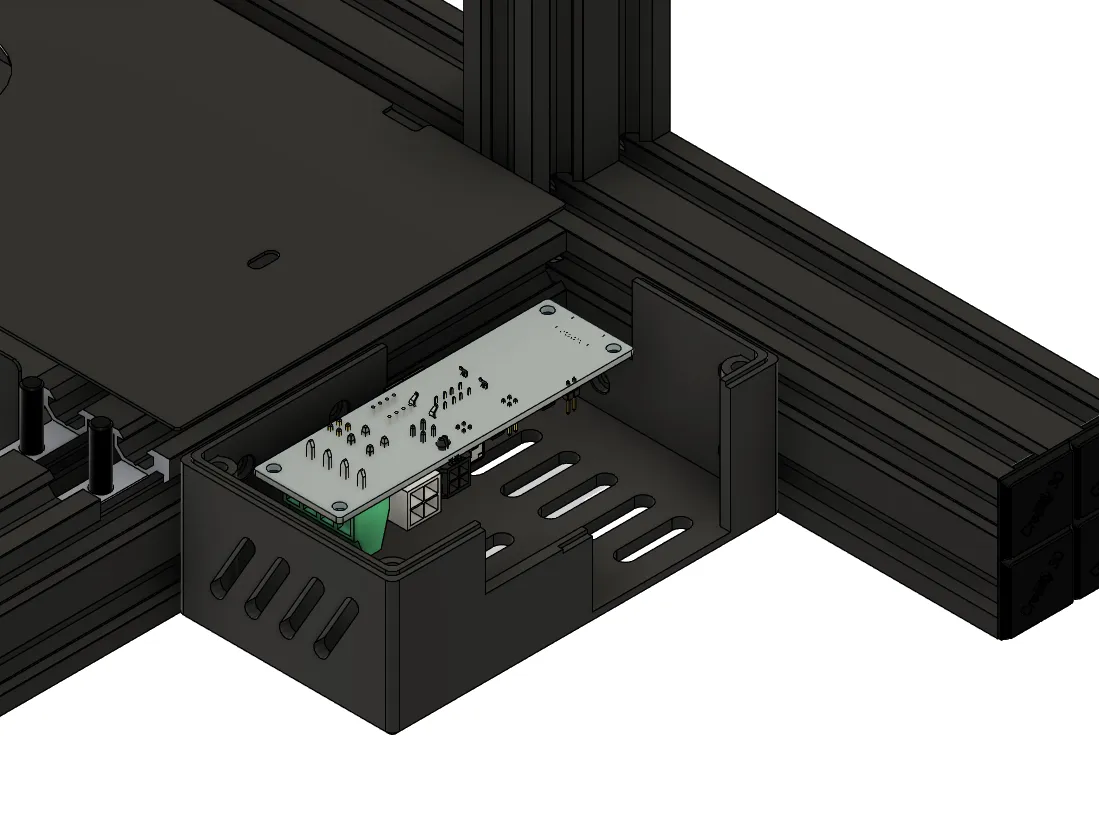

• Gắn bảng U2C lên nắp trên bằng 4 bu lông M3 x 6 mm. Kết nối cáp USB vào cổng Type C trên bảng.

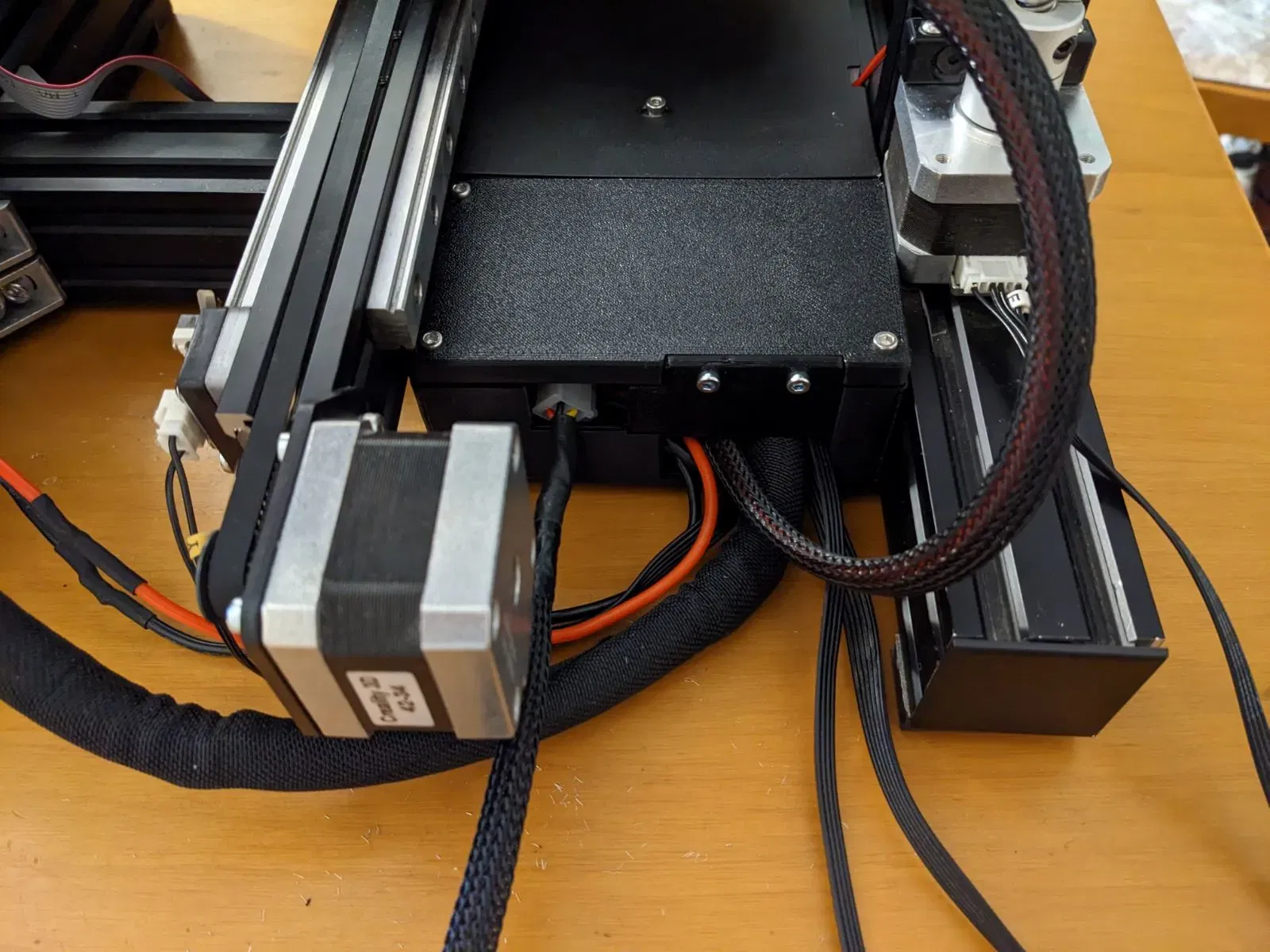

• Đặt nắp trên lên hộp, sau khi định tuyến cáp máy in của bạn, sau đó cố định nó bằng 3 bu lông M3 x 12 mm.

Vâng, tôi vẫn chưa hoàn tất cài đặt CANbus, nhưng tôi đã thử nghiệm mọi thứ và không có gì gây cản trở với bất cứ điều gì theo như tôi có thể thấy. Tôi cũng nên đề cập rằng hộp “thiếu” một góc để không gây cản trở với các giá đỡ mà tôi đã sử dụng (https://www.aliexpress.com/item/32870543302.html) để tăng cường khung máy in.

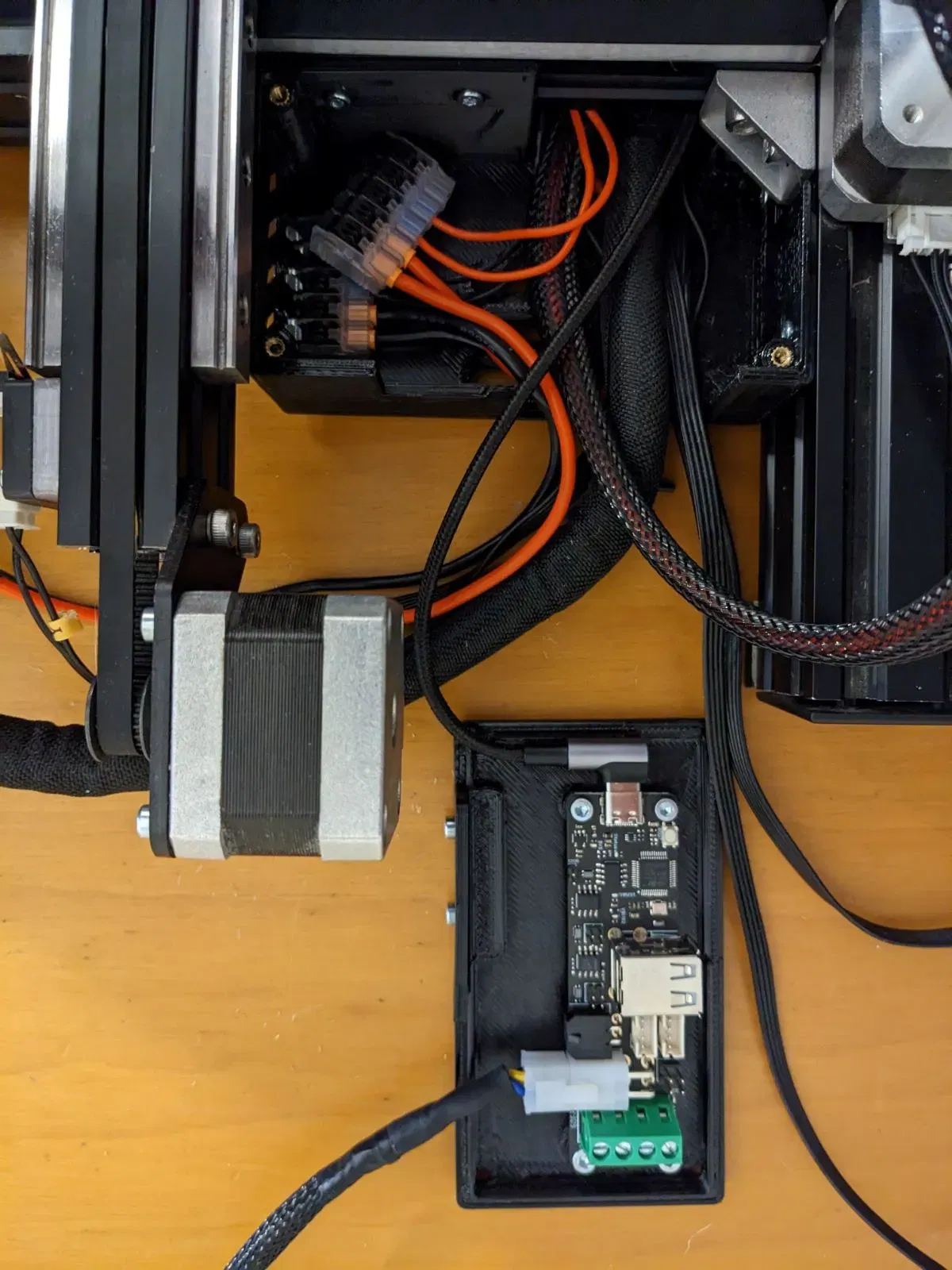

Để nối tất cả lại với nhau, tôi đã sử dụng 2 x 5 đầu nối kiểu WAGO, một cho dương, một cho âm. Bạn có thể tìm thấy các đầu nối như vậy tại cửa hàng vật tư điện gần bạn.

Về cáp USB, tôi đã sử dụng cáp USB Type A đến Type C 90 độ này:

https://www.aliexpress.com/item/1005001626467639.html

để kết nối bo mạch U2C với MKS Pi của tôi. Nó dài hơn một chút so với điều được coi là tối ưu (cáp dài 50 cm nhưng 40 cm sẽ tốt hơn - nhưng loại cáp như vậy thì không thể tìm thấy, vì vậy chúng ta chỉ có thể sống với điều đó).

Cuối cùng, một lời khuyên cho người khác đang tìm cách chuyển đổi Ender 3 gốc của họ sang Klipper + thêm các thứ như CANbus, v.v. Có lẽ hãy xem xét bo mạch MANTAE3EZ trước khi đi vào cái hố thỏ này. Nó sẽ tốn một chút chi phí hơn, nhưng có thể tiết kiệm rất nhiều thời gian và sẽ được tích hợp tốt hơn. Thật không may, tôi đã có SKR Mini E3 v3 + Pi được cài đặt trên máy in của mình khi điều này được phát hành, vì vậy tôi bị mắc kẹt với những gì bạn đang thấy (mặc dù về tính năng, bạn nhận được mọi thứ trừ khe cắm driver stepper thứ 5 + truy cập vào các driver điện áp cao).
