Ngàm gắn quạt 120mm cho Rosewill 4000 (120x3)

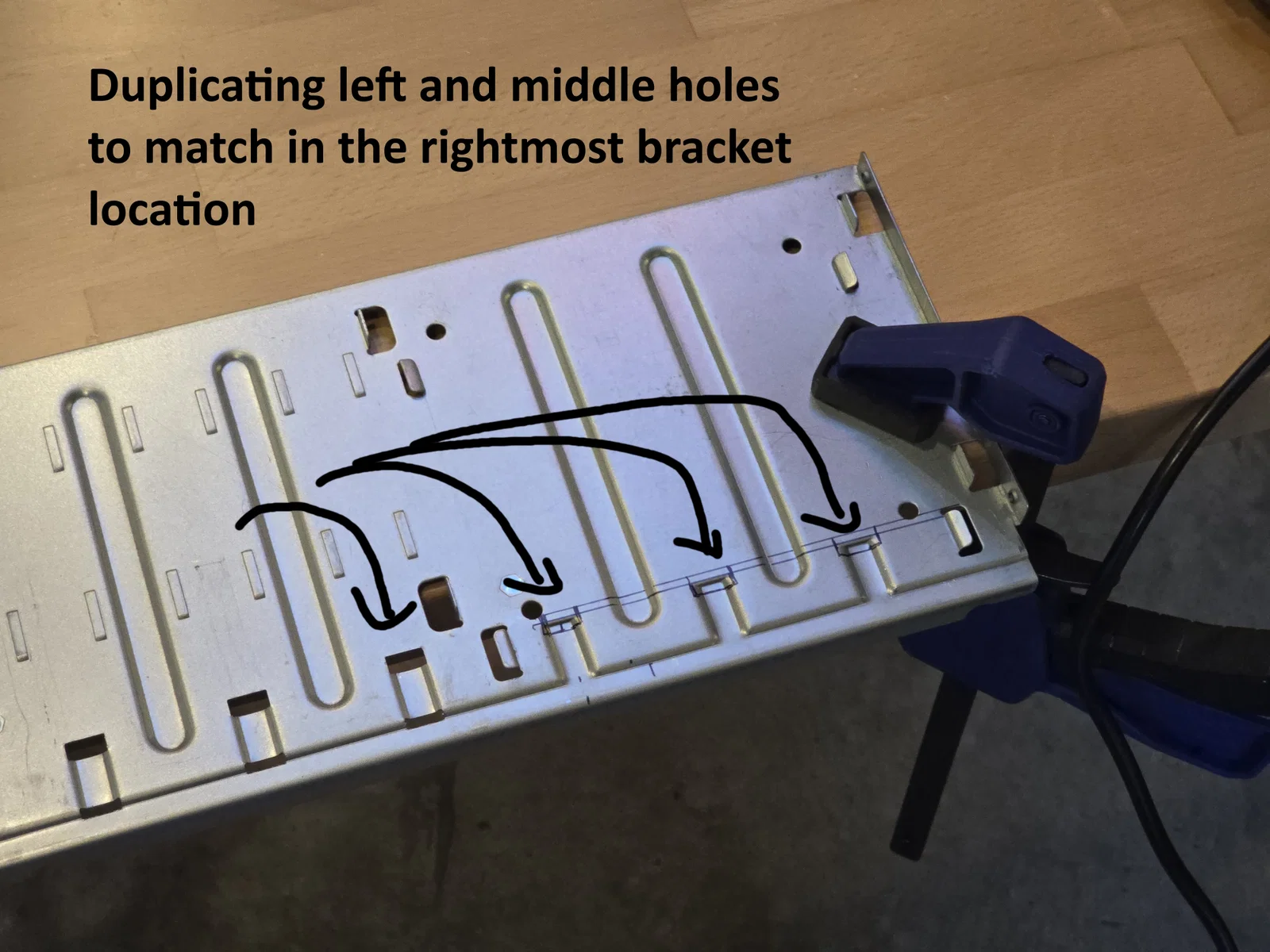

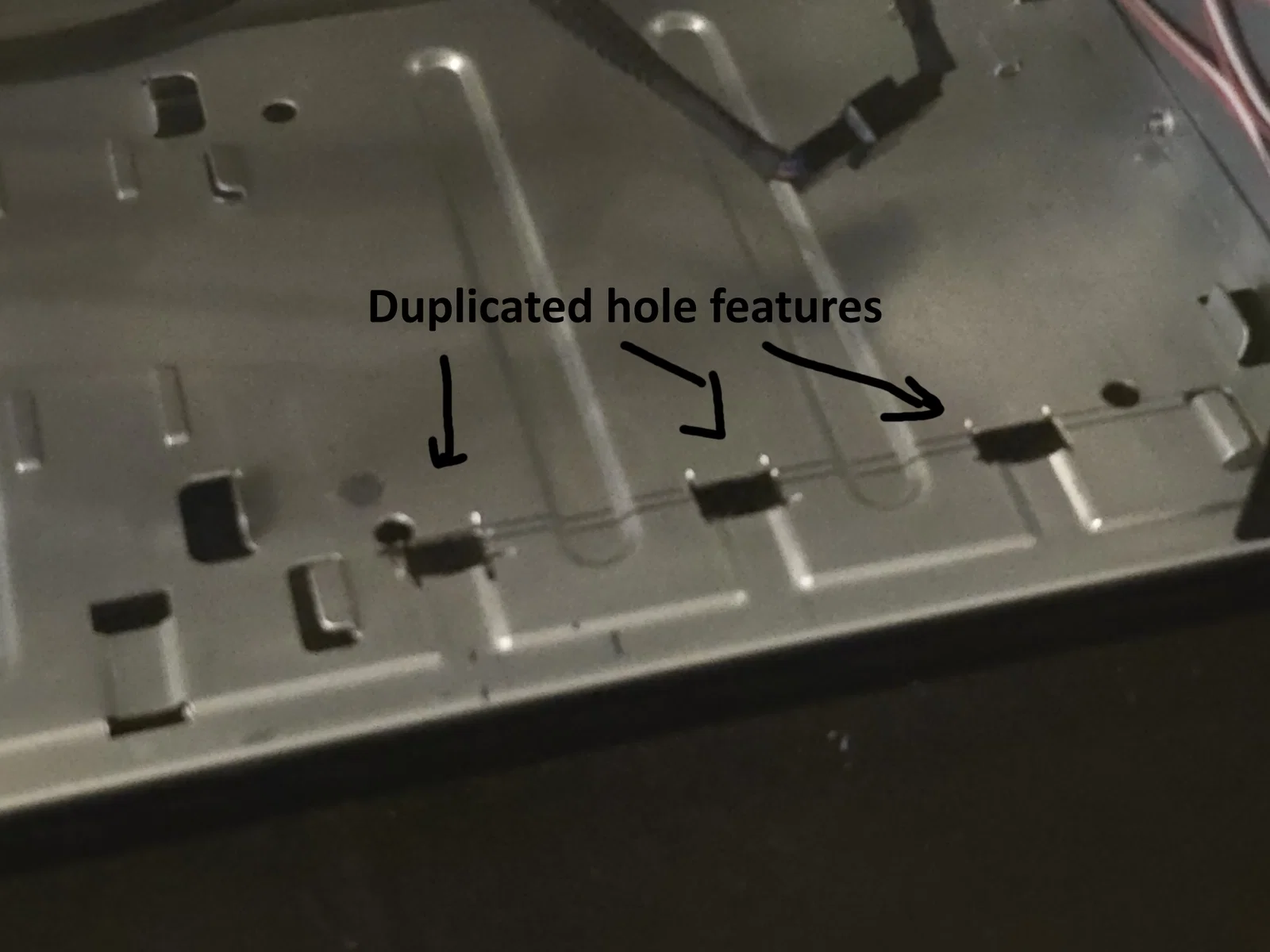

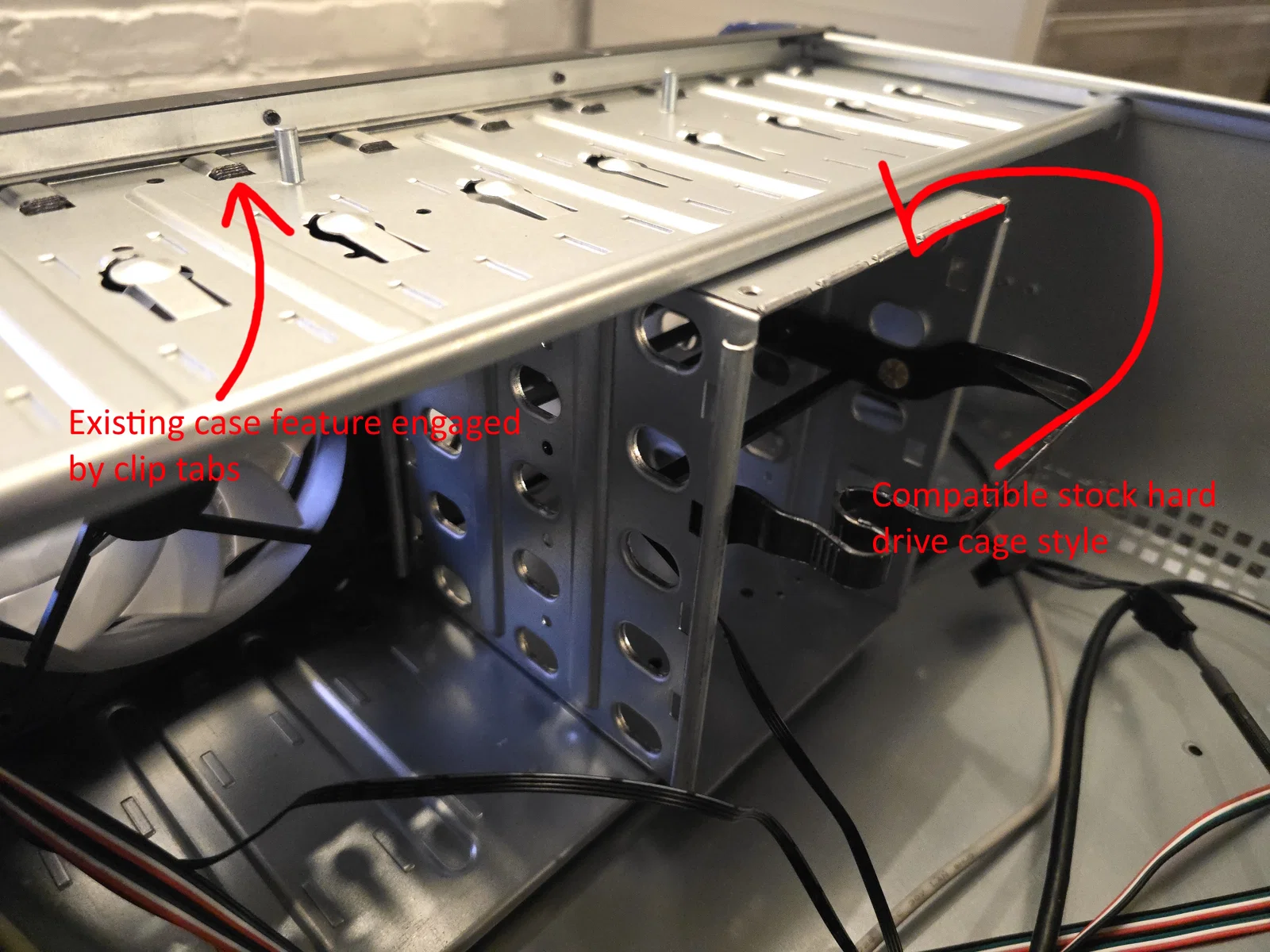

Các tấm ngàm này được thiết kế với các chốt để gắn quạt 120mm vào các lỗ có sẵn trên một số dòng vỏ case rackmount 4U Rosewill 4000 series.

Case mình đang dùng là Rosewill RSV-L4000U, nhưng các mẫu case khác có kiểu lồng ổ cứng tương tự cũng có thể tương thích với các tấm ngàm này.

Lưu ý là thiết lập 120mm x 3 này được thiết kế cho các dòng case có thể tháo rời cụm nút bấm ở mặt trước.

Các ngàm gắn quạt 120mm này có chiều rộng tương đương với lồng HDD mặc định đi kèm theo case, nên bạn có thể gắn chúng ở bất kỳ vị trí nào mà lồng ổ cứng zin có thể lắp được.

Mình có kèm theo hai tùy chọn để di dời cụm nút bấm mặt trước:

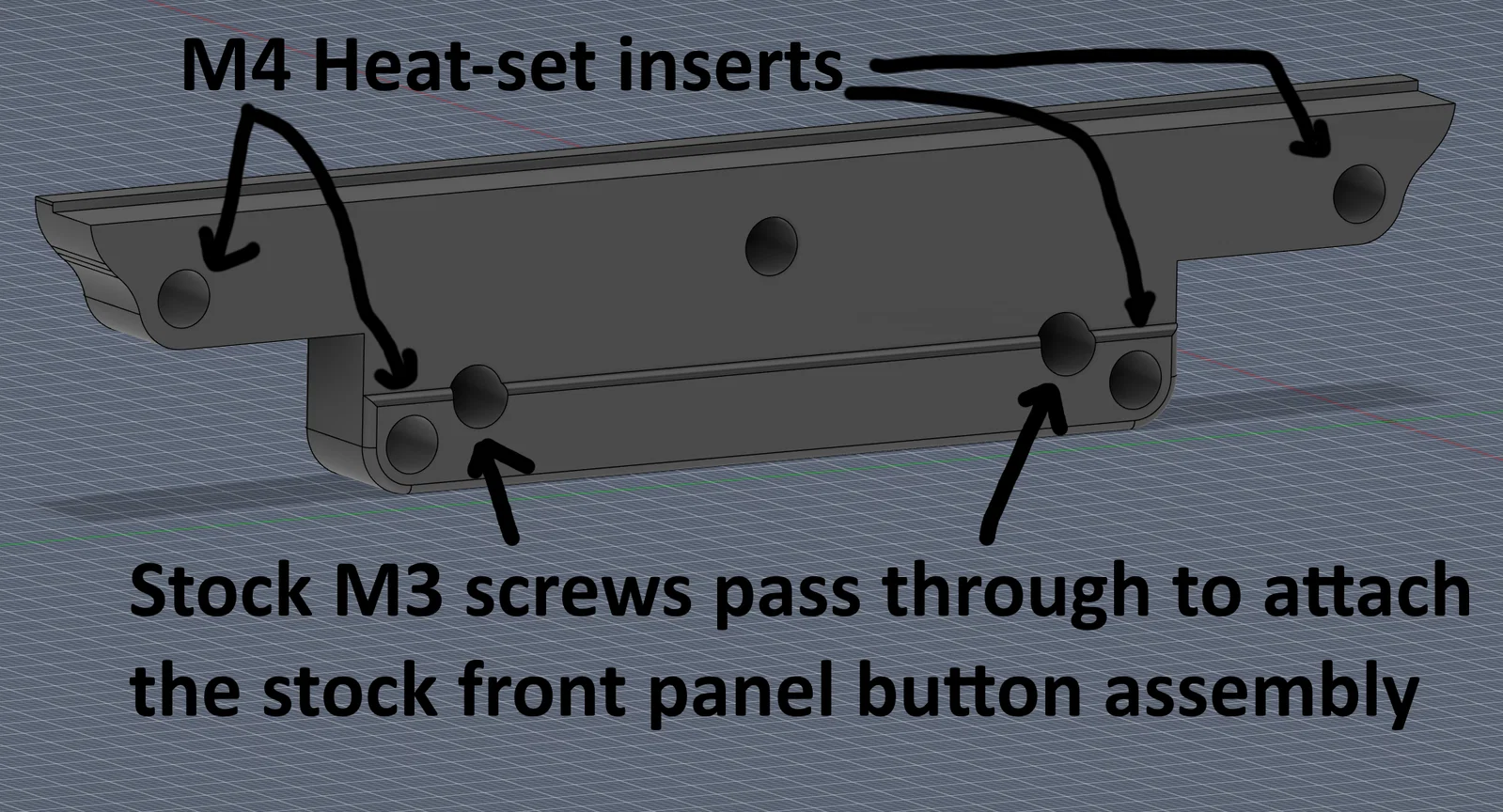

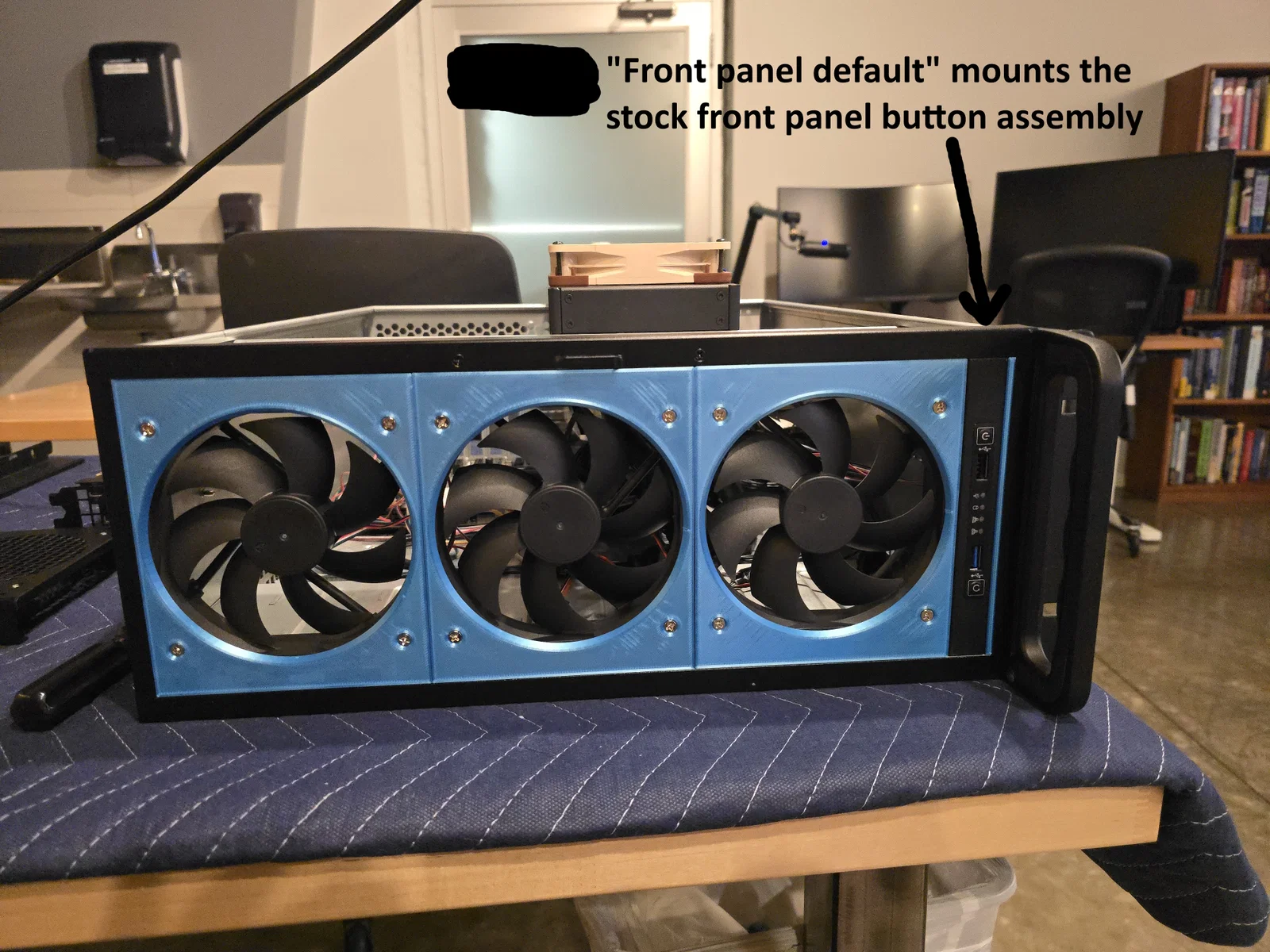

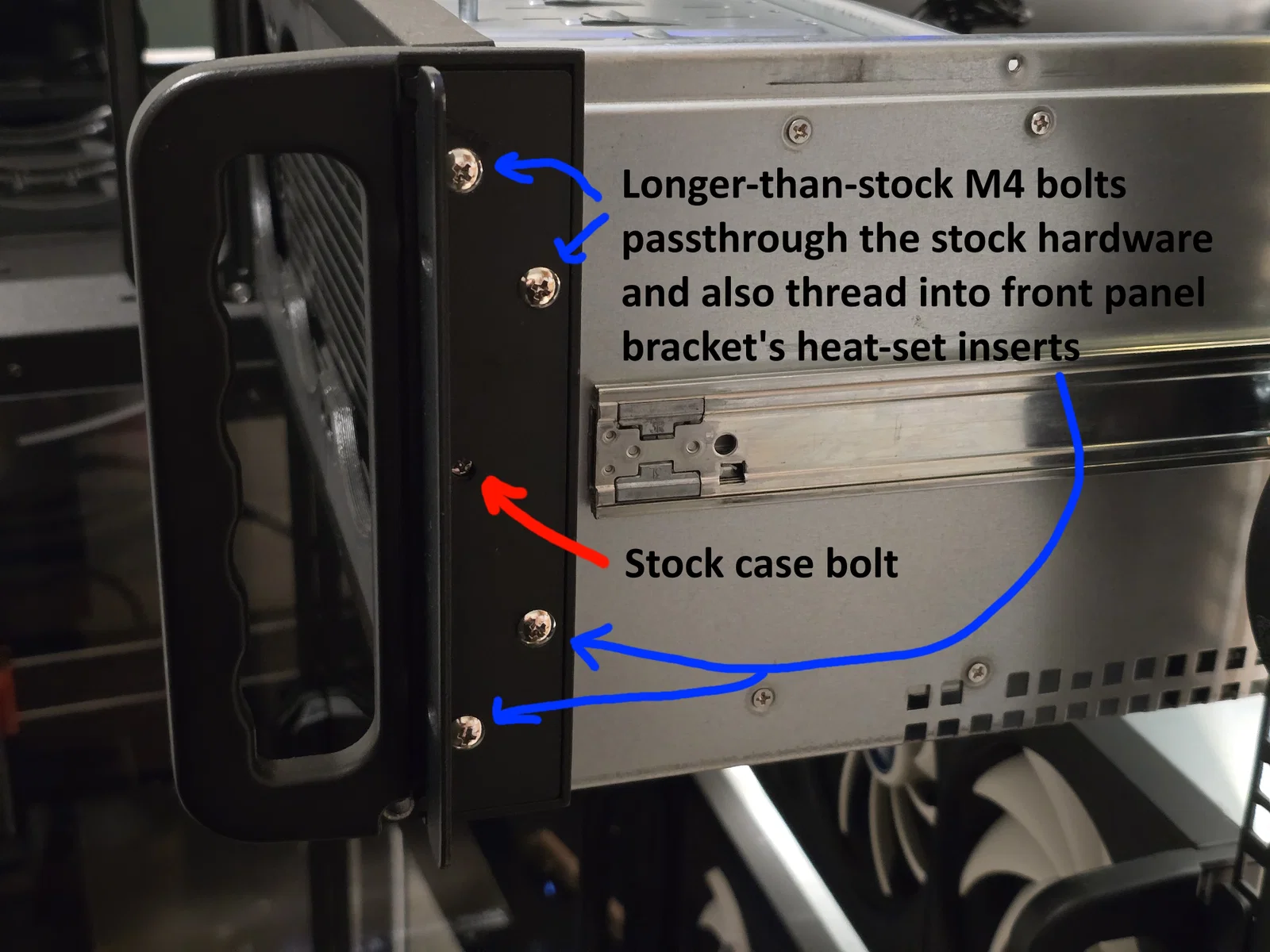

• frontpanel_default: di dời cụm nút bấm zin sang bên phải của case.

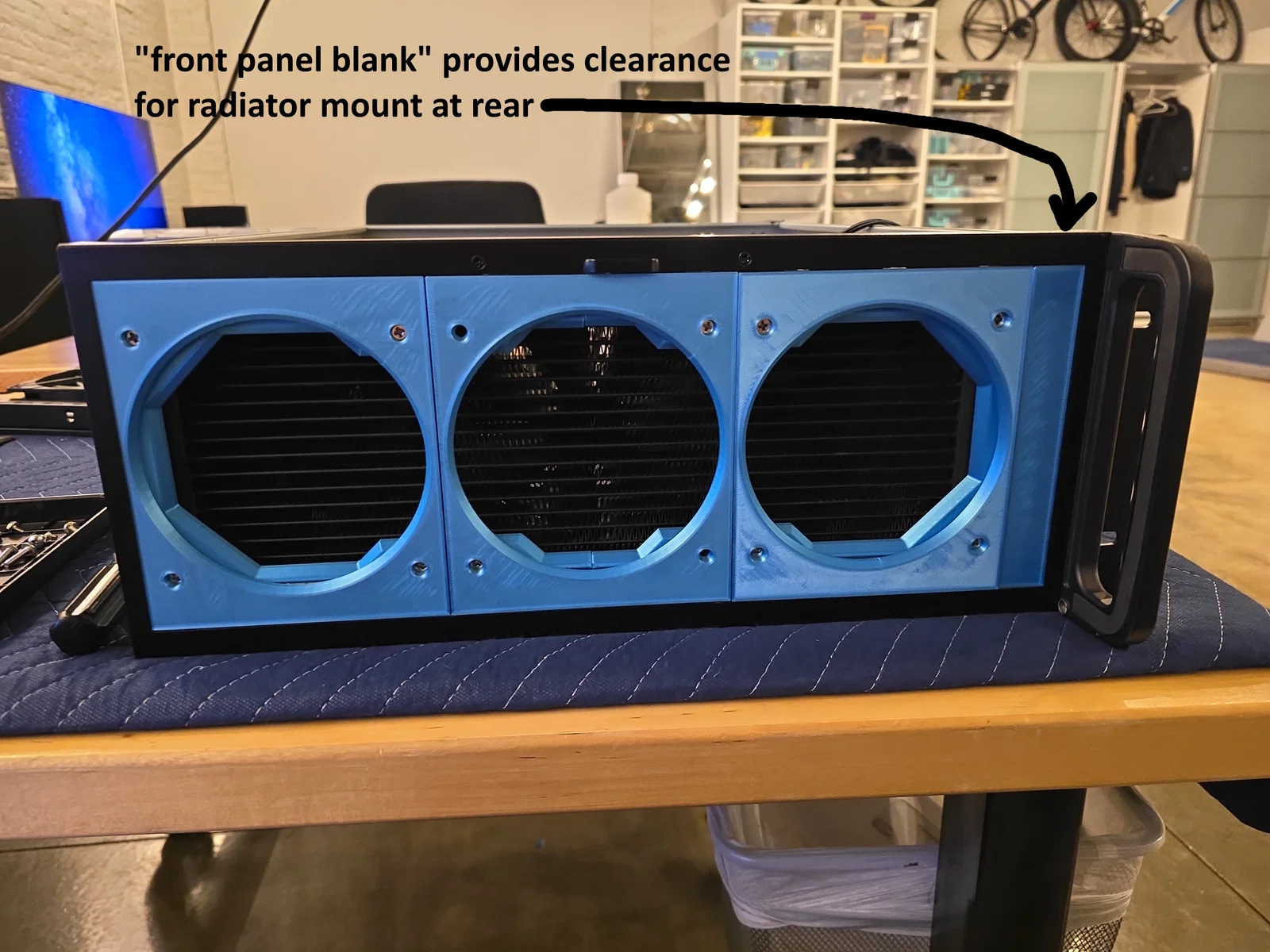

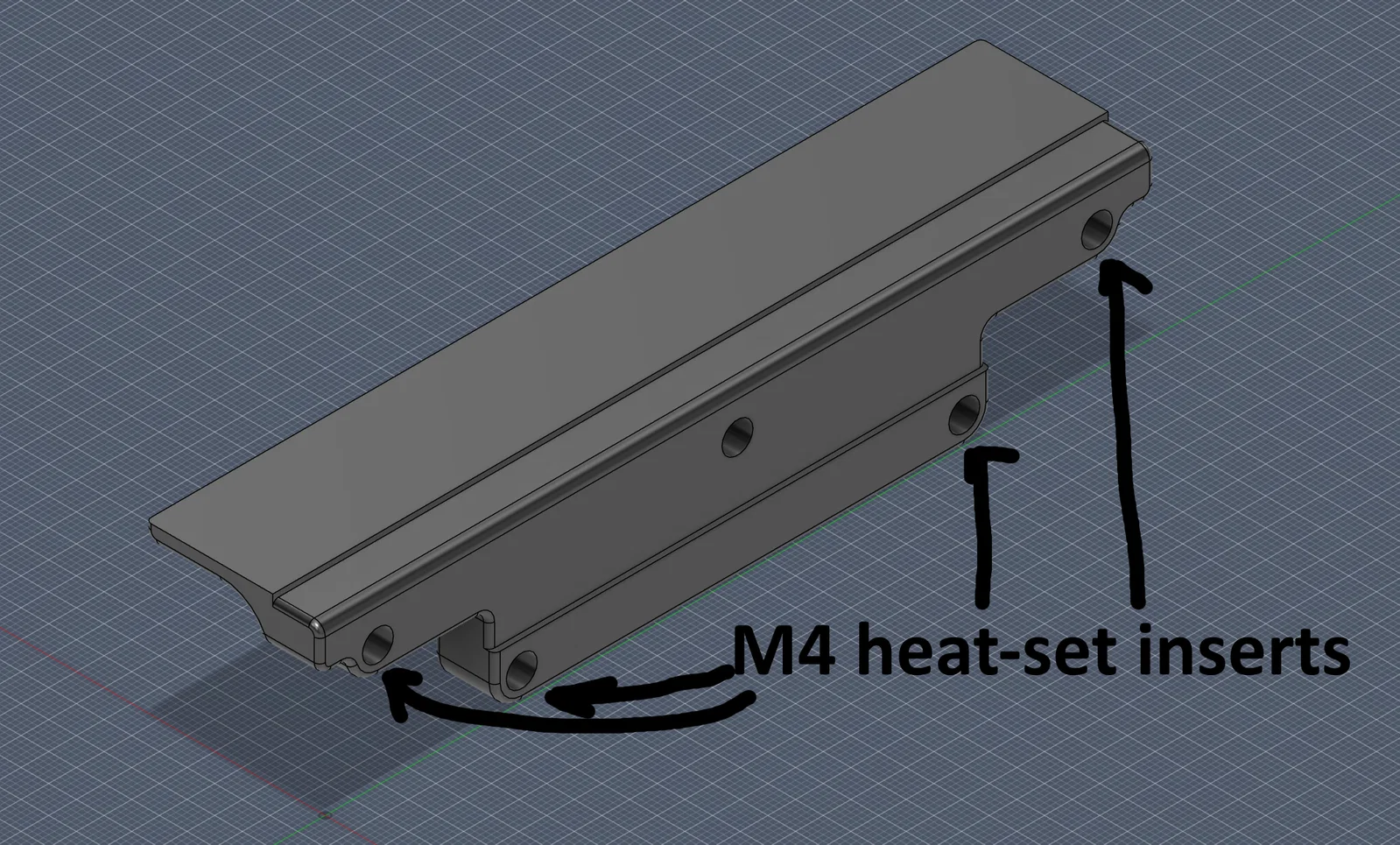

• frontpanel_blank: một tấm che phẳng để lấp đầy khoảng trống ở mặt trước, đồng thời tạo không gian để lắp bộ tản nhiệt nước vào các tấm ngàm quạt 120x3 gần đó. Lưu ý là nếu dùng cái này, bạn sẽ không còn chỗ nào trên mặt trước để gắn cụm nút bấm nữa.

Bạn xem hình minh họa để dễ hình dung nha.

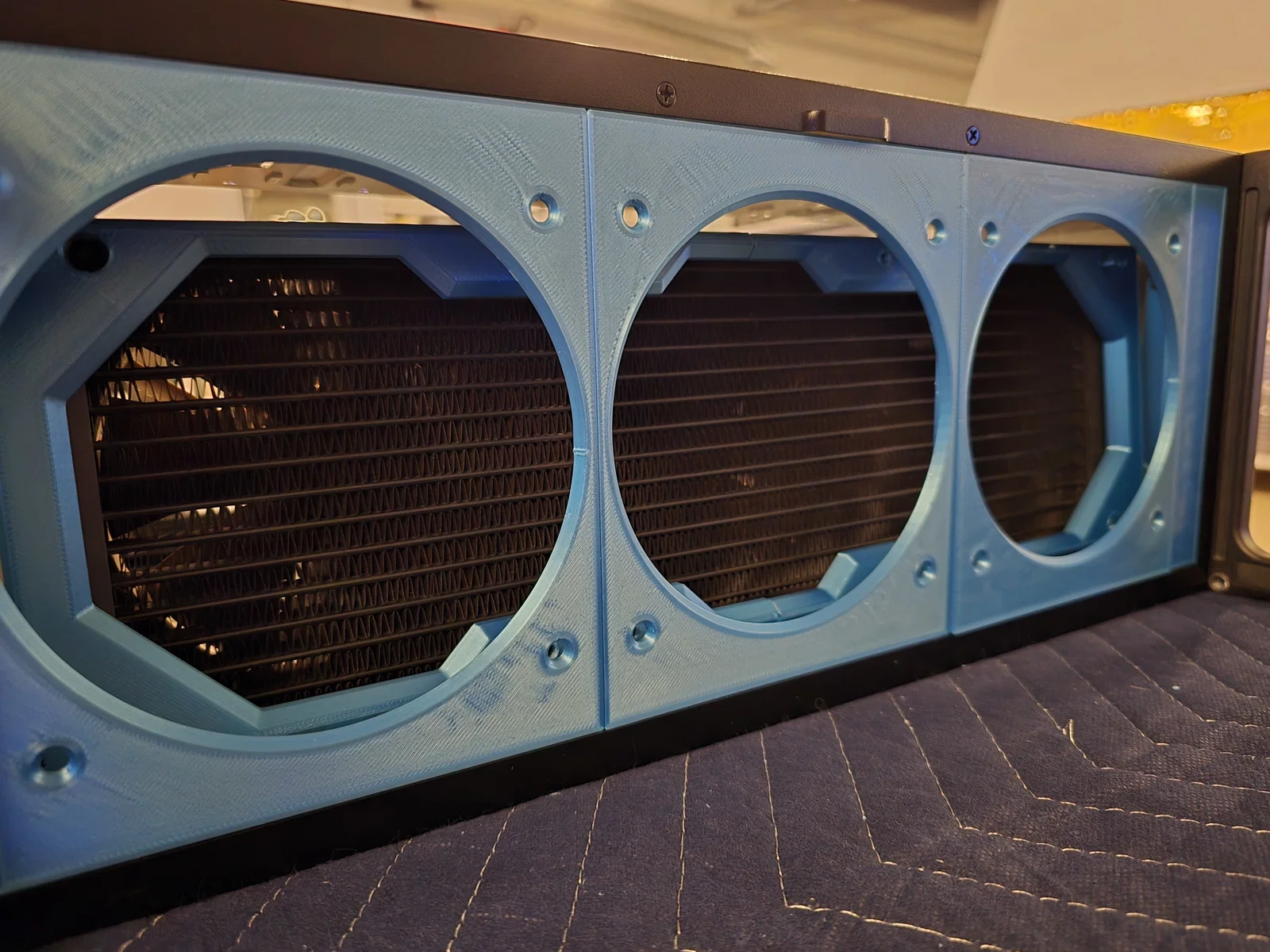

Phần ngàm gắn radiator xuất hiện trong ảnh là phụ kiện để cố định bộ tản nhiệt 360mm vào các ngàm quạt 120mm này: https://www.thingiverse.com/thing:6276630

Mình in những món này bằng nhựa PETG-CF với đầu phun 0.8mm. Tuy nhiên, mình nghĩ dùng PETG, PLA hay đầu phun tiêu chuẩn khác vẫn ổn.

Cần lưu ý là nhựa PLA có thể bị võng hoặc biến dạng theo thời gian nếu môi trường quá nóng.

Mình in các miếng này úp mặt xuống mà không dùng support. Phần ngàm có góc overhang khá gắt, nên nếu cần thì cứ thêm support để giữ form cho chuẩn nhé.
