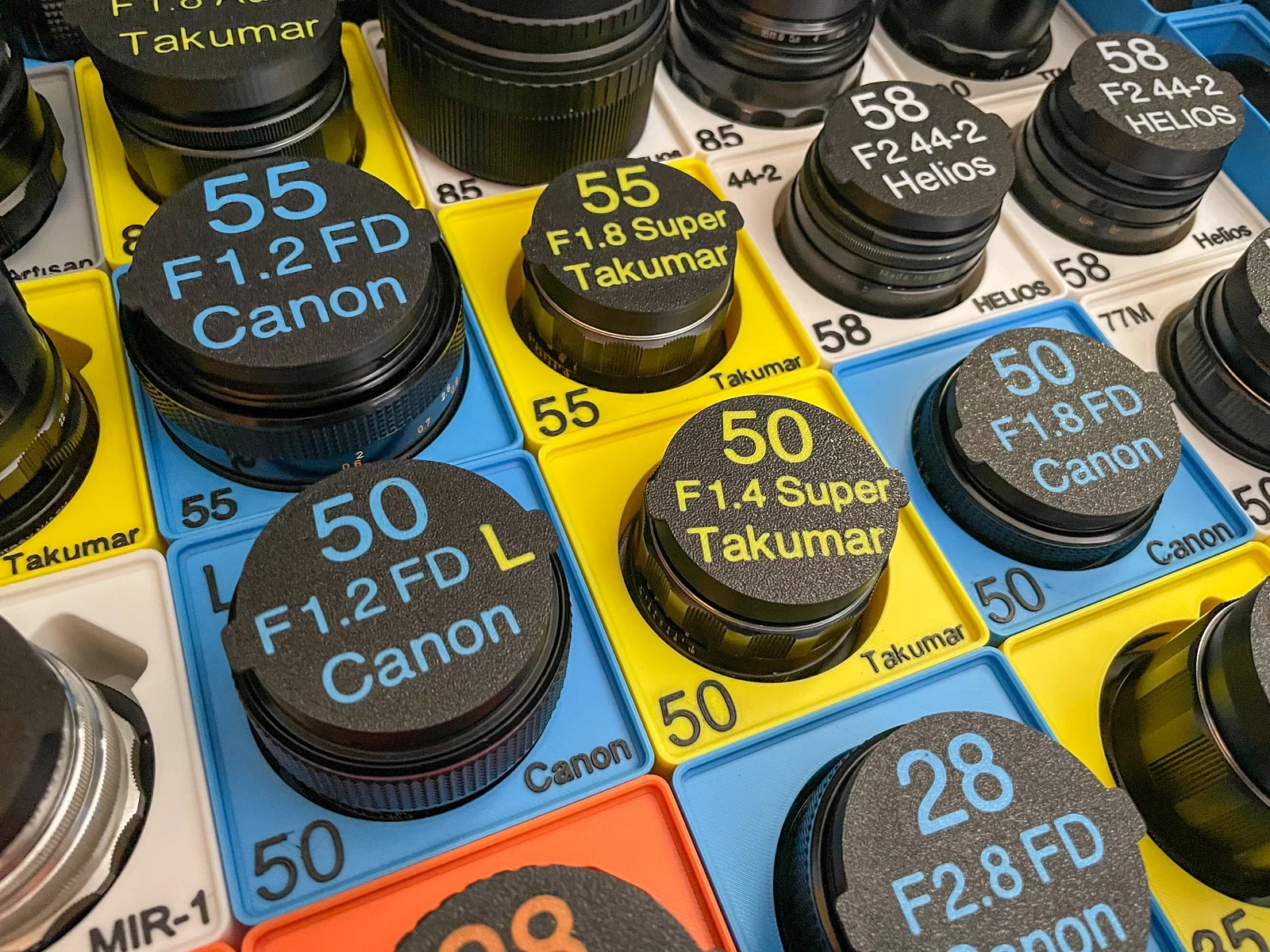

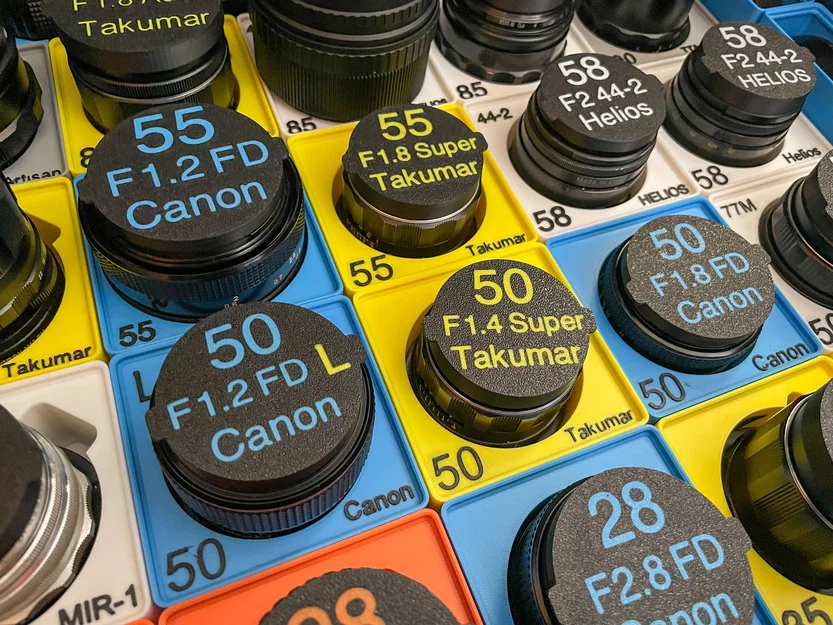

Khay Đựng Ống Kính Vintage Gridfinity

Trong quá trình sắp xếp bộ sưu tập ống kính vintage của mình, mình thấy hệ thống Gridfinity hiện tại thiếu các khay chứa có kích thước phù hợp. Ống kính vintage thường nhỏ hơn nhiều so với ống kính hiện đại (đặc biệt là so với dòng Canon RF), và mình không muốn chúng bị xê dịch hay va đập trong ngăn kéo. Vì vậy, mình đã thiết kế bộ khay chứa này, phù hợp với hầu hết các ống kính vintage và có sẵn chỗ để dán nhãn.

Cách mình sử dụng

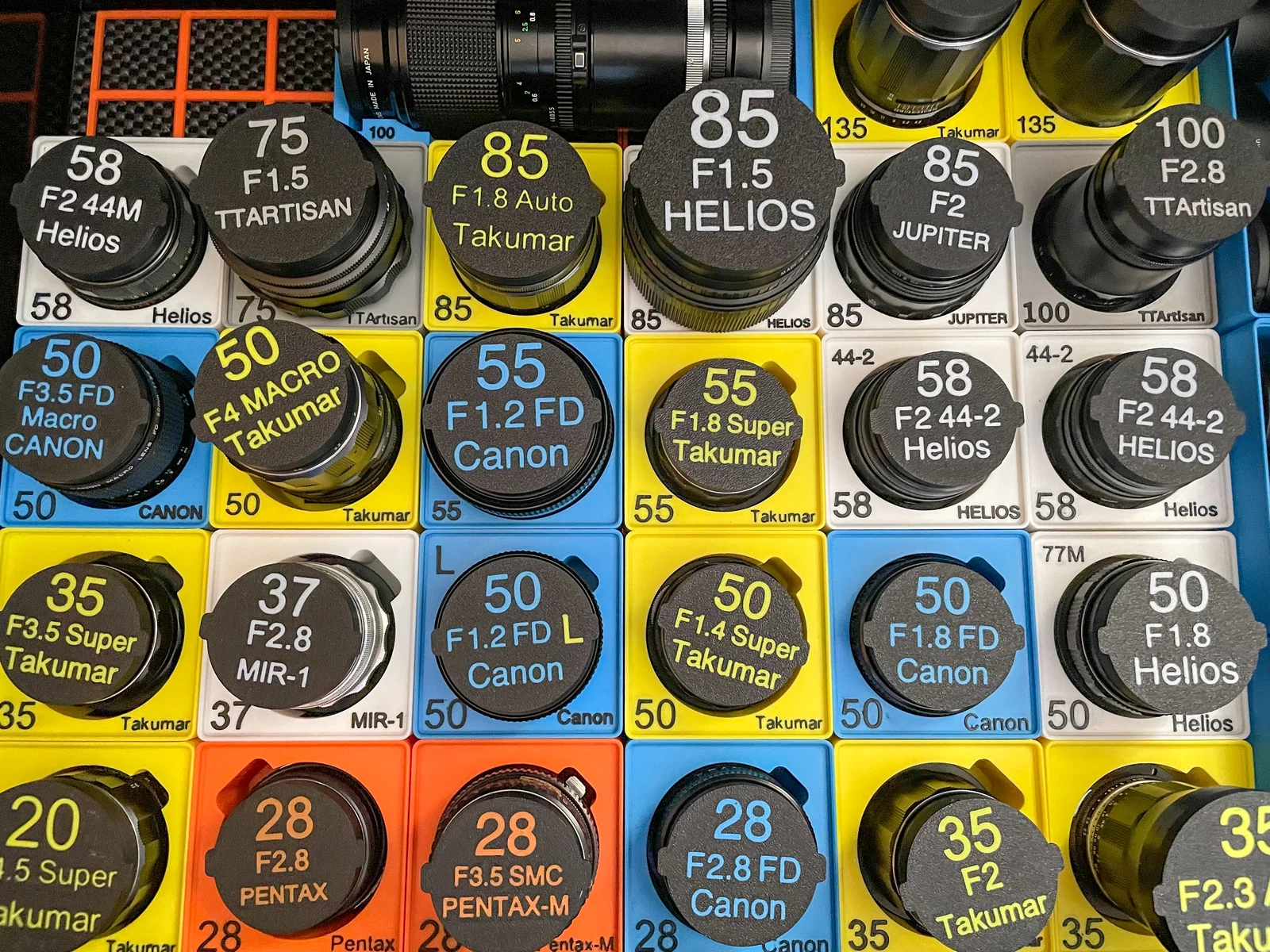

Các khay này đã được kiểm chứng hoạt động tốt với các dòng ống kính: Canon FD, Canon FL, Canon EOS M, Canon EF, Sigma, Viltrox, Asahi Takumar, Asahi Pentax, Helios, Jupiter, Mir-1, Industar, TTArtisan, 7Artisan và Brighten Star. Nhìn chung, chúng rất ổn cho các loại ống kính lấy nét tay cũ và cả hệ thống Canon EOS M vì chúng có kích thước vật lý khá nhỏ gọn.

Mình thường dùng bộ chuyển đổi tiêu cự (focal reducer) với máy ảnh cảm biến APSC để giảm hệ số crop. Hầu hết các ống kính của mình đều gắn sẵn ngàm EOS, nên kích thước khay mình dùng phổ biến nhất là 66.35mm hoặc 67.35mm. Tuy nhiên, nhiều ống kính cũ có các phần lồi ra, vòng lấy nét lớn hoặc chốt gạt cần thêm không gian. Bạn sẽ thấy một số file được ghi chú là ‘trigger’ với phần rãnh được cắt thêm. Mình khuyên bạn nên in thử một vài cái để kiểm tra độ vừa vặn trước khi in số lượng lớn.

Nếu bạn dùng máy ảnh Canon EOS M giống mình, mình đã thiết kế riêng một file dành cho hệ này. Nó dùng được cho tất cả ống kính ngàm M của Canon cũng như hầu hết các ống kính tương thích như TTArtisan 50mm F2 hay 7Artisan 7.5mm. Lưu ý là Viltrox 23mm và Sigma 16mm có thân rộng hơn nên sẽ cần loại khay to hơn.

Tất cả các khay đều theo chuẩn Gridfinity 2x2.

Ngoài ra còn có khay ‘hai phần’ để đặt ống kính nằm ngang. Mình đang dùng nó để đựng ống Canon FD 100mm Macro, nhưng bạn hoàn toàn có thể dùng cho các loại ống kính dài khác nếu muốn đặt nằm.

Nhãn và in ấn

Mình dùng Bambu Studio để thêm chữ vào mô hình. Phần bề mặt bên hông rất rộng rãi. Cách của mình là đặt tên thương hiệu một bên và tiêu cự một bên. Khi thêm chữ, bạn nên dùng các thiết lập sau (như trong file ví dụ):

Thickness: 0.4

Depth: 0

Operation: Part

Với độ dày 0.4mm, máy chỉ cần thực hiện 2 lần đổi màu (in chữ và quay lại màu gốc) khi in với chiều cao lớp 0.2mm.

Font chữ không quan trọng, nhưng hãy chọn kiểu BOLD (đậm) và viết HOA toàn bộ để dễ đọc hơn.

Bạn KHÔNG cần tháp xóa nhựa (purge tower).

Còn lại, hãy in với các thông số bình thường cho loại nhựa PLA mà bạn đang dùng. Đây là mô hình kỹ thuật nên không cần quá khắt khe. Thời gian in trung bình của mình trên máy P1S là khoảng 1.5 giờ mỗi khay.

Đệm lót

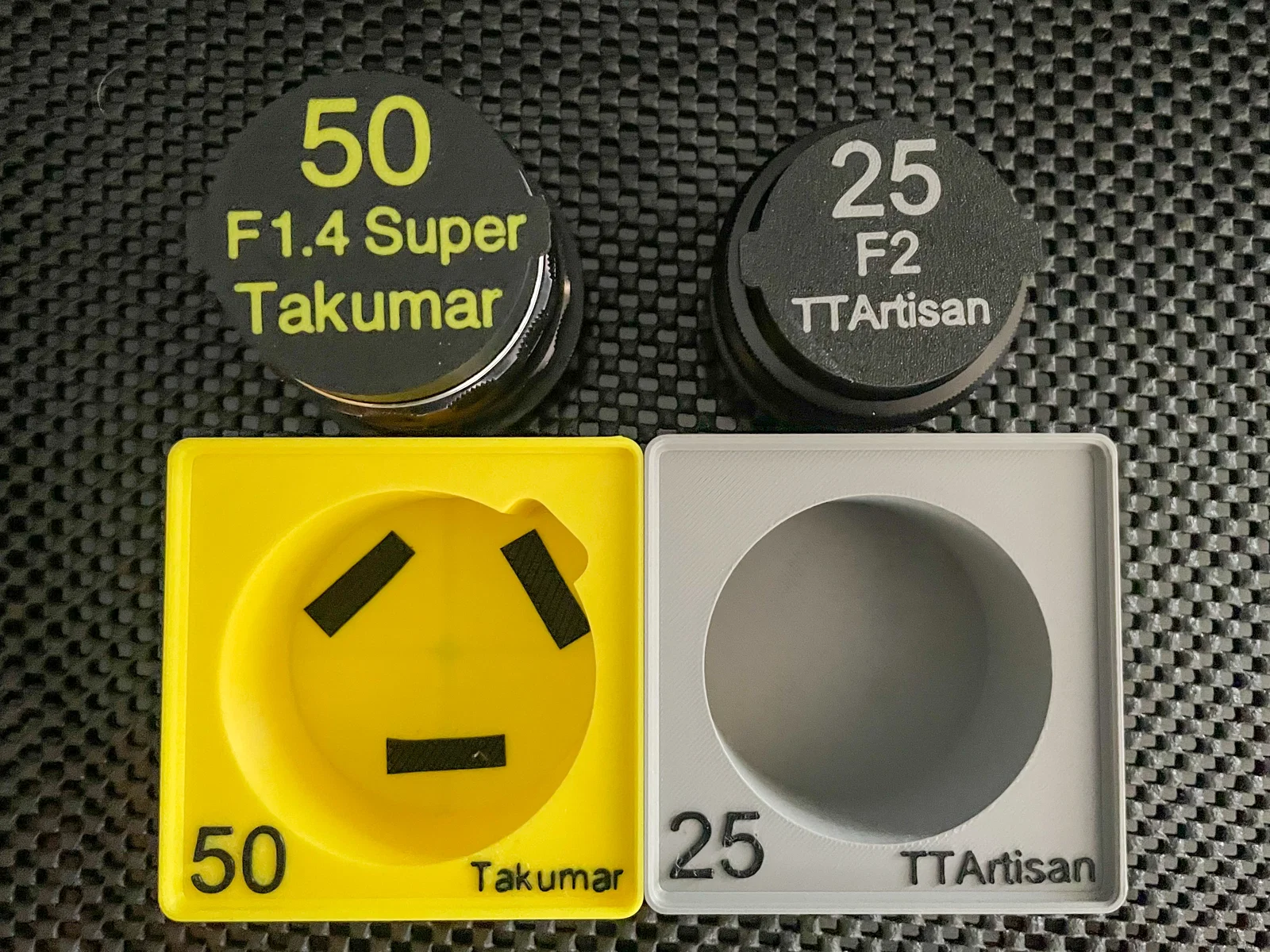

Bạn có thể thấy các dải đen bên trong khay, đó là băng keo nhám (grip tape) mình dán thêm ở đáy và thành bên trong để tạo độ êm, giúp ống kính nằm chắc chắn hơn. Bạn cũng có thể dùng miếng dạ hoặc miếng đệm tự chế, dù không bắt buộc. Mình chỉ dùng vì sẵn có ở nhà.

Nắp ống kính

Mình sẽ sớm đăng tải file nắp đậy. Chúng được thiết kế riêng cho các loại filter vặn K&F hiện đại có gờ ở mép. Các nắp này có phần nhô ra dễ cầm và có rãnh bên trong nên rất khít. Bạn nên in kèm nếu thường dùng filter UV.

Lời kết

Hãy thoải mái chỉnh sửa, sử dụng và chia sẻ các file này nhé. Mục tiêu là giúp các ống kính luôn an toàn và được sắp xếp gọn gàng.
