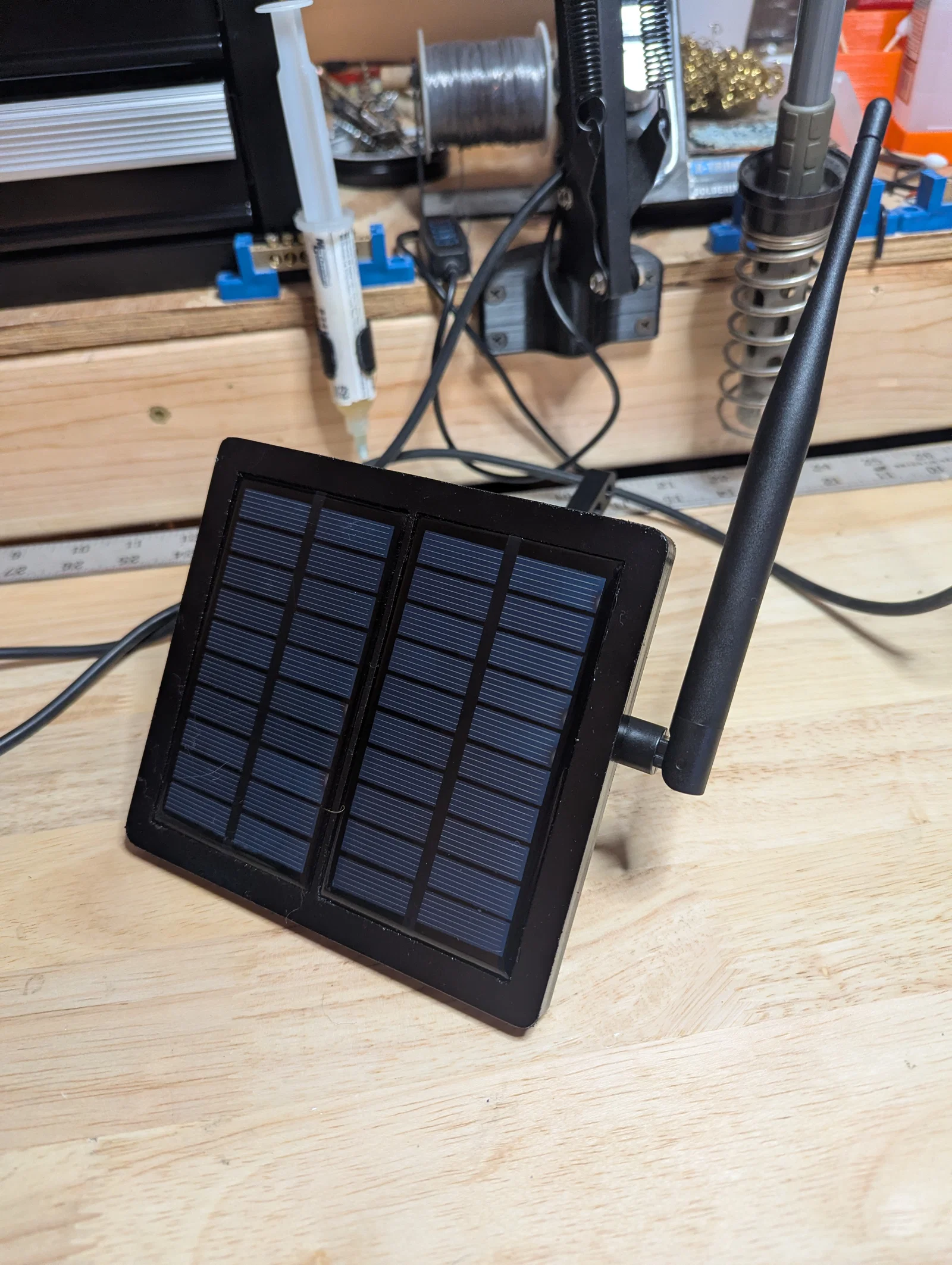

Solar Meshtastic Node - Trạm truyền tin năng lượng mặt trời

Solar Meshtastic Node (Trạm Meshtastic chạy bằng năng lượng mặt trời)

Danh sách linh kiện không in

• RAKwireless WisBlock Meshtastic Starter Kit US915 Base RAK19007 + Core RAK4631
• Antenna LoRa 915MHz
• Pin sạc Lipo 3.7V 2000mAh
• Tấm pin năng lượng mặt trời mini (x2)
• Đầu nối JST 2-Pin Micro ZH 1.5
• Heat insert nuts M3 (x4)
• Heat insert nuts M2.5 (x4)
• Ốc vít M3x6 (x4)
• Ốc vít M3x16 (x4)
• Đai ốc M3 (x4)
• Long đền M3 (x12)
• Ốc vít, đai ốc, long đền M5 (tùy vào cách bạn lắp đặt)
• Keo silicon chống nước/keo dán
• Băng dính hai mặt (không bắt buộc)

Hướng dẫn lắp ráp

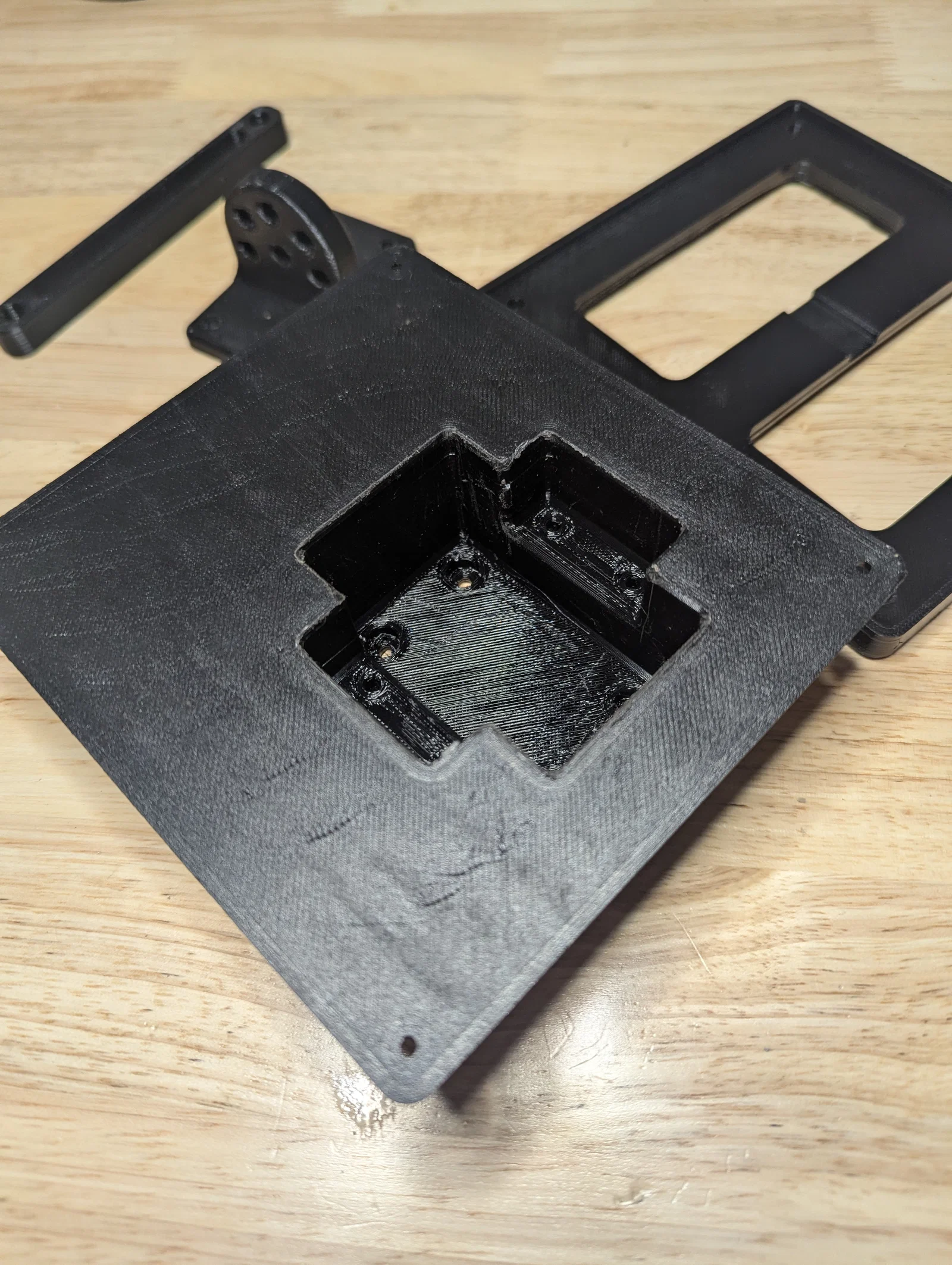

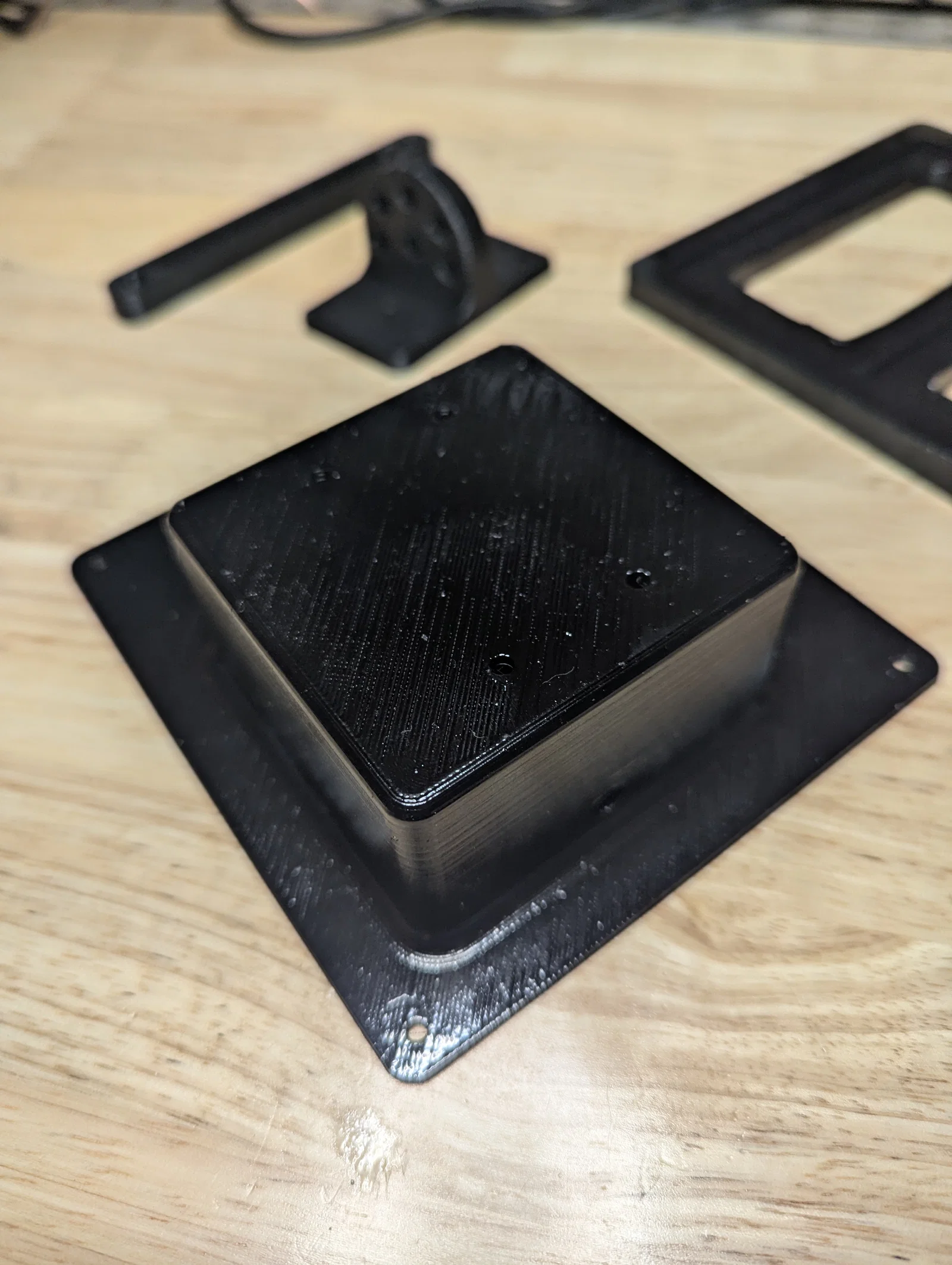

• In tất cả các bộ phận cần thiết
• Flash firmware và cấu hình WisBlock theo ý muốn (khuyến khích dùng chế độ router hoặc repeater)

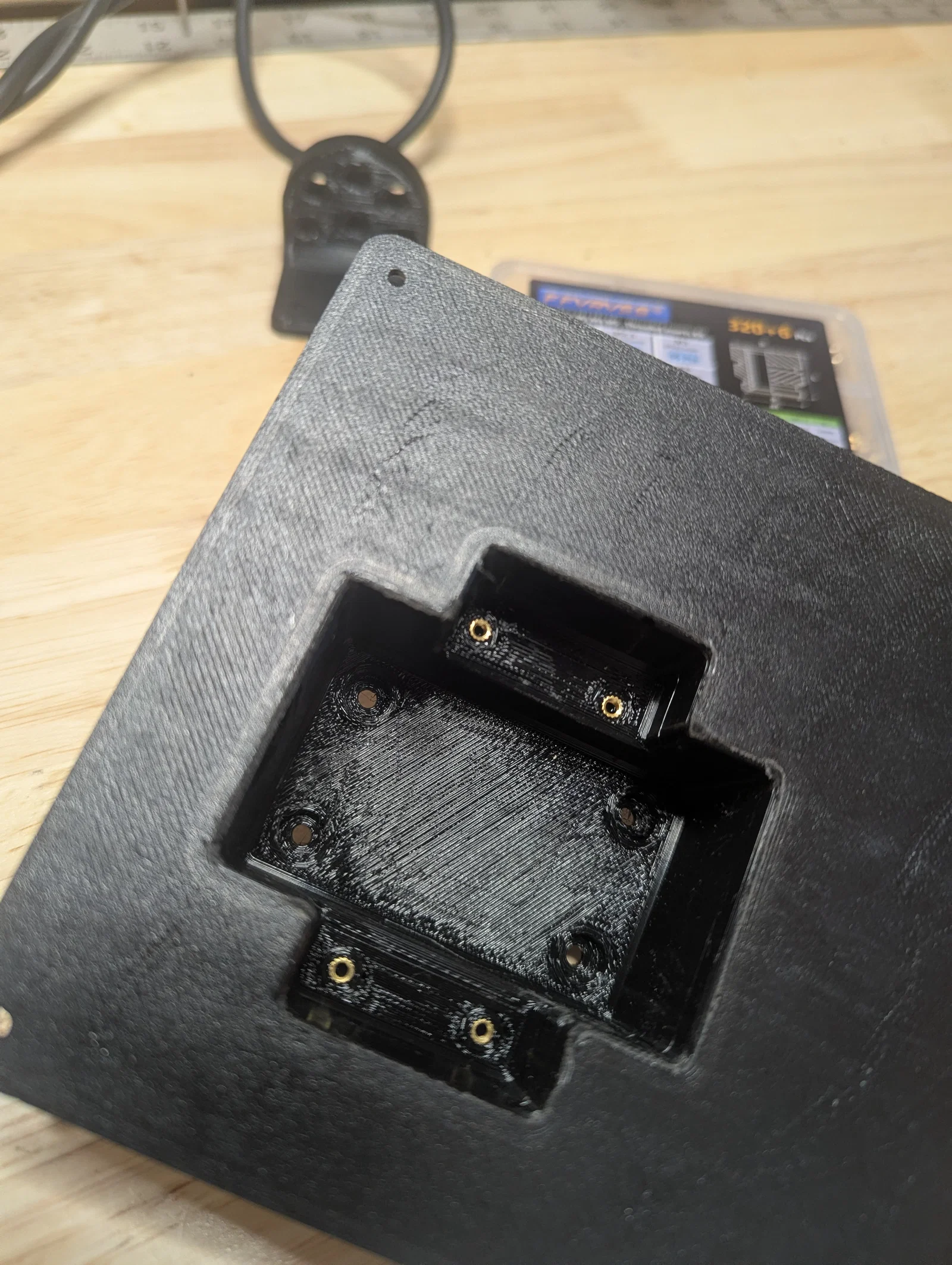

• Lắp các heat-set insert M3 và M2.5 vào các chi tiết đã in

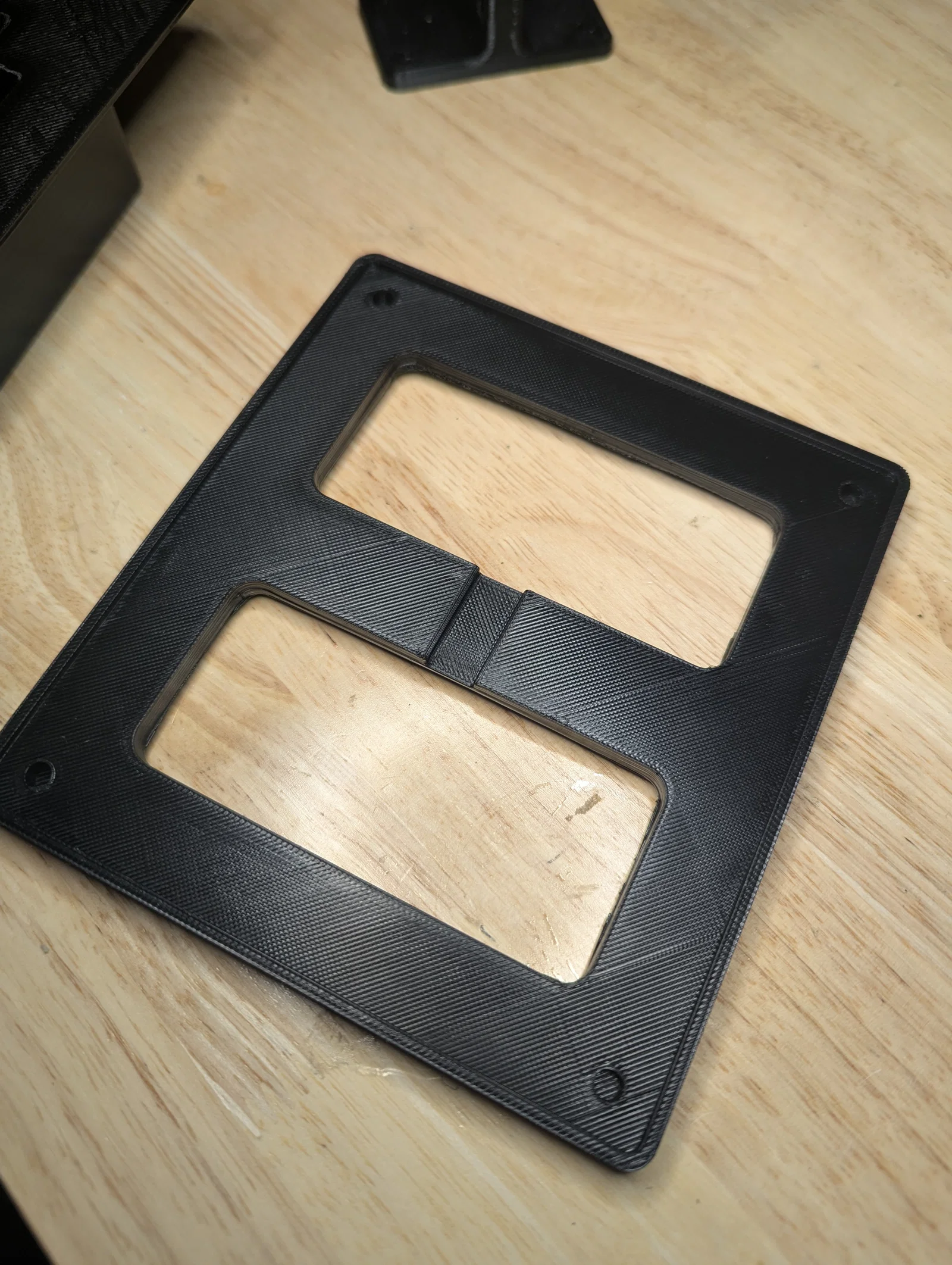

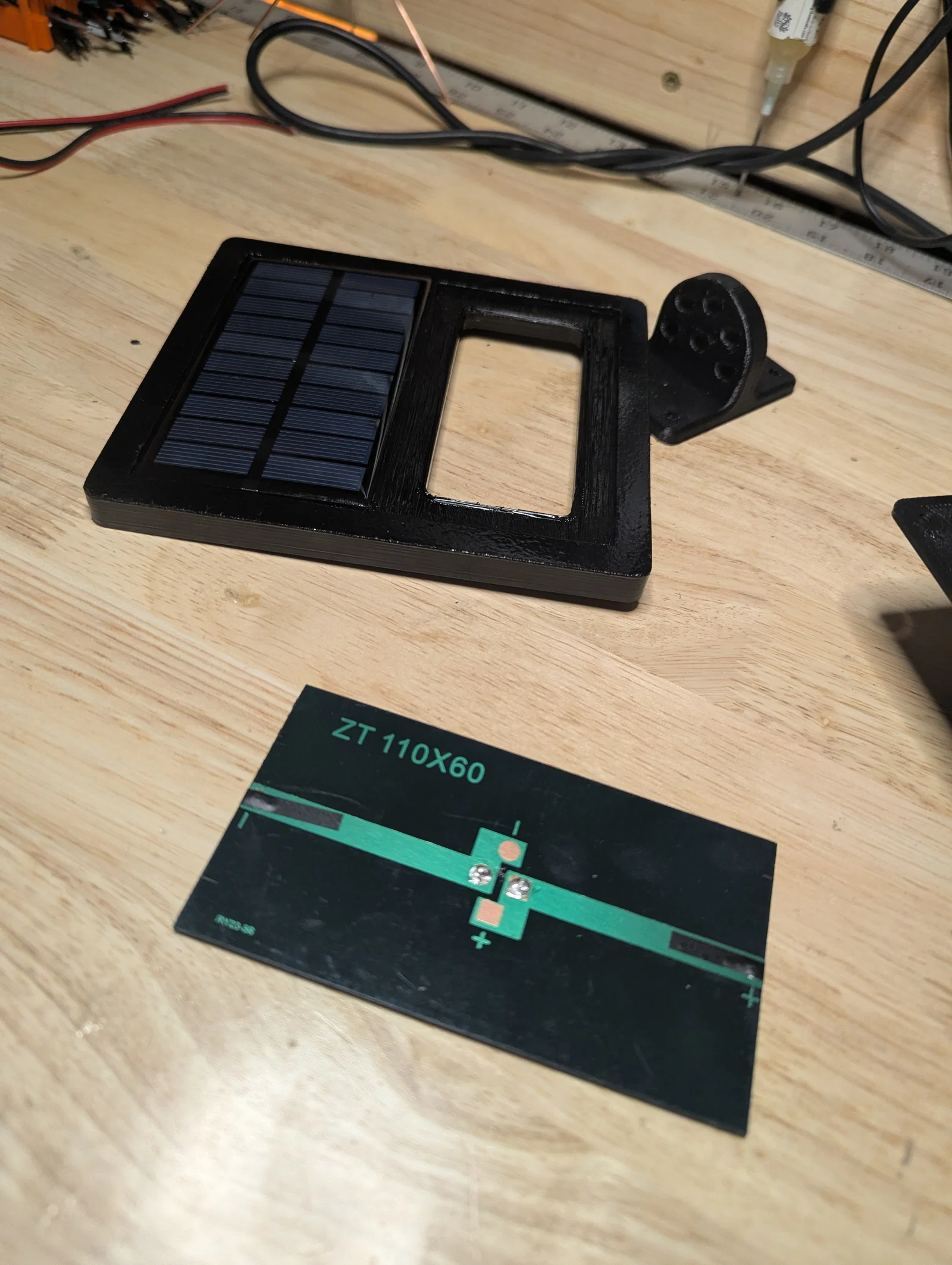

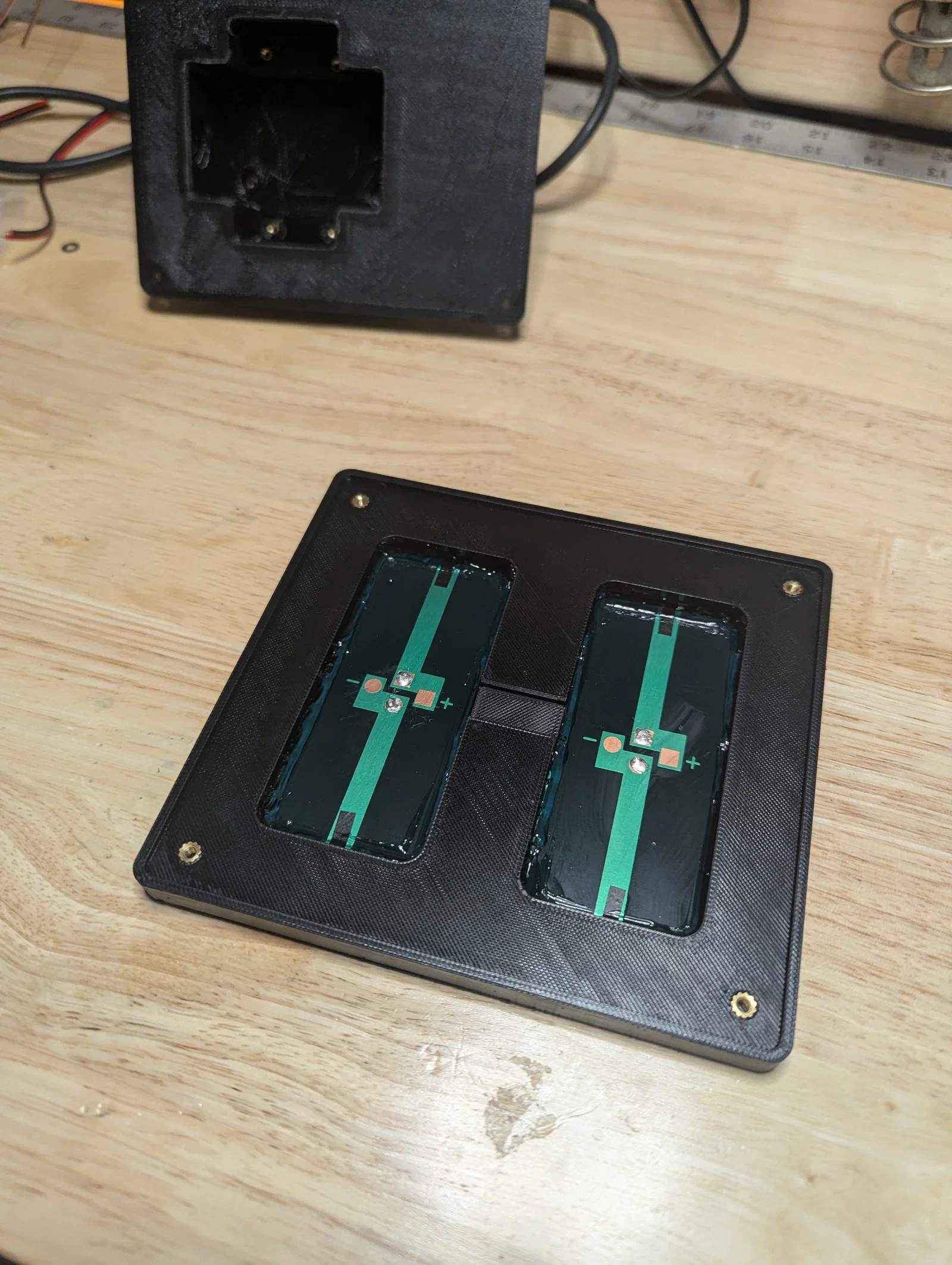

• Dán cố định các tấm pin năng lượng mặt trời và đợi keo khô hoàn toàn

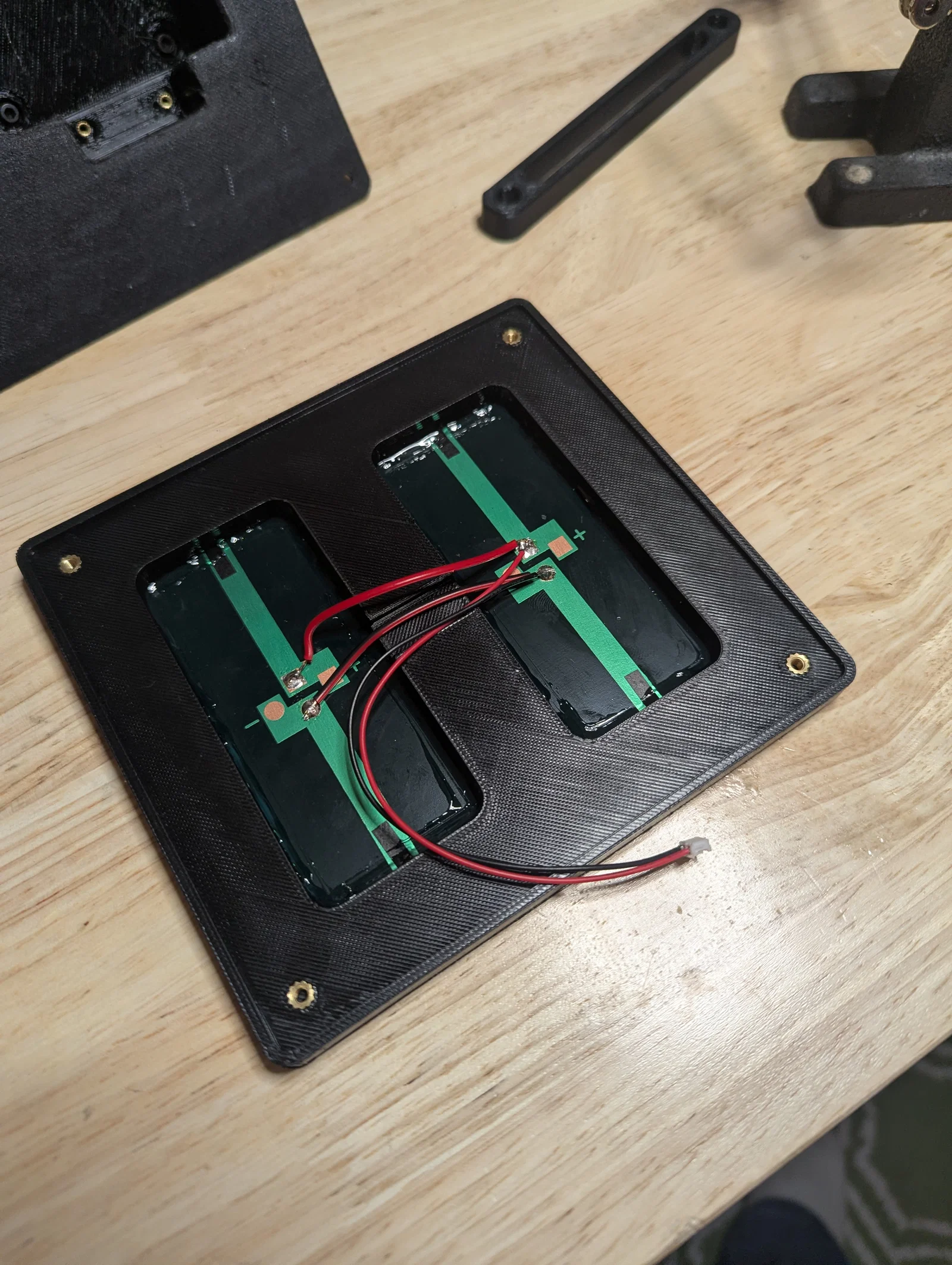

• Gắn đầu nối Micro ZH vào dây dẫn của tấm pin mặt trời
• Cố định pin vào đáy hộp chứa bằng băng dính hai mặt
• Lắp đầu nối antenna SMA vào đúng vị trí thiết kế

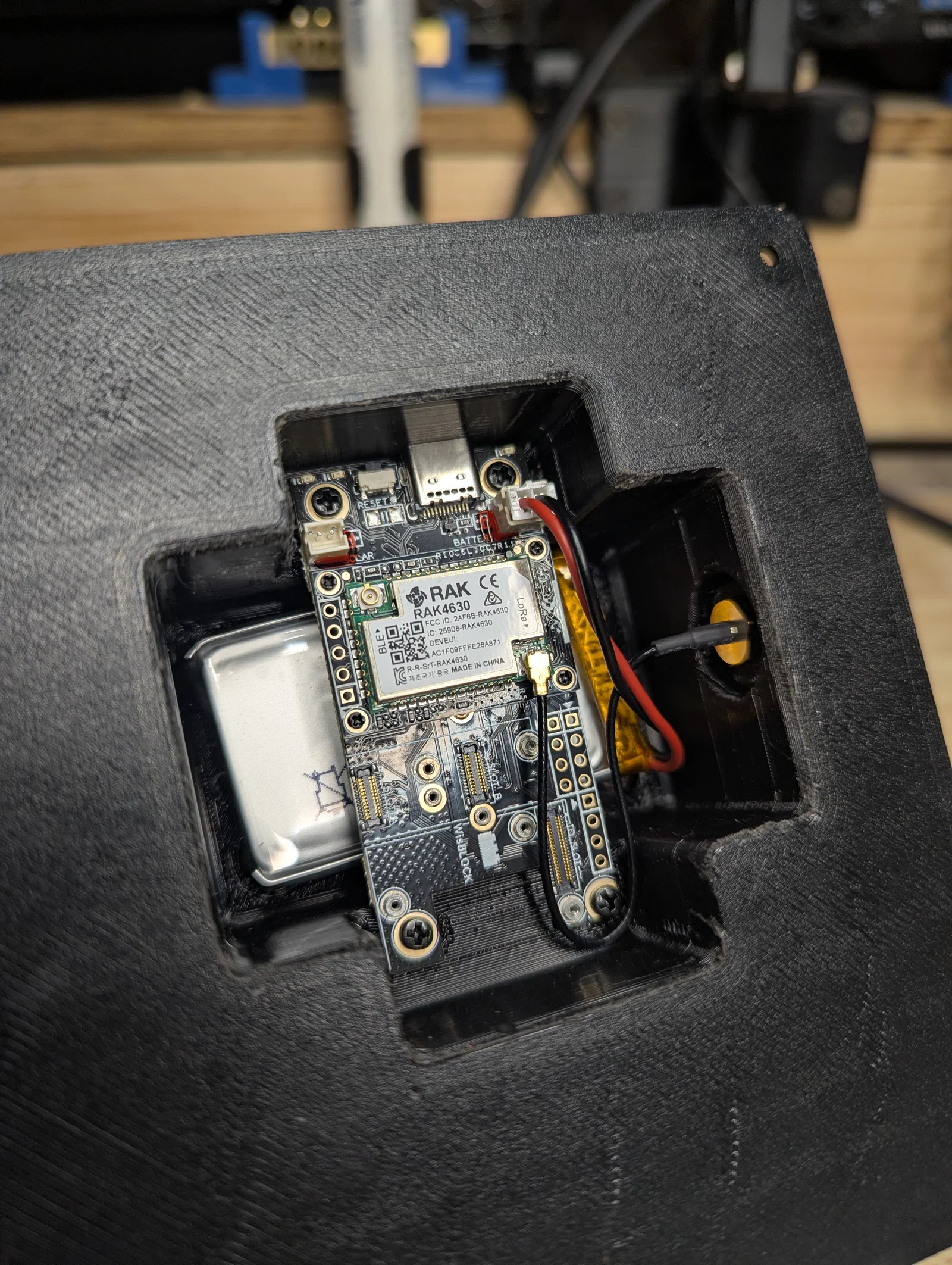

• Lắp bo mạch RAK WisBlock và cố định bằng các ốc vít đi kèm trong bộ kit
• Kết nối pin, antenna và các tấm pin năng lượng mặt trời vào bo mạch

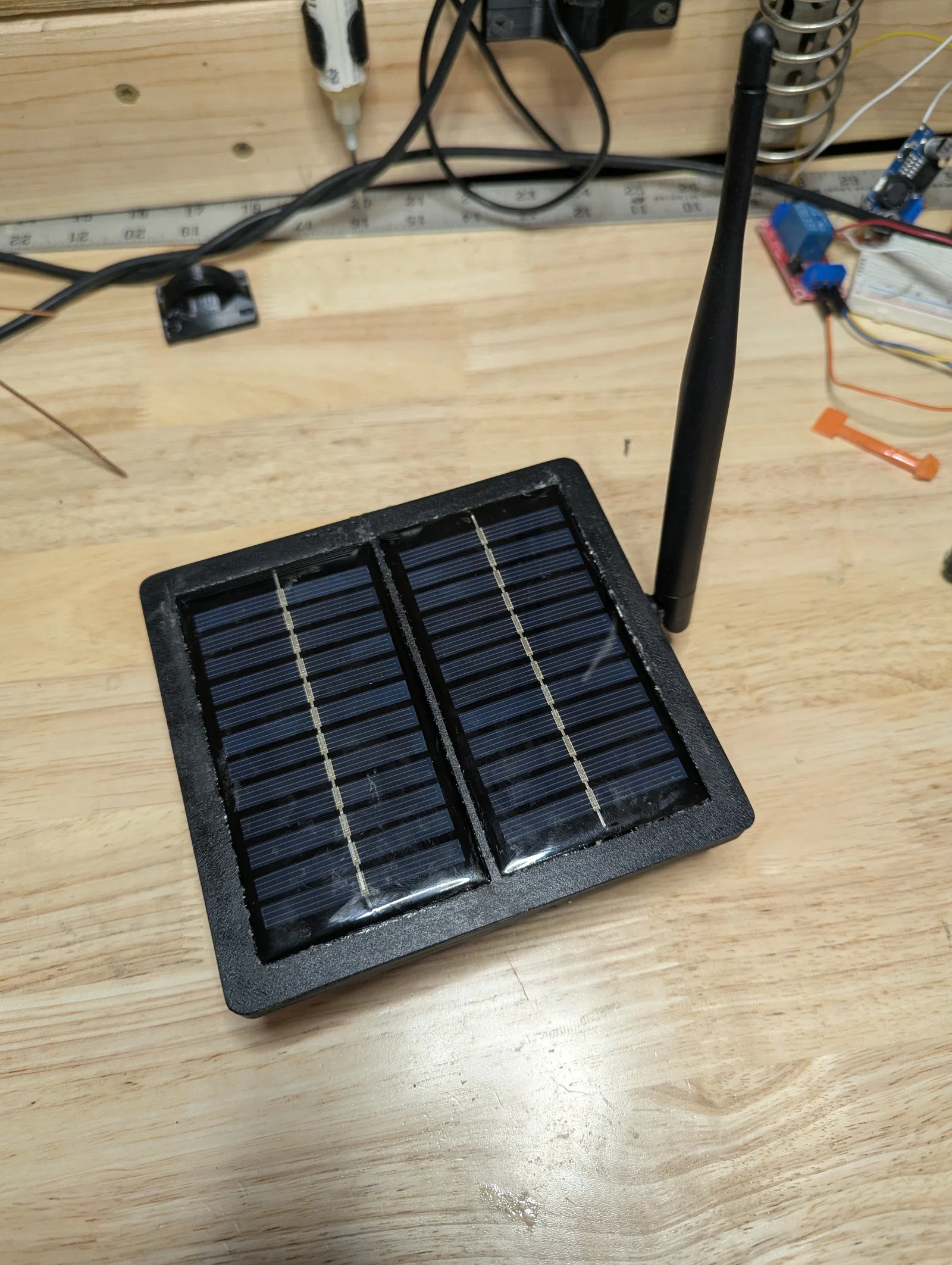

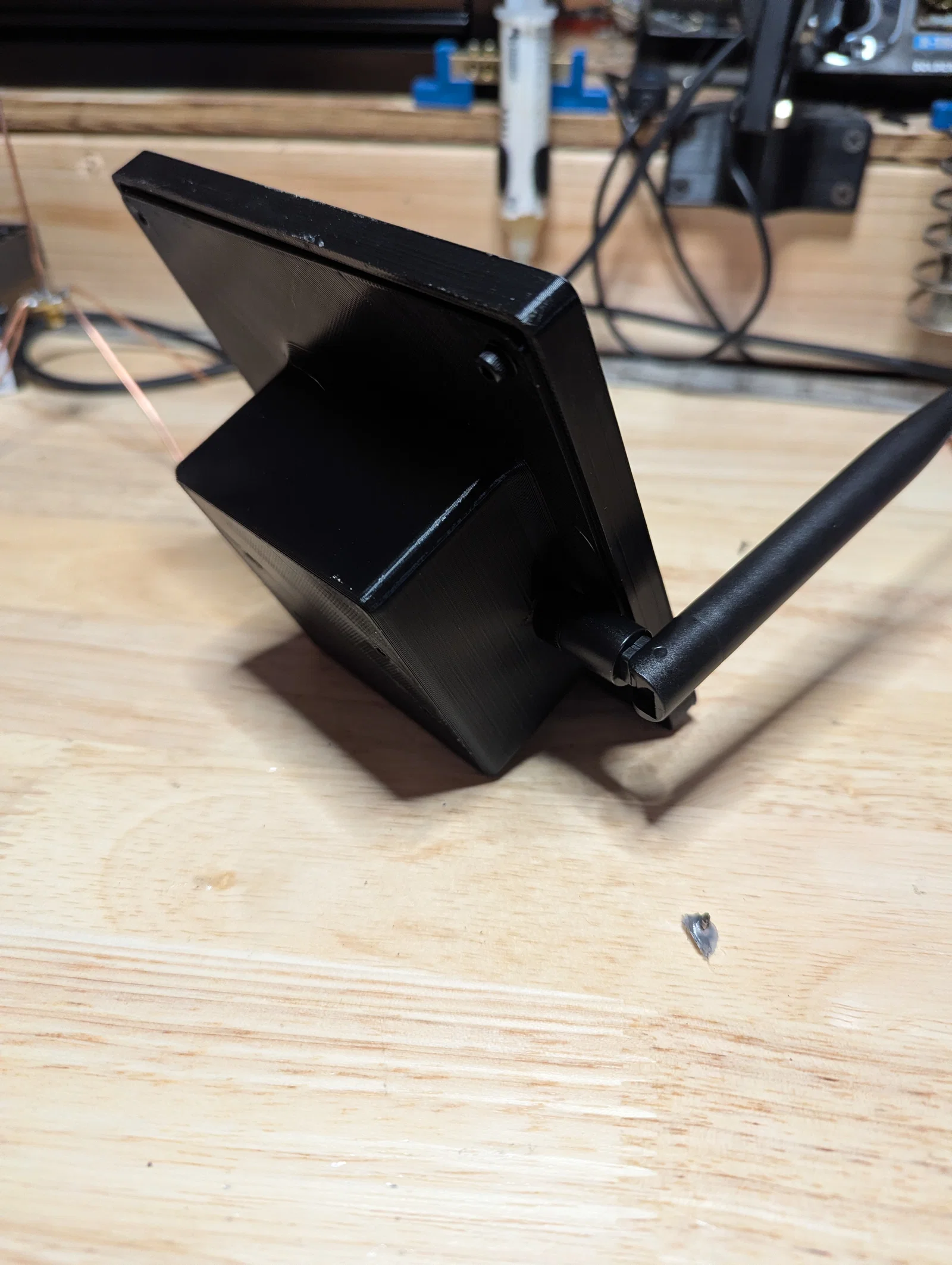

• Lắp ráp hoàn thiện lớp vỏ bảo vệ

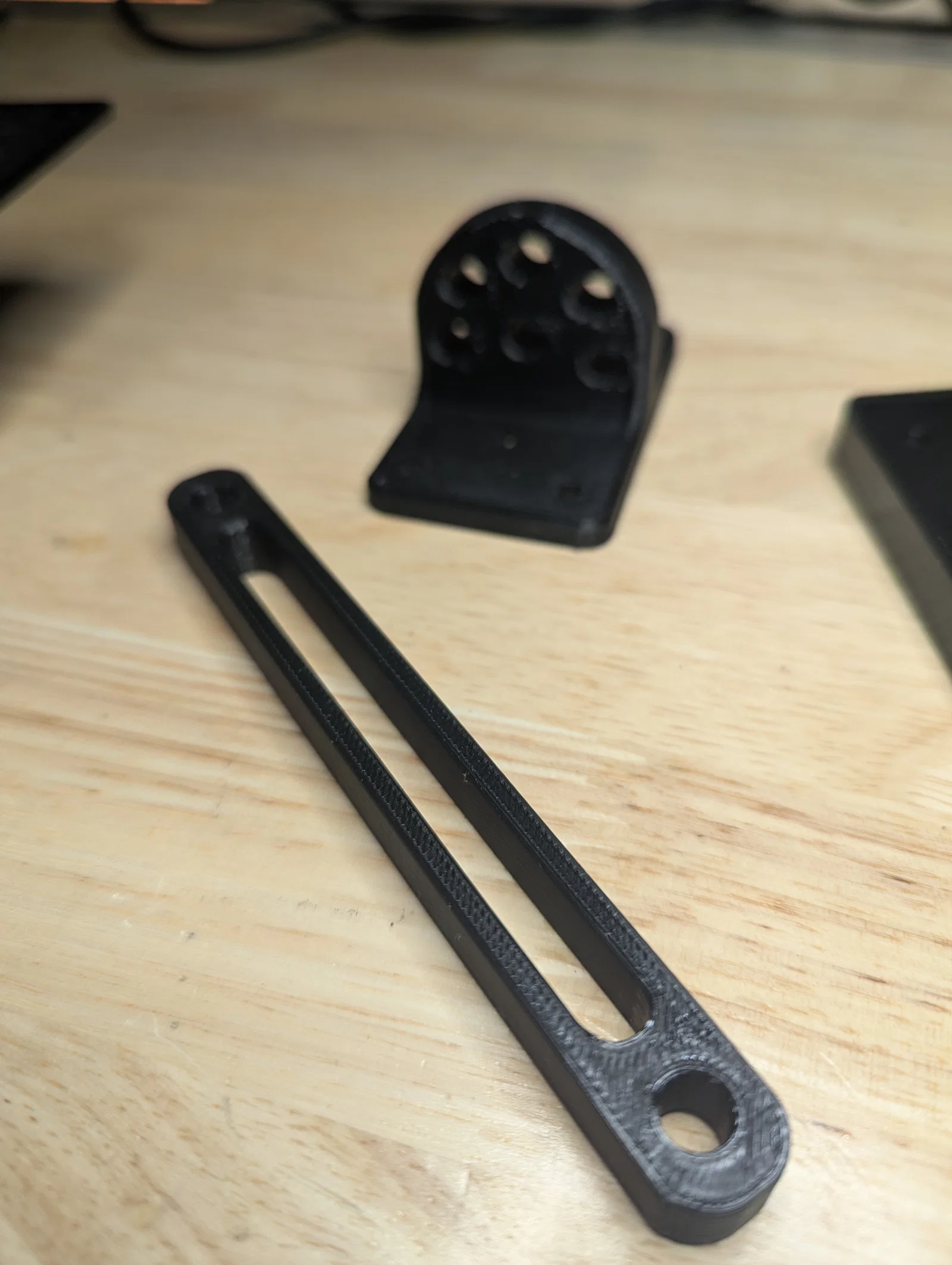

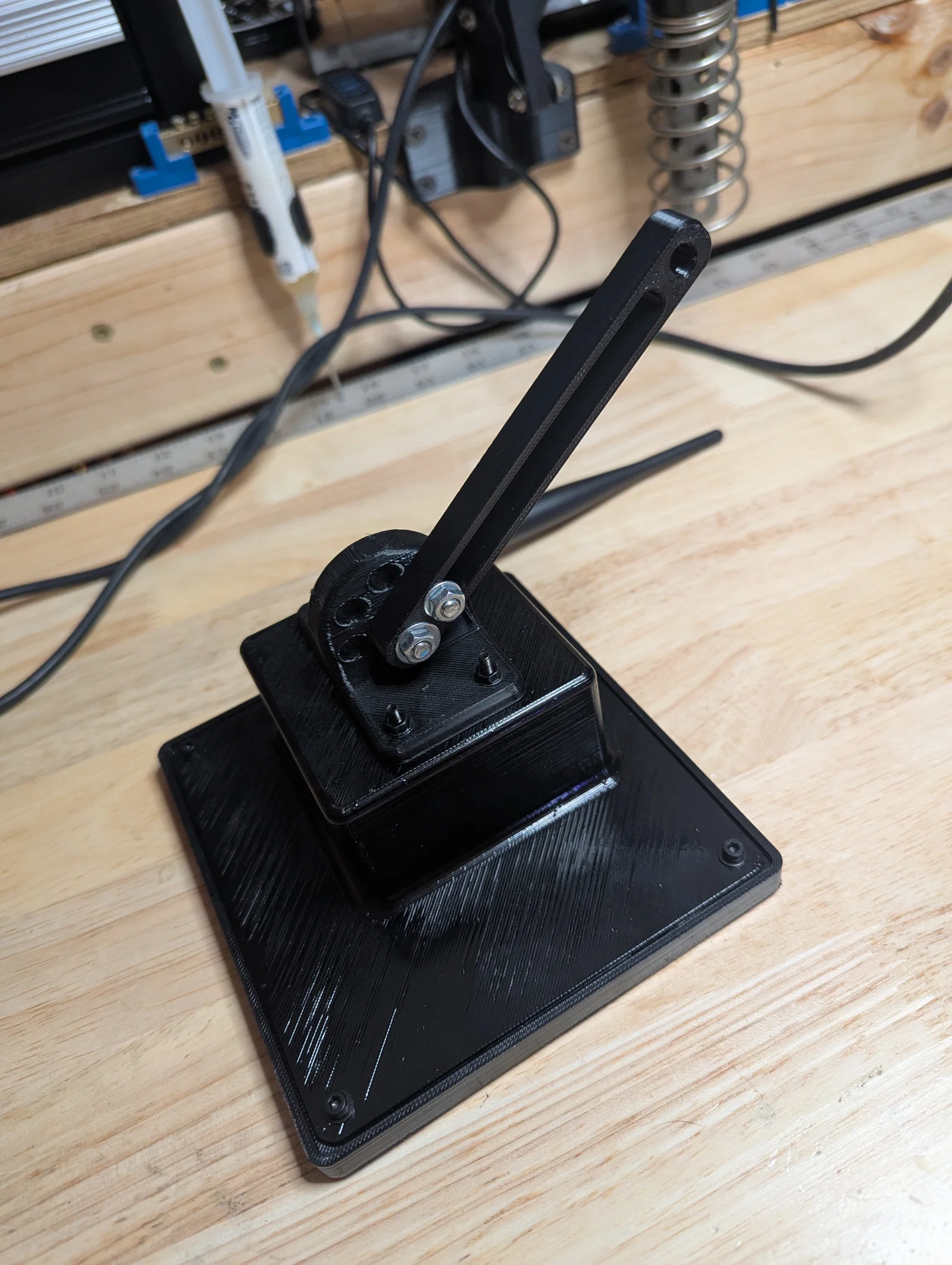

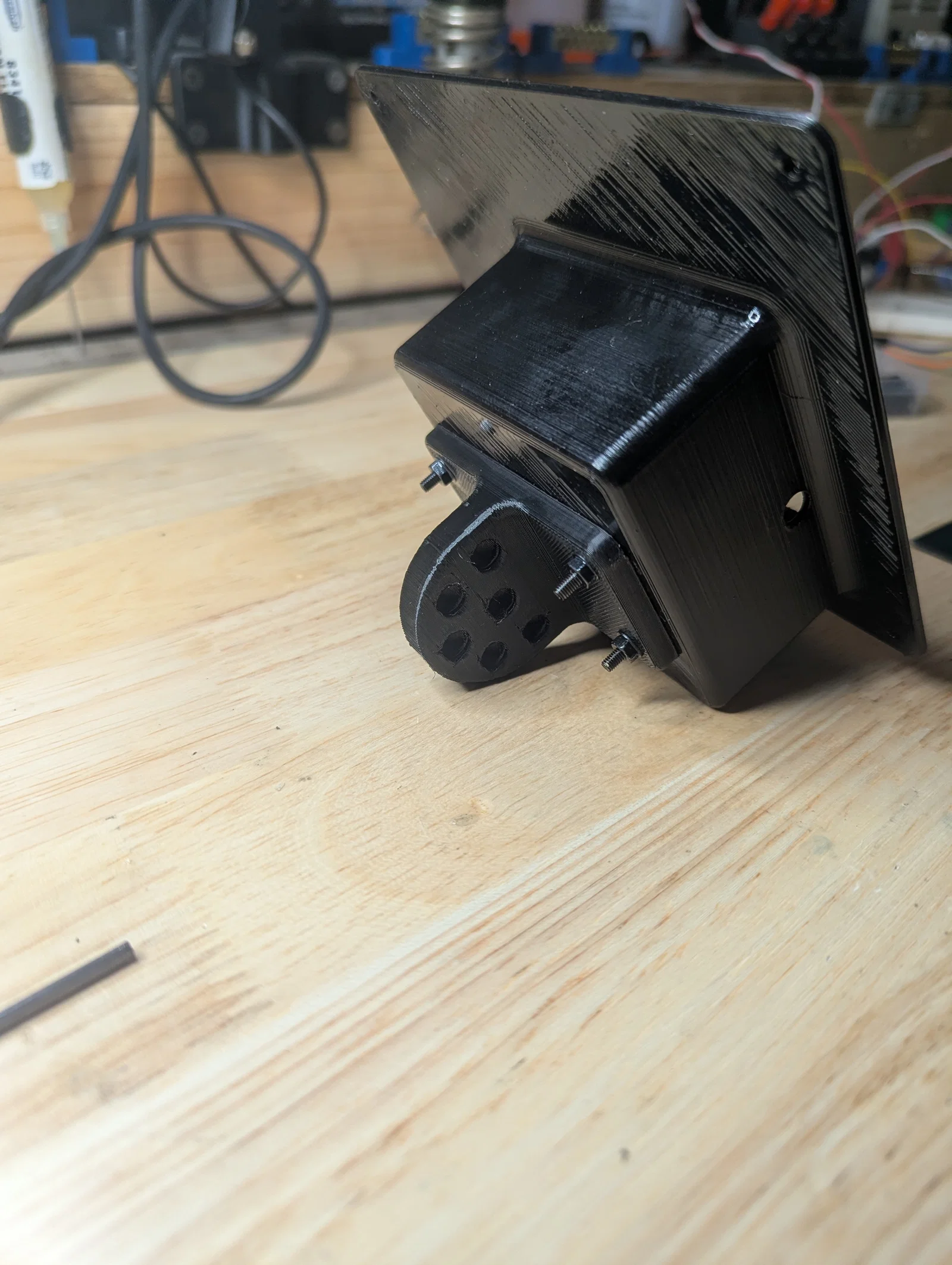

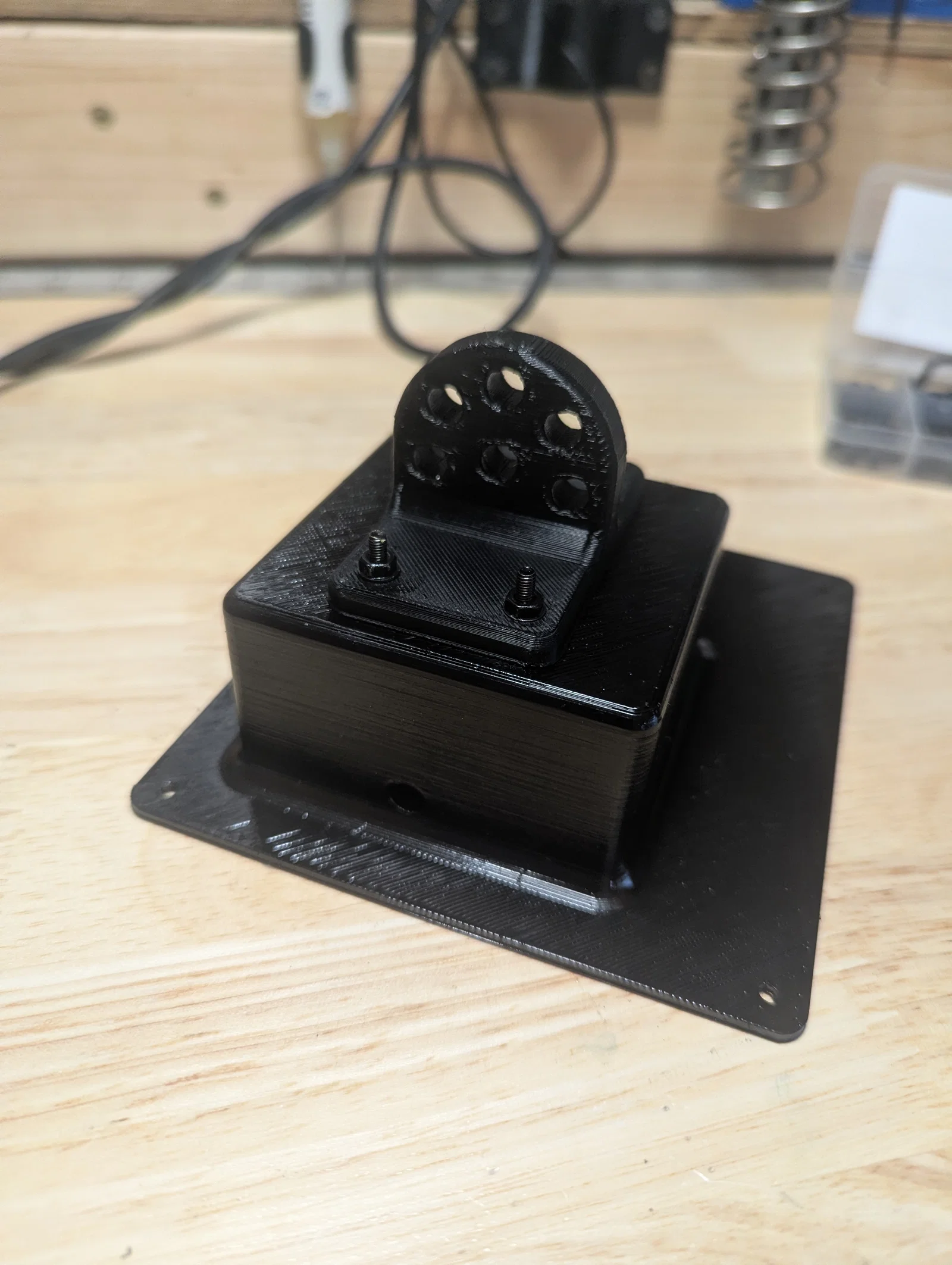

• Thêm các phụ kiện lắp đặt (ốc vít, đai ốc, long đền M5) tùy theo nhu cầu của bạn
