Thanh đỡ ray Märklin H0 R1-30° (dạng module - 1 chi tiết)

Động lực

Khi bạn cần dựng mô hình cầu hoặc đường ray tạm thời, việc tìm được trụ cầu với kích thước phù hợp là rất quan trọng. Việc tận dụng Lego để làm trụ cầu trông không được thật cho lắm. Vì lý do đó, mình đã thiết kế một hệ thống trụ cầu mô hình có thể lắp ghép, giúp bạn tự do tùy chỉnh độ cao trụ theo ý muốn. Để cầu trông thực tế hơn, mình đã thiết kế thêm thanh ray cho đoạn đường cong Märklin Rail-C bán kính R1 30°. Các thành phần này khớp hoàn hảo với hệ thống trụ cầu mô hình và có thể kết nối dễ dàng bằng các chốt cài. Thiết kế này cũng đảm bảo độ linh hoạt cần thiết khi bạn tạo các đoạn dốc cho cầu.

Hệ thống Märklin Rail-C được tối ưu để sử dụng cùng với thiết kế này.

In ấn

Đã in bằng nhựa Prusament PLA (màu Gentleman's Grey). Để hoàn thiện một đoạn đường dốc hoặc cầu, bạn sẽ cần in một số lượng lớn trụ và thanh đỡ ray. Đối với mỗi thanh đỡ ray cong R1, bạn cần in các thành phần sau:

1x H0_Bruecke_R1_30deg_v02.stl (hướng in: dựng đứng) (màu: Gentleman's Grey) 2x H0_Bruecke_Verbinder_v01.stl (hướng in: mặt trái hoặc mặt phải) (màu: Gentleman's Grey)

Lắp ráp

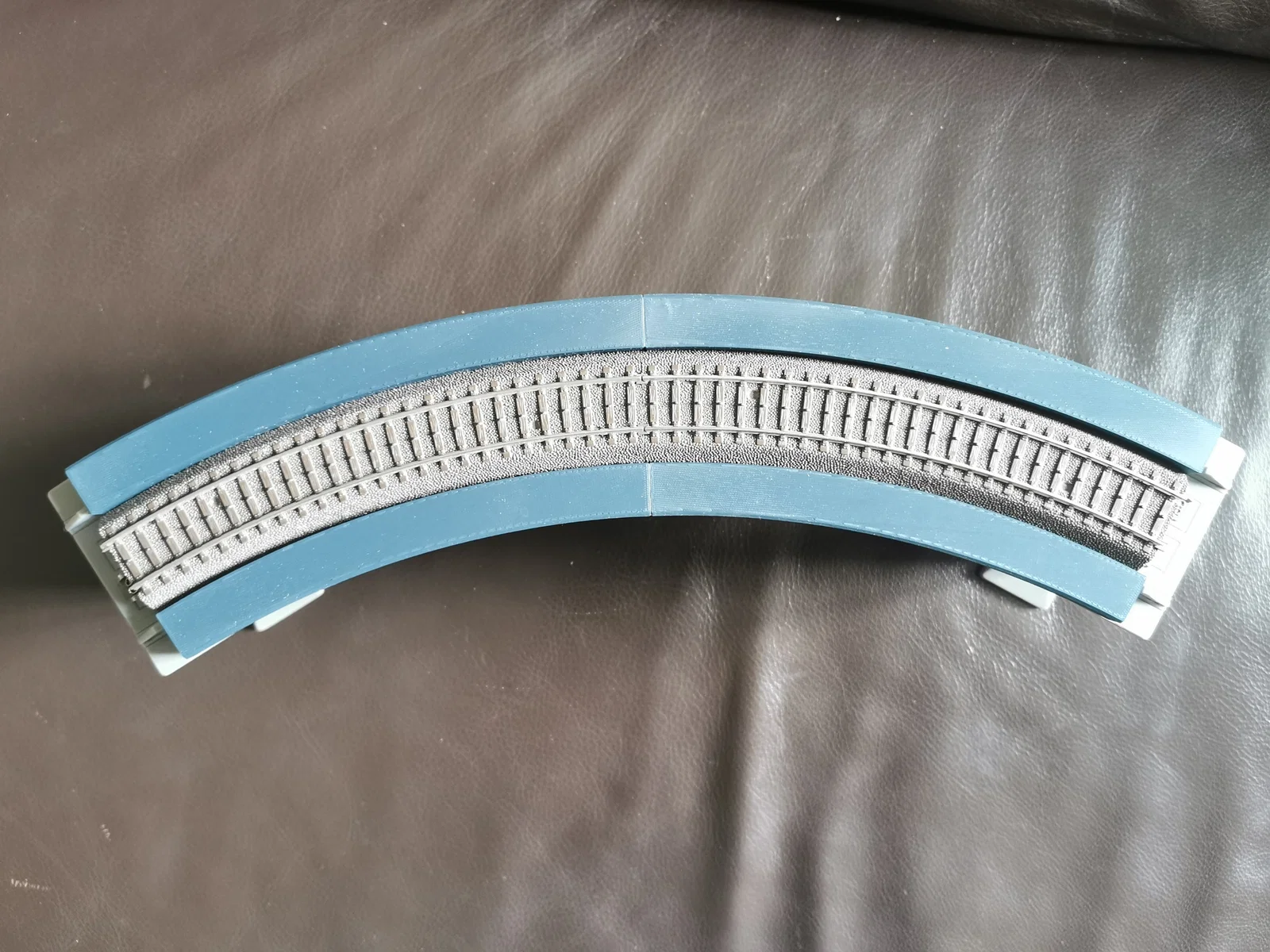

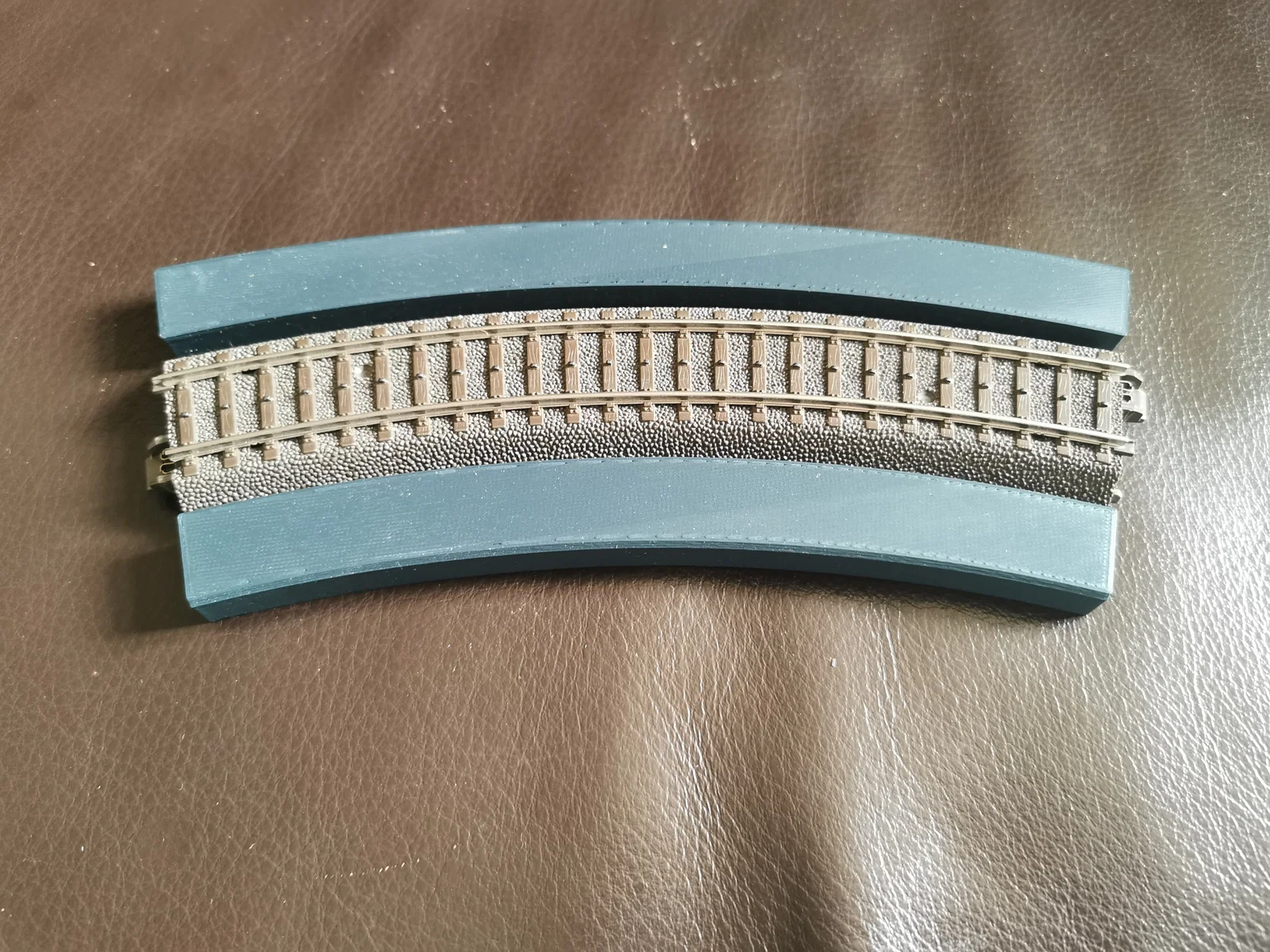

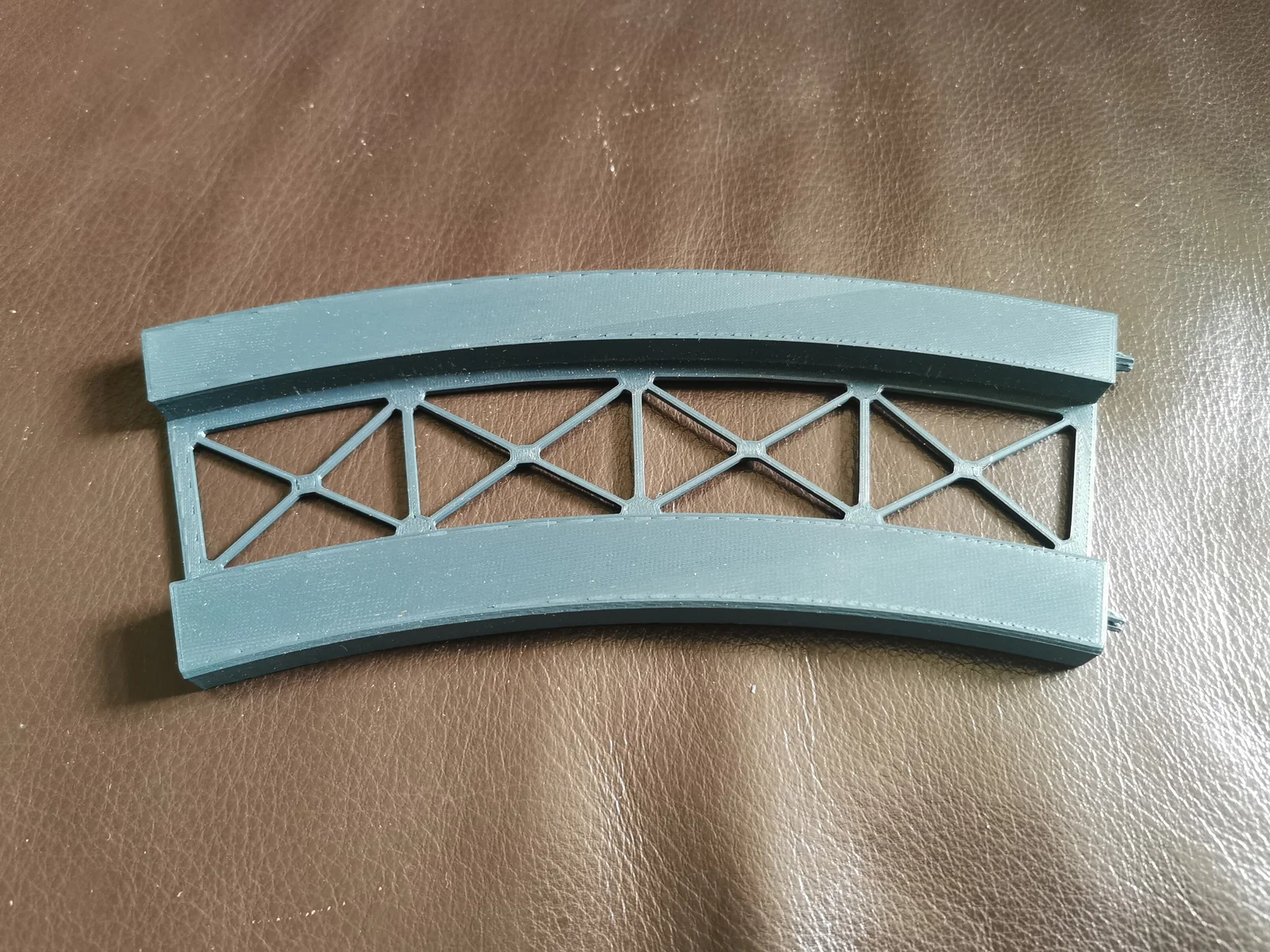

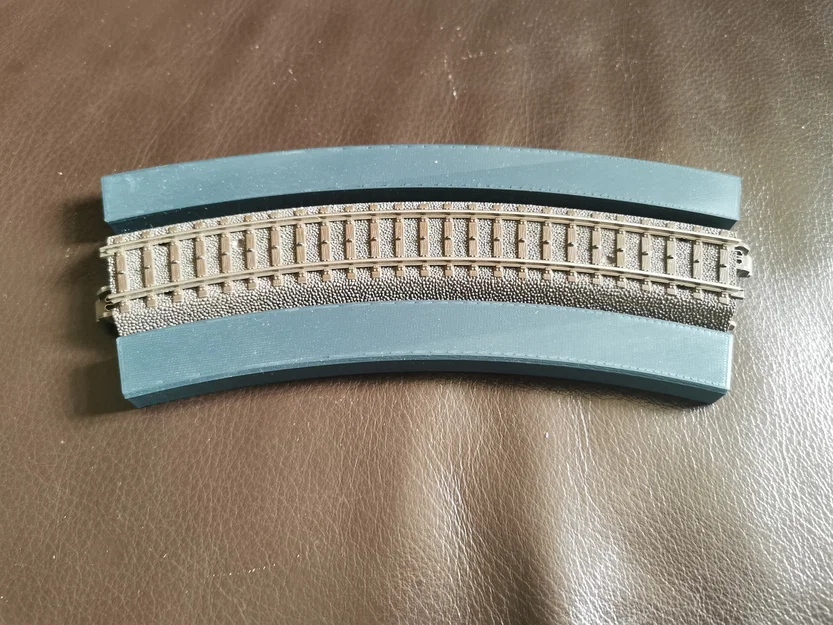

[Rail Support Element R130 v02 complete] Thanh đỡ ray cong R1 được in thành một khối duy nhất.

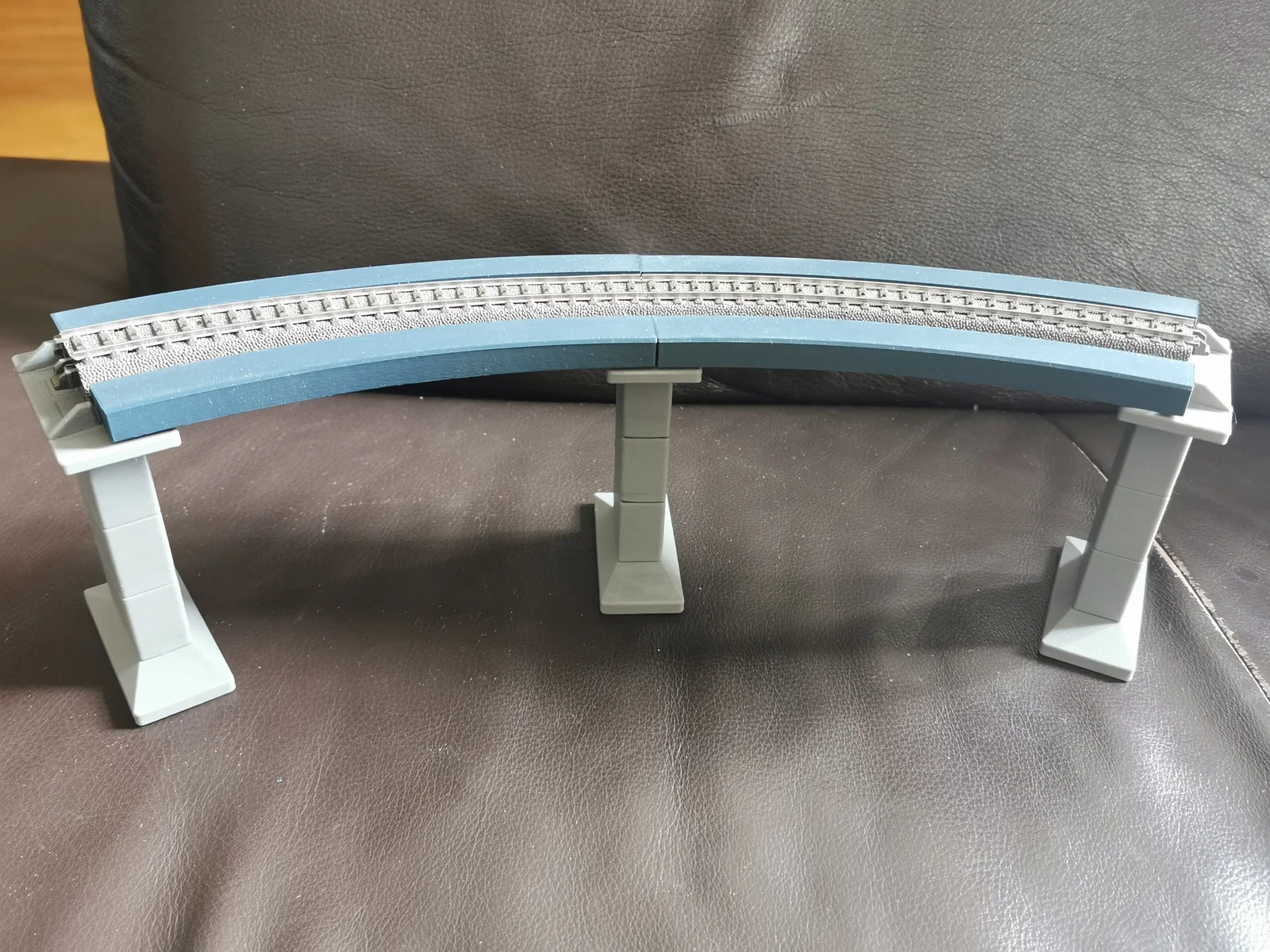

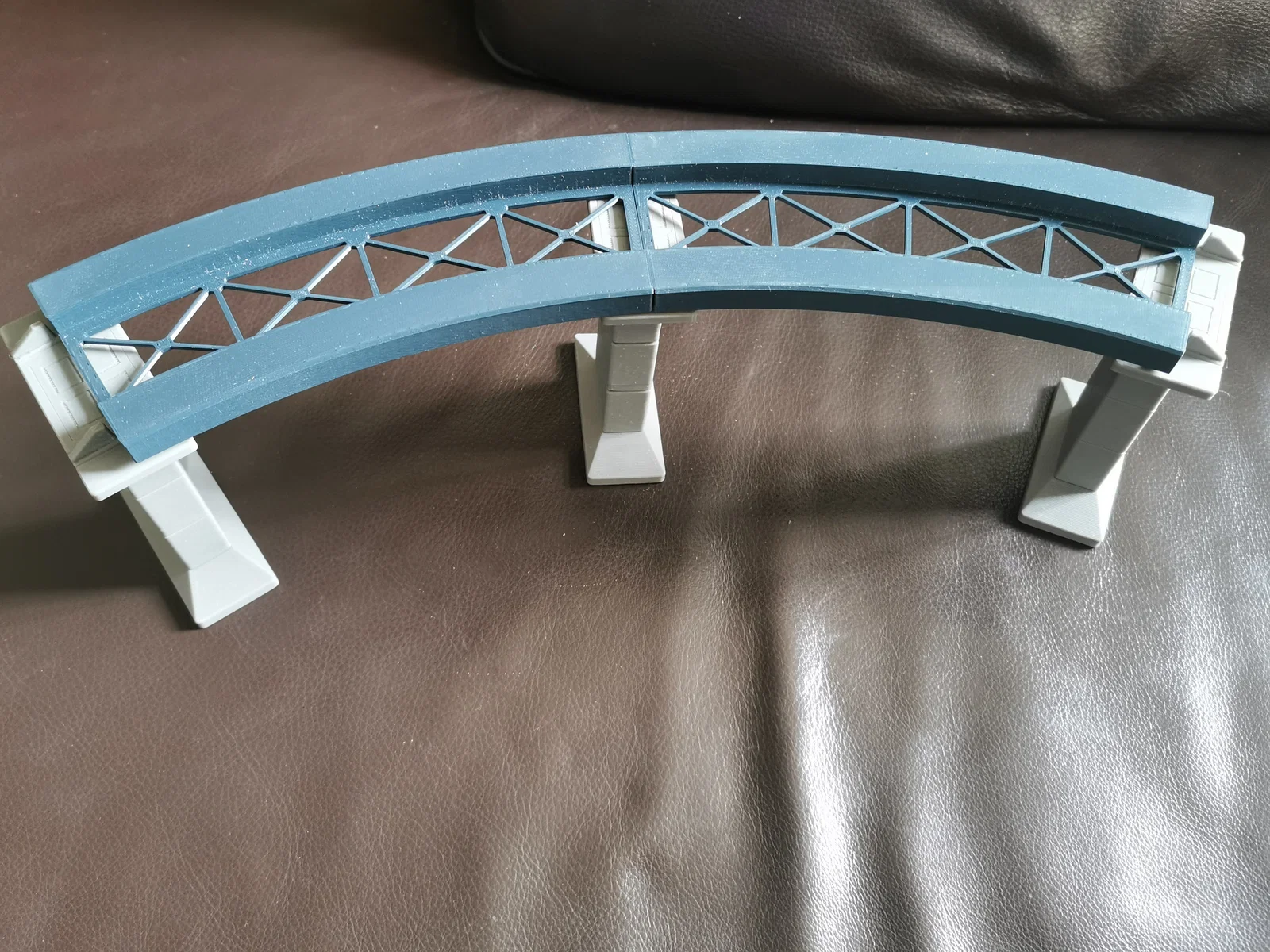

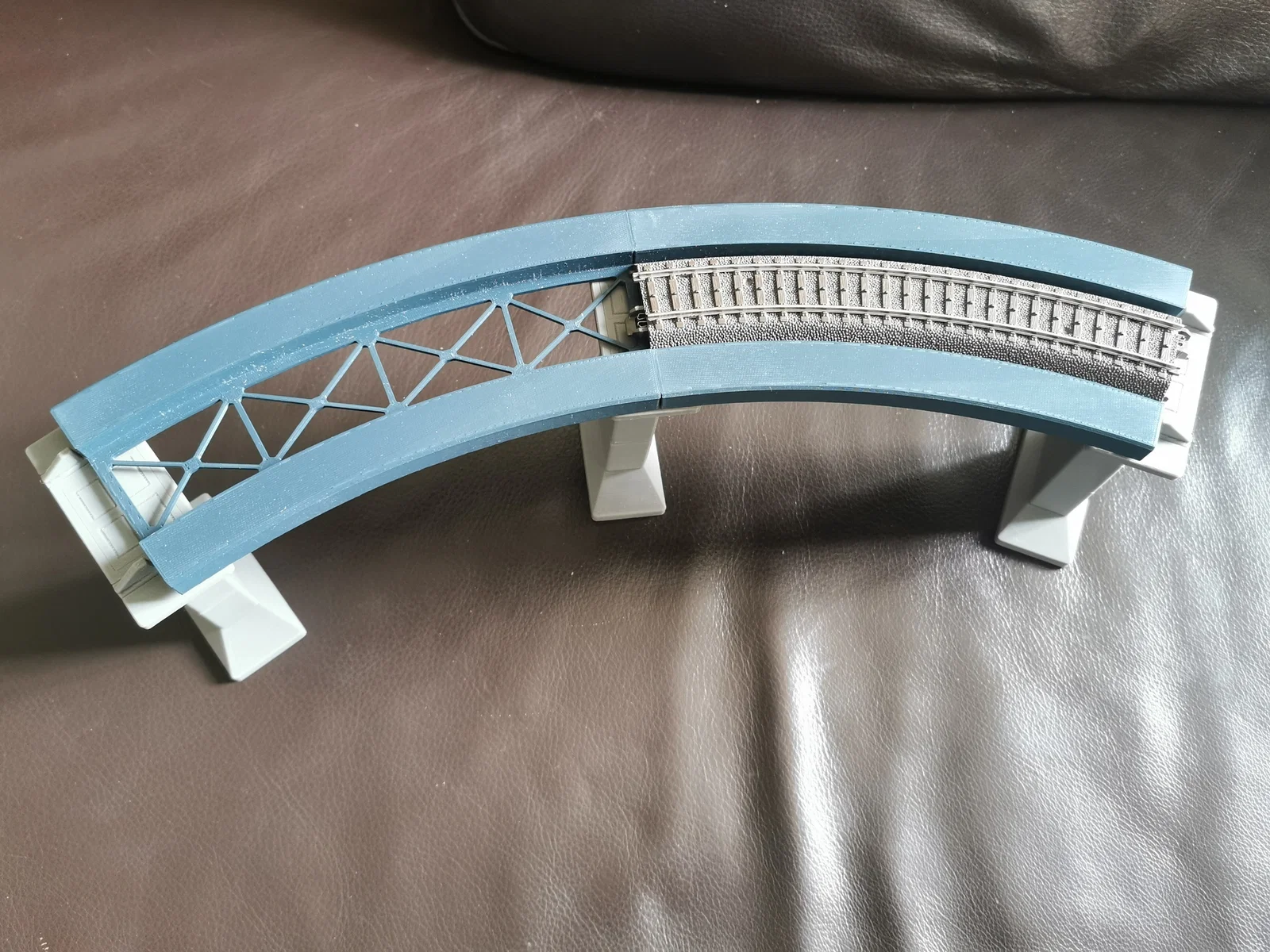

Các chốt cài sẽ được gắn vào những lỗ nhỏ (bên trái và phải) ở hai đầu thanh đỡ. Sau khi lắp xong, các thanh đỡ này sẽ khớp chặt lên hệ thống trụ cầu.

Chúc bạn vui vẻ với mô hình của mình!!!
