Giá đỡ GPU dọc cho vỏ case Lian-Li O11DXL-X (Watercooled)

Bạn thích mẫu này? Hãy ủng hộ mình nhé.

Website: https://pixelglance.com
Mua file in 3D: https://cults3d.com/en/users/PixelGlance

Tóm tắt

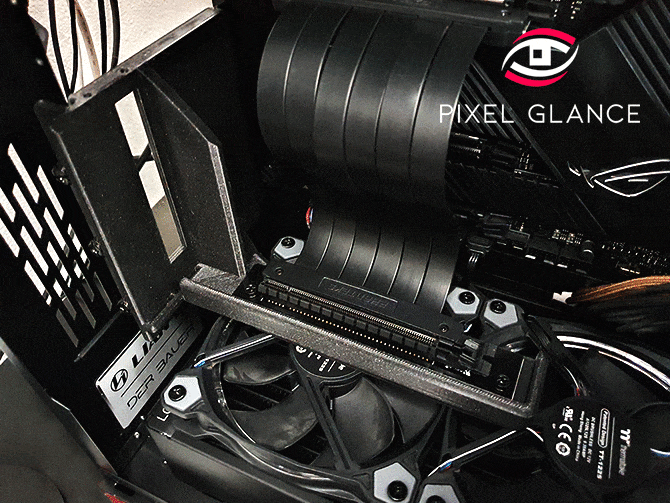

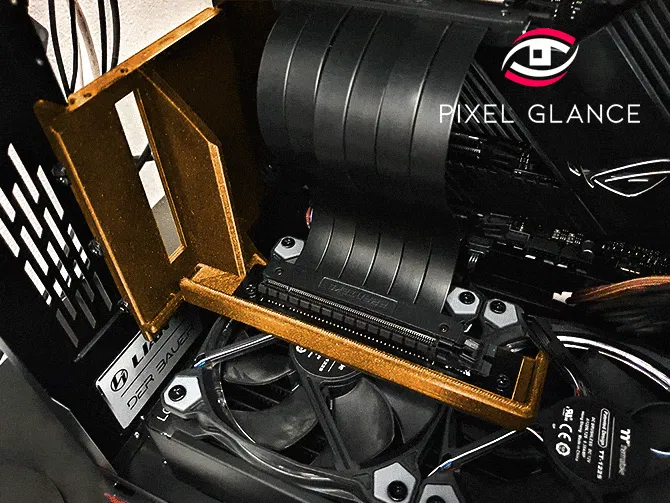

Đây là giá đỡ dọc (Vertical Bracket) dành cho các dòng GPU tản nhiệt nước, được thiết kế vừa khít cho vỏ case Lian-Li O11DXL-X. Ngoài ra, nó cũng đã được kiểm chứng là lắp vừa vặn cho dòng O11 Dynamic EVO.

Thiết kế này mang lại độ chắc chắn vượt trội so với hầu hết các loại bracket trên thị trường, đồng thời có phần nới rộng ra phía trước và nâng nhẹ lên trên, giúp tạo thêm không gian phía sau card cho dây cáp, đường ống nước và lắp vừa vặn các bộ tản nhiệt cỡ lớn bên dưới GPU.

Đặc điểm nổi bật

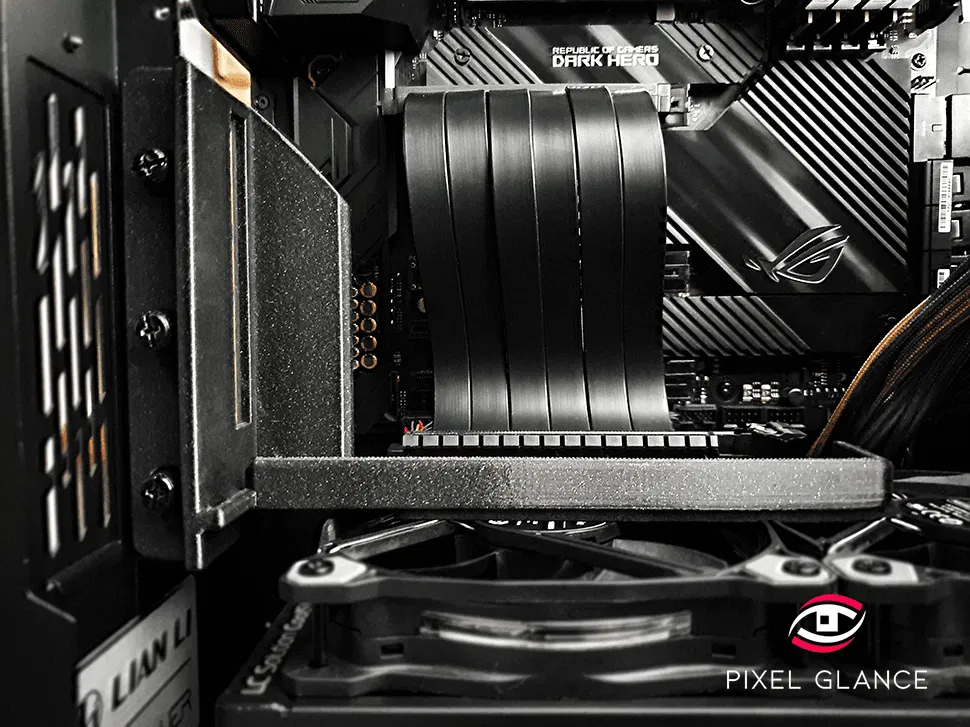

• Có phần rìa (brim) giúp che giấu dây riser một cách thẩm mỹ.
• Thiết kế phần đáy mỏng giúp tối ưu luồng không khí.
• Góc 90° cực kỳ chắc chắn, đảm bảo ổn định tối đa ở mọi hướng.
• Độ lệch phía trước tạo không gian cho ống nước và dây cáp, đồng thời nhìn thẩm mỹ hơn.
• Thiết kế nâng nhẹ lên trên, khoảng cách hoàn hảo để lắp các radiator cỡ lớn.

Các loại Riser tương thích

Mình đã thử nghiệm với các dòng sau, nhưng hầu hết các loại riser trên thị trường đều sẽ lắp vừa:

• LINKUP - AVA5 Armour PCIE 5.0 Riser Cable
• LIAN LI - PW-PCI-420 PCIE 4.0 Riser Cable

Lưu ý quan trọng

Như đã đề cập, sản phẩm này được thiết kế riêng cho: Case: Lian-Li O11DXL-X

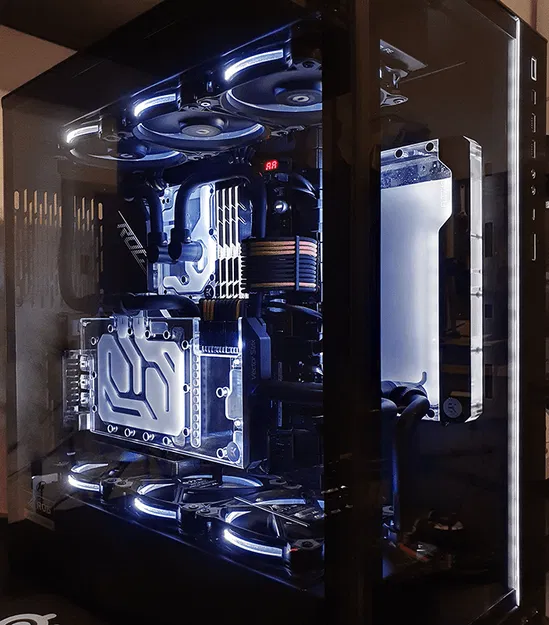

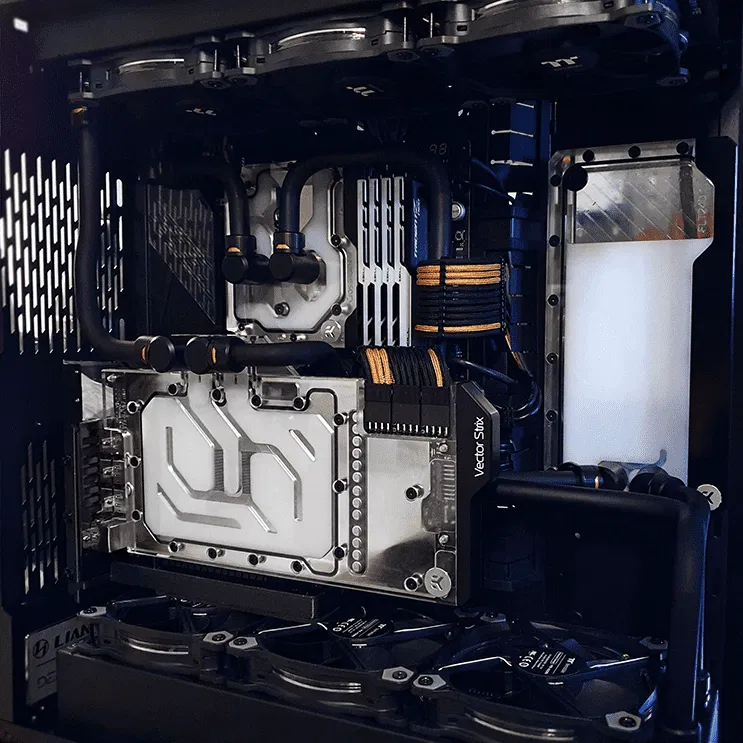

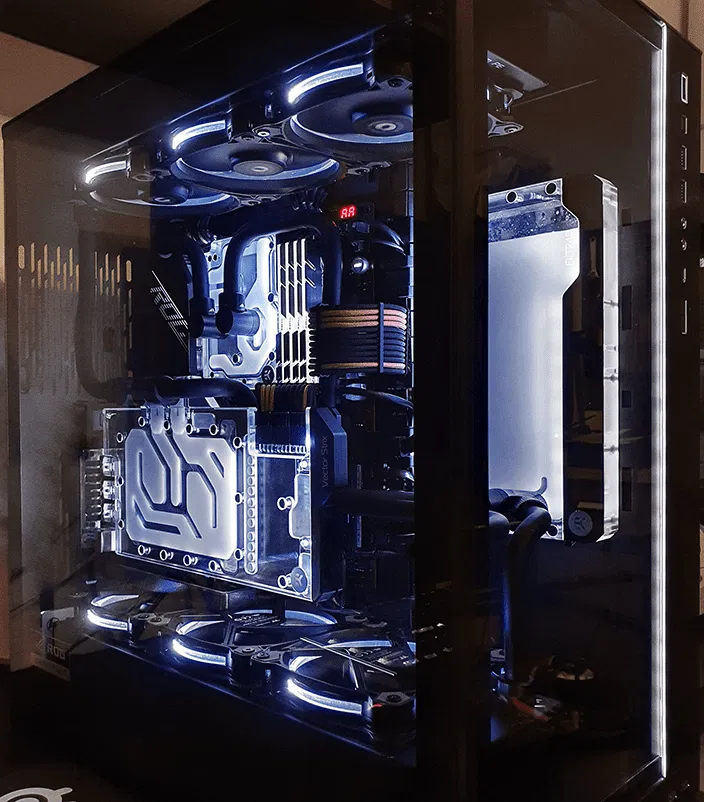

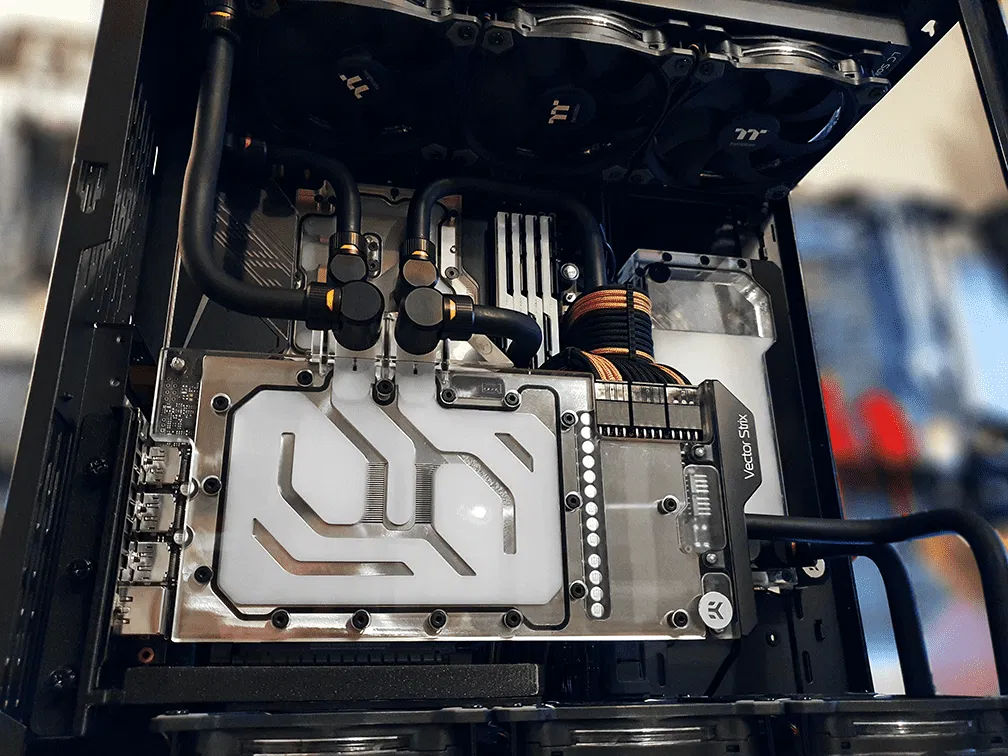

Mình đã test với: Block tản nhiệt GPU:

• EKWB EK-Quantum Vector³ Astral RTX 5090
• EKWB Vector Strix cho ASUS RTX 3090 Radiator đáy:
• EKWB EK-Coolstream XE 360

Ngoài ra, do thiết kế lệch về phía trước, khe cắm thứ 2 của cổng xuất hình GPU sẽ bị che khuất. Trường hợp của mình thì chỉ mất 1 cổng HDMI, tùy thuộc vào loại GPU của các bạn.

Có lắp vừa không?

Giá đỡ này phù hợp với hầu hết các loại GPU, cả bản có block nước và không, nhưng các bạn nhớ kiểm tra kỹ trước khi in nhé. Các loại riser và case khác có thể sẽ dùng được, nhưng case PC là yếu tố thay đổi nhiều nhất. Nếu không vừa, các bạn có thể tùy chỉnh lại theo nhu cầu vì đây không phải là thiết kế dạng đa năng.

Hãy để lại bình luận nếu bạn lắp vừa với cấu hình của mình để mọi người khác cùng tham khảo nhé.

Tại sao lại tự thiết kế?

Mình đã thử qua nhiều loại bracket mua sẵn nhưng nhận thấy không loại nào cung cấp đủ không gian phía sau GPU cho hệ thống ống nước của mình. Một là nó bị cấn vào radiator ở dưới, hai là nó đặt quá cao làm che mất hơn nửa bo mạch chủ. Nhìn rất xấu, không chắc chắn và làm hỏng toàn bộ ý tưởng đi ống nước của mình.

Vì vậy, mình quyết định tự thiết kế một chiếc Vertical GPU Bracket đáp ứng mọi yêu cầu của bản thân.

Thông số in

Máy in: i3 MK2.5 Raft: Không Support: Có Độ phân giải: 0.2 Infill: 20% Nhựa in: Prusament PETG Galaxy Black

Lời khuyên: Nên dùng nhựa ASA hoặc PETG để tránh bị biến dạng do nhiệt độ từ back-plate của GPU. In ở tư thế đứng, chỉ cần thêm support cho phần cánh tay giữ riser là sẽ in rất dễ dàng.
