Camera Tập Nội Soi Cột Sống

Thông tin thiết kế

Thiết kế cơ khí và cấu trúc của thân camera được thực hiện bởi:

TS. José Aguiomar Foggiatto
Kỹ sư cơ khí
Giáo sư tại Đại học Công nghệ Liên bang Paraná (UTFPR), Brazil

Ông là người thiết kế chính chịu trách nhiệm phát triển CAD cho cấu trúc camera này.

Phản hồi lâm sàng và điều chỉnh quy trình phẫu thuật để đảm bảo tính công thái học nội soi thực tế được đóng góp bởi:

BS. Álynson Larocca Kulcheski
Bác sĩ Chấn thương chỉnh hình
Giáo sư tại Đại học Liên bang Paraná (UFPR), Brazil

TS. BS. Edmar Stieven Filho
Bác sĩ Chấn thương chỉnh hình
Giáo sư tại Đại học Liên bang Paraná (UFPR), Brazil

Mô tả

Camera tập nội soi cột sống in 3D này được phát triển như một phần của dự án mô phỏng chi phí thấp đã được kiểm chứng dành cho việc đào tạo phẫu thuật nội soi lấy nhân đệm cột sống thắt lưng.

Bài báo đầy đủ:

• https://www.scielo.br/j/coluna/a/fptyyFVbQSHLjpmJvh7MdDN/?format=pdf&lang=en

• https://www.scielo.br/j/rcbc/a/MzfBPBwGZwwSgSKd4k5Mx7f/?format=pdf&lang=en

Kiểm chứng mô phỏng 3D cho đào tạo nội soi cột sống
Coluna/Columna. 2026;25(1):e296314
DOI: 10.1590/S1808-185120262501296314

Tác giả (theo thứ tự xuất bản):

Letícia Hatori Miyamoto
Álynson Larocca Kulcheski
Lucas Santiago
Edmar Stieven Filho
Xavier Soller Graells

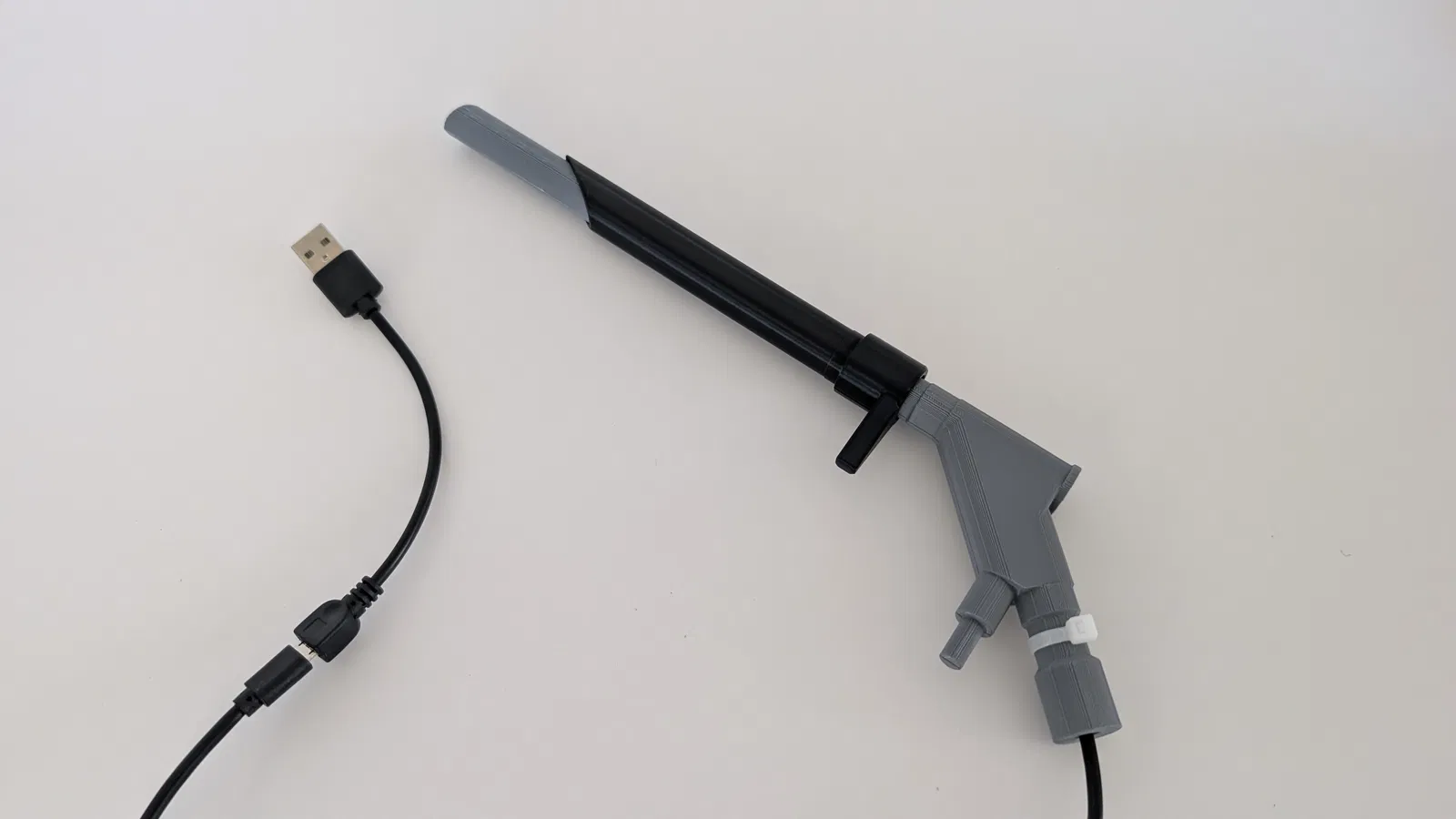

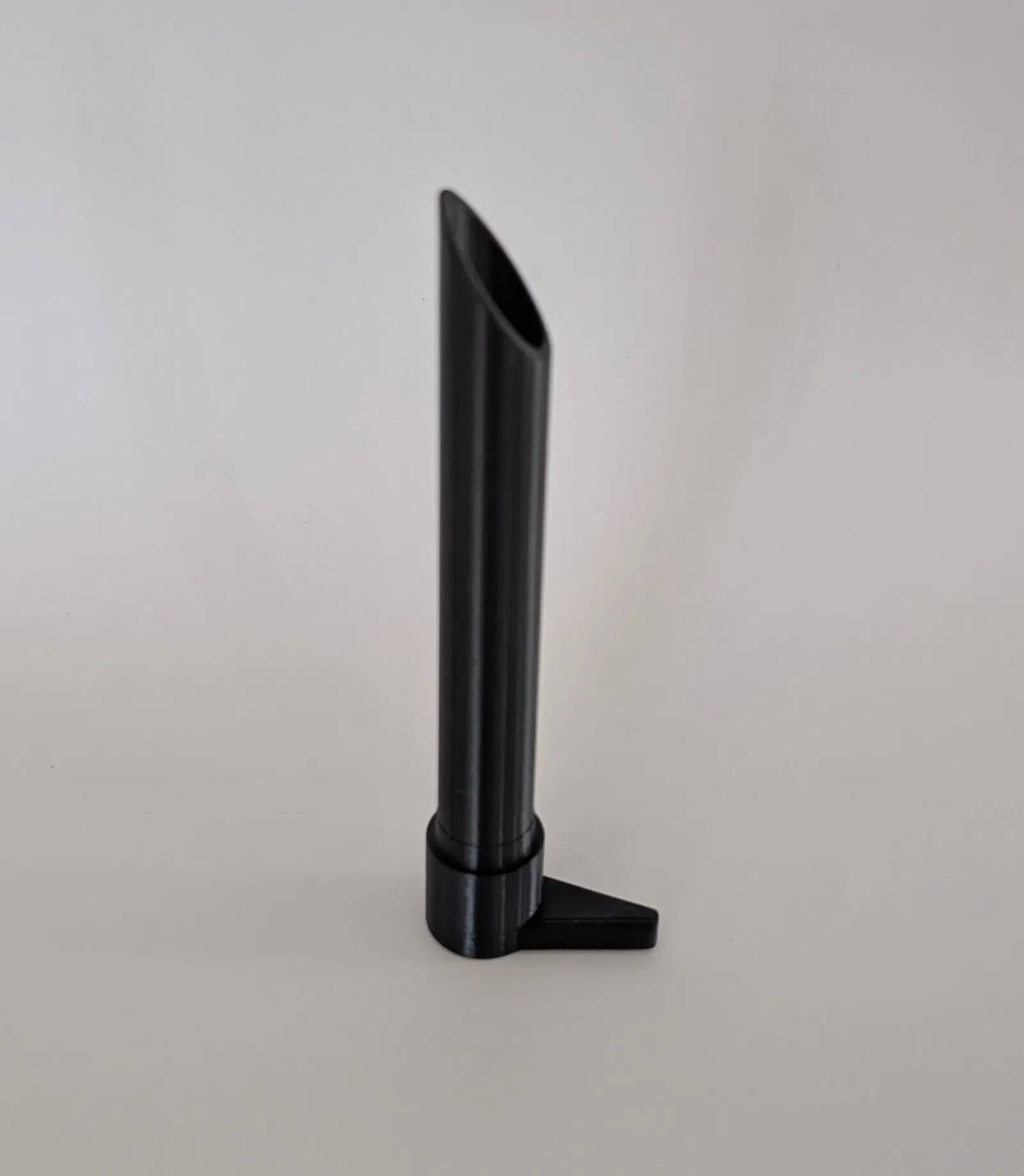

Mô hình camera được thiết kế để mô phỏng tỷ lệ và độ nghiêng đầu xa của ống nội soi cột sống thắt lưng truyền thống, cho phép tập luyện kỹ thuật tam giác, định hướng giải phẫu và thao tác dụng cụ cơ bản trong môi trường mô phỏng khô.

Tóm tắt nghiên cứu:

Dự án nhằm mục đích tạo và kiểm chứng một mô hình mô phỏng có thể tái tạo, chi phí thấp cho đào tạo phẫu thuật nội soi cột sống thắt lưng. Mô hình bao gồm cột sống thắt lưng in 3D (L1–S1), mô phỏng dây chằng vàng bằng EVA, đĩa đệm được đúc và camera nội soi in 3D kết hợp với camera thăm dò USB.

Mô hình đã được đánh giá thực tế bởi 10 bác sĩ phẫu thuật cột sống có kinh nghiệm sử dụng bảng câu hỏi thang đo Likert. Kết quả cho thấy:

• 100% đồng ý về tính hữu ích trong đào tạo bác sĩ mới
• 100% đồng ý về tính áp dụng các thao tác phẫu thuật vào thực tế
• Sự đồng thuận cao về việc hỗ trợ nhận diện giải phẫu

Thông số kỹ thuật của camera:

• Tổng chiều dài: 259.54 mm
• Đường kính ngoài: 12.5 mm
• Đầu xa nghiêng 25°
• Kênh làm việc bên trong: 4.2 mm
• Thiết kế dạng hai mảnh dọc
• Tương thích với camera nội soi USB linh hoạt có đèn LED

⚠ Mô hình này chỉ dành riêng cho mục đích giáo dục và mô phỏng.
Đây KHÔNG phải là thiết bị y tế và không được sử dụng trong các quy trình lâm sàng.

Hướng dẫn lắp ráp (Từng bước)

Bạn cần chuẩn bị:

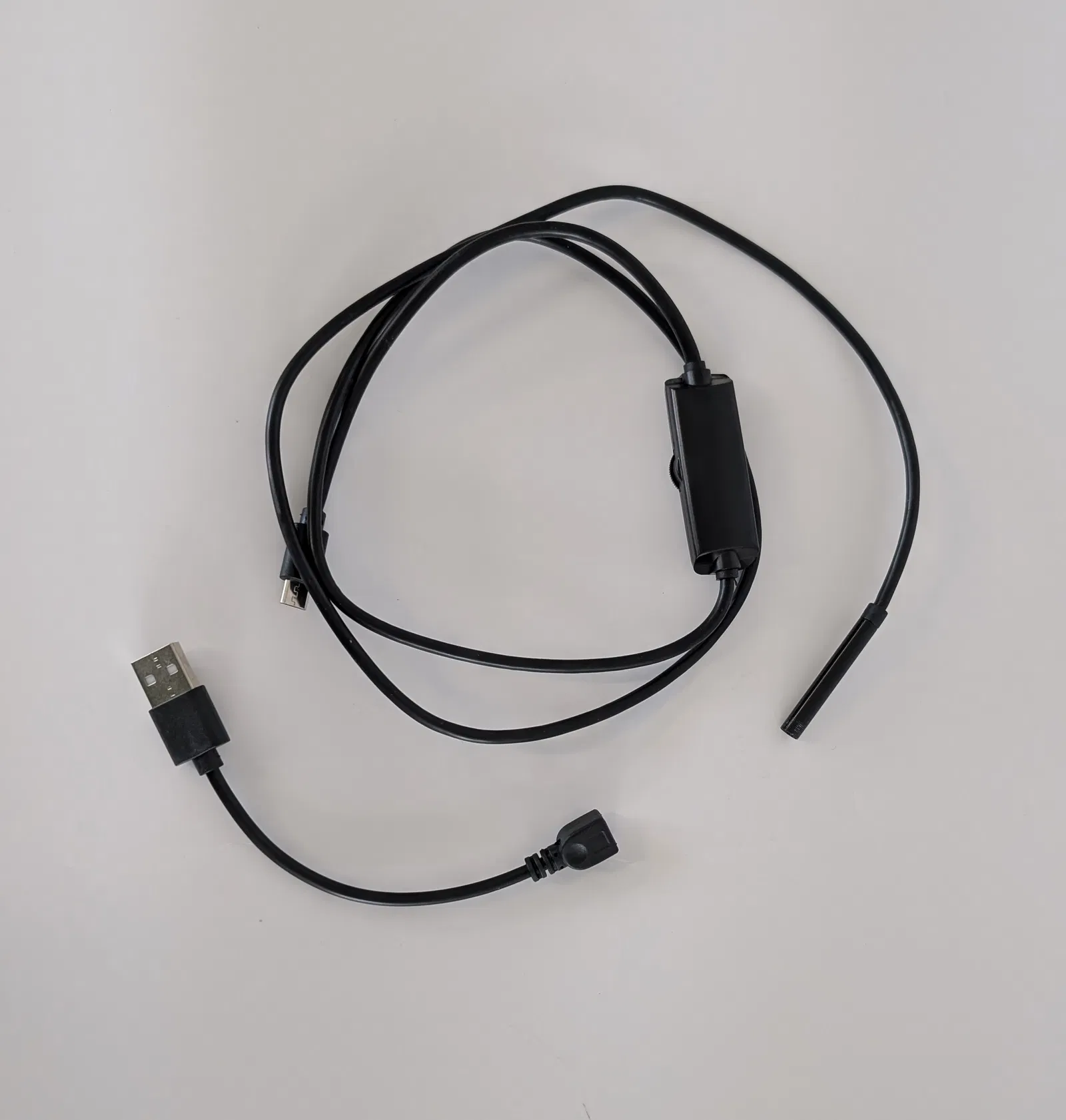

• Camera nội soi USB 5 mm
• Keo dán cyanoacrylate hoặc loại keo ưa thích của bạn

Bước 1 — Xác định hướng camera

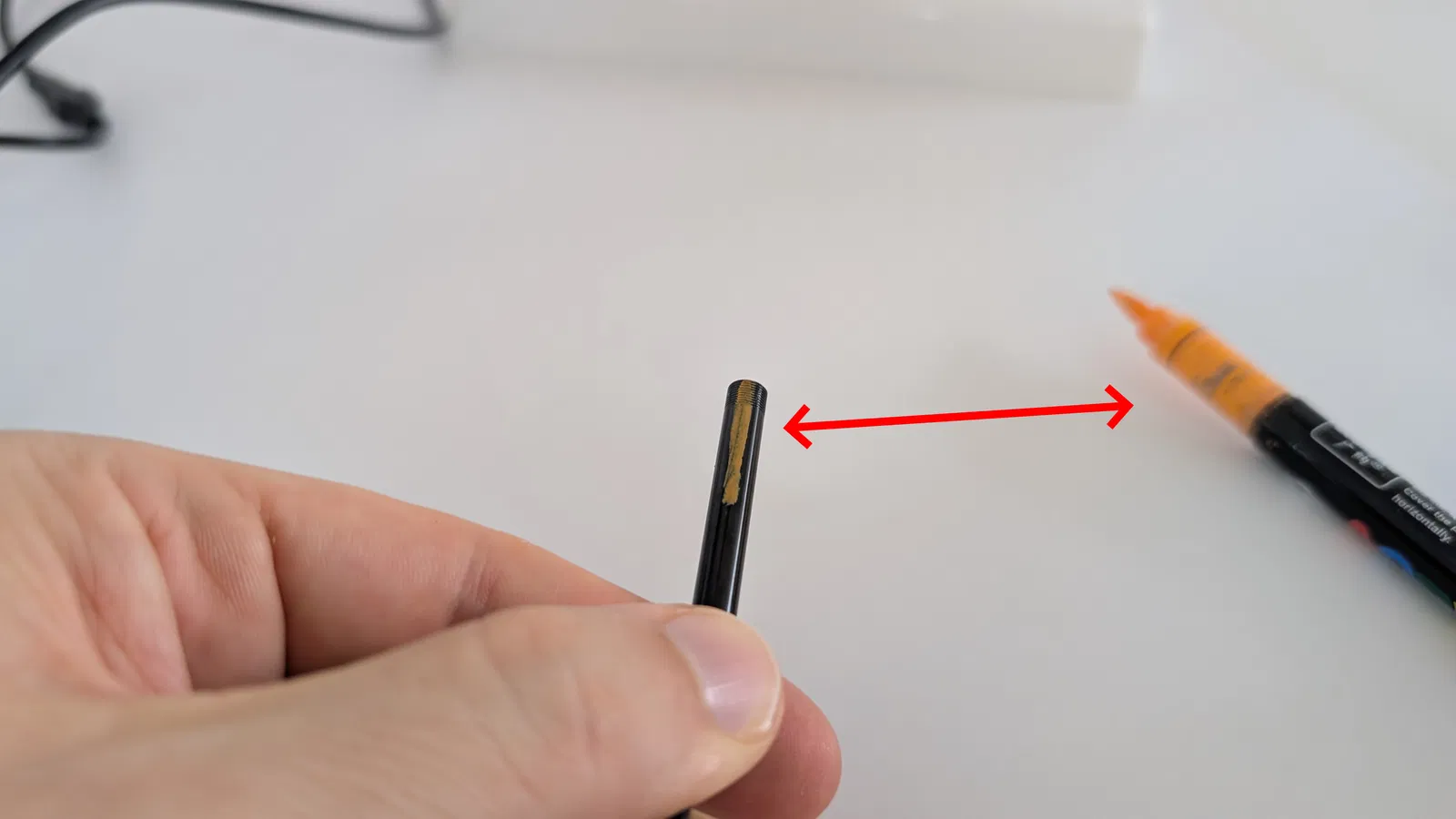

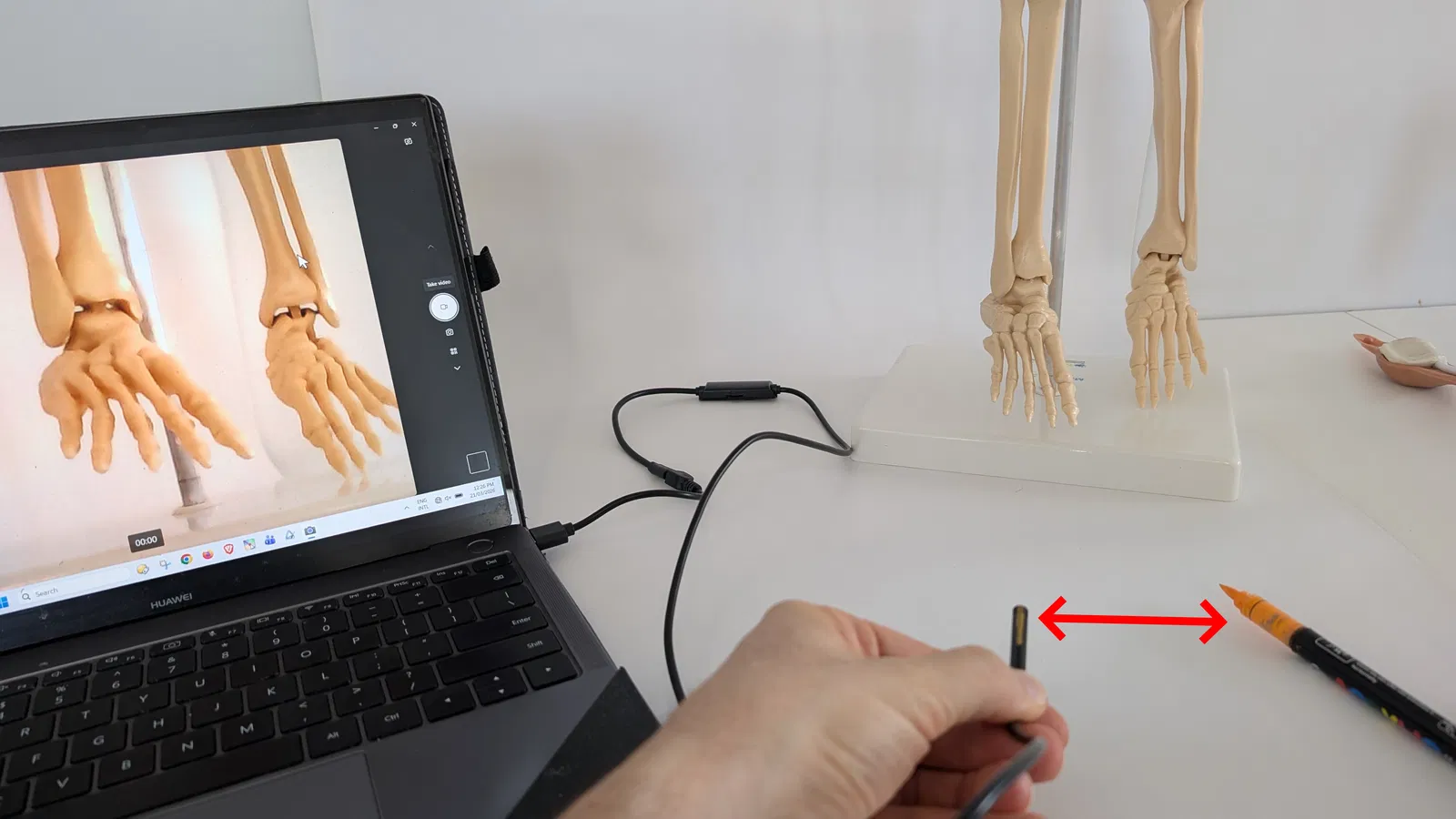

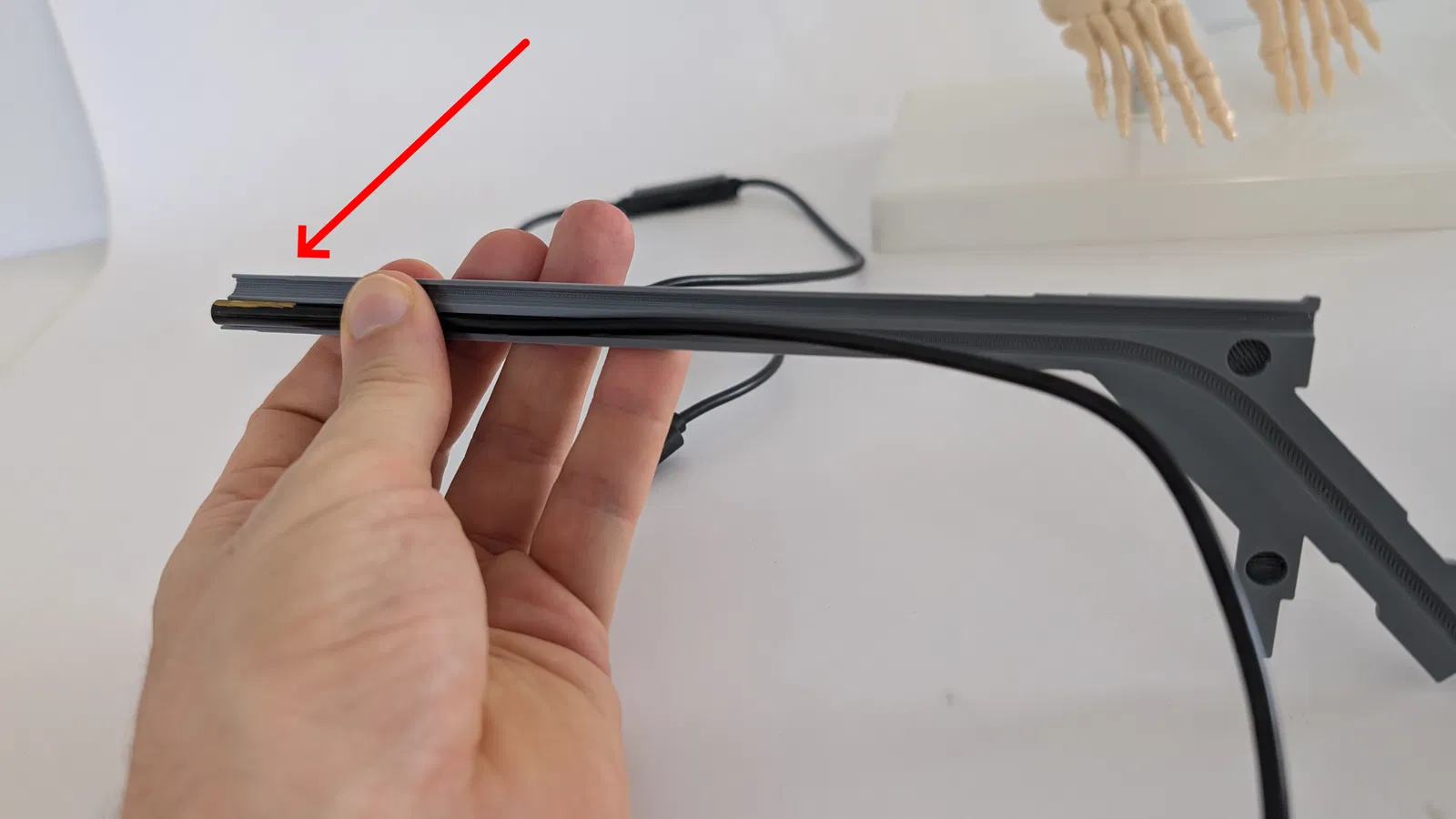

Xác định phía trên của hình ảnh camera trước khi lắp ráp như trong hình.
Bước này rất quan trọng để đảm bảo định hướng giải phẫu chính xác trong quá trình tập luyện.

Bước 2 — Đặt camera và cáp

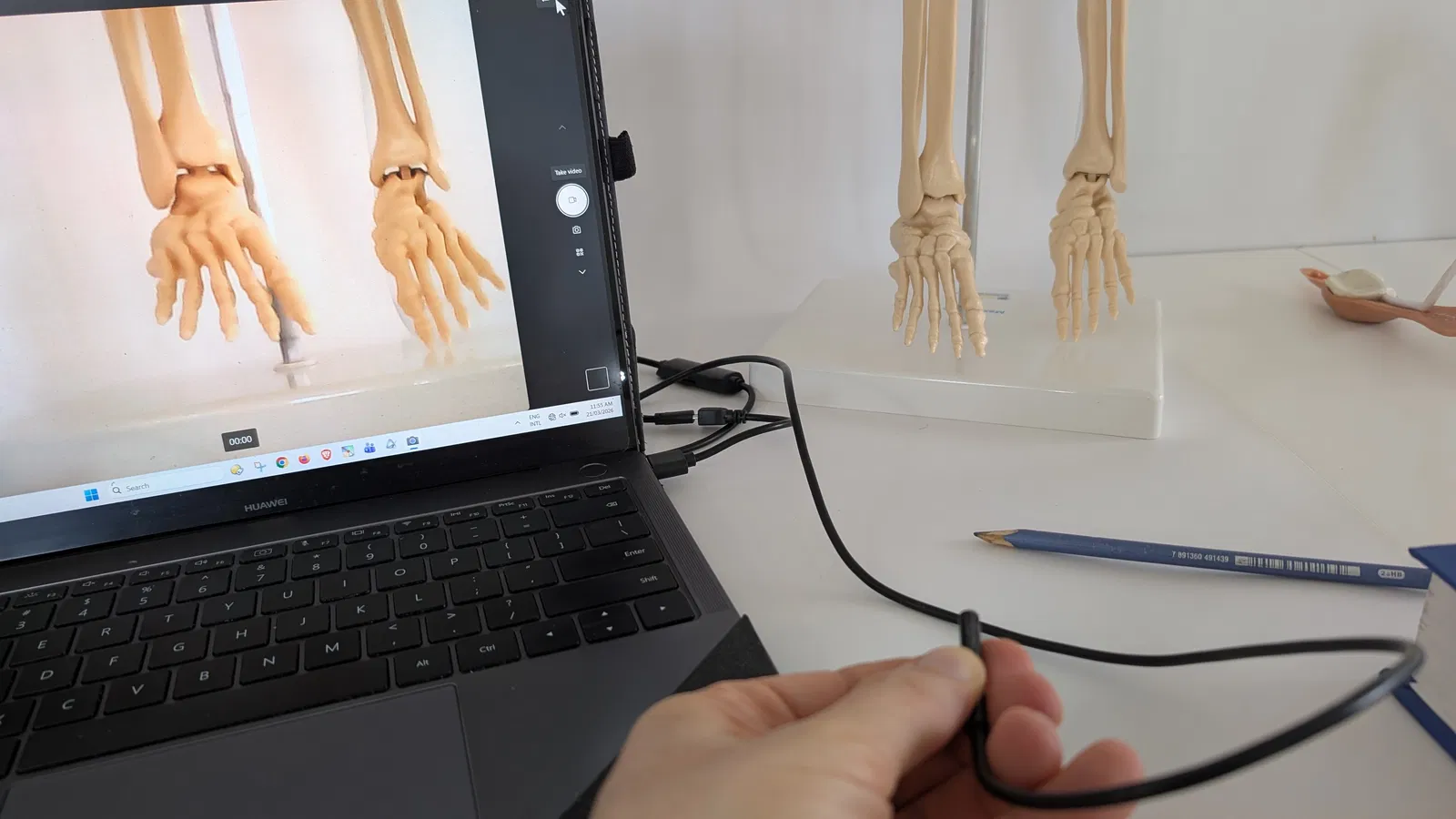

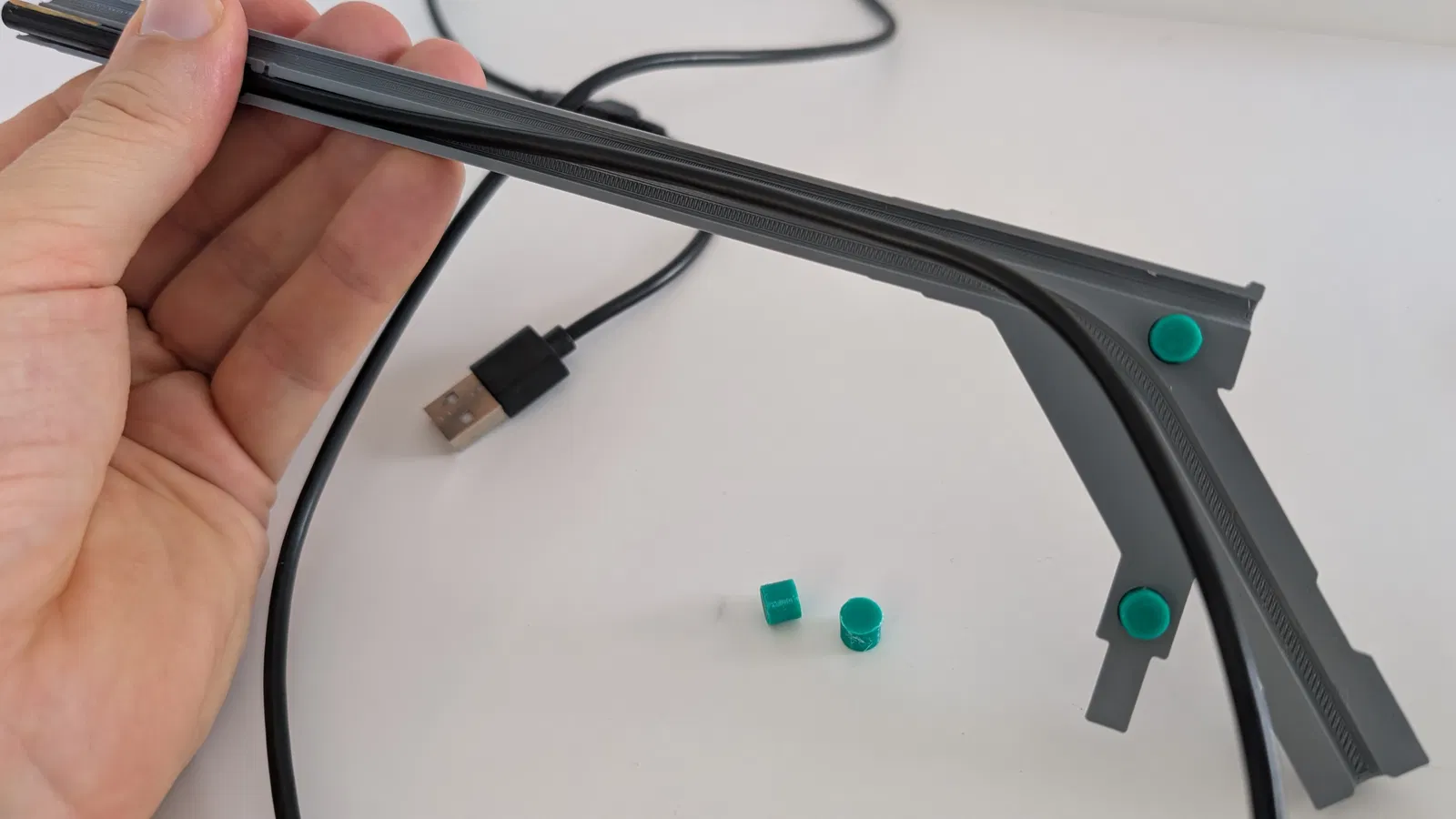

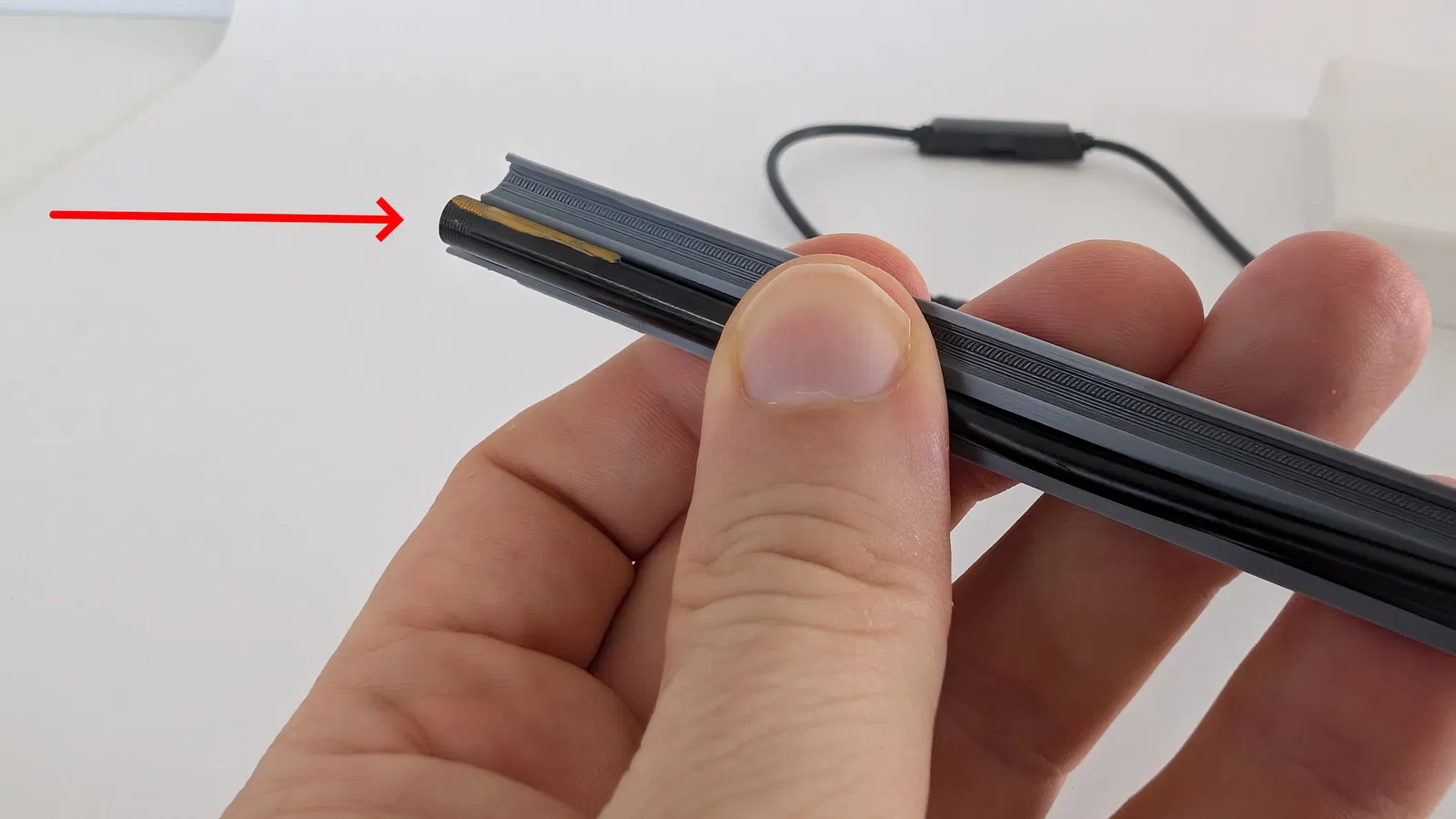

Chèn và điều chỉnh camera nội soi USB 5 mm và cáp của nó vào vỏ in 3D như hình minh họa.

Bước 3 — Bôi keo và duy trì hướng

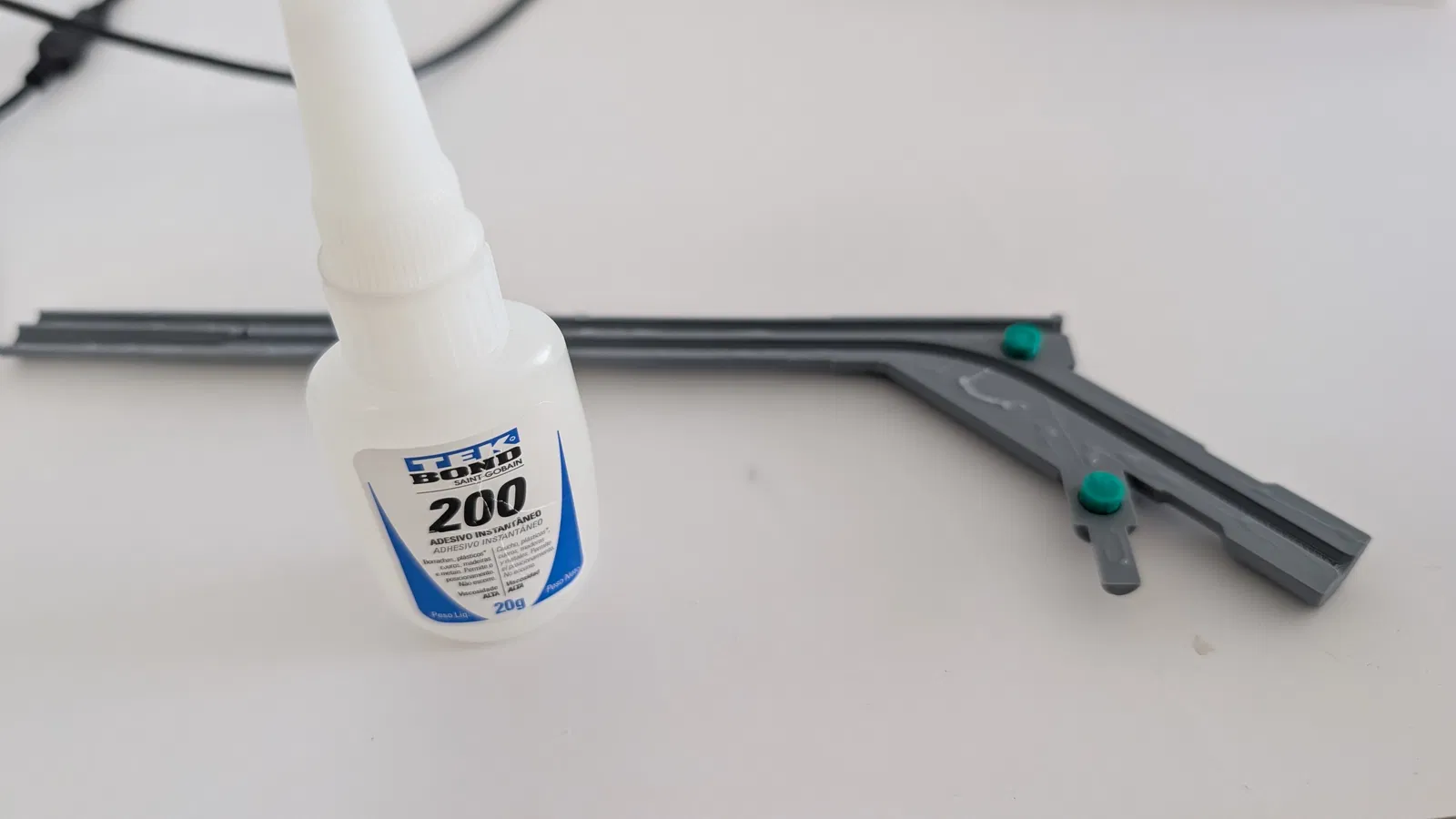

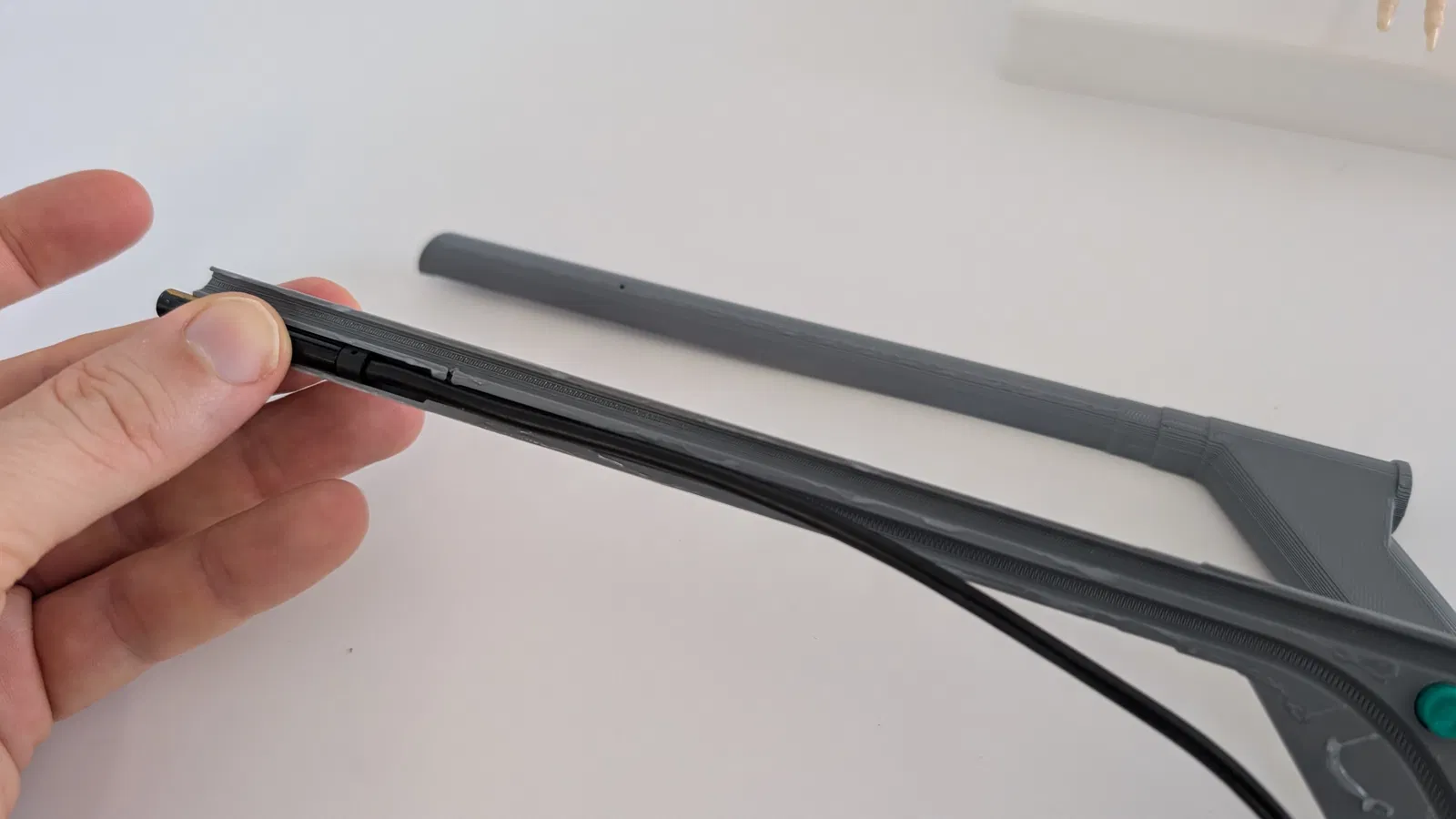

Bôi keo (ví dụ: keo cyanoacrylate) để cố định camera bên trong vỏ, đảm bảo hướng phía trên luôn được duy trì chính xác trong suốt quá trình.

Bước 4 — Đóng vỏ

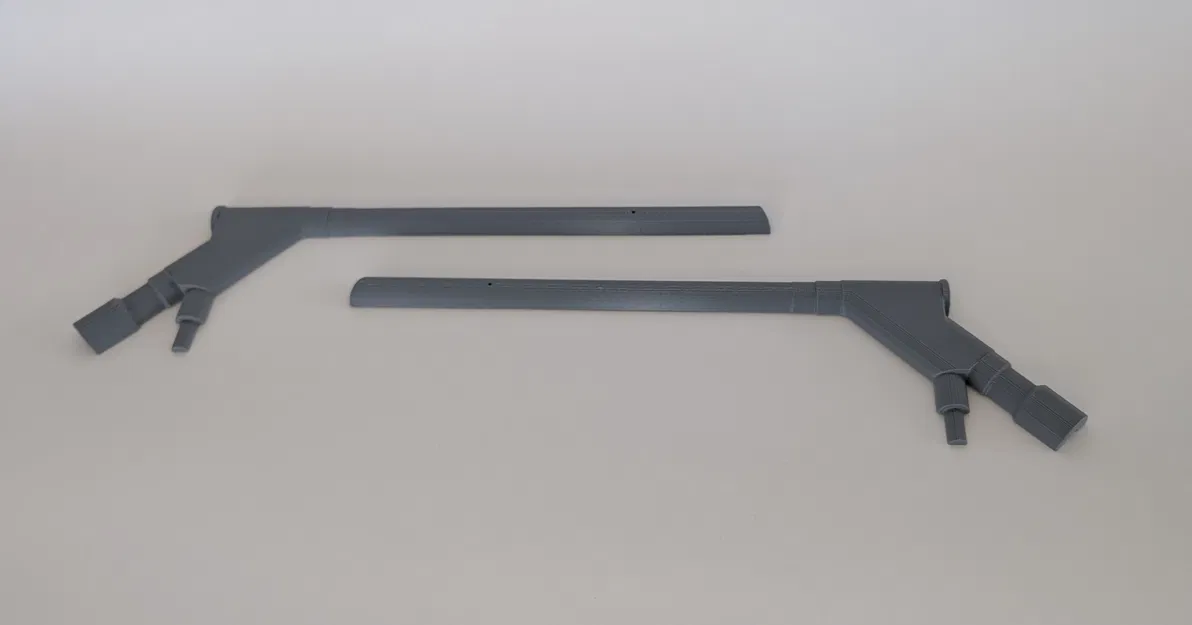

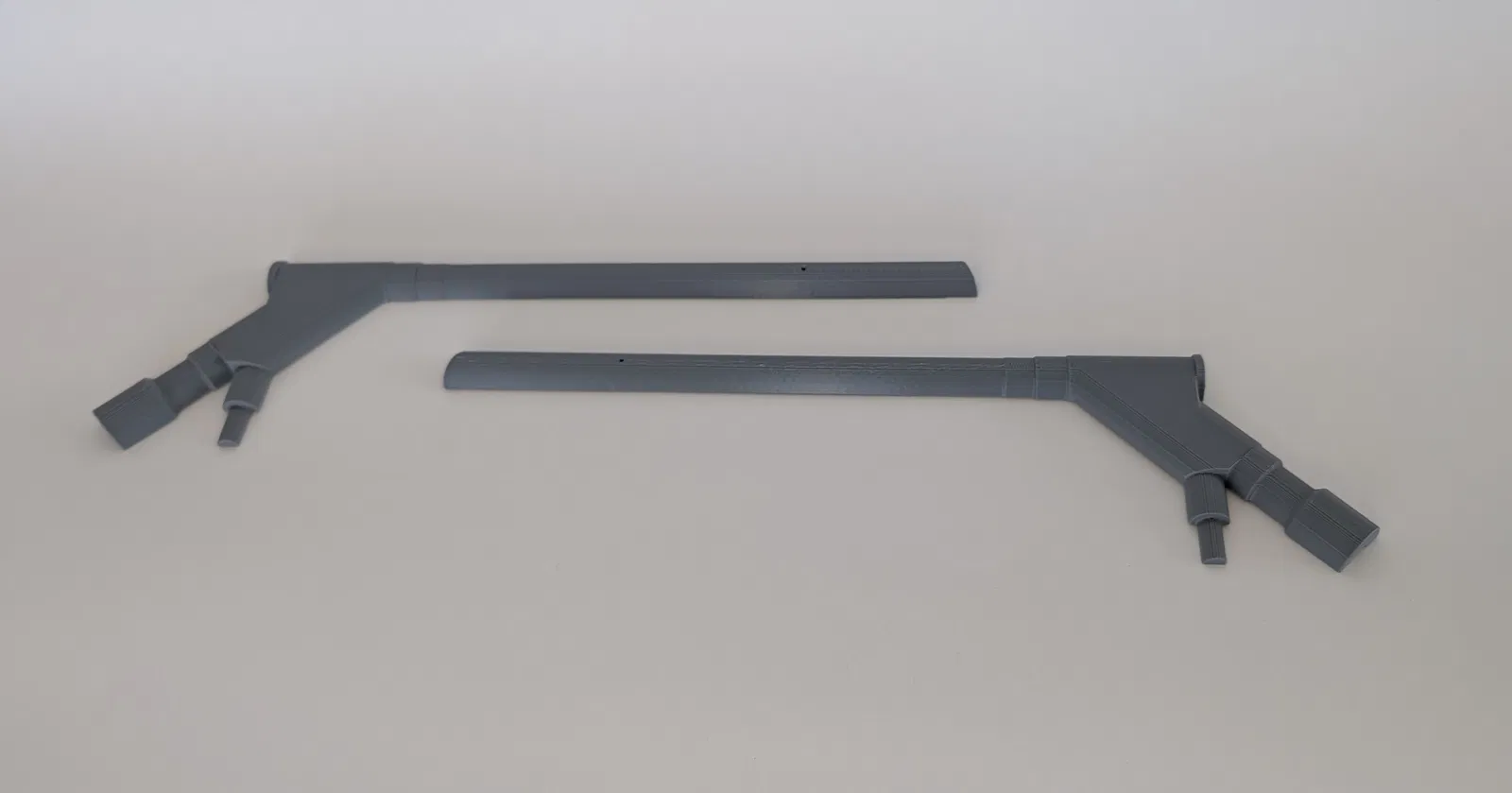

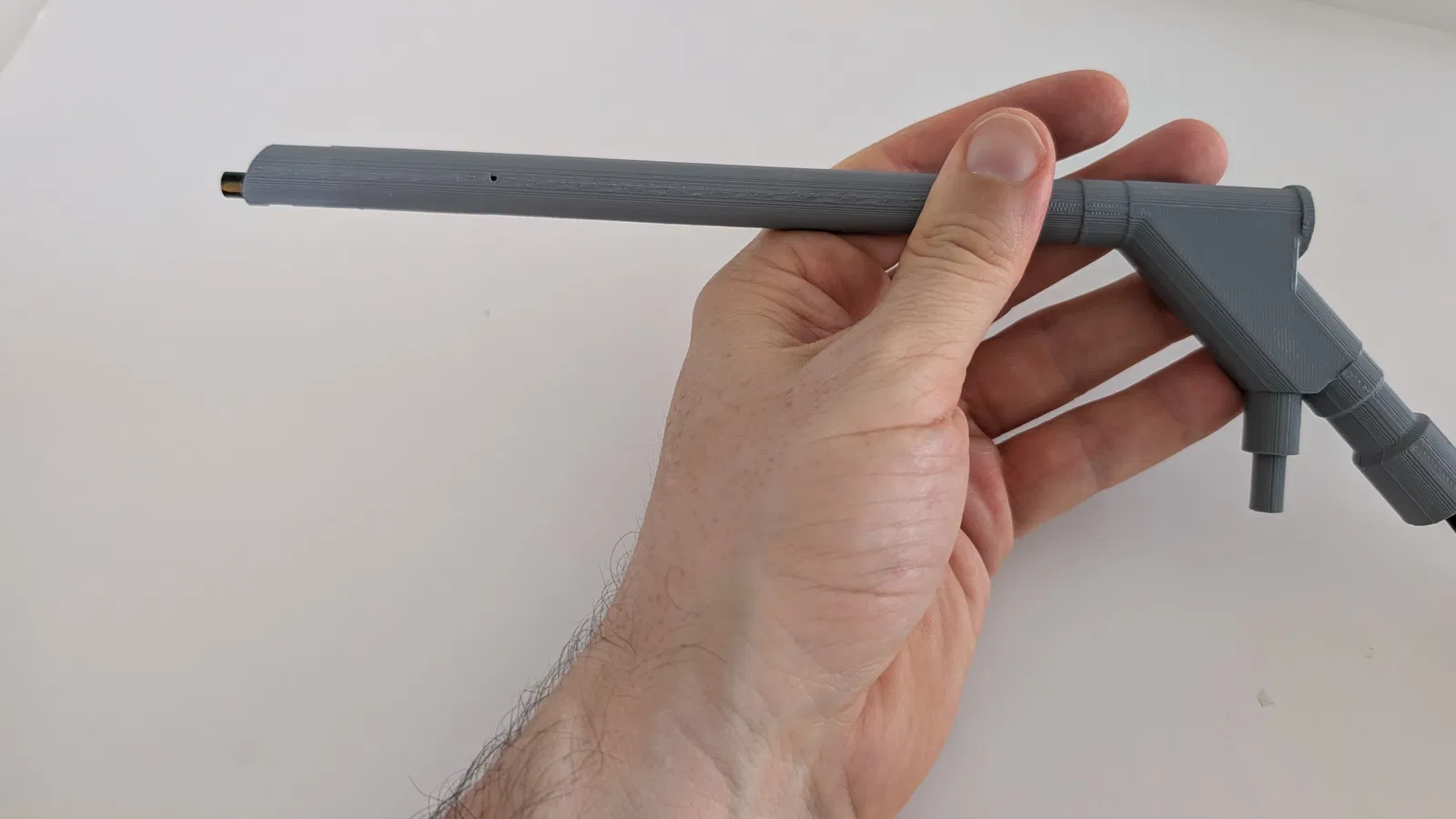

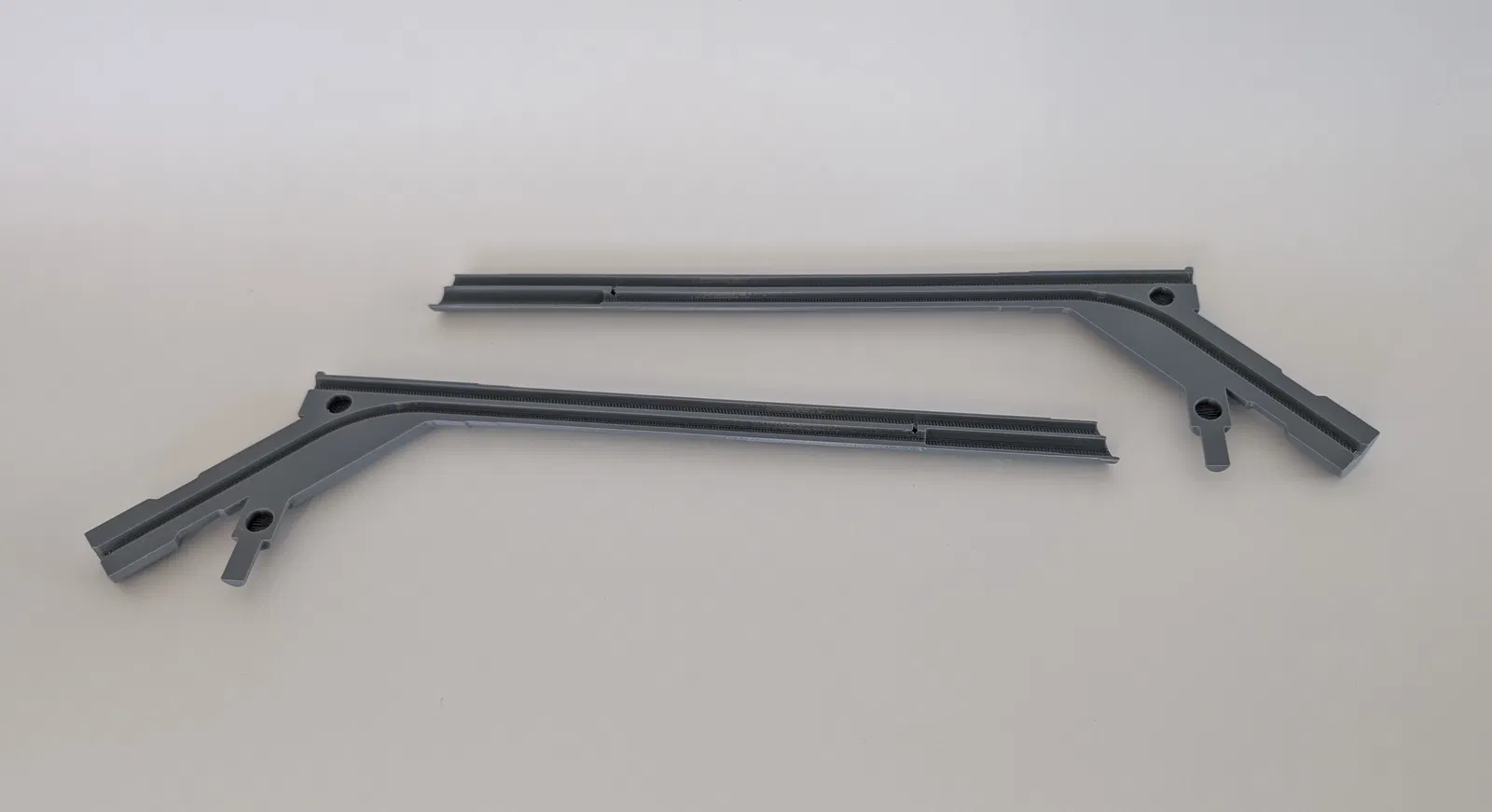

Gắn mảnh thứ hai của thân camera vào để đóng hệ thống lại.
Lưu ý rằng đầu camera nên thò ra một chút.

Bước 5 — Điều chỉnh hướng cuối cùng

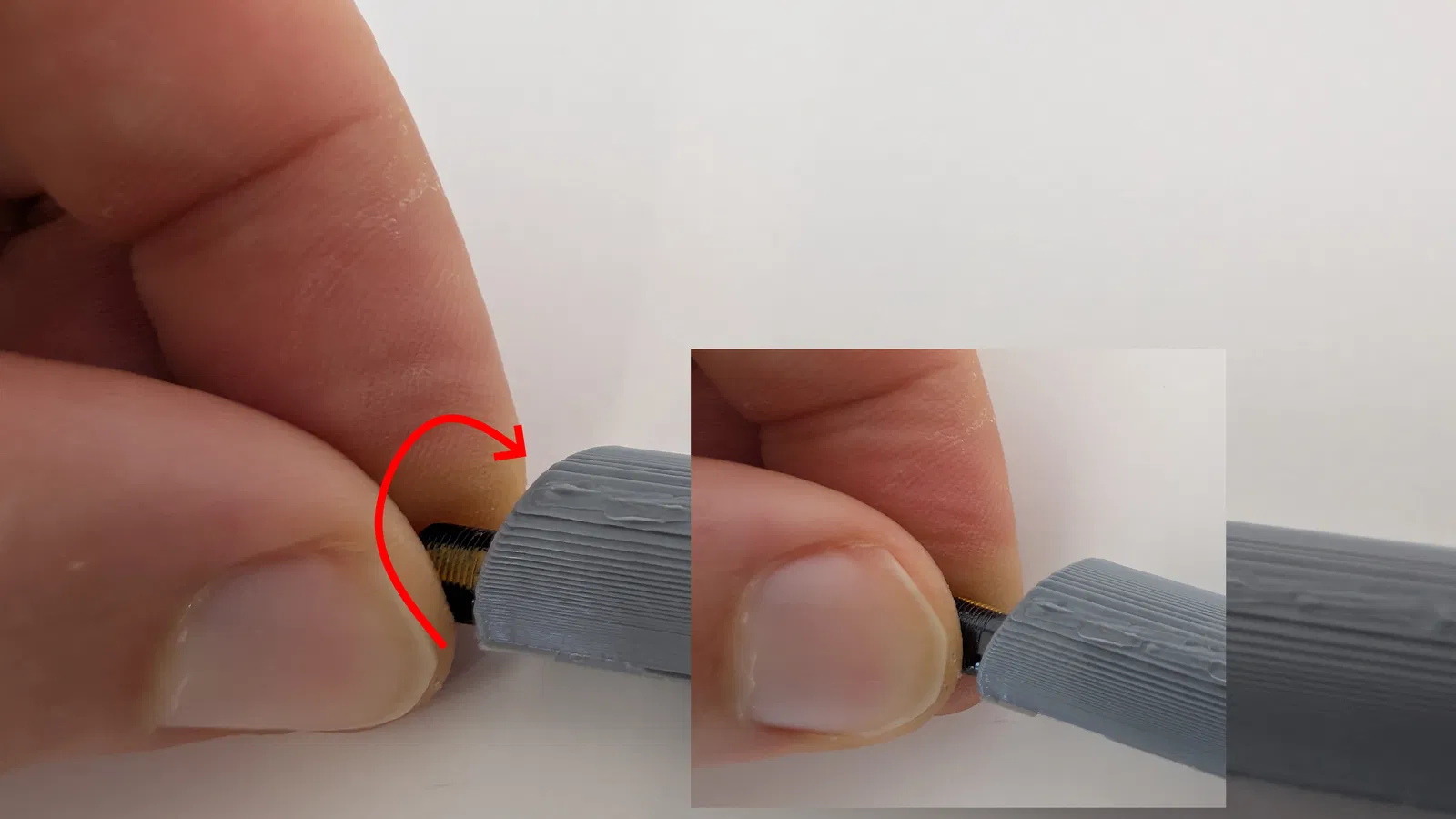

Xoay camera cẩn thận cho đến khi đạt được hướng mong muốn.

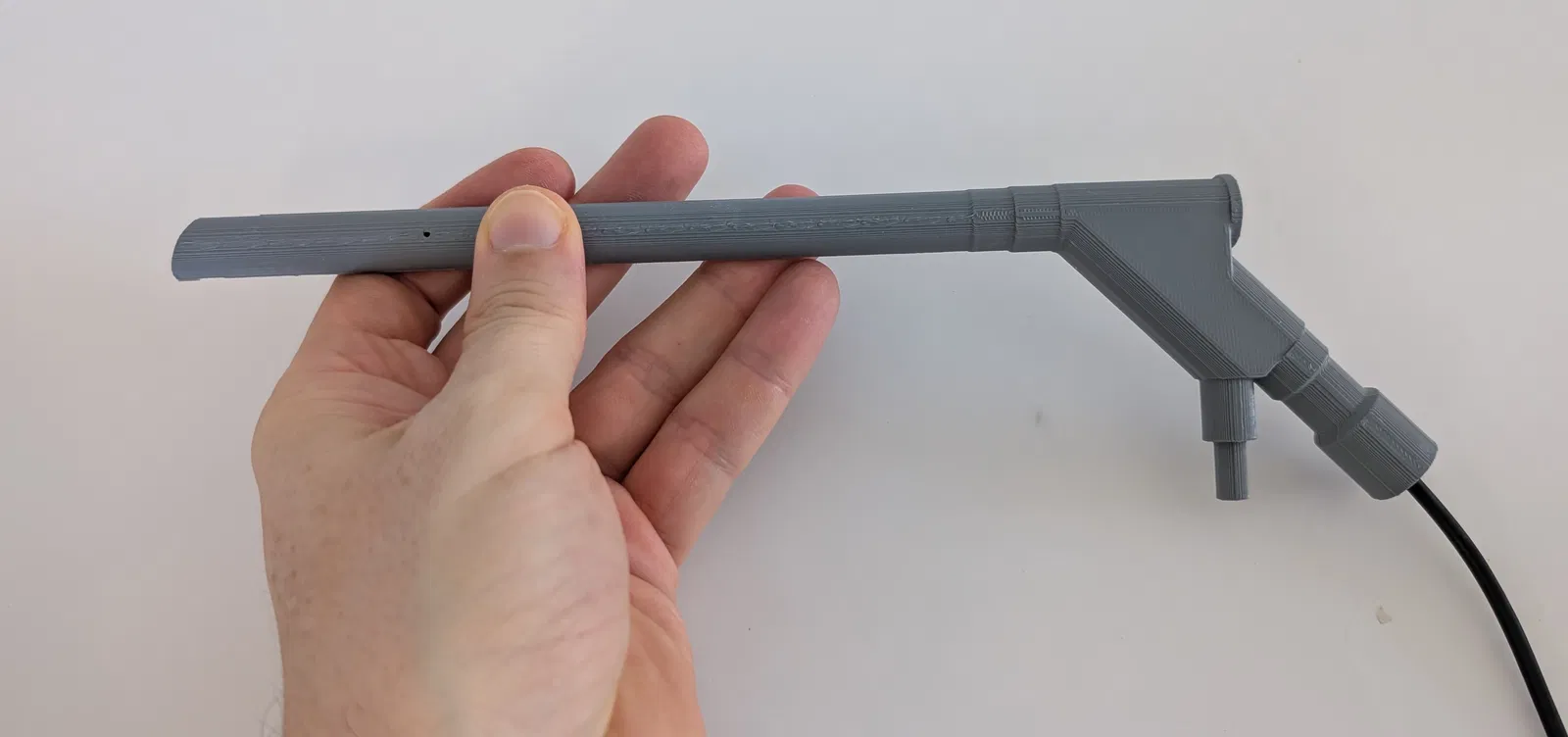

Sau khi căn chỉnh, nhẹ nhàng kéo cáp để đưa đầu camera vào ngang bằng với vỏ.

Bước 6 — Cố định cuối cùng
Để keo khô hoàn toàn.

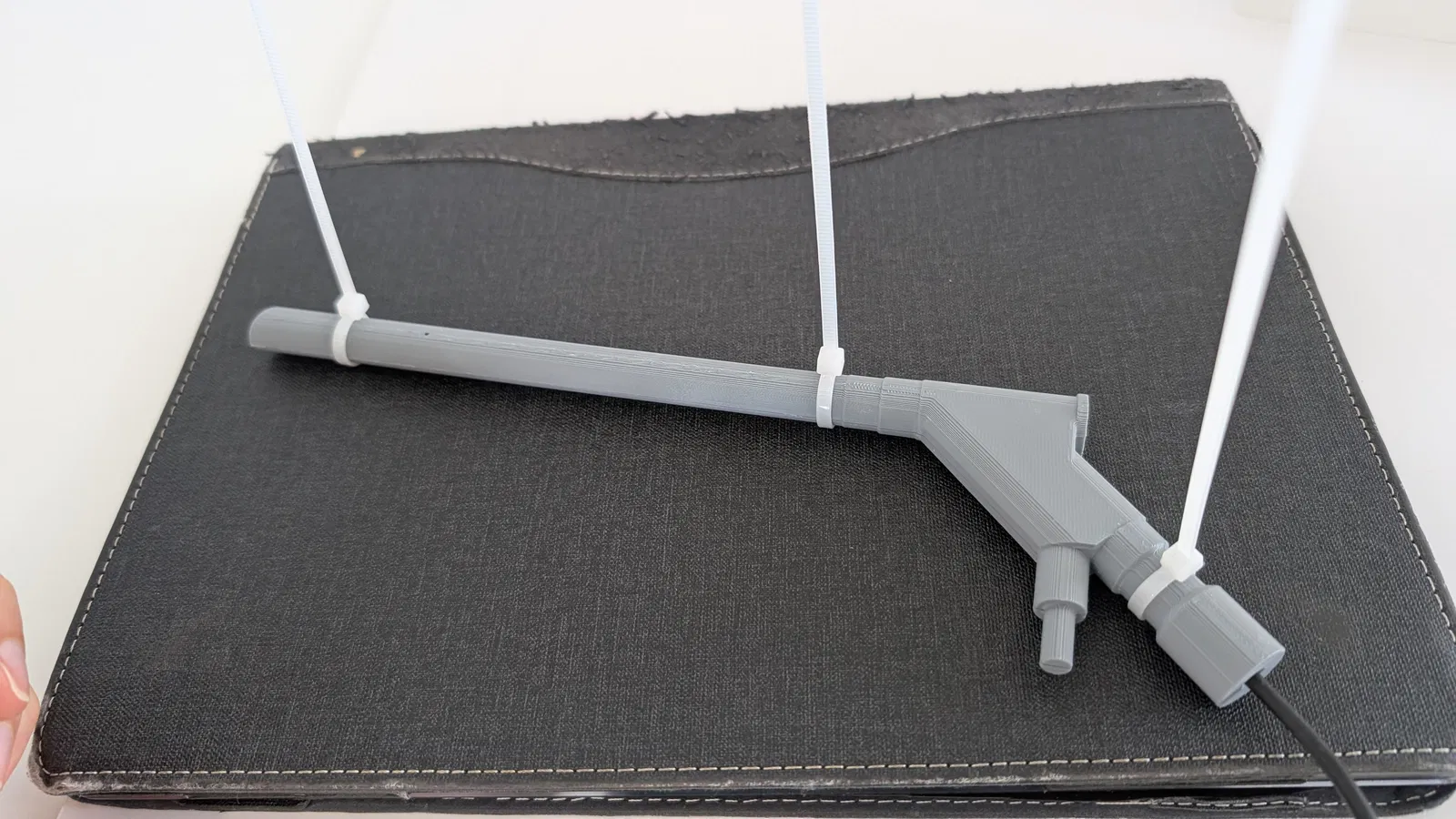

Bạn có thể dùng thêm dây rút nhựa để giữ vị trí trong khi chờ keo khô.
