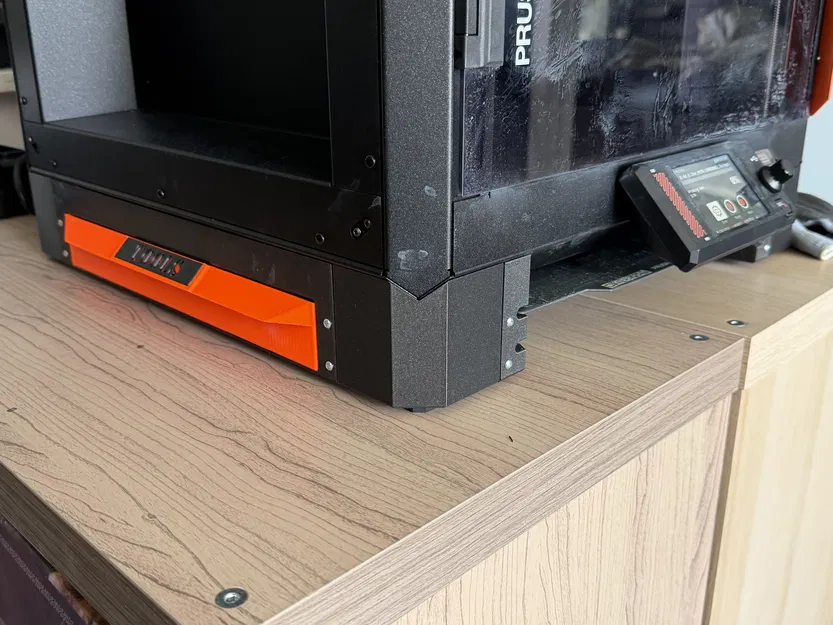

CoreVault - Giải pháp lưu trữ module cho Core One L

Giới thiệu:

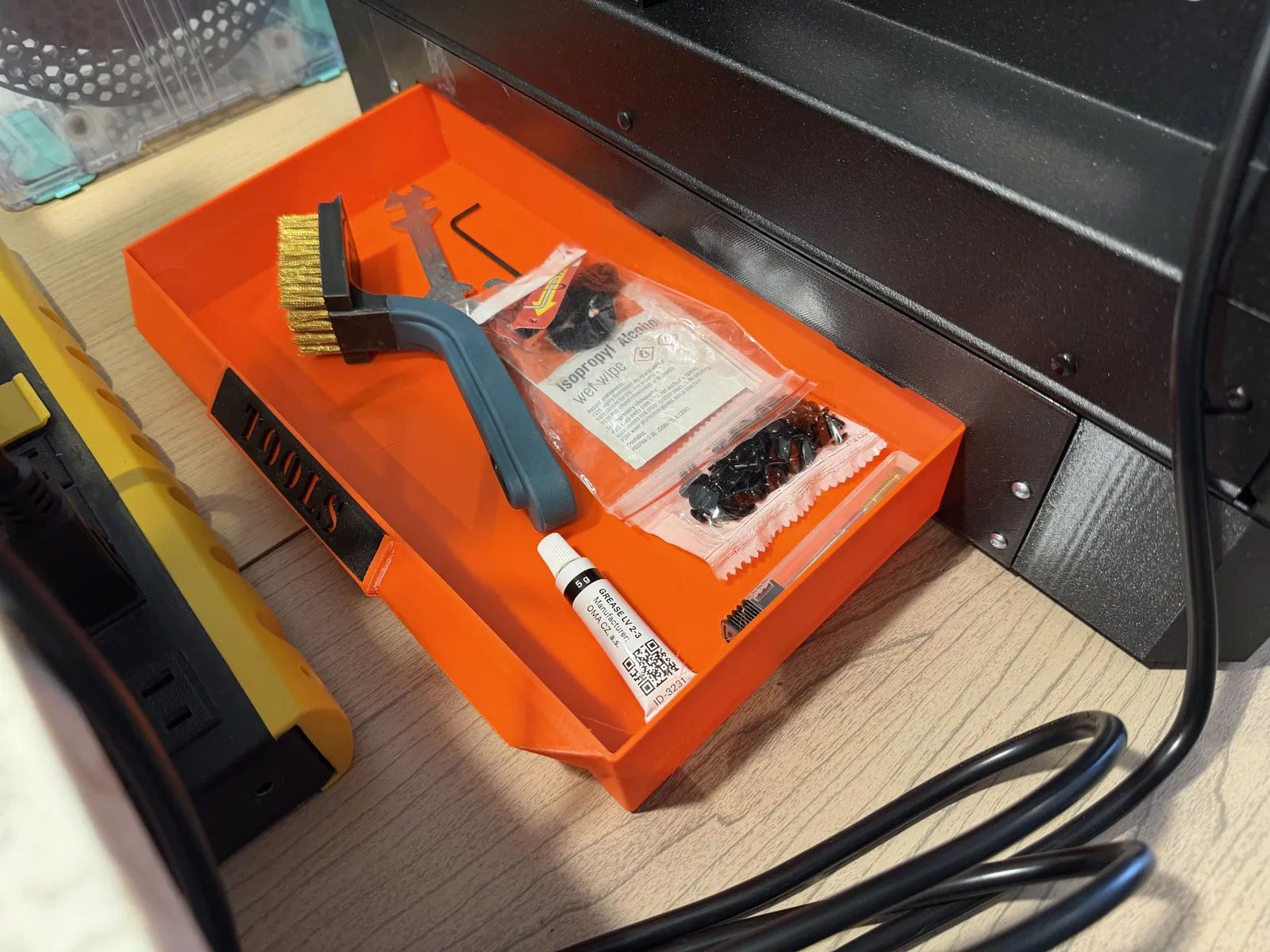

Bản mod này chỉ dành riêng cho máy Prusa Core One L. Mình thiết kế nó để có thể in ngay trên Core One L. Mình muốn có một giải pháp lưu trữ cho các dụng cụ đi kèm theo máy, cũng như tận dụng không gian trống mà không cần dùng đến các hốc bên cạnh, vì mình dự định sẽ nâng cấp lên Bontech INDX trong tương lai.

Phụ kiện cần thiết:

24x Ốc M3 x 0.5mm, dài 10mm (mình mua loại đầu torx để dùng vừa với tua vít theo máy, nhưng bạn dùng loại nào cũng được).

16x Heatset insert M3 x 0.5mm (Amazon).

8x Đai ốc M3 x 0.5mm (Mcmaster-Carr).

Hướng dẫn lắp đặt:

1. In tất cả các chi tiết (Danh sách cấu hình mặc định bên dưới):

   • 4x CoreVault Feet
   • 1x CoreVault Bed Holder Left
   • 1x CoreVault Bed Holder Right
   • 2x CoreVault Storage Side Single Bed Holder
   • 1x CoreVault Storage Rear Deep
   • 4x CoreVault Bed Hardstrop

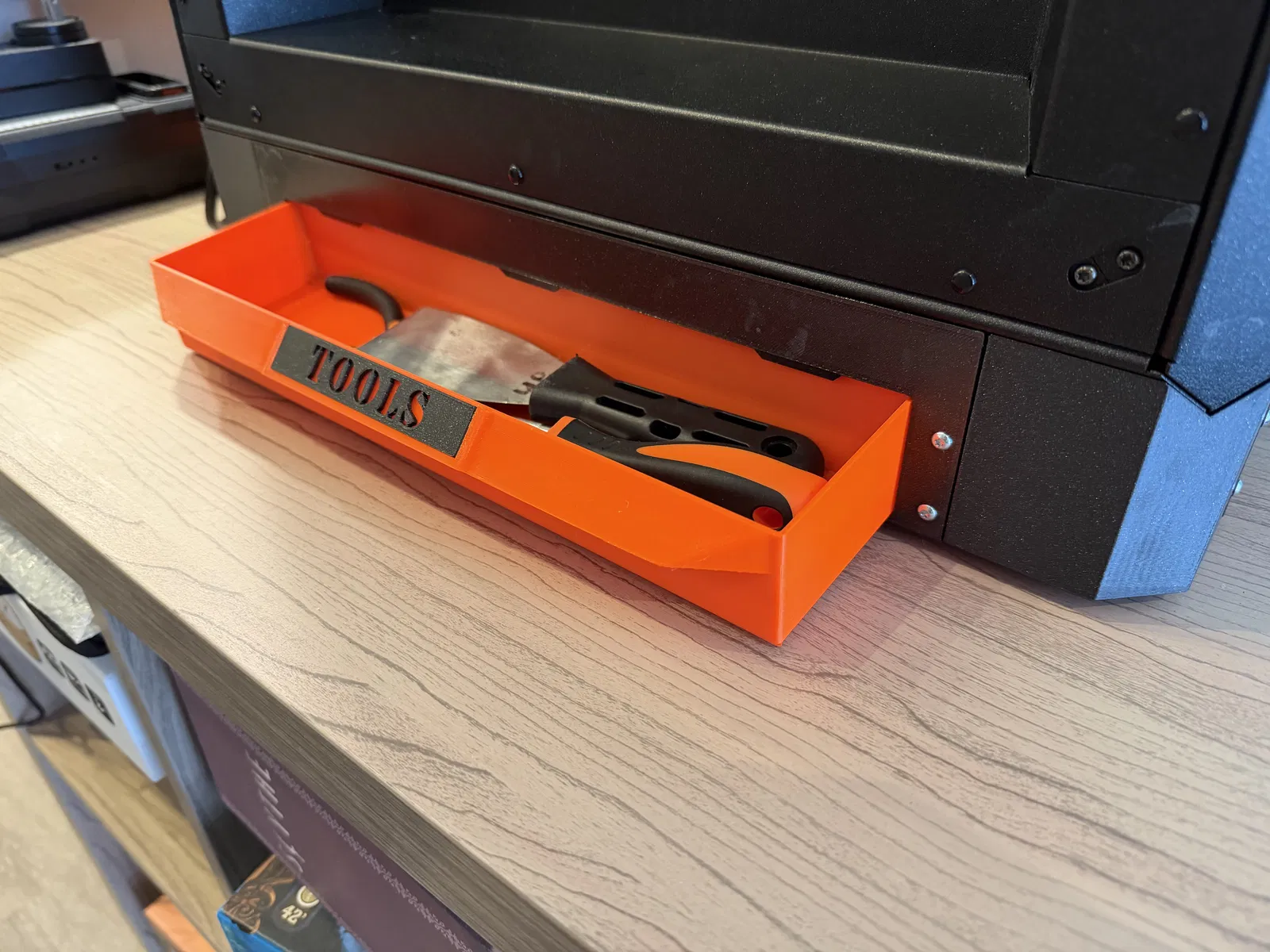

   • 2x CoreVault Bin Side Single
   • 1x CoreVault Bin Rear Deep
   • 3x CoreVault Bin Label

2. Tháo chân đế gốc của máy và lớp keo dán ở đáy máy. ĐỪNG VỨT ĐI nhé, bạn sẽ cần dùng chúng để lắp vào chân đế in 3D này. Bạn sẽ thấy hai lỗ bị chân đế cũ che khuất, đó là vị trí để chúng ta bắt vít cố định CoreVault Feet.

3. Lắp 4 heatset insert M3 x 0.5mm vào mỗi chân Core Vault Feet.

4. Lắp 4 CoreVault Feet vào máy bằng 8 vít M3 x 0.5mm dài 10mm và 8 đai ốc M3 x 0.5mm.

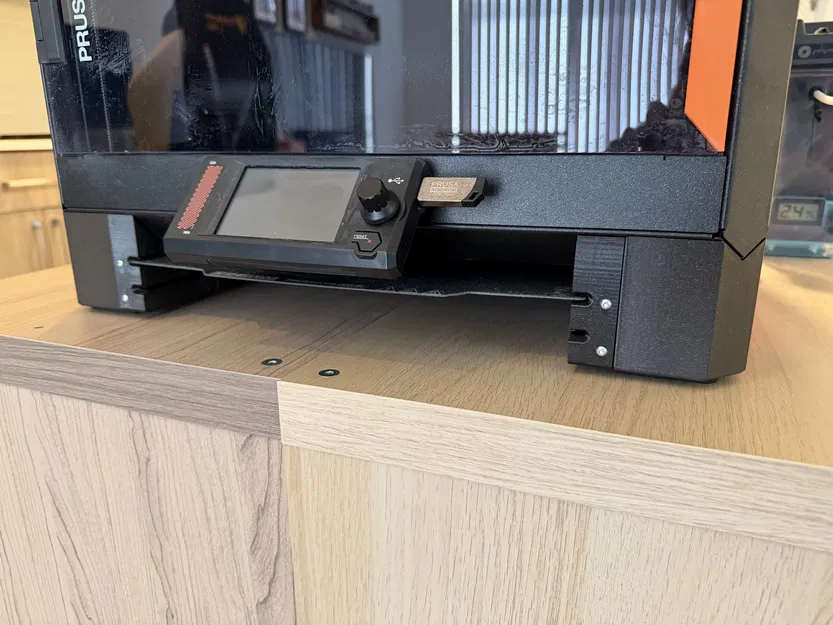

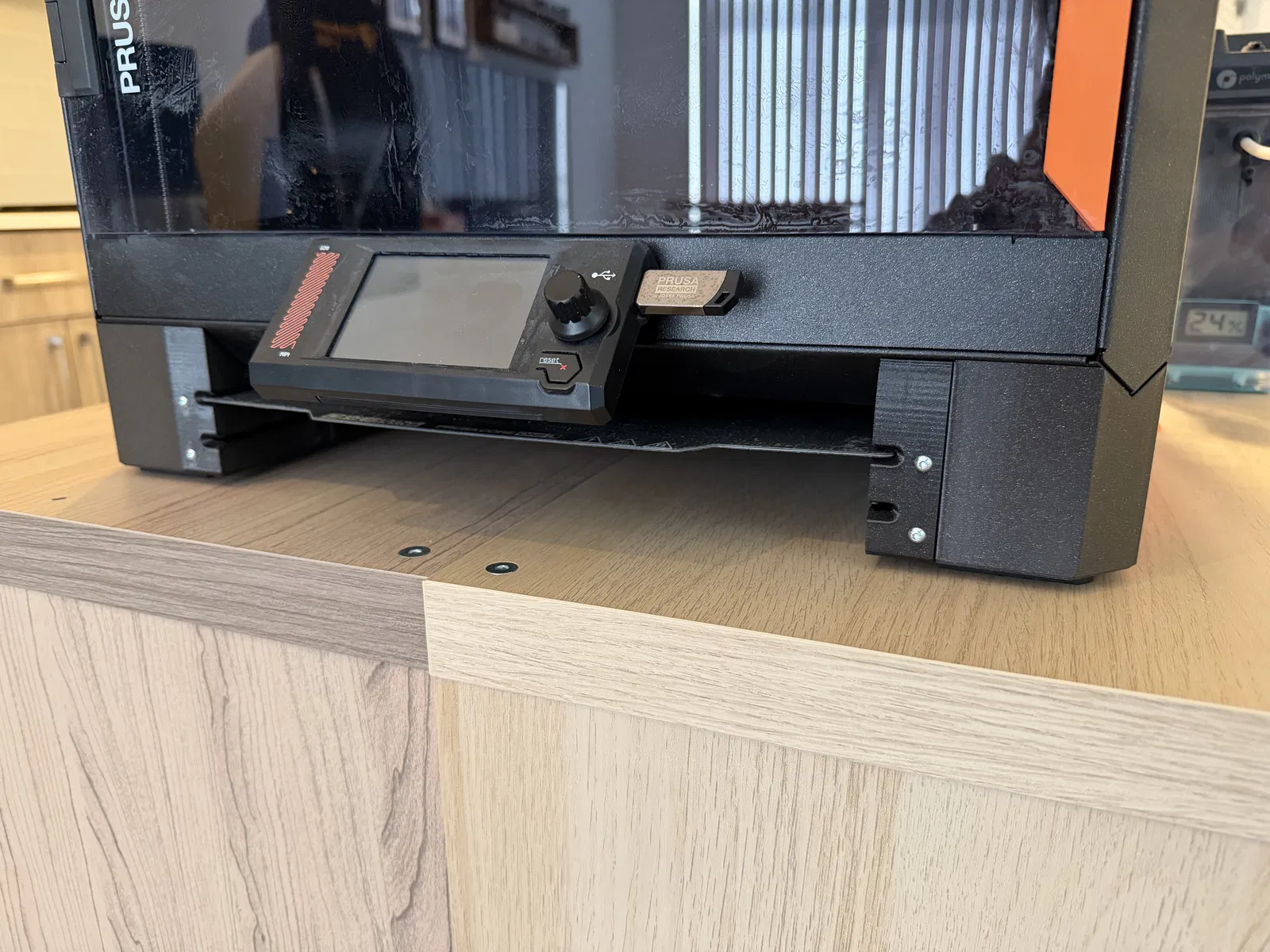

5. Lắp CoreVault Bed Holder Left và Right vào CoreVault Feet phía dưới màn hình của Core One L bằng 4 vít M3 x 0.5mm dài 10mm.

6. Lắp CoreVault Storage Side Single Bed Holder vào CoreVault Feet bằng 4 vít M3 x 0.5mm dài 10mm.

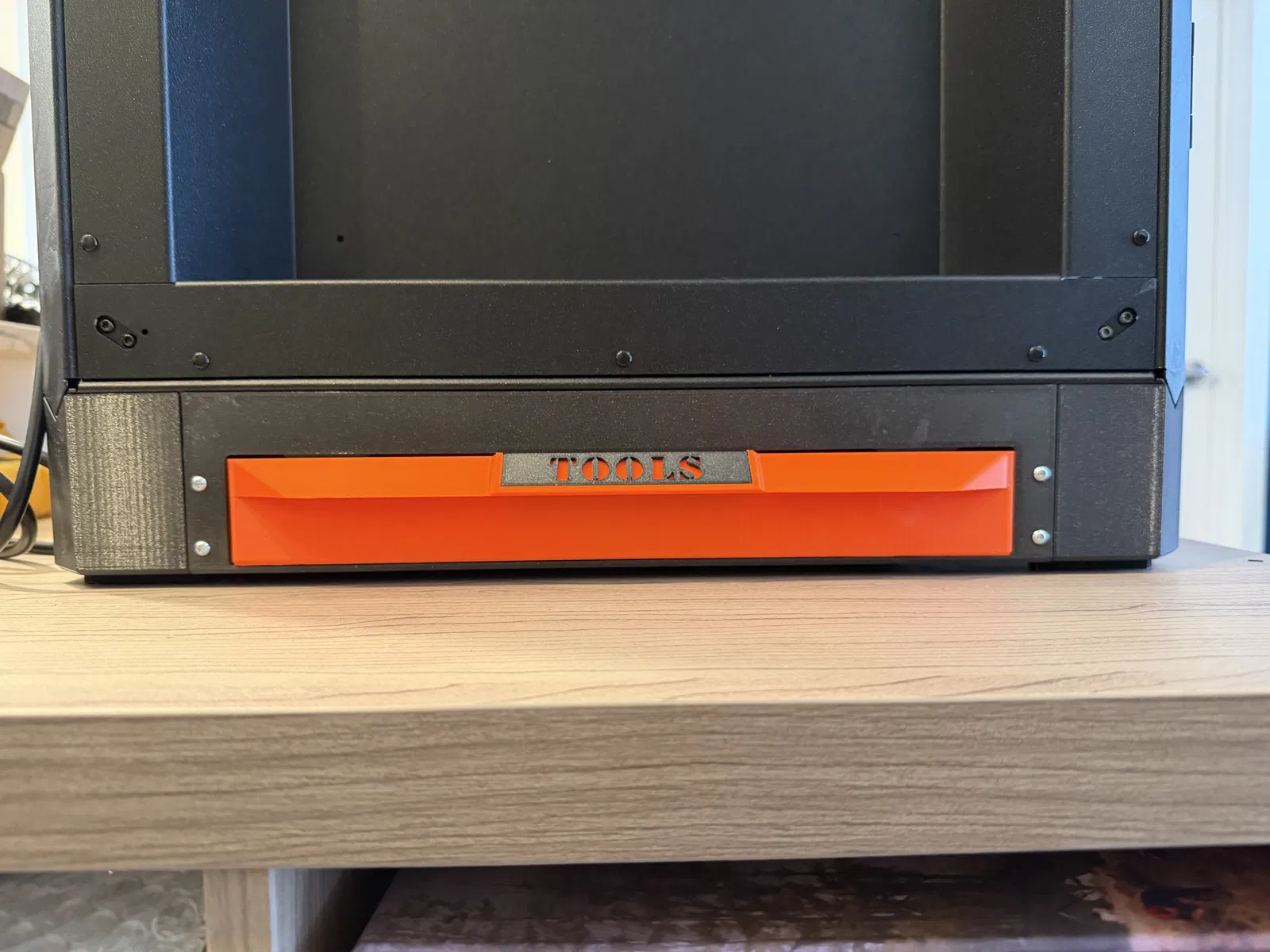

7. Lắp CoreVault Storage Rear Deep vào CoreVault Feet bằng 4 vít M3 x 0.5mm dài 10mm.

Lưu ý bổ sung:

Ngăn lưu trữ Rear Deep có thể chứa tối đa 2 bộ lọc cho thiết bị Advance Filtration Unit.

Nếu bạn không muốn hoặc không dùng được ngăn Rear Deep, bạn có thể dùng tấm che (blank cover). Bạn có thể in tấm che này mà không cần lớp đáy hay lớp trên cùng, chỉ để infill để tạo họa tiết trang trí.

In ấn và Filament:

Bạn có thể chọn loại nhựa và thiết lập in nào mà bạn cảm thấy đủ cứng cáp để đỡ máy. Mình dùng nhựa Prusament Galaxy Black và Prusa Orange PETG, thiết lập 4 perimeters, 8 lớp đáy, 9 lớp đỉnh, chiều cao lớp in 0.20mm và 15% grid infill.

Các bản Remix:

File Step của một số chi tiết đã được đính kèm để các bạn có thể tùy chỉnh các ngăn lưu trữ theo nhu cầu cá nhân. Thoải mái sáng tạo và chia sẻ thành quả của mình nhé!

Kế hoạch tương lai:

• Thêm các phiên bản panel cho thùng chứa.
• Ngăn lưu trữ bên cạnh với 1 khay sâu (không cần dùng ngăn Rear Deep).
• Giá đỡ tấm in dạng nút nhấn.
• Các thùng chứa với vách ngăn tùy chỉnh.
• Chân đế dạng Squash Ball.

Vấn đề thường gặp:

• Mình có thấy hiện tượng cong vênh (lifting) ở các ngăn lưu trữ bên và sau khi in bằng nhựa PETG, nhưng với PLA thì không. Mình đã chỉnh sửa lại thiết kế để khắc phục, tuy nhiên vẫn đang chờ kiểm chứng thêm.
