Khay Đựng Token và Phụ Kiện (BITS) cho hộp game 284mm

Đây là các thành phần BITS cốt lõi dành cho các board game có hộp kích thước 284mm, ví dụ như dòng game Horizon: Zero Dawn của Steamforged Games! Phần nội dung bên dưới giống hệt với bài viết dành cho hộp 315mm, nên nếu bạn đã đọc qua rồi thì có thể dừng tại đây nhé ;)

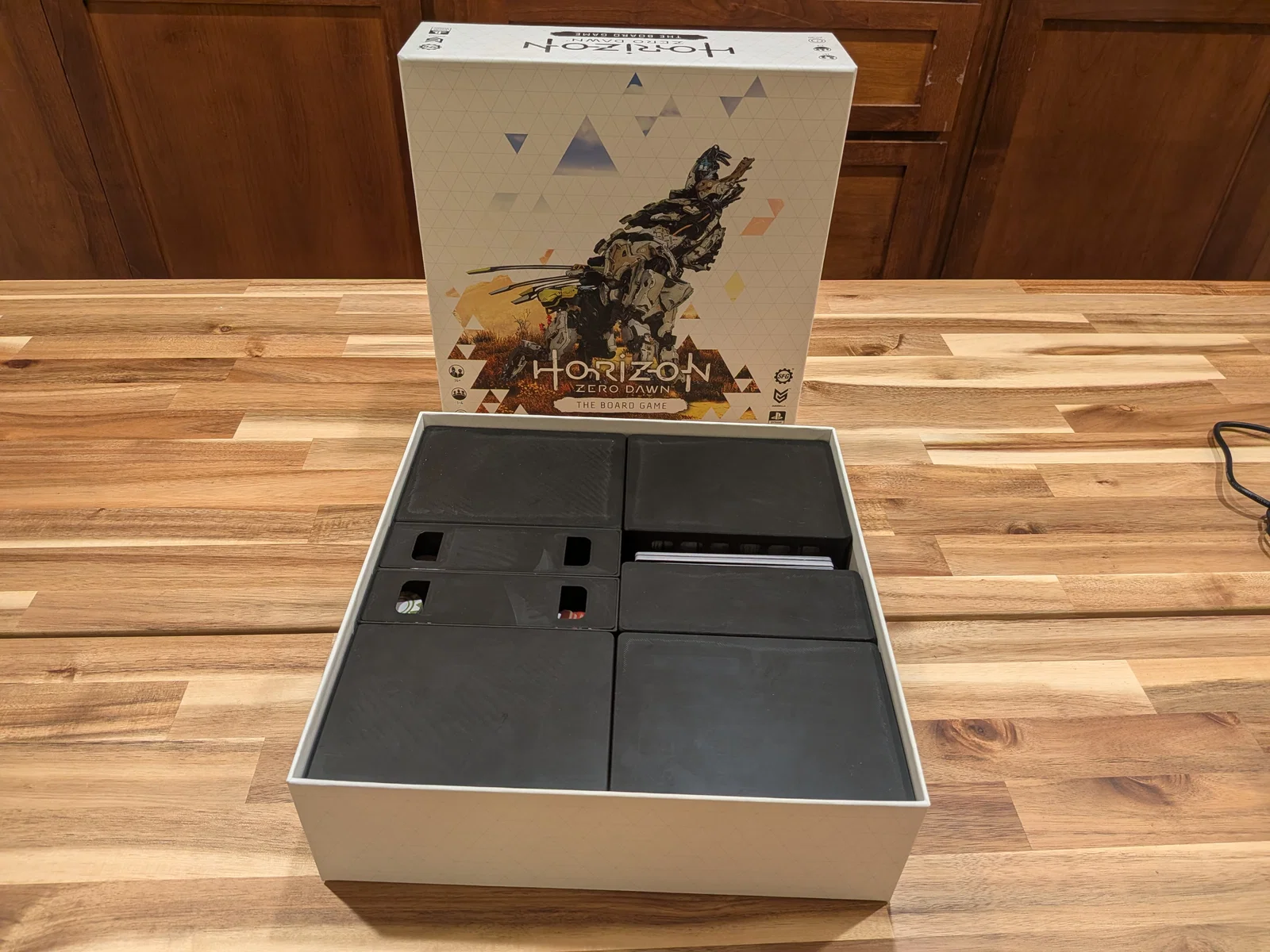

Logic chung của các thành phần này là chia hộp thành bốn góc phần tư, sau đó thiết kế các khay đựng bài và token vừa khít với một góc. Nhờ vậy, mỗi góc có thể được tùy chỉnh theo nhu cầu cụ thể của từng trò chơi (như số lượng token, số lá bài, hay các nhu cầu lưu trữ đặc biệt khác). Mục tiêu của mình là tạo ra các biến thể dựa trên dự án này để hoàn thiện hệ thống cho từng game riêng biệt.

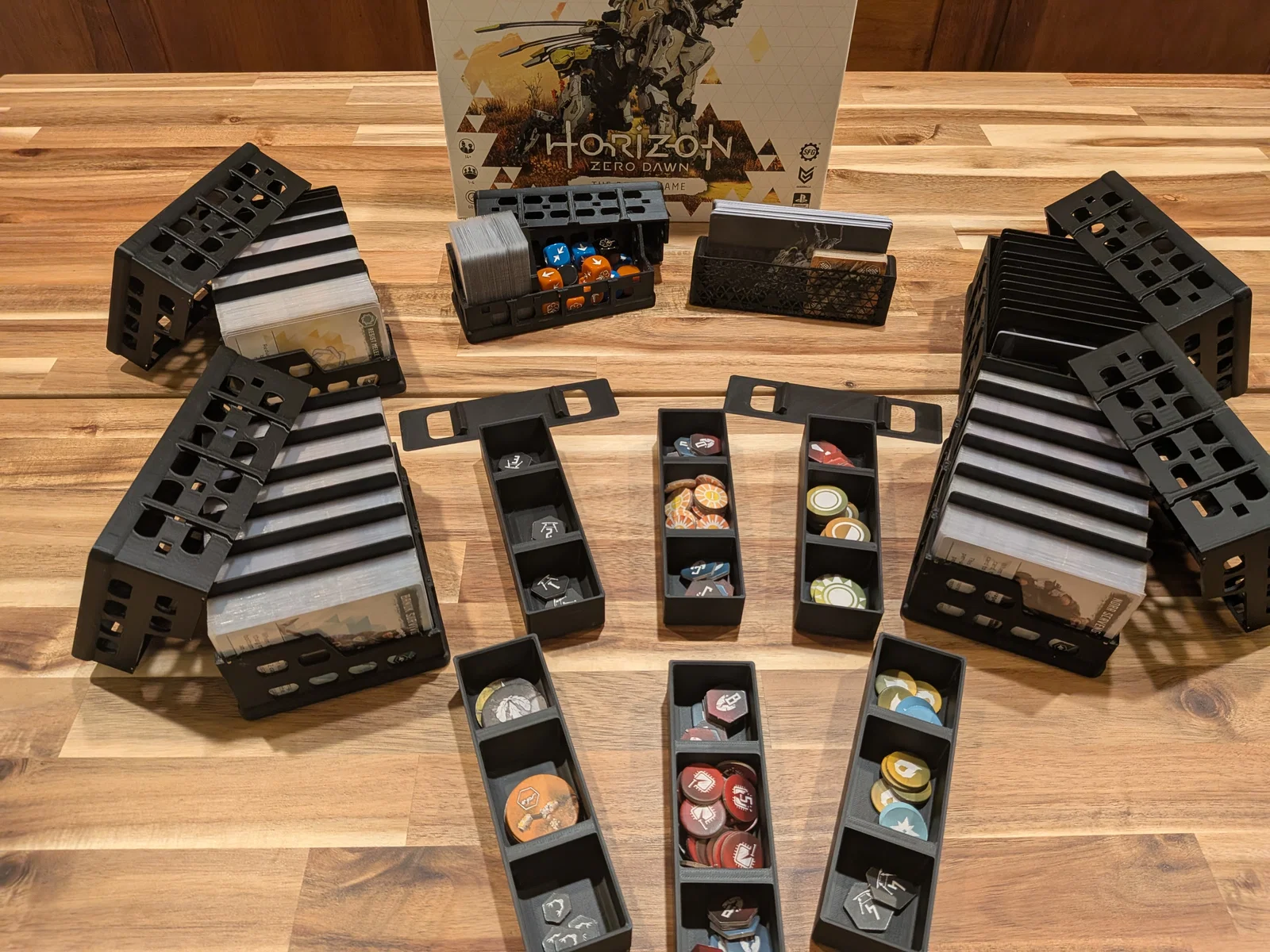

Trong dự án BITS chính này, bạn sẽ tìm thấy các khay đựng bài được thiết kế cho các kích cỡ: Standard, Medium, Small và Mini (có bọc sleeve). Mỗi kích cỡ đều có cả "stoppers" (chốt chặn) và "dividers" (vách ngăn). Stopper là một cơ chế linh hoạt có thể gài vào các lỗ vuông trên khay để giữ bài không bị xô lệch nếu số lượng bài không đủ lấp đầy khay. Các vách ngăn thì cực kỳ mỏng với những gờ nhỏ ở trên cùng để giúp bạn dán nhãn dễ dàng hơn.

Các khay đựng bài được thiết kế để có thể in hai cái giống nhau, một cái làm đế và cái còn lại làm nắp. Mỗi nửa khay đều có các khe nhỏ để đặt bốn viên nam châm 1x3mm; lực hút của chúng đủ để giữ nắp đóng chặt. Nếu bạn dùng nam châm, hãy đảm bảo thiết lập slicer để có ít nhất 2 lớp nhựa phủ lên trên (khoảng 0.3mm, nên hãy chọn chiều cao lớp in chia hết cho 0.3). Mình đã thử in với lớp 0.2mm và khe hở quá rộng, làm nam châm dễ bị rơi ra ngoài.

Ngoài ra còn có các khay đựng token được thiết kế để vừa kết hợp được với khay bài, vừa có thể đứng độc lập khi chiếm một nửa góc phần tư. Ví dụ, nếu bạn in khay bài Standard rộng 101mm, bạn có thể in khay token hẹp nhất (xếp chồng 3 khay sẽ cao bằng khay bài) và đặt cạnh nhau để lấp đầy một góc. Nếu bạn in khay bài Mini rộng 55mm, thì khay token rộng nhất sẽ vừa vặn với nó. Bạn hiểu ý mình rồi chứ!

Mỗi khay token đều có nắp gài; mình thường chỉ gắn nắp cho khay nằm trên cùng của chồng. Ban đầu gắn vào hơi khó một chút, nhưng làm quen rồi thì sẽ thấy dễ thôi. Nắp rất mỏng nên có thể uốn cong để khớp vào các chốt.

Như thường lệ, file .blend và file .3mf đã đặt sẵn support (bao gồm cả file mình dùng để in trên máy Prusa MK3, dù điểm support cũng hoạt động tốt trên máy in SLA) luôn có sẵn cho các bạn bảo trợ trên https://patreon.com/VirtuallyJason. Nếu bạn thấy các thiết kế của mình hữu ích, hãy cân nhắc ủng hộ mình vài đô mỗi tháng nhé!

Cập nhật ngày 26/03/26: Mình đã thêm "Magnet Install Tool" (Công cụ lắp nam châm) vào file. Đây là một đế nhỏ giúp bạn lắp nam châm vào khe dễ hơn. Lưu ý rằng cực từ của nam châm ở nửa dưới phải ngược với nửa trên. Cách mình làm là lắp một viên vào nửa dưới, sau đó đặt chồng các viên nam châm lên. Đặt công cụ này (mặt phẳng xuống dưới) lên trên chồng đó, rồi đặt viên nam châm cuối vào khay nhỏ. Sau đó, tách đôi chồng nam châm, lật ngược công cụ và trượt vào thành của khay bài. Nếu khe cắm hơi lỏng, bạn có thể dùng nam châm ở mặt sau của công cụ để đẩy viên nam châm vào, hoặc dùng que đẩy (Plunger) để cố định nó.
