Ngàm gắn BTT SFSv2 cho Sovol SV08 MAX

NGÀM GẮN BTT SFSv2 CHO SV08 MAX

CẬP NHẬT: Đã bổ sung phiên bản 90º xoay sang một bên máy in.

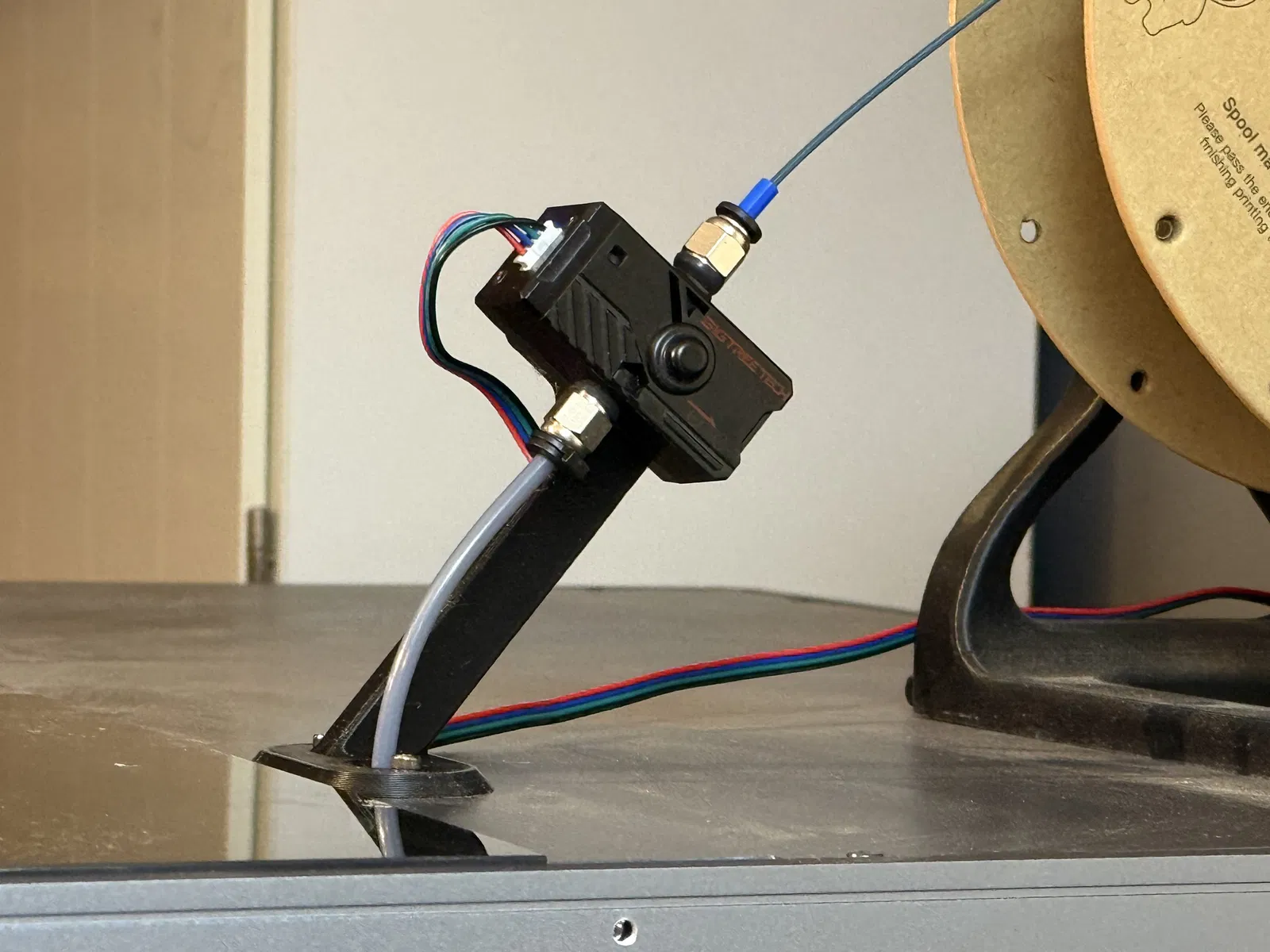

Mẫu này được thiết kế để lắp vừa khít với bộ vỏ che (enclosure) chính hãng của Sovol! Không cần sửa đổi gì cả. Bạn chỉ cần gắn nó vào khe trống trên tấm kim loại phía trên.

LƯU Ý: Mẫu này được THIẾT KẾ ĐỂ GÃY nếu chịu lực tác động quá mạnh!

Phần thân được cố tình thiết kế làm điểm yếu để nó tự gãy trước nếu bạn lỡ va chạm hoặc đập mạnh khi di chuyển hay lật máy in để bảo trì.

Điều này giúp các lực tác động ngang sẽ KHÔNG làm cong hoặc biến dạng tấm kim loại mỏng của bộ vỏ che, mà thay vào đó chỉ làm hỏng phần ngàm giữ cảm biến sợi nhựa.

DANH SÁCH VẬT TƯ (BOM)

Đầu nối khí nén (pneumatic fitting) 10mm

3 ốc M3 đầu chìm (cap head) dài 14-16mm

2 ốc M3 đầu chìm (cap head) dài 8-10mm

2 miếng tán nhiệt (heat set inserts) chuẩn Voron M3

2 dây rút nhựa nhỏ

IN ẤN

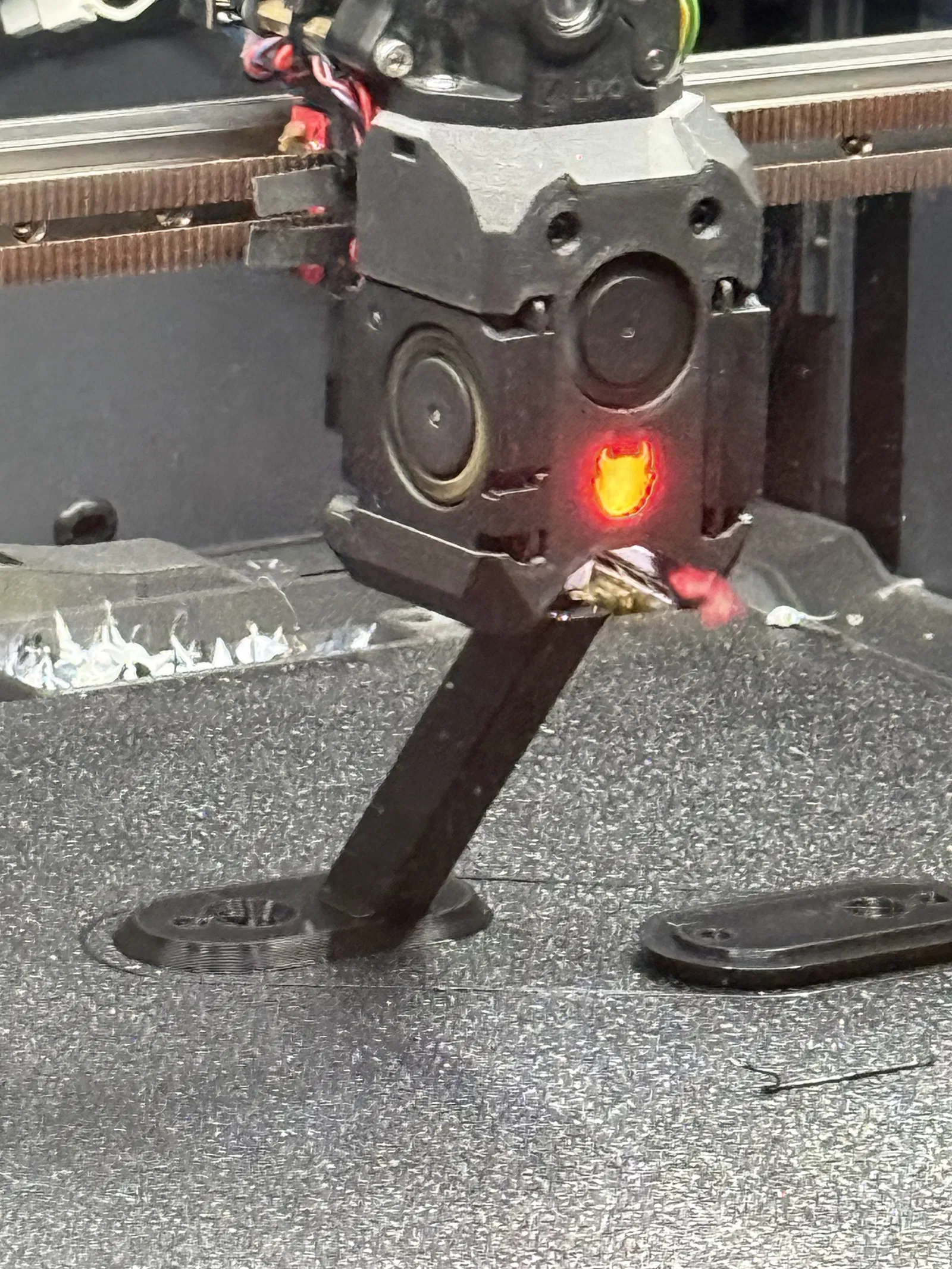

In theo hướng dẫn ở hình cuối phía trên.

Tối thiểu là nhựa PETG, khuyến khích dùng ASA hoặc ABS.

Chiều cao lớp in 0.2mm. Không cần hỗ trợ (supports).

LẮP ĐẶT

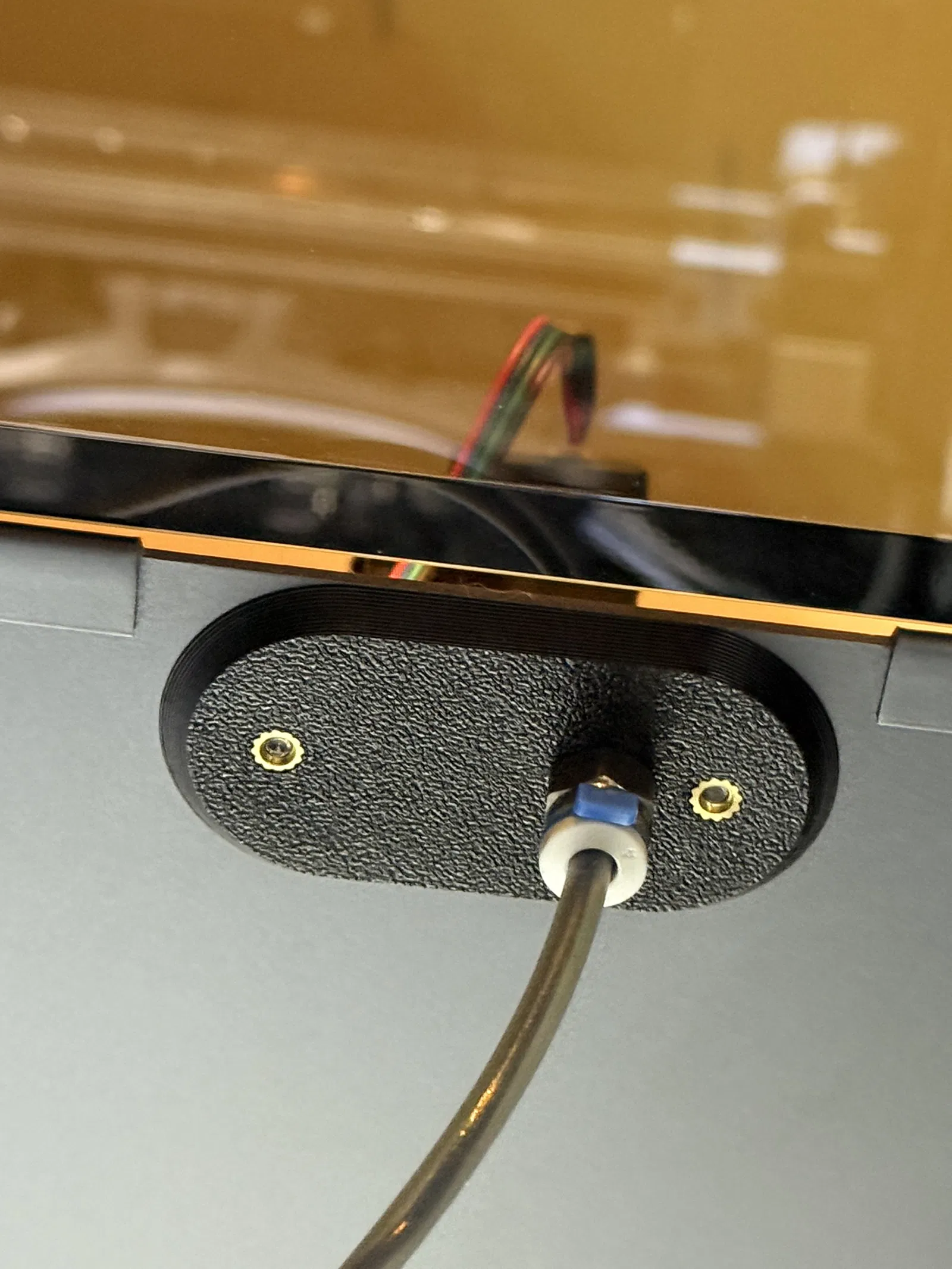

Lắp các miếng tán nhiệt vào MẶT DƯỚI của tấm ngàm gắn.

Lắp đầu nối khí nén 10mm vào ren đã in từ MẶT DƯỚI của tấm gắn - dùng cờ lê đúng kích cỡ và cẩn thận kẻo bị lệch ren!

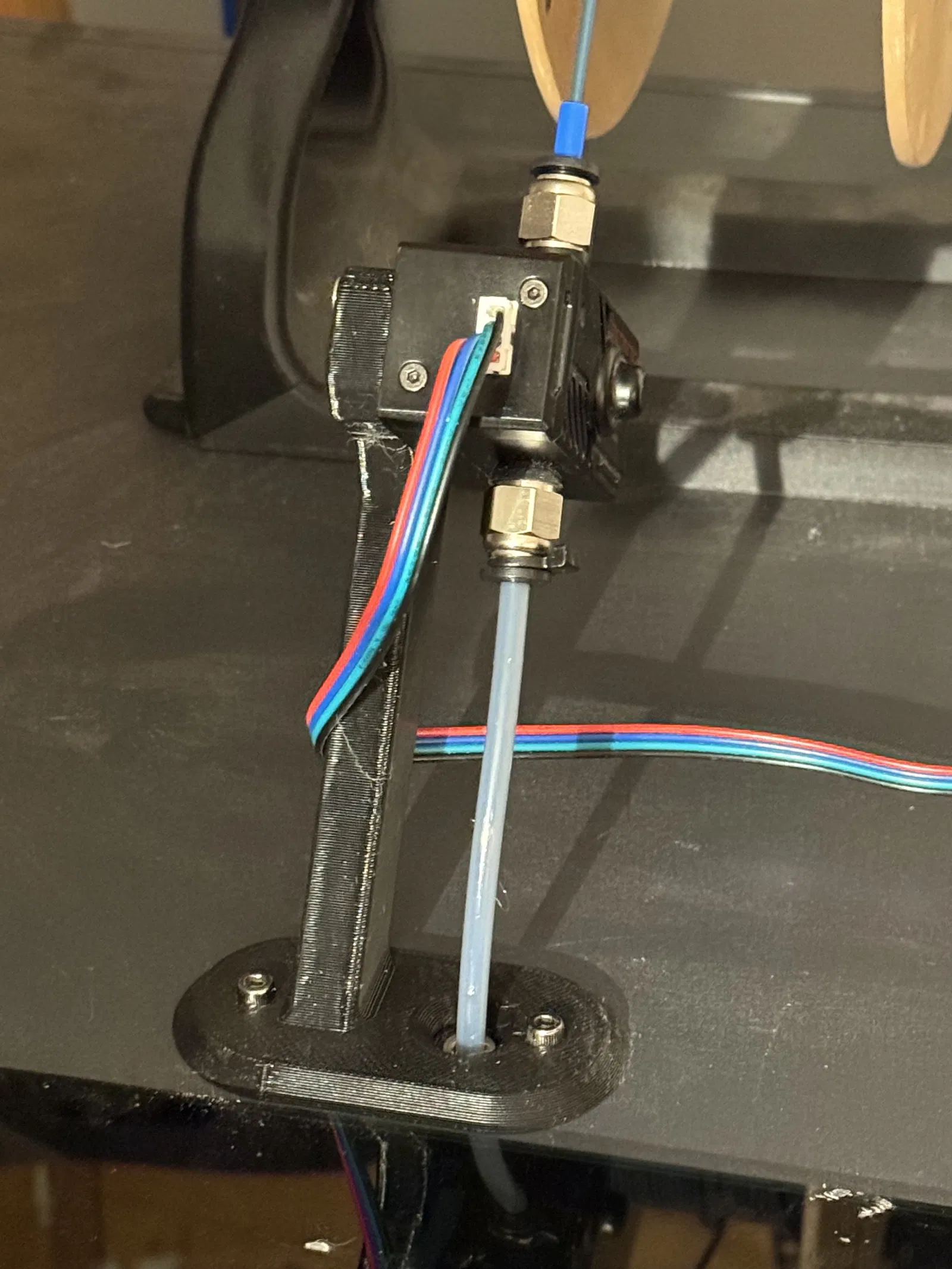

Gắn cảm biến SFSv2 vào bằng các ốc dài 14-16mm.

Lắp thiết bị vào máy in và cố định hai nửa ngàm bằng ốc 8-10mm.

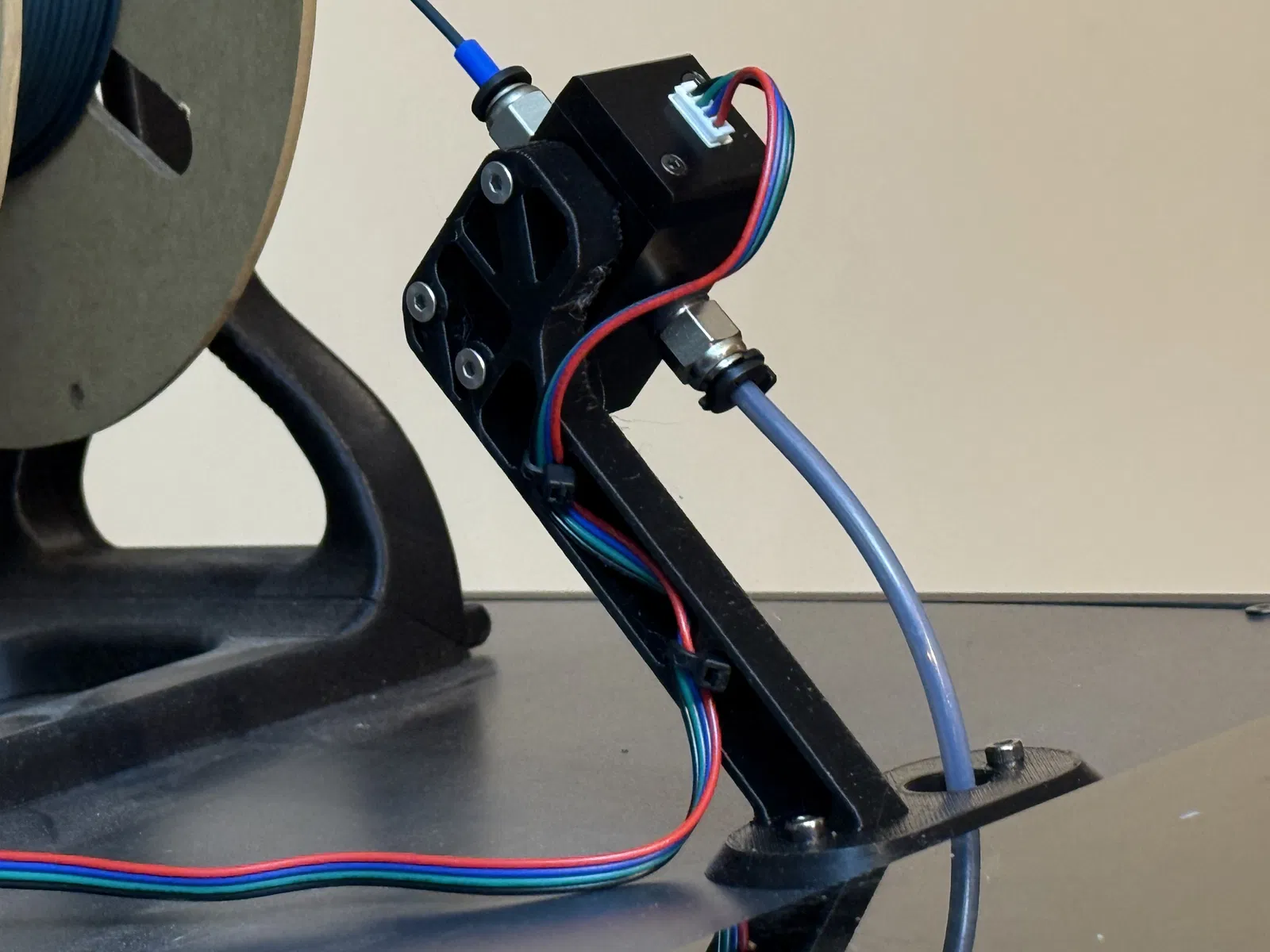

Dùng dây rút để cố định cáp.

MACRO!

Đừng quên cài đặt Demon Klipper Essentials Unified để nâng cấp hệ thống cực lớn cho chiếc MAX của bạn nhé!

https://github.com/3DPrintDemon/Demon_Klipper_Essentials_Unified/tree/main
