Giá Đỡ Máy In Nhãn Nhiệt - Không Cần Support 1

3 hình

Đồ Gia Dụng

Giá Đỡ Máy In Nhãn Nhiệt - Không Cần Support

Tác giả yaikou

Lượt tải
952
Lượt thích
127
Lượt coi
4.749
Bản remix
1

File 6 136,8 MB

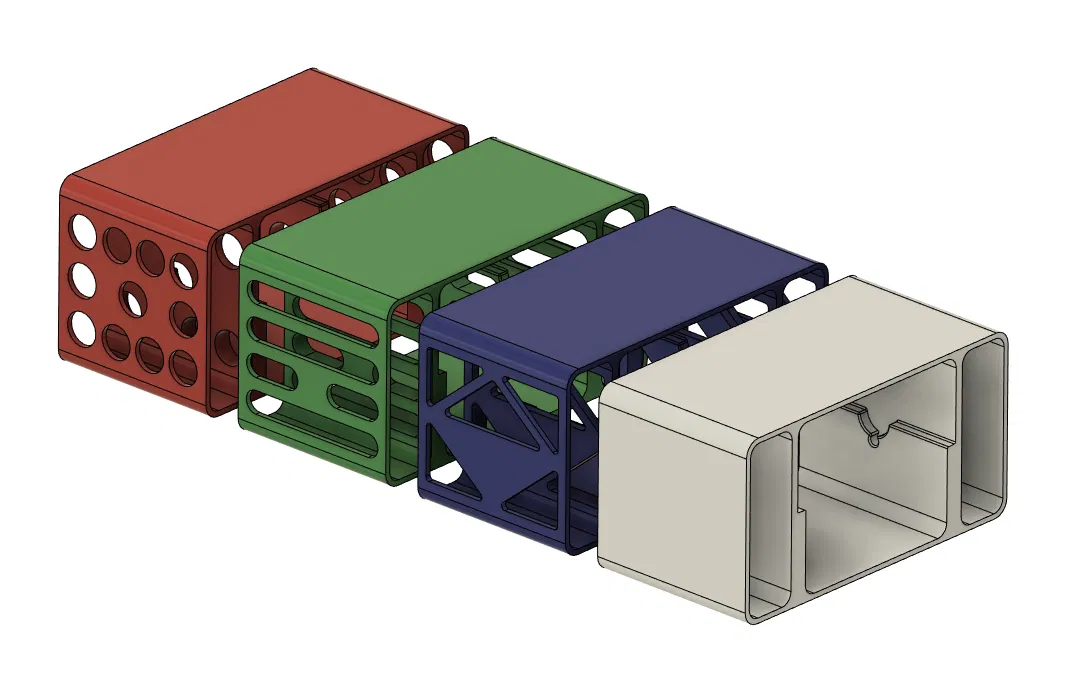

  • Stand_1774599978.stlSTL · 30,8 MB
  • Stand_Lines_1774599981.stlSTL · 33,5 MB
  • Stand_Holes_1774599984.stlSTL · 34,5 MB
  • Stand_Triangles_1774599987.stlSTL · 35,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Nếu bạn đang gặp vấn đề vướng víu với nhãn in và dây cáp, @darkspeedy26 đã thiết kế một thanh dẫn nhãn cực kỳ hữu ích tại đây:

Cập nhật ngày 22 tháng 8 năm 2022: Đã điều chỉnh kích thước con lăn và trục lăn để vừa vặn và hoạt động hiệu quả hơn.

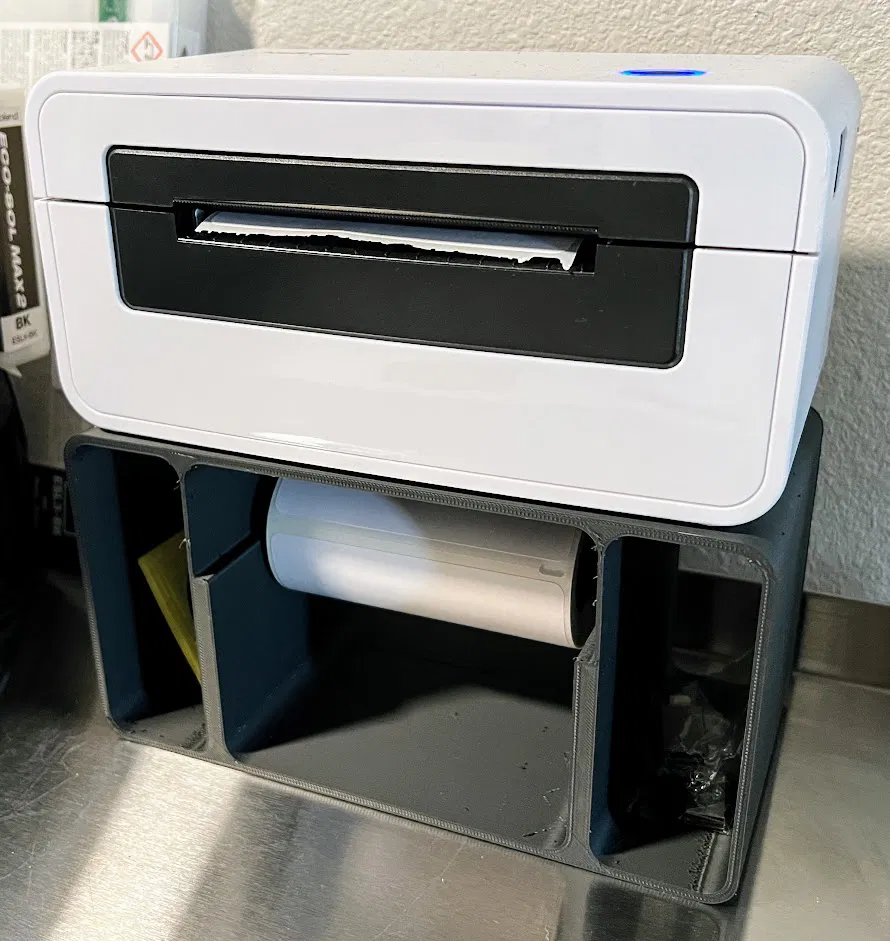

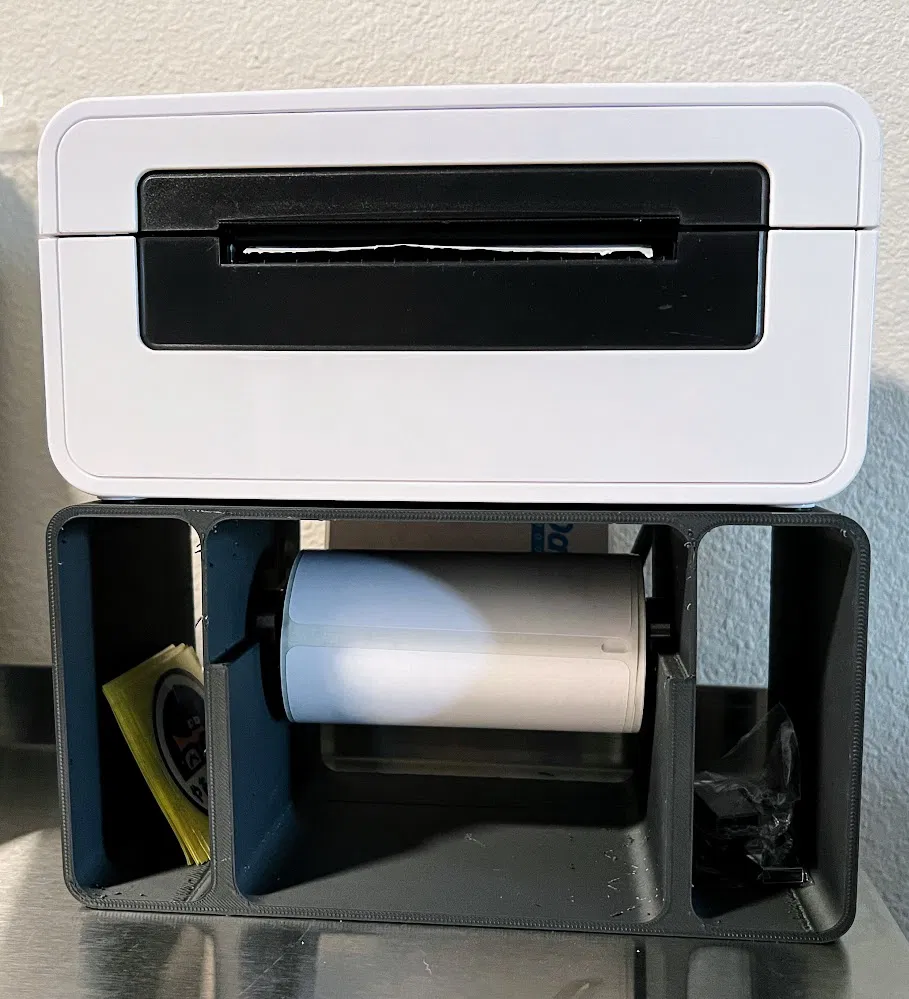

Sau khi đã thử qua vài mẫu giá đỡ máy in nhãn khác trên này, mình không ưng ý lắm với thiết kế hoặc cách in của chúng. Thế là mình quyết định tự làm một cái.

Các tiêu chí chính cho thiết kế này:

  • Không có góc nhọn, đặc biệt là ở viền ngoài.
  • Thiết kế đồng bộ với máy in nhãn của mình (Máy in Neflaca BT: https://a.co/d/c5VUsjs)
  • In nhanh, dễ dàng và không cần support.
  • Có gắn nam châm cho thêm phần thú vị.

Danh sách vật liệu (BOM):

  • 1x Giá đỡ (in 3D)
  • 1x Con lăn (in 3D)
  • 2x Trục lăn (in 3D)
  • 2x Vòng bi 608ZZ
  • (tùy chọn) 4x Nam châm Neodymium 6x3

Chất liệu in (Filament):

  • Loại nào cũng được, nhưng PLA vẫn là dễ in nhất. Bạn cứ thoải mái chọn loại mình thích!

Hướng dẫn in/lắp ráp:

  1. In mẫu giá đỡ bạn chọn, cùng với con lăn và trục lăn bằng chất liệu tùy ý.
  2. (tùy chọn) Chồng các nam châm thành từng cặp, rồi ấn vào hốc nhỏ nơi đặt cuộn nhãn.
  3. Lắp trục lăn vào con lăn.
  4. Gắn vòng bi vào hai bên con lăn.
  5. Xỏ con lăn qua cuộn nhãn.
  6. Đặt tất cả vào giá đỡ.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
6
Tổng dung lượng
136,8 MB
File lớn nhất
35,9 MB
