Exposed NVMe Frame V2 // Bản Full Hex-Flow (JMS583 + 2260)

Exposed NVMe Frame V2 // Full Hex-Flow Edition (JMS583 + 2260)

Đây là phiên bản V2 Remix của mẫu Exposed NVMe Frame.

V2 có gì mới?

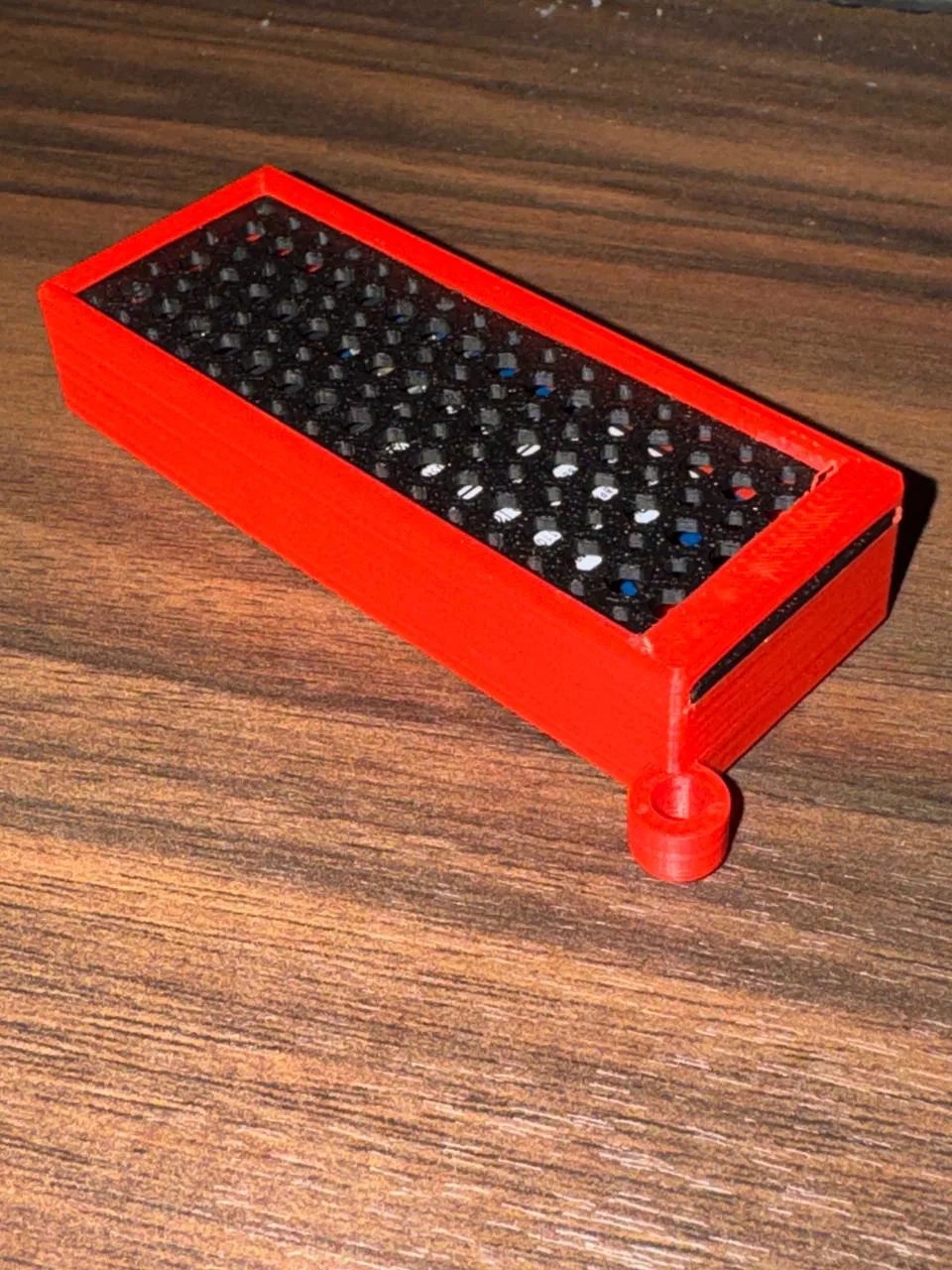

• Thông gió hai mặt: Mình đã thêm họa tiết lưới lục giác (hexagonal mesh) vào phần đáy của khung.

• Tiết kiệm vật liệu / In nhanh hơn: Các phần cắt bỏ giúp giảm lượng nhựa in mà vẫn đảm bảo độ bền chắc.

• Vẻ ngoài công nghiệp hiện đại: Sự đối xứng giữa nắp trượt và phần đế mang lại cảm giác thiết kế chuyên nghiệp và cao cấp hơn.

Thiết lập in (ABS)

Vì bộ điều khiển NVMe (đặc biệt là JMS583) có thể nóng lên đáng kể khi truyền dữ liệu liên tục, khuyên dùng nhựa ABS hoặc ASA.

• Chất liệu: ABS / ASA (Để tránh bị biến dạng do nhiệt từ ổ cứng).

• Chiều cao lớp (Layer Height): 0.2mm (dùng 0.12mm-0.16mm cho nắp để trượt mượt mà hơn).

• Infill: 20% (thành vỏ đủ mỏng nên cấu trúc sẽ gần như đặc).

• Supports: Không cần thiết! Họa tiết lục giác được thiết kế để bắt cầu (bridging) tốt trên hầu hết các máy in FDM đã tinh chỉnh chuẩn.

Yêu cầu phần cứng

• Controller: Mạch JMS583 USB-C to NVMe Bridge.

• Ổ cứng: M.2 kích thước 2260.

• Lắp ráp: Lắp theo kiểu trượt khớp (friction fit). Nếu nhựa ABS bị co lại, hãy điều chỉnh tỉ lệ (scale) nắp nhỏ lại khoảng 0.5% - 1% hoặc chà nhám nhẹ phần rãnh.
