Bộ giá đỡ vệ sinh Nozzle cho Voron Trident

Tác giả WICKID_30513

Lượt tải
46
Lượt thích
15
Lượt coi
411
Bản remix
1

File 2 7,5 MB

  • Nozzle_Wiper_Mount_VT_1774507499.stlSTL · 1,2 MB
  • Nozzle_Wiper_Mount_VT_0.2mm_ABS_MK3S_4h15m_1774507501.gcodeGCODE · 6,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

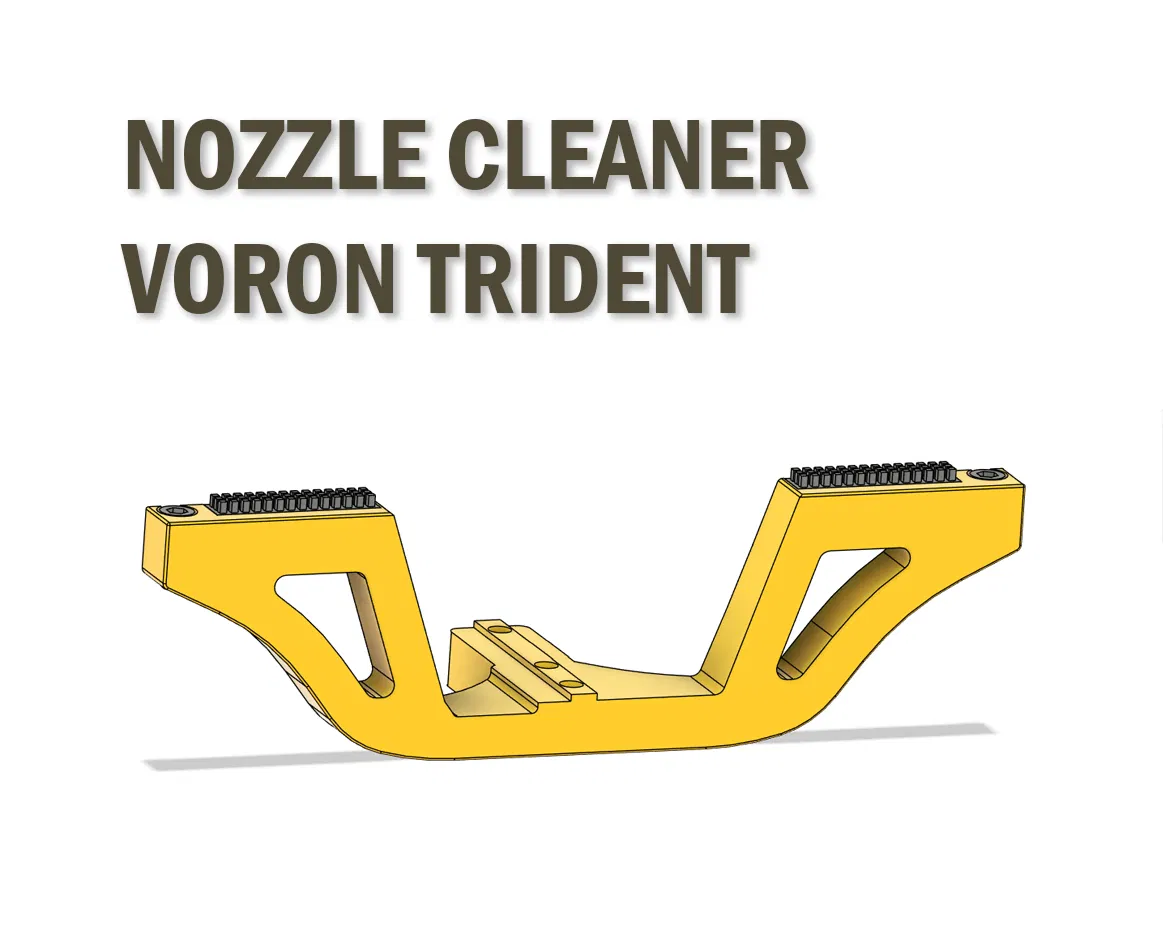

Mình đã tìm kiếm một bộ giá đỡ để gắn thanh gạt vệ sinh nozzle cho máy Voron Trident. Có vẻ như có rất nhiều mẫu cho dòng Voron 2.4 nhưng lại khá hạn chế lựa chọn cho Trident, nên mình đã tự thiết kế cái này.

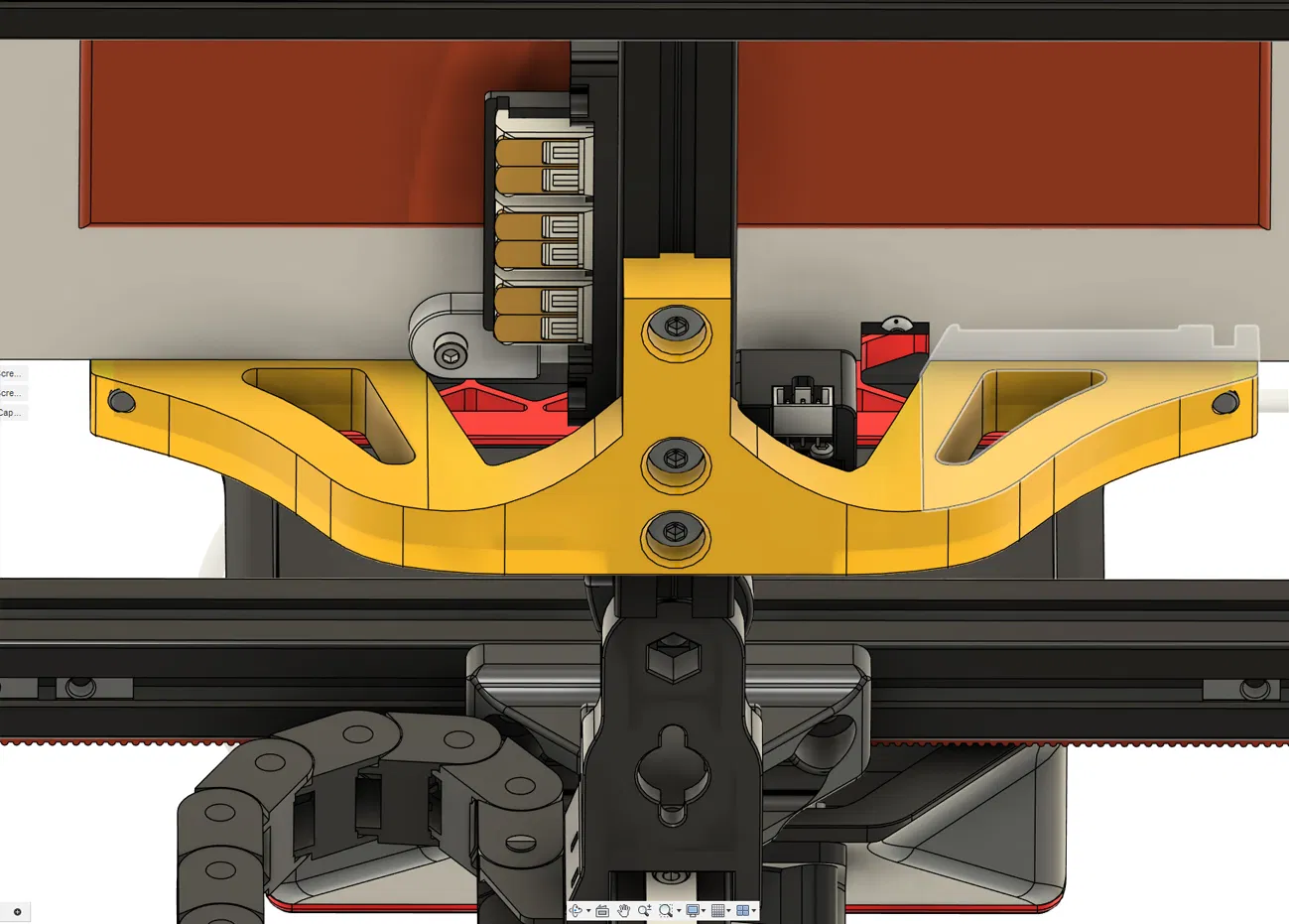

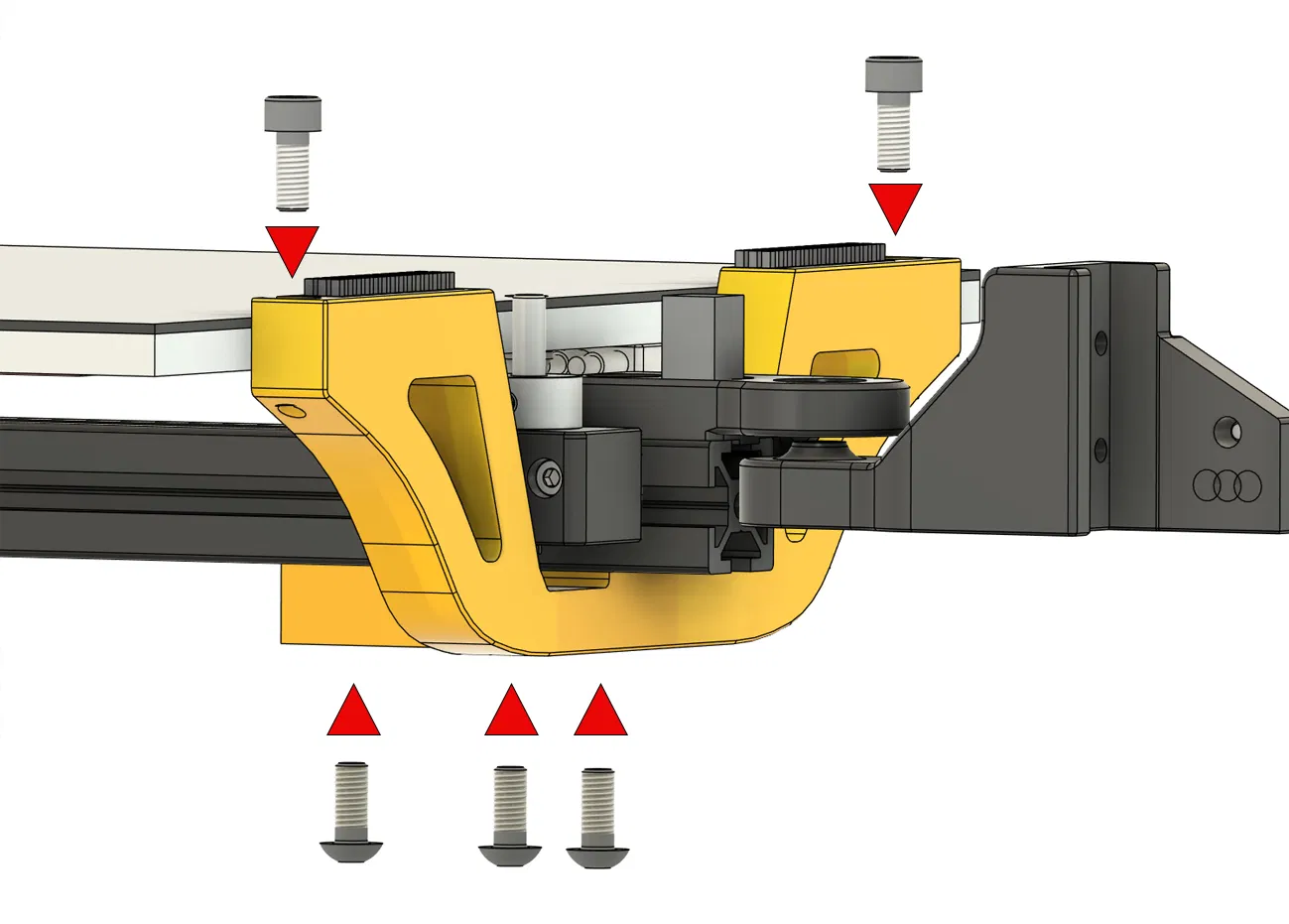

Phần giá đỡ này có thể lắp trực tiếp lên thanh nhôm profile của bàn in bằng cách sử dụng 3 ốc M5x12 từ bên dưới bàn nhiệt (kết hợp với T-Nut M5). Ngoài ra, mình dùng thêm 2 ốc lục giác M5x12 làm miếng đệm cách ly để giá đỡ không bị dính chặt vào bàn nhiệt.

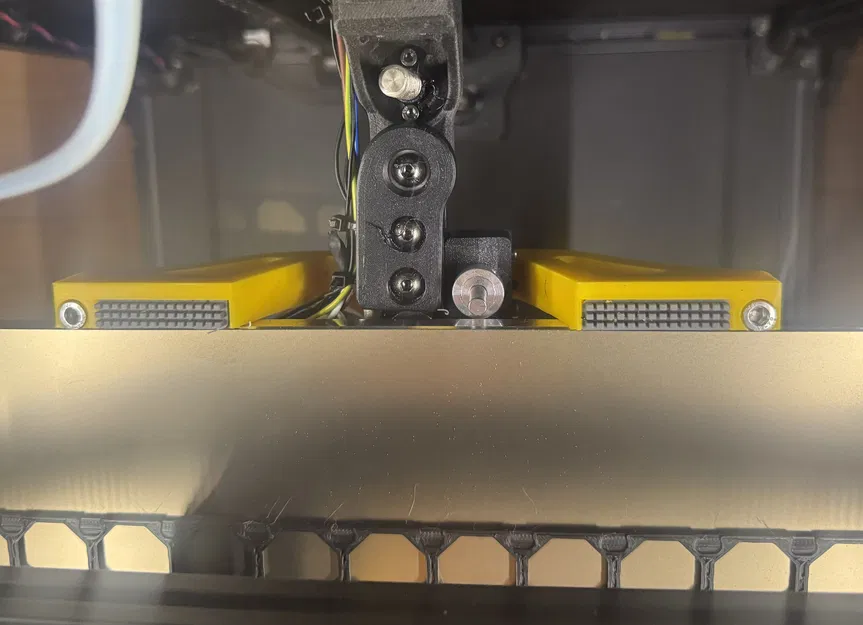

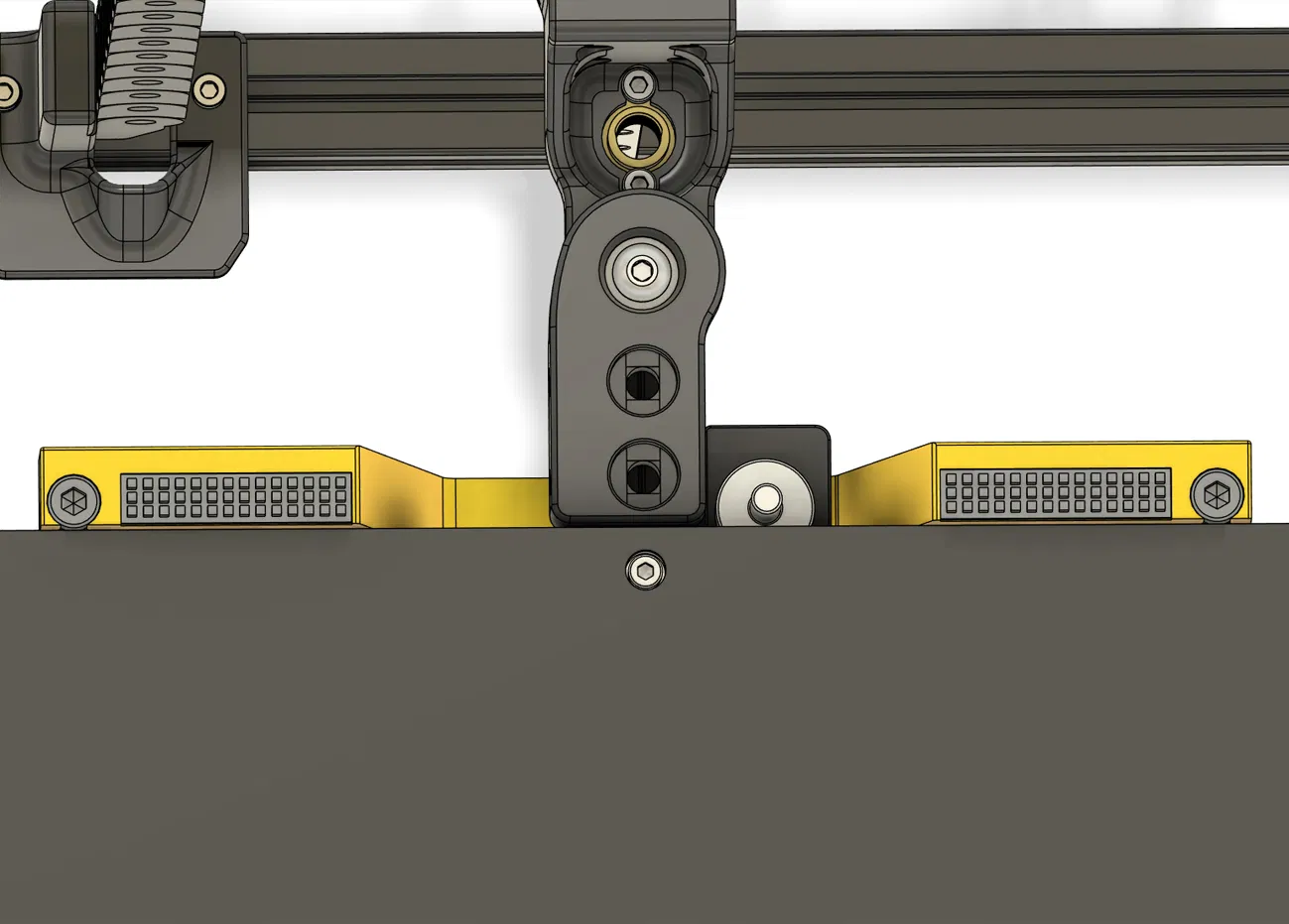

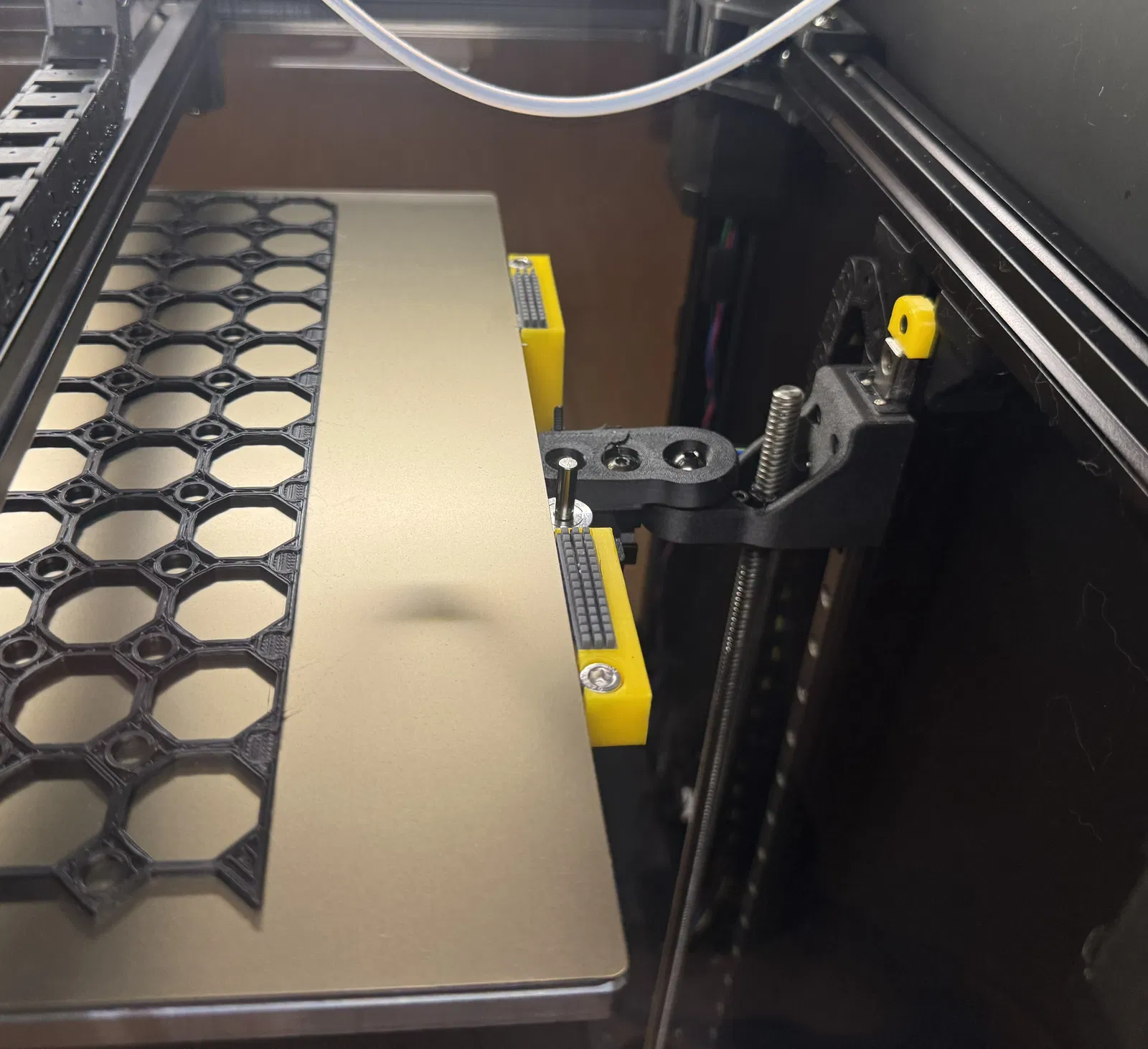

Mình đã dùng 2 bàn chải silicon vệ sinh nozzle (mua trên Amazon) và tùy chỉnh thêm các macro vào lệnh PRINT_START và PRINT_END. Nhờ vậy, nozzle sẽ được lau sạch ở đầu quy trình in và làm sạch thêm một lần nữa sau khi in xong. Việc lắp thêm bàn chải thứ hai ở phía đối diện cũng giúp căn chỉnh tấm bàn in dễ dàng hơn vì các đầu ốc lục giác sẽ chặn không cho tấm bàn bị trượt ra ngoài phạm vi bàn nhiệt.

Các phụ kiện cần thiết:

  • 3 x Ốc đầu tròn M5x12
  • 3 x T-Nut M5
  • 2 x Ốc lục giác M5x12
  • 2 x Bàn chải silicon

Link mua bàn chải silicon:

https://www.amazon.com/dp/B0DRBZK7RZ?ref=ppx_yo2ov_dt_b_fed_asin_title

Mình in mô hình này bằng nhựa ABS với các thiết lập khuyến nghị như tất cả các linh kiện khác của Voron.
