Tấm đế gắn ăng-ten 3D cải tiến: Tương thích bulkhead N-type

Tấm đế gắn ăng-ten (Base Plate) cải tiến với lỗ thoát nước

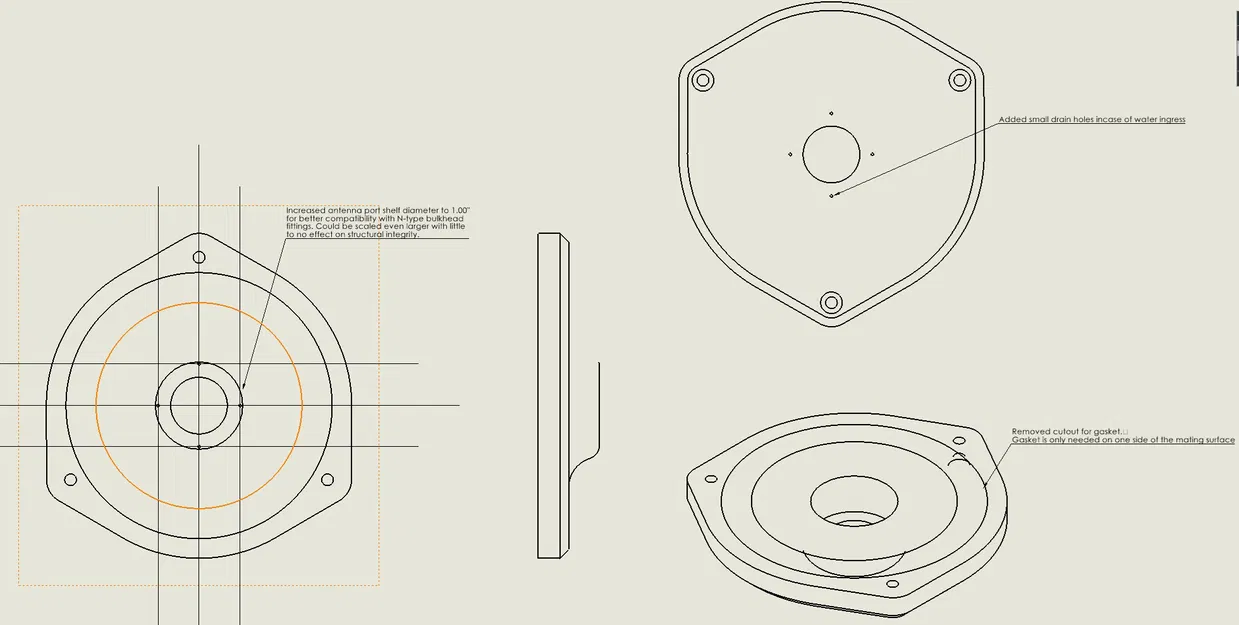

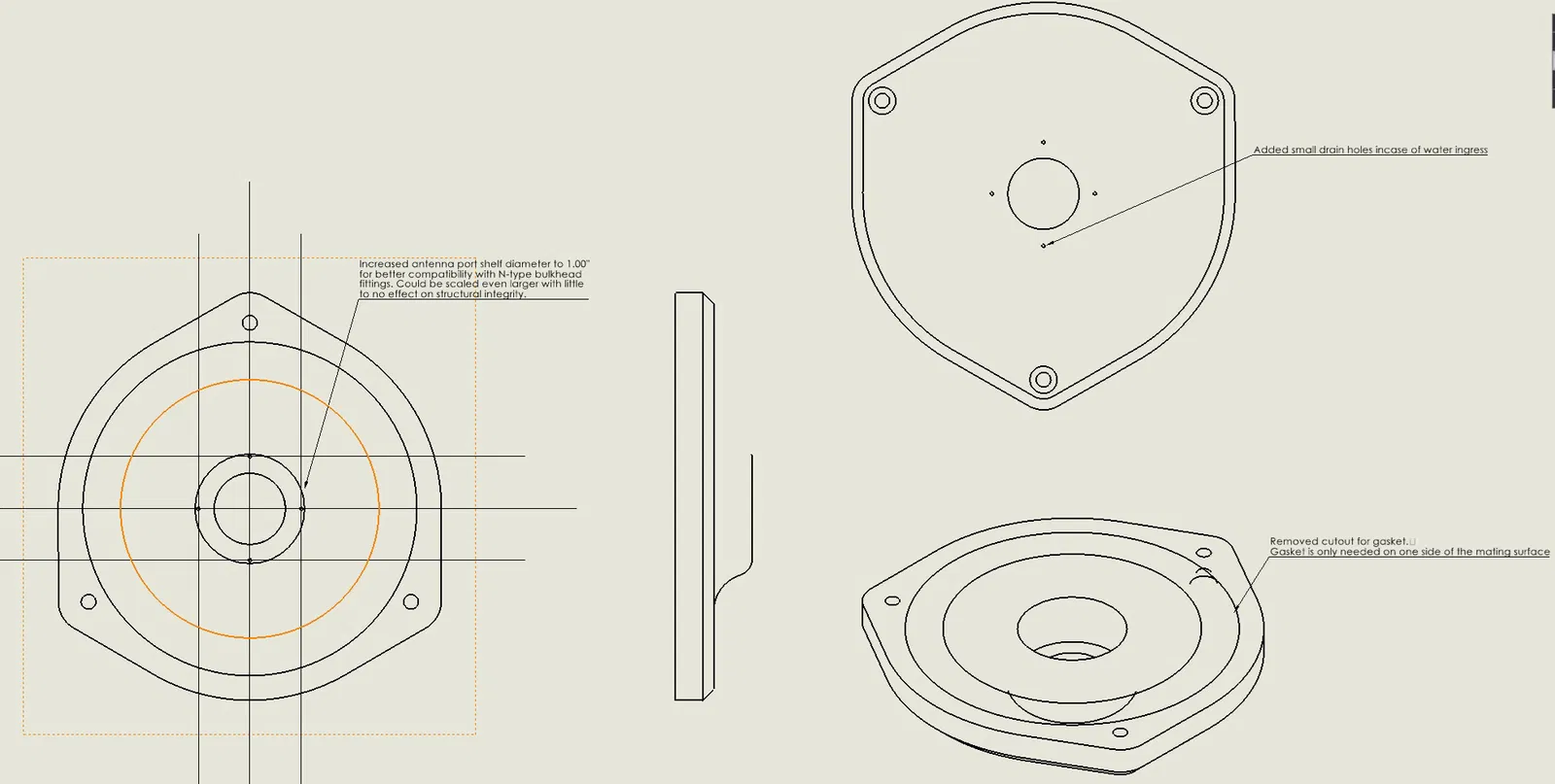

Đây là phiên bản nâng cấp hoàn hảo của mẫu tấm đế gắn ăng-ten truyền thống, được thiết kế lại để mang tới sự tiện lợi tối đa cho người dùng trong các dự án kỹ thuật hoặc lắp đặt thiết bị viễn thông. Với mục tiêu khắc phục những hạn chế của thiết kế cũ, phiên bản này tập trung vào việc tối ưu hóa kích thước cổng gắn ăng-ten, cho phép tương thích hoàn hảo với các loại khớp nối bulkhead N-type phổ biến hiện nay. Bạn sẽ không còn gặp khó khăn khi cố gắng lắp đặt các linh kiện có kích thước lớn hơn vào trong lỗ trung tâm nữa.

Điểm cộng lớn nhất của mô hình này chính là việc bổ sung hệ thống thoát nước thông minh. Các lỗ thoát nước nhỏ đã được khéo léo thiết kế ngay trên bề mặt tấm đế, giúp ngăn ngừa tình trạng ứ đọng nước mưa hoặc hơi ẩm tích tụ bên trong, từ đó bảo vệ các thiết bị điện tử bên trong khỏi nguy cơ bị chập mạch hoặc hư hỏng. Ngoài ra, việc loại bỏ phần rãnh khoét dành cho gioăng cao su cũng giúp đơn giản hóa quá trình lắp đặt, vì giờ đây bạn chỉ cần sử dụng gioăng ở một mặt tiếp xúc duy nhất mà vẫn đảm bảo độ kín khít cần thiết.

Để đảm bảo quá trình in 3D đạt chất lượng cao nhất, anh em nên lưu ý một số điểm sau:

• Vật liệu khuyên dùng: Nên chọn các dòng nhựa bền bỉ như PETG hoặc ASA để chịu được điều kiện thời tiết khắc nghiệt khi lắp đặt ngoài trời.
• Thông số in: Thiết lập độ dày tường (wall thickness) khoảng 3-4 lớp để đảm bảo độ cứng cáp cho cấu trúc của tấm đế.
• Layer height: Sử dụng chiều cao lớp in từ 0.2mm để đạt được sự cân bằng tốt nhất giữa độ mịn bề mặt và thời gian in.
• Hướng đặt: Nên đặt mặt phẳng lớn xuống bàn in để không cần nhiều support, giúp tiết kiệm thời gian hậu kỳ.
• Kiểm tra kích thước: Hãy đo đạc kỹ lỗ trung tâm sau khi in để đảm bảo bulkhead fitting của bạn khớp hoàn toàn.
• Vệ sinh: Đảm bảo các lỗ thoát nước nhỏ được làm sạch hoàn toàn khỏi các vụn nhựa thừa sau khi in để tính năng thoát nước hoạt động trơn tru nhất.

Tổng kết lại, đây là một phụ kiện 3D hữu ích cho những ai đang chế tạo hộp chứa thiết bị ăng-ten cá nhân. Thiết kế tinh gọn, bền bỉ và tính ứng dụng cao giúp dự án của bạn trở nên chuyên nghiệp hơn rất nhiều.
