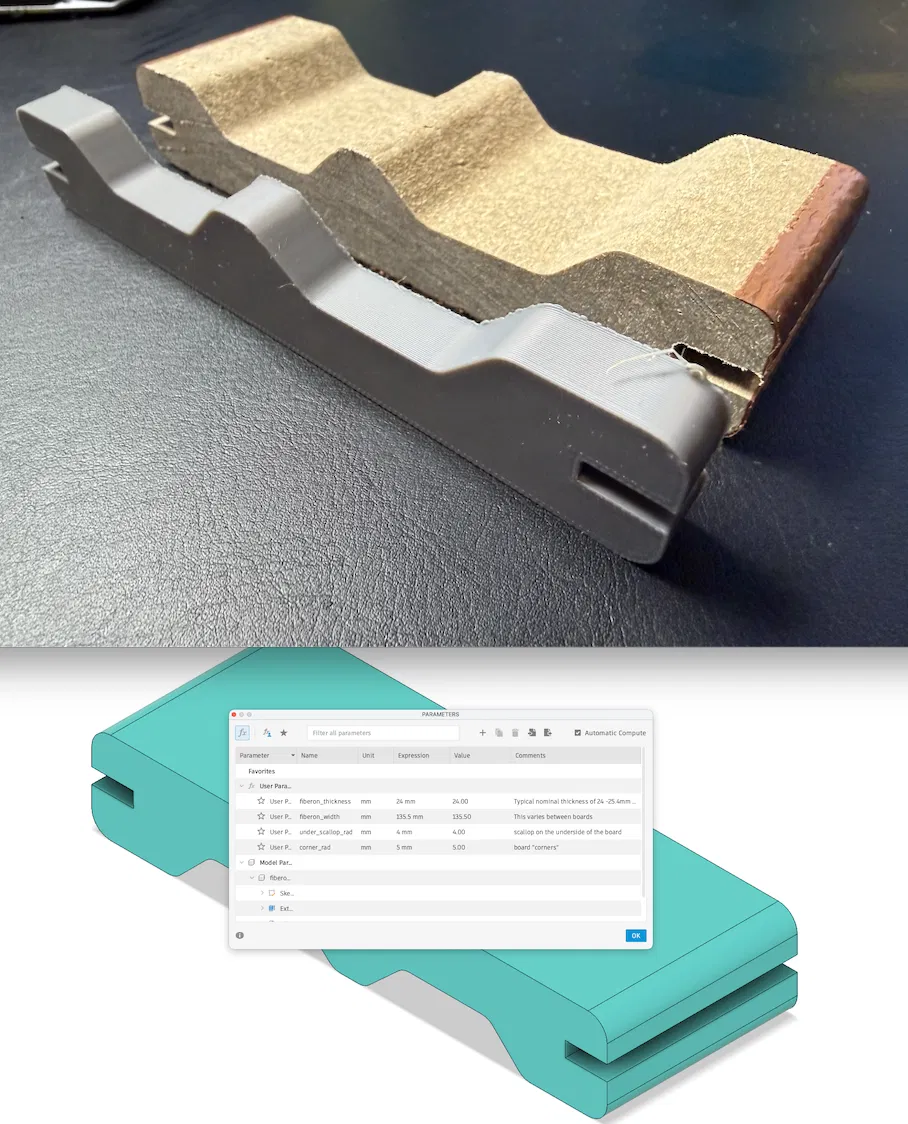

Hồ sơ trắc ngang ván sàn composite Fiberon

Mô hình này được thiết kế để hỗ trợ bạn khi tạo các bản vẽ kỹ thuật khác có sử dụng tấm ván sàn composite Fiberon loại có rãnh. Đây là công cụ cực kỳ hữu ích để thiết kế các khuôn dẫn hướng (router jigs) cho máy phay.

Mình đã kiểm tra mô hình này với dòng "Weekender", vốn có thông số kỹ thuật tương đương với dòng "Good life". Nếu bạn có dịp kiểm chứng với các dòng sản phẩm khác, hãy cho mình biết nhé.

Vì kích thước thực tế giữa các tấm ván có sự chênh lệch nhất định, bạn có thể cần điều chỉnh lại chiều rộng hoặc chiều sâu một chút. Mình đã thiết lập các thông số theo hướng ưu tiên độ khít.

File parametric Fusion 360 đã được đính kèm.

Mình đã sử dụng mẫu này cho một vài thiết kế khác:

• Bộ kết nối cửa sập sàn (Deck hatch connector kit)

• Khuôn phay lỗ vòi nước trên sàn (Deck hose hole router jig)

• Khuôn phay lỗ luồn dây điện trên sàn (Deck electrical cord pass through router jig)

Đây là dự án mã nguồn mở hoàn toàn, nhưng nếu bạn có thể ghi nguồn cho mình thì mình rất trân trọng.
