Khuôn soi lỗ luồn ống nước trên sàn gỗ (Router Jig)

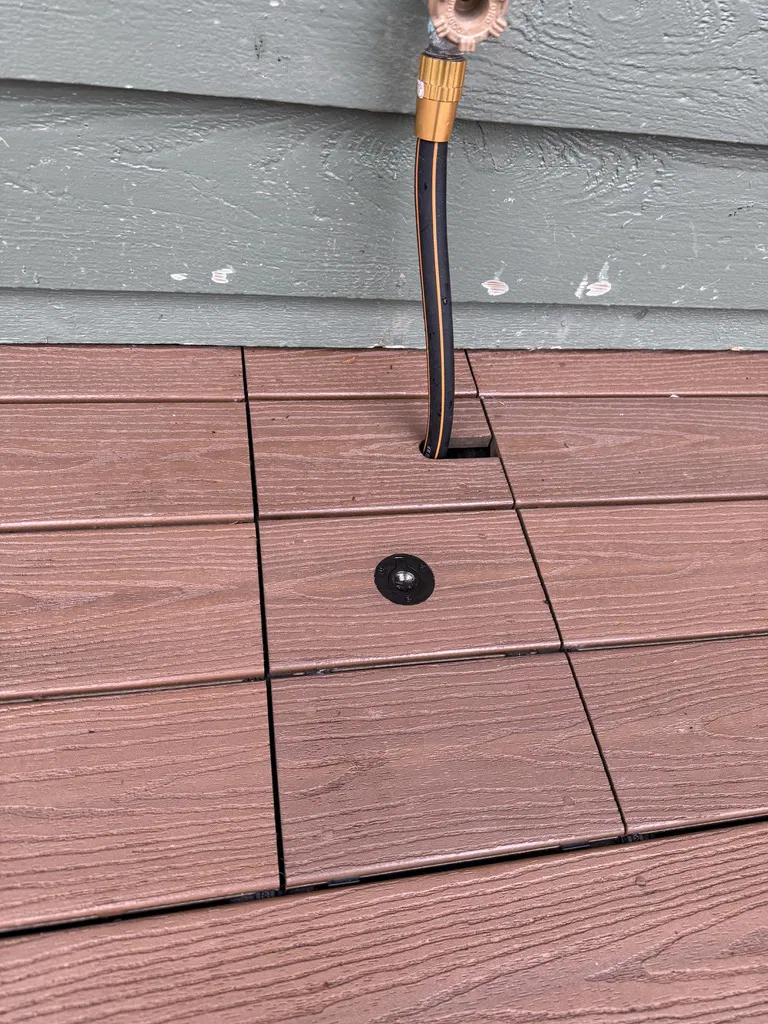

Đây là mẫu khuôn (template) dùng để soi lỗ trên sàn gỗ, giúp luồn ống nước tưới vườn qua. Kích thước lỗ sau khi soi bằng mũi phay tiêu chuẩn sẽ là 25mm (~1 inch).

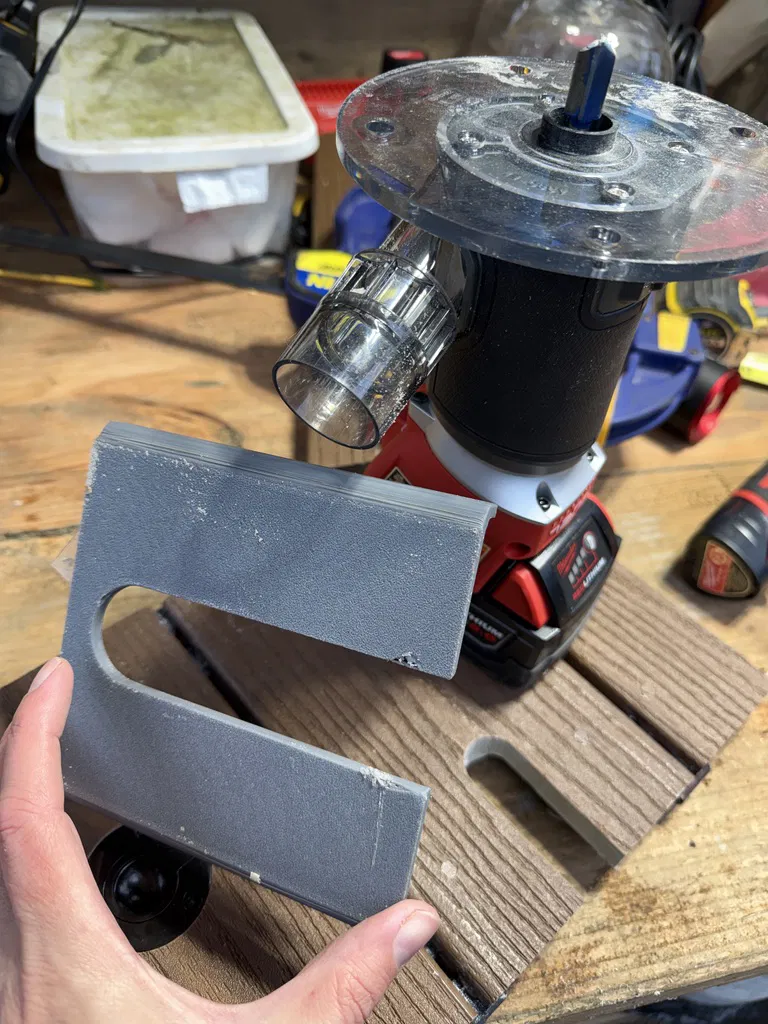

Thiết kế này dành cho mũi phay thẳng (straight router bit) đường kính 1/2 inch. Một mũi phay Ryobi giá rẻ cũng dùng tốt. Đối với bạc dẫn hướng (bushing), mình dùng từ thiết kế tuyệt vời của @hoco. Các bạc này vừa khít với máy phay cầm tay Milwaukee M18 2723-20 ngay từ lần in đầu. Nếu bạn chưa có dụng cụ định tâm, mình khuyên dùng của @Vincent.

Khuôn này được thiết kế cho sàn Fiberon với chiều rộng khoảng 135mm. Do có sự sai lệch nhỏ giữa các tấm ván, khuôn có thể hơi chật hoặc lỏng tùy chỗ. Nó cũng sẽ vừa với ván Trex và Timbertek. Nếu không vừa, bạn có thể dùng các khối âm (negative shapes) trong phần mềm slicer để loại bỏ phần cạnh, hoặc cứ in ra rồi dùng búa gõ nhẹ để bỏ bớt cạnh thừa.

Lời khuyên là bạn nên thử nghiệm trên một miếng gỗ thừa trước.

1. Dùng băng dính hai mặt để cố định khuôn.
2. Kiểm tra xem phôi đã được gắn chắc chắn vào bàn hoặc sàn để tránh bị xê dịch.
3. Tiến hành soi. Mình khuyên nên thực hiện nhiều đường cắt nông và kết hợp máy hút bụi. Mình mới chỉ thử trên sàn gỗ nhựa composite nên không có vân gỗ để xác định hướng soi. Nếu bạn làm trên gỗ tự nhiên, bạn nên soi theo chiều kim đồng hồ (hãy kiểm tra lại vì mình không hoàn toàn chắc chắn về điều này).
