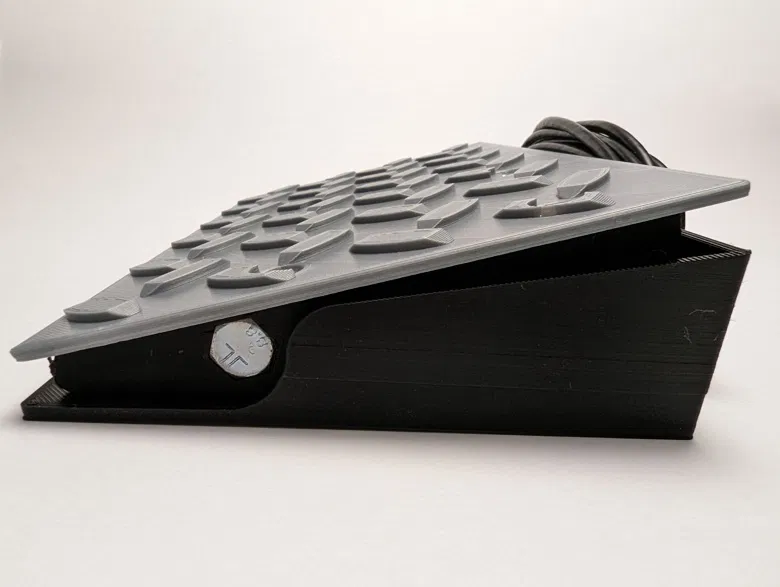

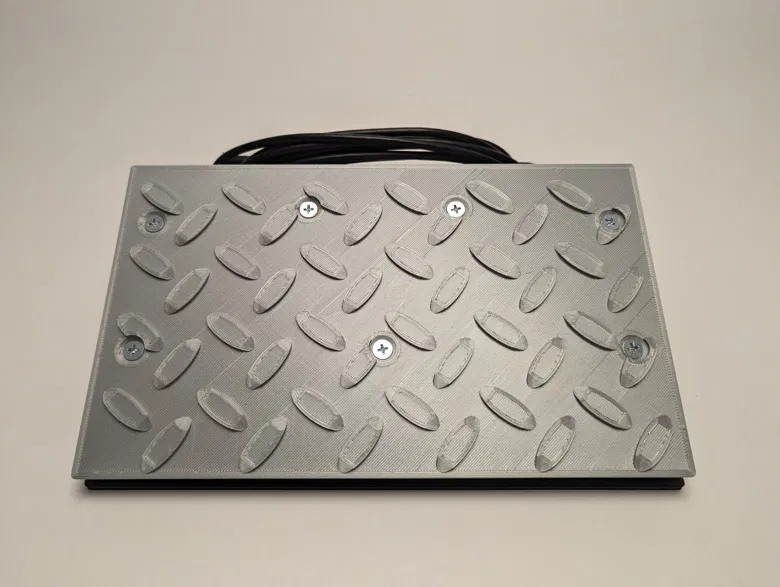

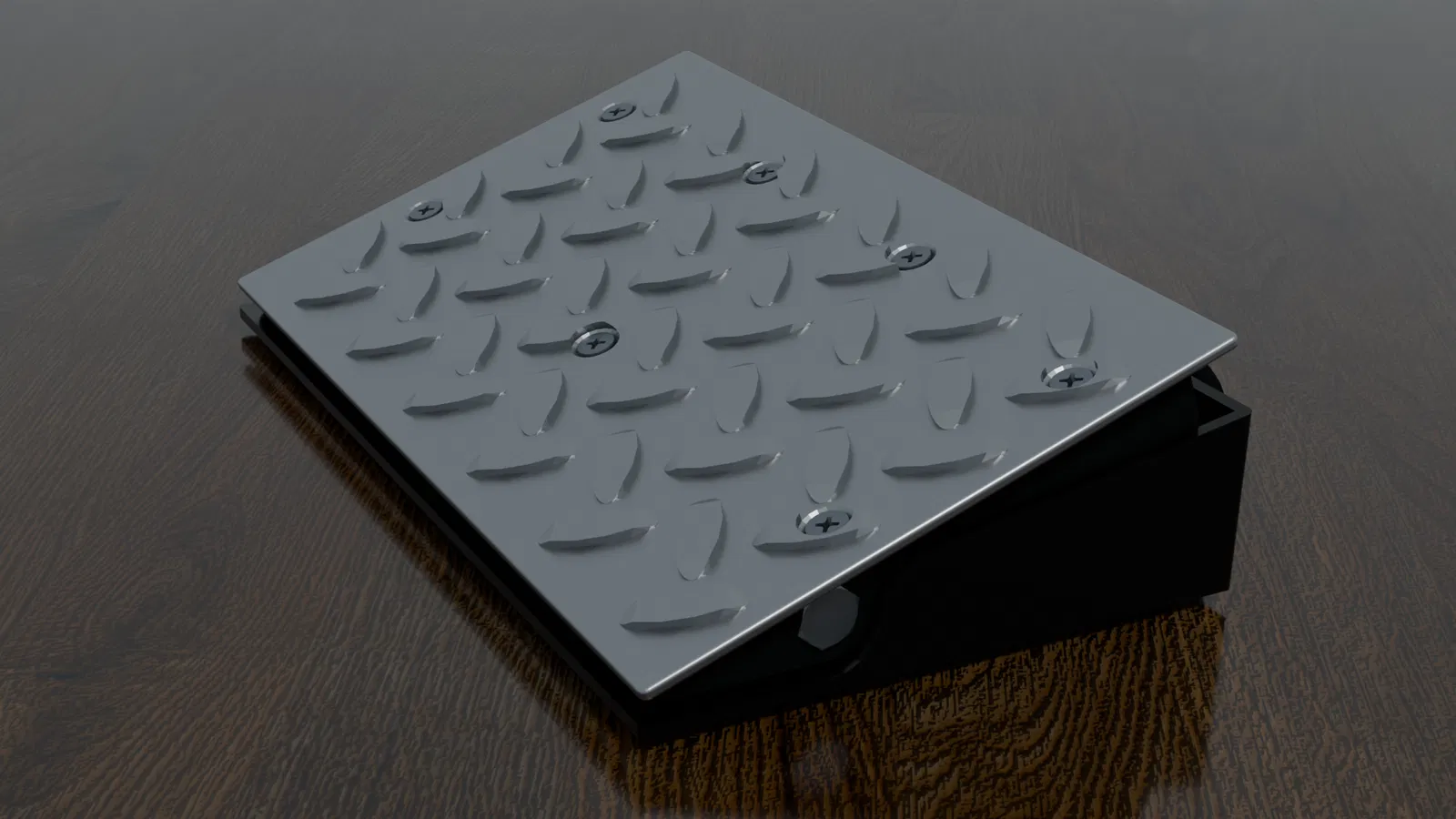

Perfectly Adequate Arcade Pedal - Bàn đạp Arcade tự chế cực chất

"Sự hoàn hảo là kẻ thù của sự vừa đủ tốt."

• Saul Goodman

Nếu bạn cũng giống tôi, thích chơi Time Crisis thỉnh thoảng nhưng không muốn bỏ ra từ 250 - 450 USD cho một chiếc pedal gốc tân trang hay hàng replica Sinden, và nếu bạn không có thời gian, tài năng hay sự kiên nhẫn để làm một chiếc pedal "đỉnh cao" theo kiểu của @Boojakascha, thì cái này có lẽ dành cho bạn.

Tất cả ốc vít sử dụng trong thiết kế này đều là hàng "có sẵn" ngoài tiệm kim khí.

Danh sách linh kiện cần thiết

• x1 Micro-switch có cần gạt
• x2 Lò xo nén 18mmx1mmx50mm
• x1 Bu lông M8x50mm
• x2 Bu lông M8x75mm
• x3 Đai ốc M8 (loại nào cũng được)
• x9 Vít đầu phẳng M5x20mm (để bắt nắp trên và đi dây)
• x9 Đai ốc M5
• x2 Vít M3x20mm (để gắn micro-switch)
• x2 Đai ốc M3
• Nhựa PLA. Tôi dùng màu đen và bạc.
• Nhựa TPU. Tôi dùng loại này.

Danh sách linh kiện TÙY CHỌN

• x1 Arduino Micro hoặc Pro Micro (Đừng chọn Nano!). Bạn có thể dùng bất cứ board nào hỗ trợ giả lập HID USB. Raspberry PI Pico cũng dùng được.
• x4 Vít M1.6x4mm (để gắn Arduino. Dùng keo nến cũng ổn).
• x1 Cáp Micro USB, 6-10 feet.
• x1 Dây rút.

Hướng dẫn in nhựa PLA

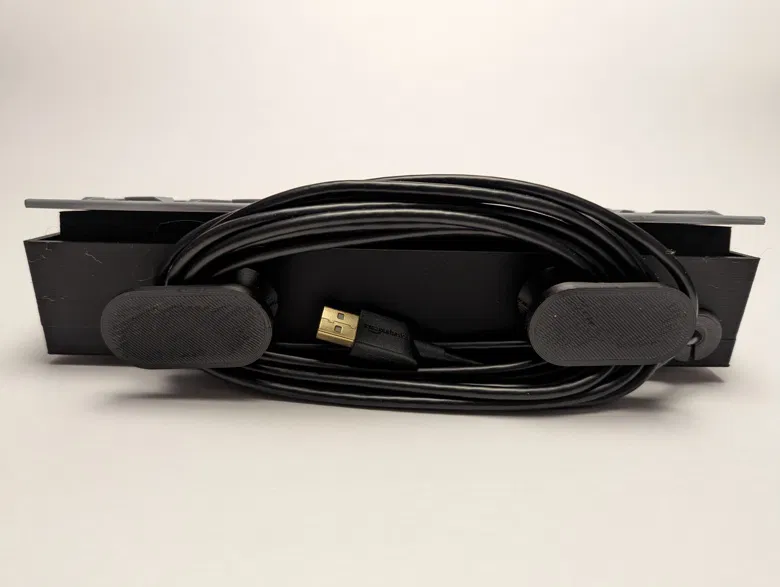

1 - In "1-Base.stl". Khuyên dùng infill cao nhất có thể, 100% nếu được. Sẽ mất thời gian in lâu. Cần bật hỗ trợ (support), khuyên dùng dạng cây (tree). 2 - In "2-Lever, 75 Degrees". Bản 70 độ sẽ cho hành trình pedal dài hơn. Cũng cần support. 3 - In "3-Top.stl". Khuyên dùng infill 100% vì bạn sẽ đạp lên nó! 4 - In "4-Cable Management x2.stl". Nếu muốn quấn dây khi không dùng thì in 2 cái. Cần chèn đai ốc 5mm vào giữa quá trình in. In ở layer 2mm, tạm dừng ở layer 64, chèn đai ốc rồi in tiếp.

Hướng dẫn in nhựa TPU

5 - In "5-Spring Cap x4 (TPU).stl". Cần 4 cái. Giúp lò xo không cọ vào đường in, giảm ồn và mượt hơn. 6 - In "6-Grommet (TPU).stl". Chỉ là miếng che cho đẹp. 7 - In "7-Bottom Pads x4 (TPU).stl". Dán vào chân đế nếu dùng trên sàn cứng.

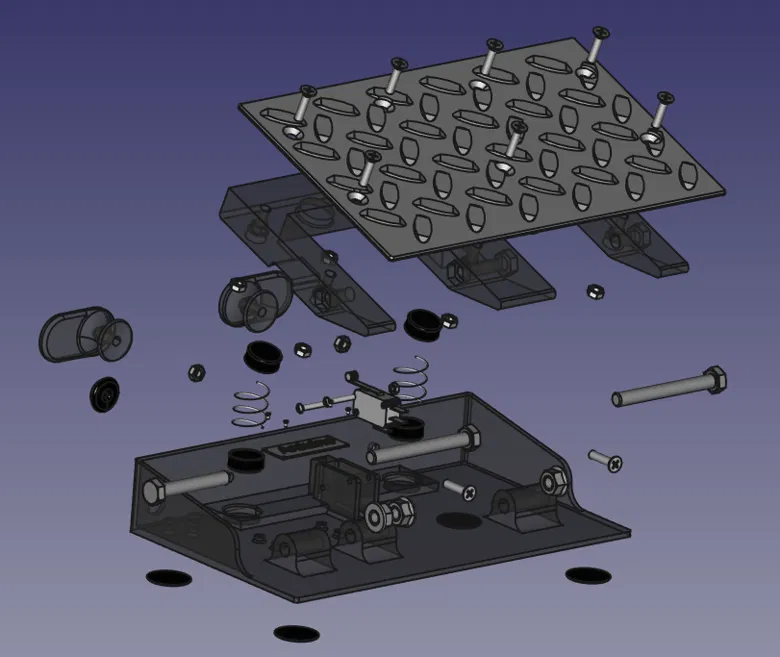

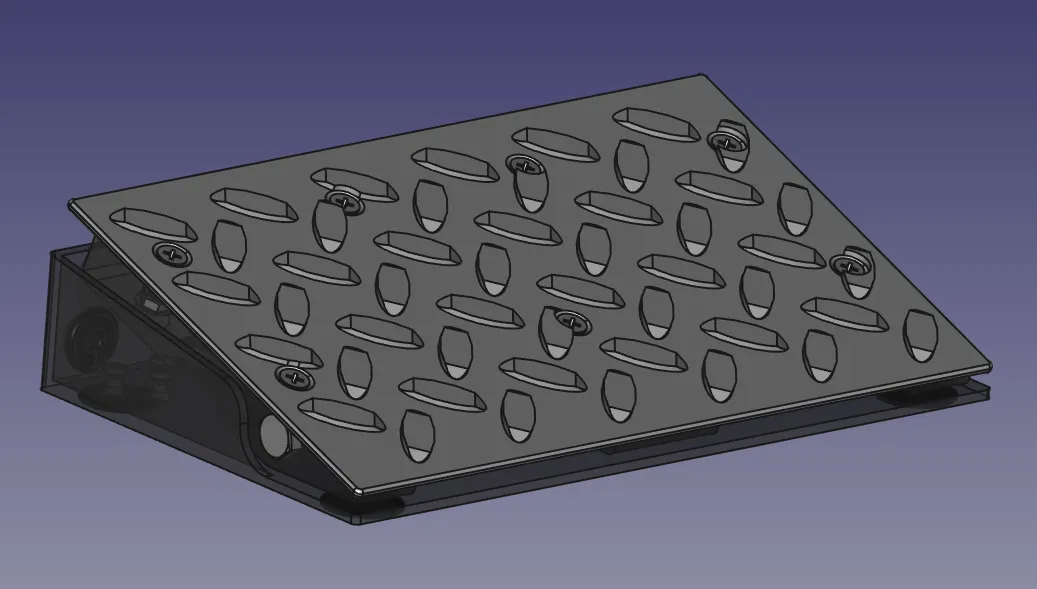

Hướng dẫn lắp ráp

Xem video hướng dẫn bên dưới. Tôi chỉ gợi ý 10 bước đơn giản:

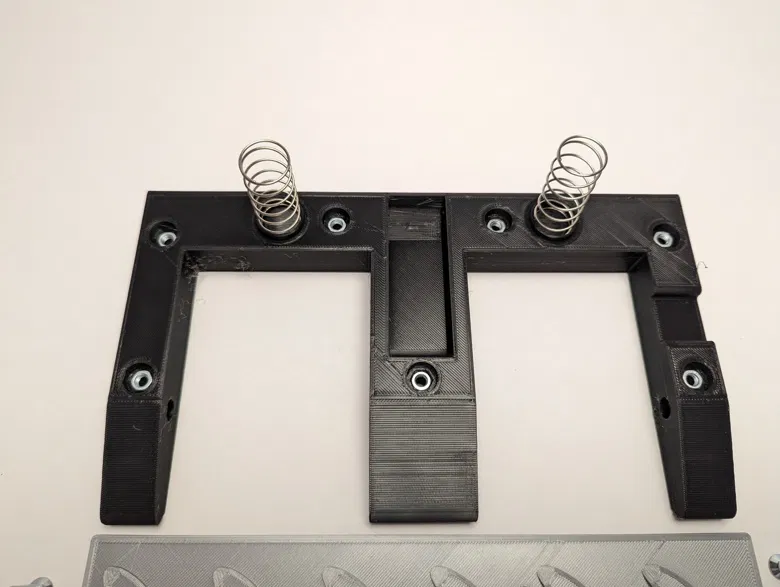

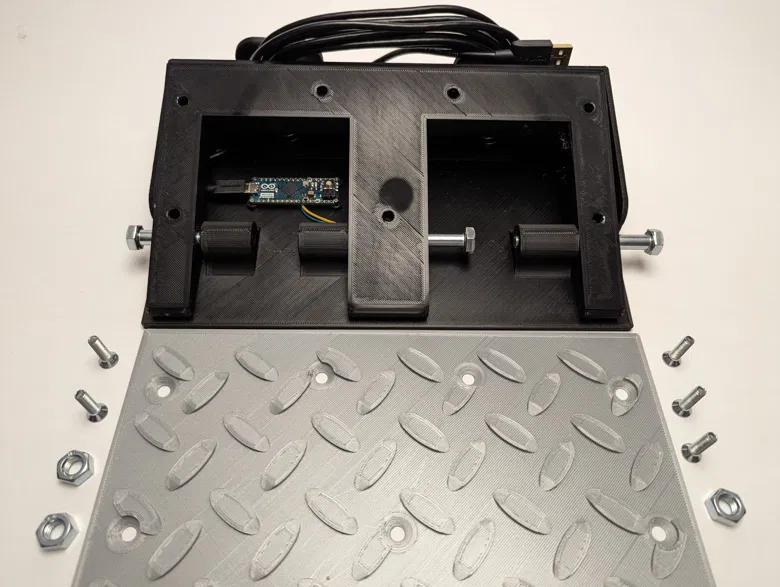

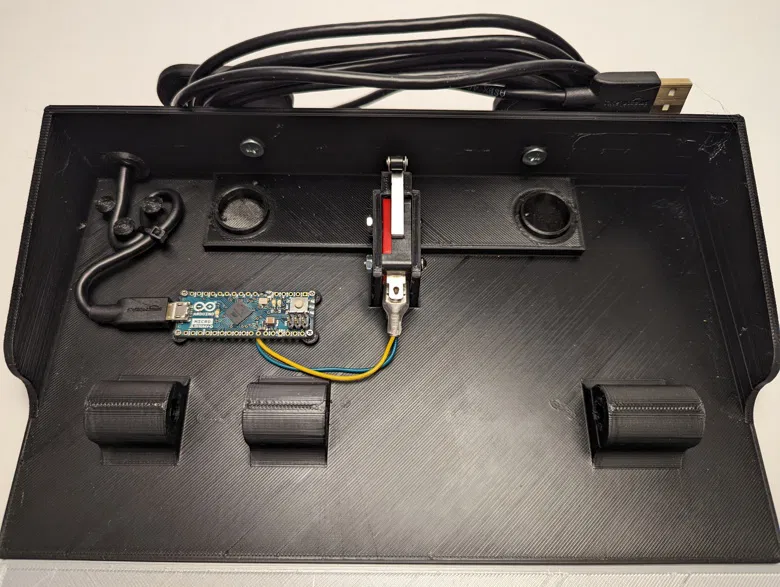

1 - Lắp chụp lò xo TPU vào cần gạt và đế. 2 - Gắn lò xo vào cần gạt như hình. 3 - Ép đai ốc 5mm vào cần gạt. Nếu lỏng thì thêm tí keo. 4 - Gắn micro-switch vào đế bằng vít M3. Có thể cần bẻ nhẹ đầu nối để không chạm vào cần gạt. 5 - Gắn bộ quản lý dây bằng vít M5. 6 - Nếu dùng Arduino Micro, bắt vít M1.6. Đấu dây theo sơ đồ này. 7 - Lắp cáp USB và miếng đệm TPU. Dùng dây rút để cố định cáp. 8 - Gắn cần gạt vào đế. Bắt đầu bằng bu lông M8 75mm ở giữa. 9 - Vặn 3 đai ốc M8. Chỉ cần siết vừa tay. 10 - Lắp nắp trên bằng vít M5. 11 - Dán 4 miếng đệm TPU vào dưới đáy.

Lưu ý

Tôi không rõ giới hạn tải trọng là bao nhiêu, hãy đạp nhẹ nhàng thôi. Nếu dùng các bộ điều khiển như I-PAC, bạn chỉ cần nối thẳng micro-switch qua dây 2 lõi. Nếu dùng Arduino, hãy nạp mã "Arduino Micro Code.txt" đi kèm. Khi nhấn pedal, phím "l" sẽ được gửi đi.
