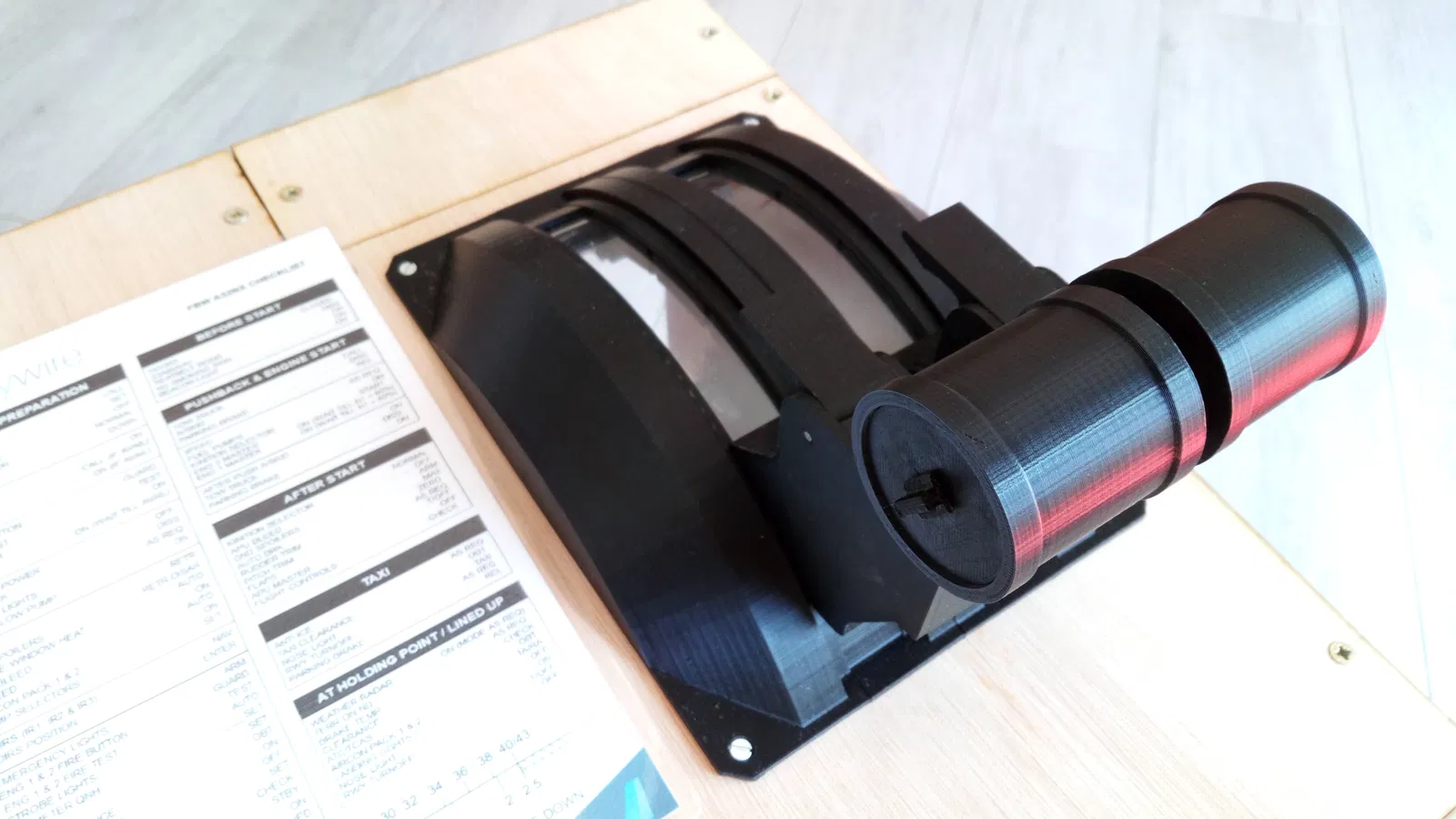

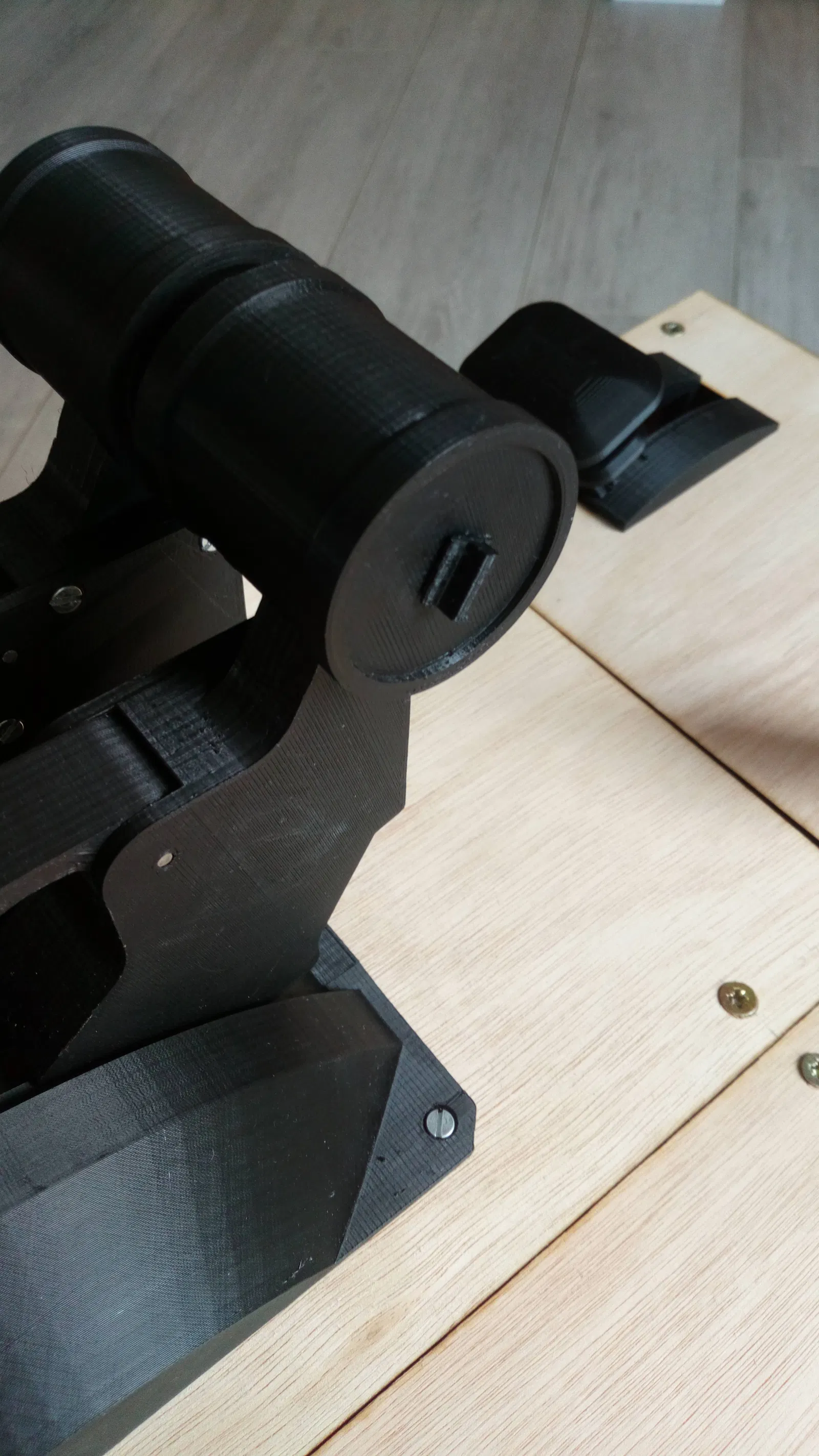

OpenFlightSimConsole - Module thanh điều khiển bướm ga (Throttle Quadrant)

Tác giả Gerge_315226

Lượt tải
502
Lượt thích
39
Lượt coi
3.647
Bản remix
1

File 21 9,5 MB

  • reverser_blockPin_1774465865.stlSTL · 101,4 KB
  • DetentPlate_1774465866.stlSTL · 207,4 KB
  • reverser_rotatorHub_1774465867.stlSTL · 241,8 KB
  • throttle_Body_cover_1774465868.stlSTL · 349,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Trang này chứa hướng dẫn và các tệp để in và lắp ráp module thanh điều khiển bướm ga (throttle quadrant). (Thông tin chi tiết về linh kiện điện tử và các thành phần khác cho toàn bộ hệ thống nằm ở trang chính “”)

File thiết kế Fusion 360 được cung cấp để mọi người có thể tùy chỉnh hoặc remix lại thiết kế tùy ý. (Riêng thiết kế potmount.stl đã bị thất lạc).

Danh sách vật tư (BOM):

  • 2x biến trở 10K loại trục 6mm
  • 2x nút nhấn
  • Bảng mạch PCB đục lỗ nhỏ để gắn nút nhấn
  • Một ít đinh kim loại đường kính 3mm với nhiều độ dài khác nhau (có thể cắt bỏ đầu đinh để sử dụng)
  • 6x đinh 20mm (chốt nối phần vỏ)
  • 4x đinh 30mm (chốt nối phần đầu bướm ga)

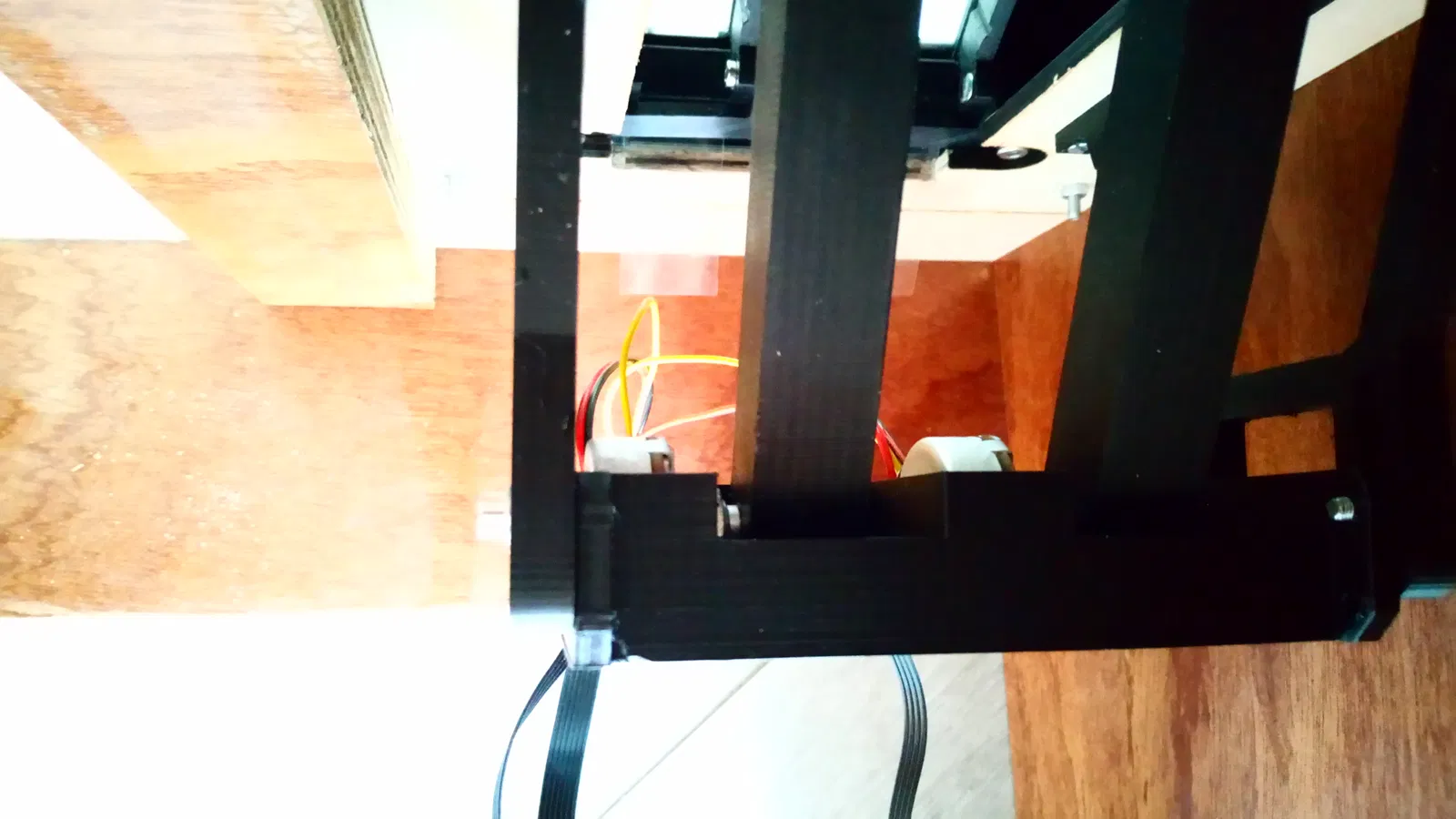

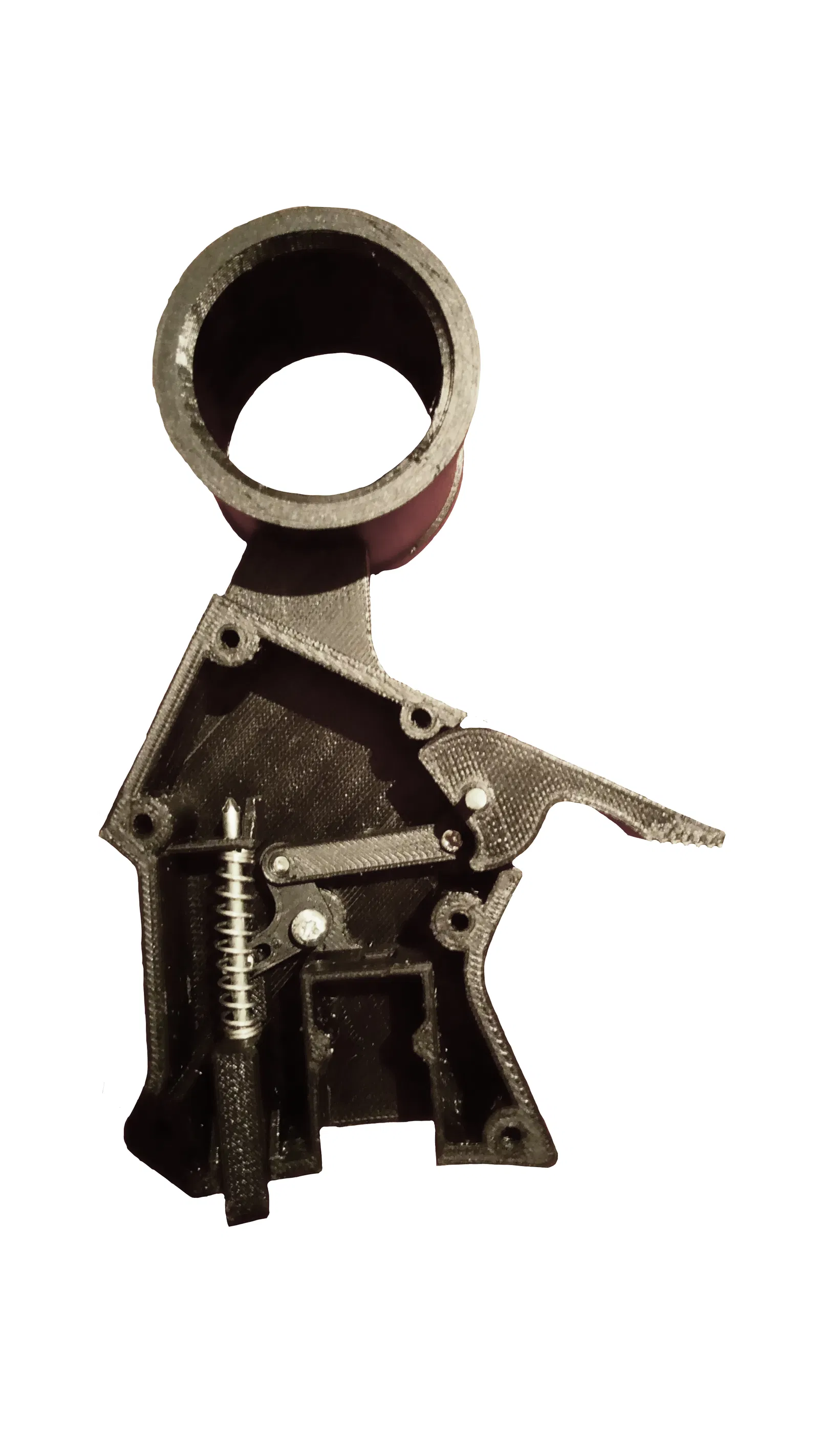

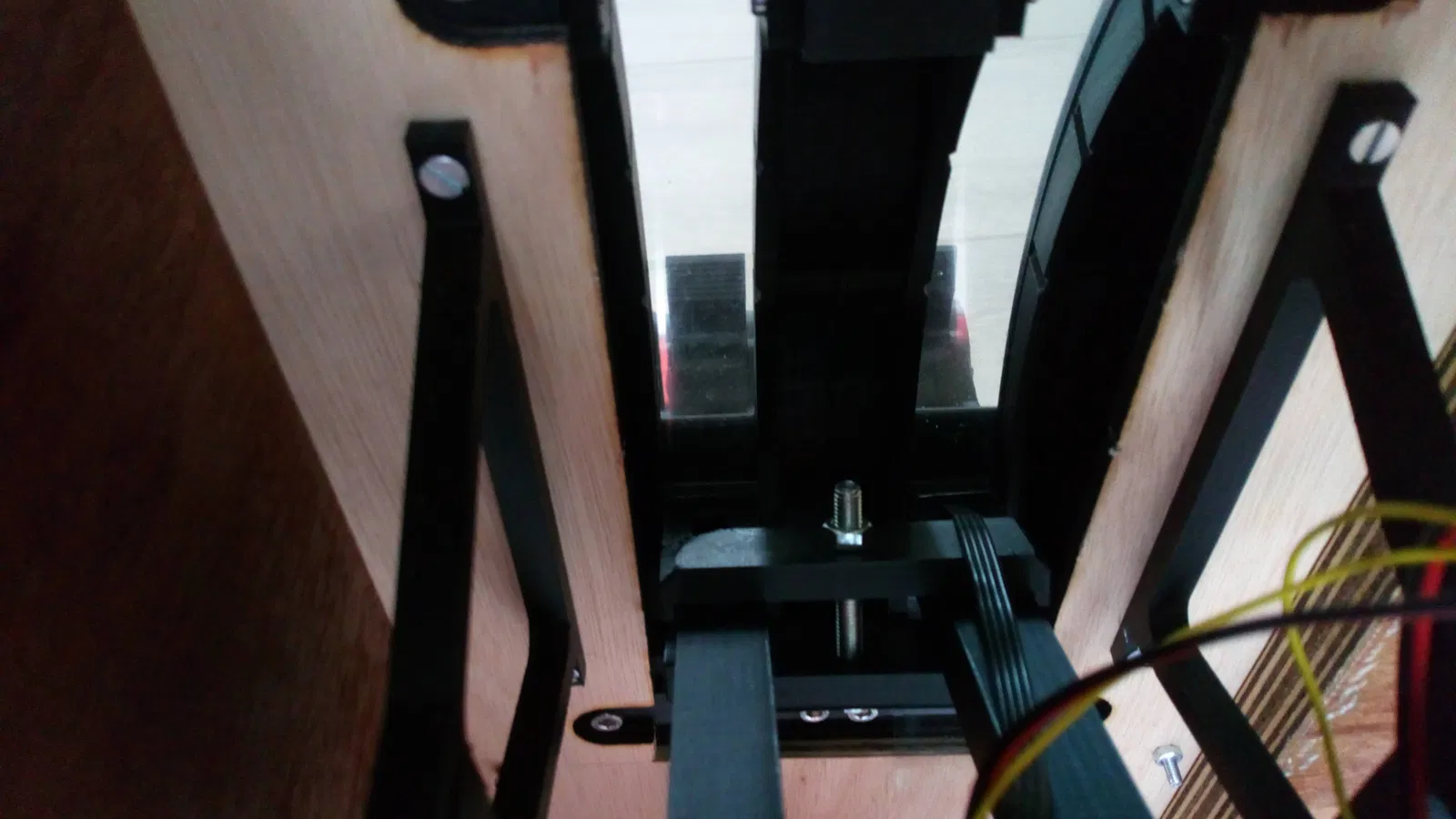

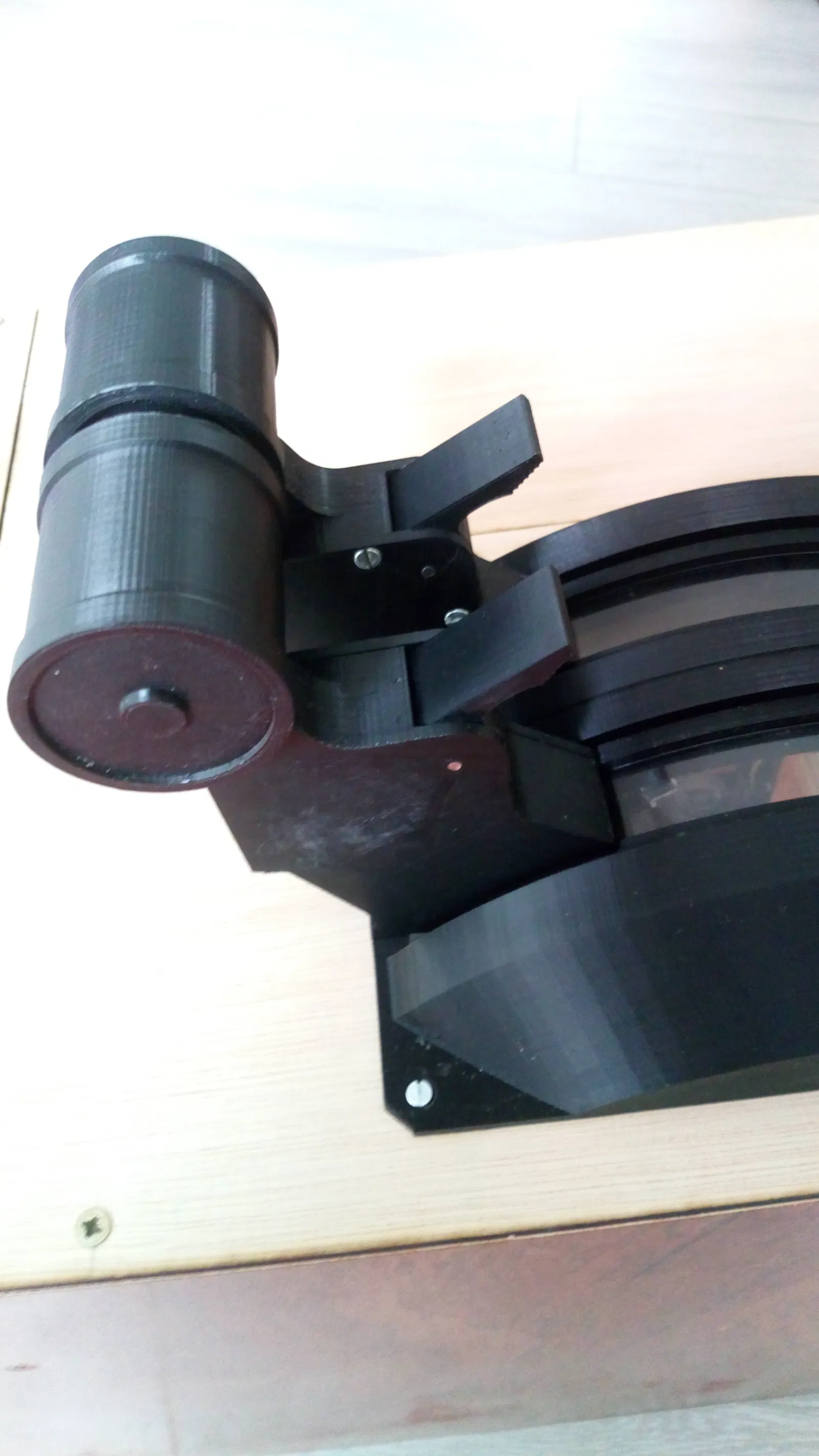

  • 2x đinh 40mm (chốt tâm lò xo đảo chiều)
  • 2x đinh 25mm (chốt tâm cần đảo chiều)
  • Vít nhựa tự ren dài ~6mm, đường kính ~2.5mm (dùng để nối thanh đẩy bên trong)
  • 12x ốc M3 đầu âm 10mm (cho các tấm ốp bên)
  • 2x lò xo cứng dài 25-30mm, đường kính 5-10mm (cho cơ chế đảo chiều)
  • 8x ốc M4 10mm (cho tấm ốp dưới)
  • 4x ốc M3 10mm (cho giá đỡ biến trở có thể điều chỉnh)
  • 8x ốc M3 đầu âm 10mm kèm đai ốc để gắn vào tấm cắt laser
  • Nắp chắn bụi (tùy chọn): Tấm nhựa 40cm x 22mm có cắt lỗ cho trục và cơ chế đảo chiều ở dưới đáy bộ bướm ga. Có các rãnh để tấm chắn trượt vào hai bên và thoát ra ở mỗi đầu.

Cho cơ chế khấc (detent) (tùy chọn):

  • 2x lò xo bút bi đường kính 3.5mm, dài khoảng 2-3cm
  • 4x viên bi thép 4mm (có thể thay bằng hạt nhựa)
  • 8x ốc M3 đầu âm 10mm để gắn tấm khấc

In ấn:

Tất cả các bộ phận đều có thể in được mà không cần hỗ trợ (support) (xem danh sách chi tiết trong file pdf hướng dẫn lắp ráp).

Lắp ráp:

Quy trình lắp ráp được mô tả trong file pdf đính kèm.

Căn chỉnh thiết bị theo hướng dẫn trên trang “” nhé.
