Con lăn cửa lùa (dùng vòng bi 608) cho ống sắt 1/2 inch

Tác giả onus

Lượt tải: 159
Lượt thích: 42
Lượt coi: 963
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 764,4 KB· 764,4 KB

File 4 764,4 KB

BD-Roller-SingleBearing_1774450160.stlSTL · 122,6 KB
BD-Roller-DoubleBearing_1774450161.stlSTL · 132,5 KB
BarnDoor-Roller_608_-Thicc_1774450162.f3dF3D · 57,4 KB
BarnDoor-Roller_608_-Thicc_1774450163.stlSTL · 451,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #262953
Danh mục: DIY
Ngày đăng: 25/03/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: 608bearing
608
slidingdoor
ballbearings
barndoor

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

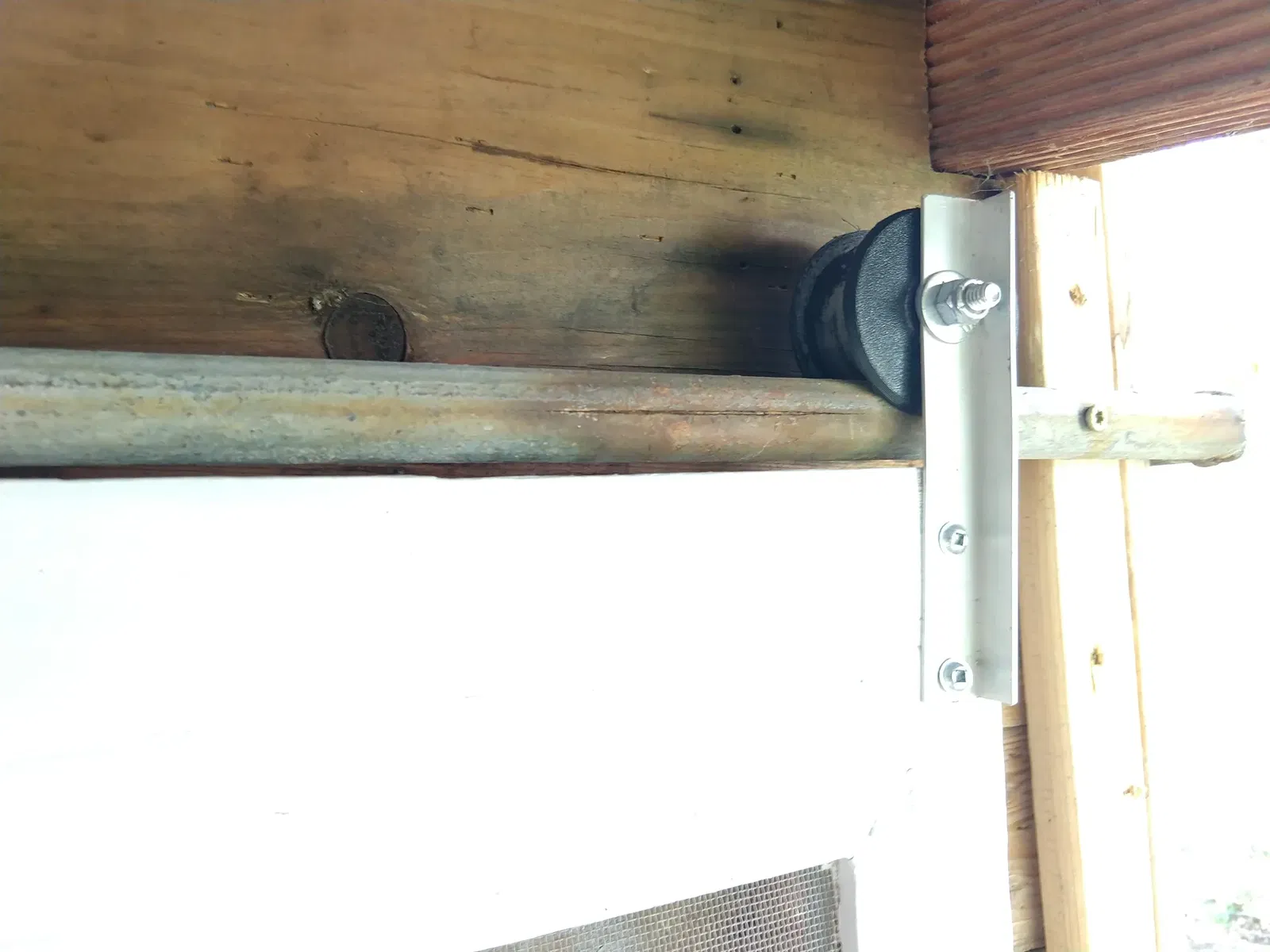

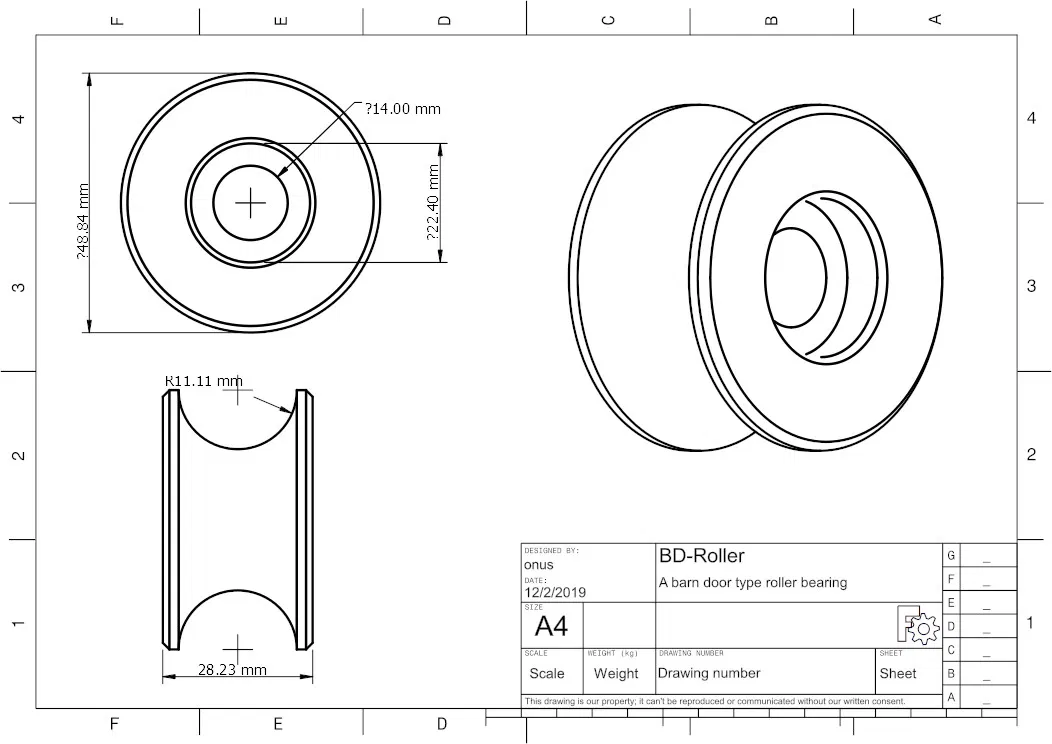

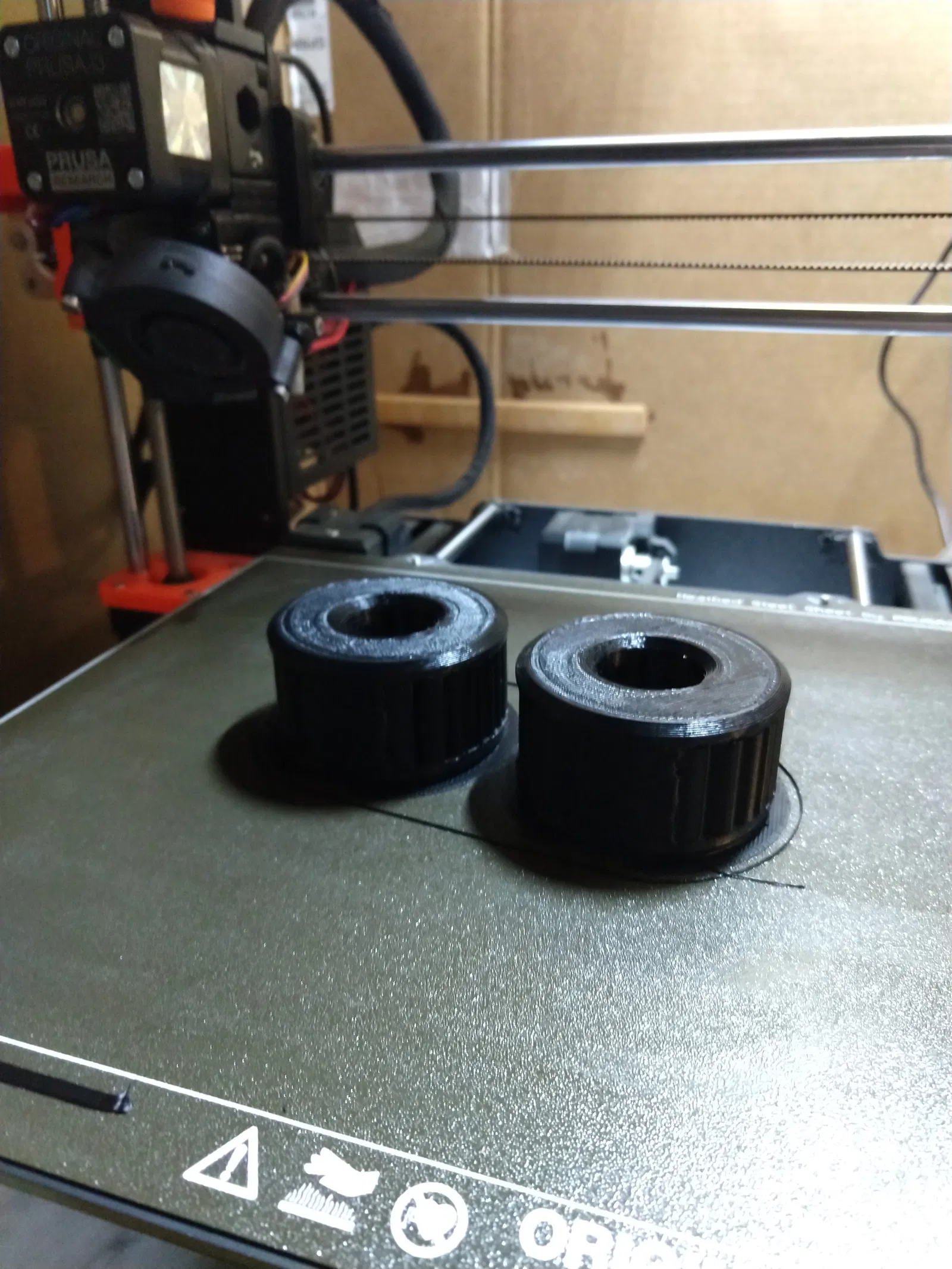

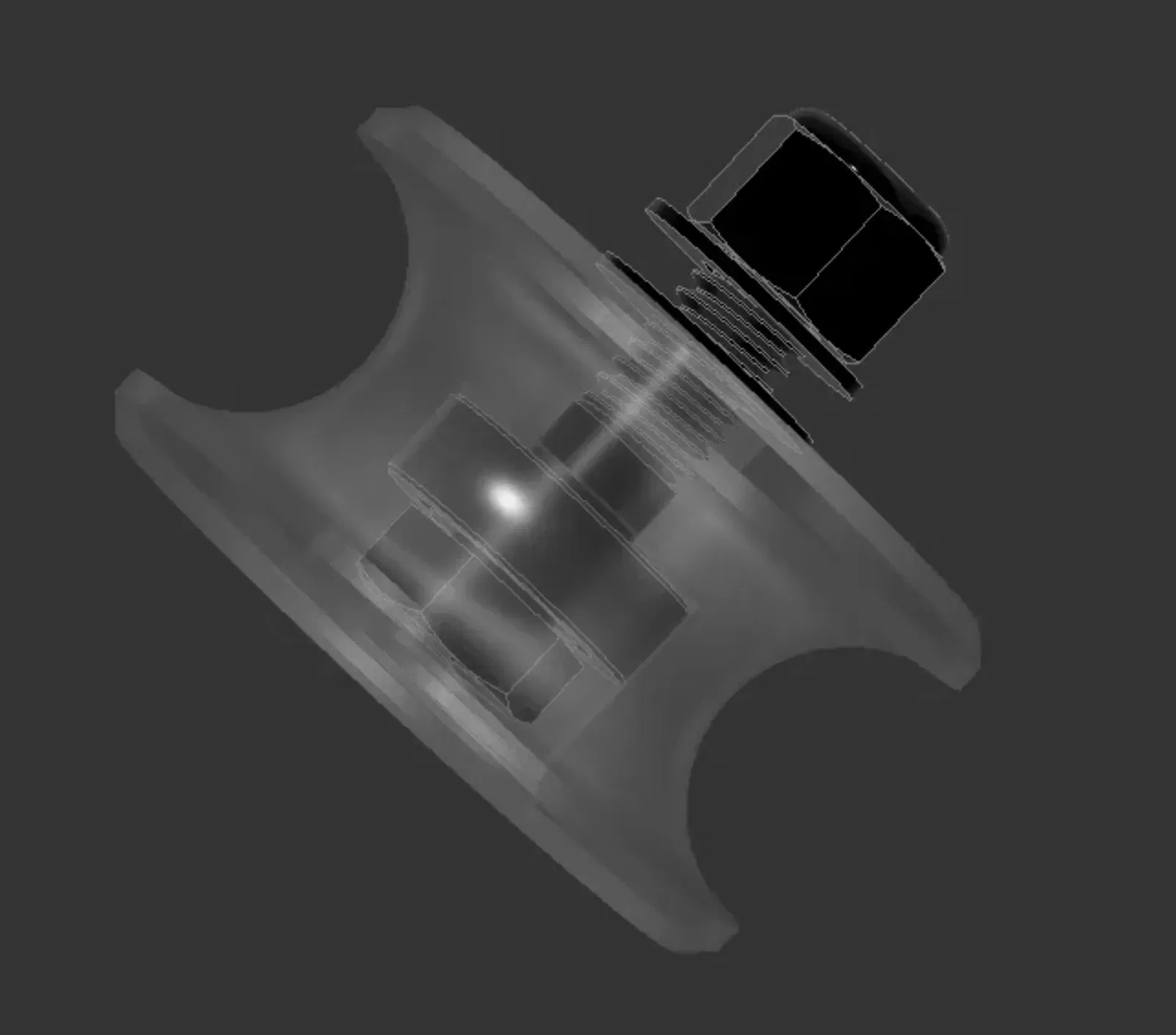

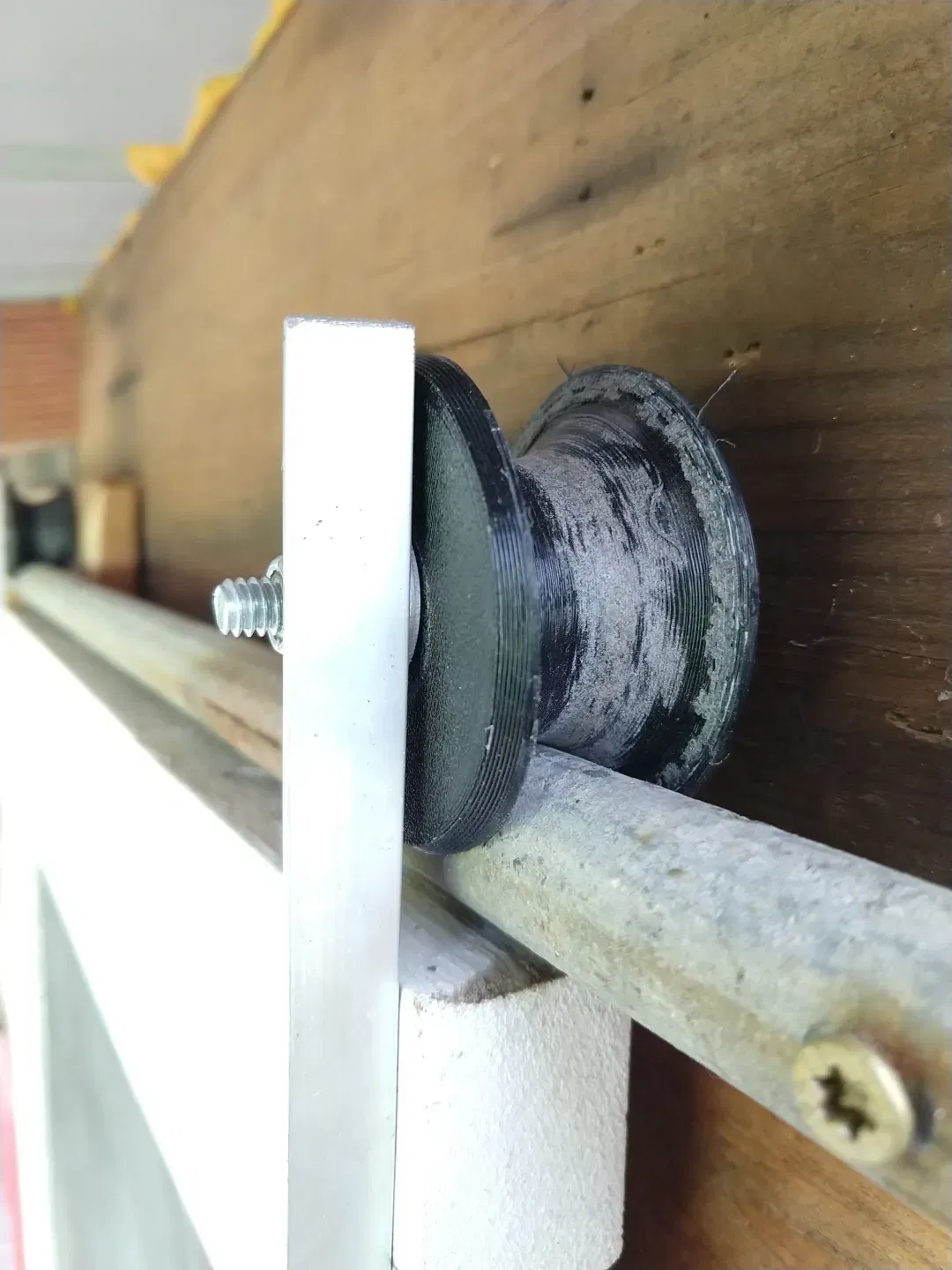

Mình muốn tìm một giải pháp giá rẻ để làm cửa lùa cho nhà chơi của mấy bé. Mình có sẵn vài cái vòng bi 608 không dùng tới, nên mình đã thiết kế nhanh mẫu này. Nó được làm để chạy trên ống sắt 1/2 inch. Thiết kế của nó cực kỳ đơn giản. Trên Amazon cũng có bán sản phẩm tương tự. Nhưng thời đại này rồi, cái gì cần là phải có ngay, nên mình dùng máy in 3D để in luôn. Mình in bằng nhựa ABS màu trắng và dùng thấy rất ổn :D. Mình có đính kèm cả bản thiết kế dùng một vòng bi và hai vòng bi. (Lưu ý: mình mới chỉ in và sử dụng bản dùng một vòng bi thôi).

***Cập nhật (29/03/22)

Mình đã vẽ lại để phần giữa dày hơn. (tìm các file có hậu tố -Thicc nhé). Mình có một cái bị gãy sau khi để ngoài trời suốt mùa đông... Thiết kế này sẽ khắc phục được vấn đề đó. Ngoài ra mình cũng đã thêm file Fusion360. Chúc mọi người in vui vẻ!
