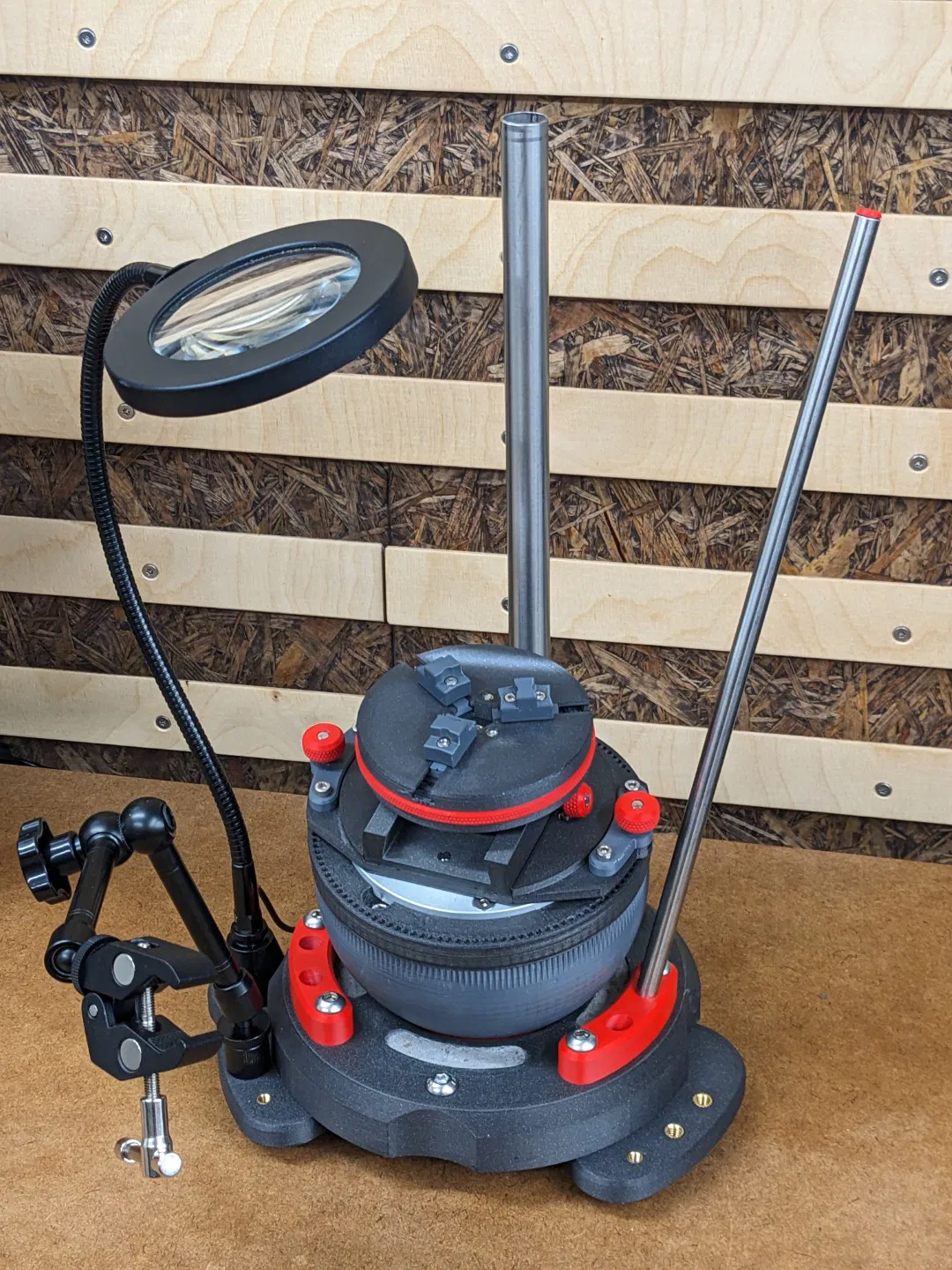

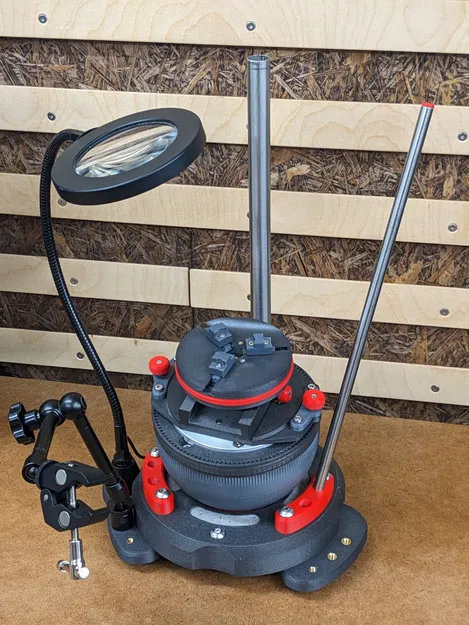

Đế 3 chân cực kỳ chắc chắn cho Open Ball Vise (XL Base)

Khi tự tay lắp ráp cái ê-tô Open Ball và cực đỉnh này, mình đã có sẵn file Fusion nên mình quyết định cải tiến vài chi tiết mà mình thấy chưa ưng ý lắm 😎:

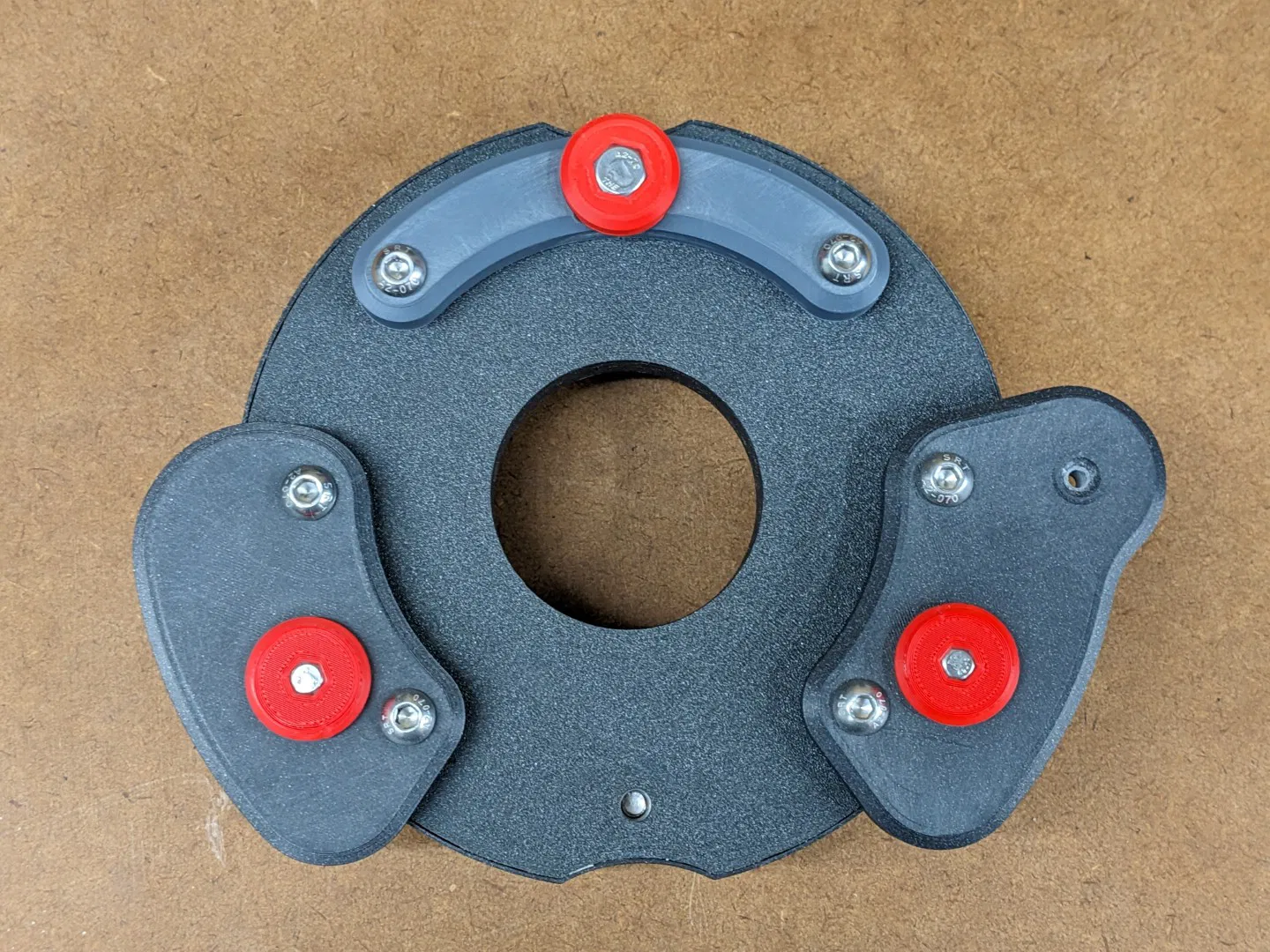

• Thiết kế lại thành đế 3 chân để đặt trên bàn là đứng vững 100%, không bị cập kênh 👍

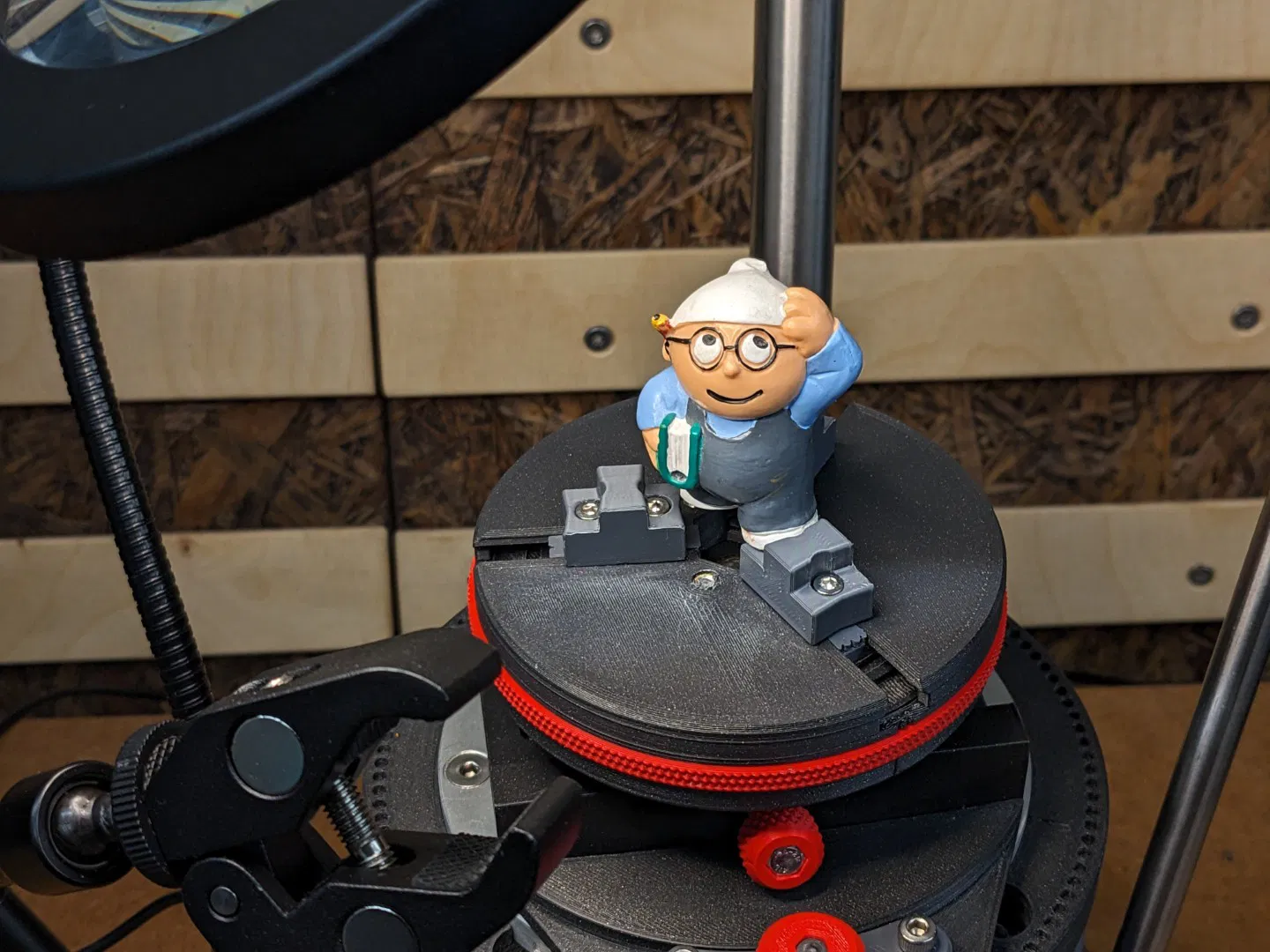

• Nới rộng khoảng cách 📐 các vị trí gắn đồ để lắp được nhiều dụng cụ hơn (ví dụ như đèn kính lúp hay cánh tay trợ lực magic arm)
• Tạo thêm đế gắn ống phía sau chắc chắn gồm 2 phần 💪

Tất cả các chi tiết đều tương thích với thiết kế gốc và tất nhiên mình có để sẵn file Fusion trong phần Files nếu anh em muốn tự chỉnh sửa nhé.

Ủng hộ mình: Nếu thấy mẫu này hữu ích, hãy để lại một ❤ Like nhé. 🥰

Những điều cần biết

Nếu anh em đã lắp được ê-tô thì chắc chắn những cải tiến này không làm khó được anh em đâu. Để anh em dễ bắt đầu, mình xin tóm tắt nhanh qua các linh kiện và tùy chọn.

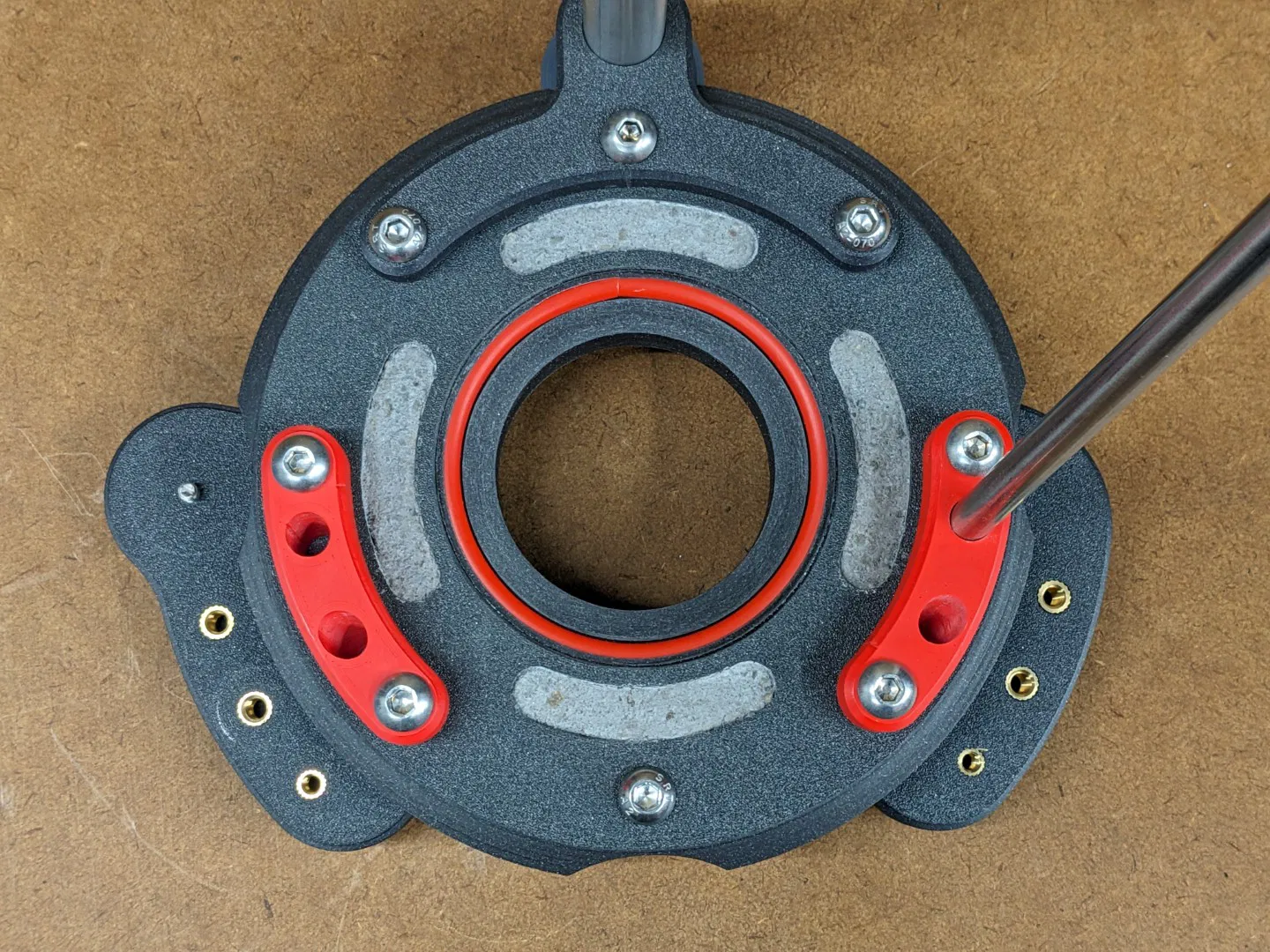

Chân đế gắn dụng cụ bên hông

Có 2 phiên bản chân đế:

• Standard Side Stand - Rộng hơn bản gốc một chút để lắp được các loại dụng cụ có chân đế to hơn (như magic arm). Loại này dùng 3 ren cấy nhiệt (2 cái loại M6 hoặc 1/4, 1 cái loại M5).

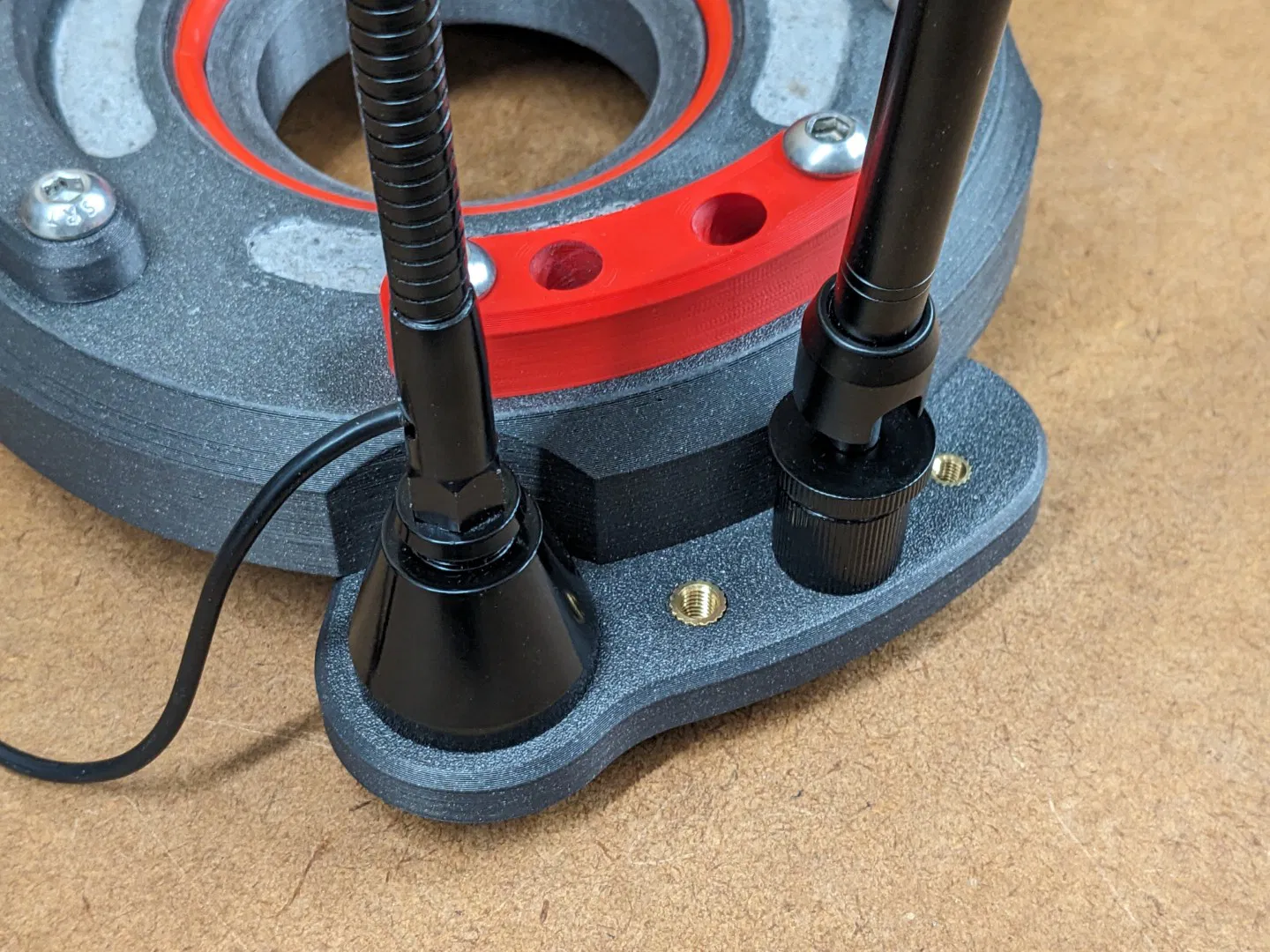

• Extended Side Stand - Giống hệt bản Standard nhưng có thêm một điểm gắn phụ cho các dụng cụ lớn hơn nữa (như đèn kính lúp). Anh em có thể chọn loại dùng ren cấy nhiệt M8 hoặc loại bắt vít âm M5 (mình dùng loại này để lắp đèn kính lúp… anh em xem ảnh là thấy ngay).
• …. Ngoài ra còn có bản Markings-Only cho cả hai loại - Chỉ có sẵn các dấu tâm để anh em tự tùy chỉnh trong phần mềm slicer theo ý muốn (ví dụ: đục lỗ, thêm modifier, in đặc một phần rồi khoan sau, v.v.).

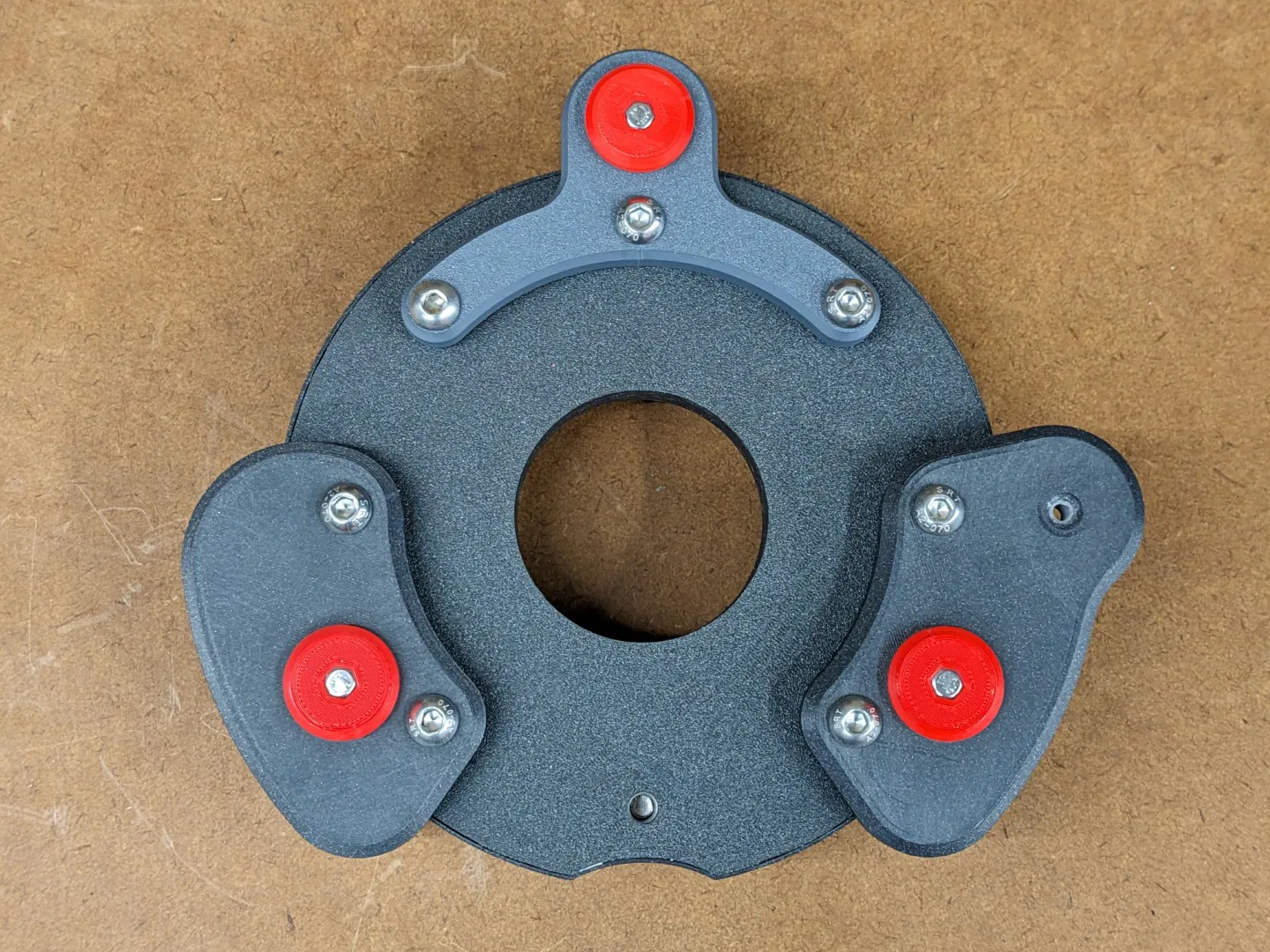

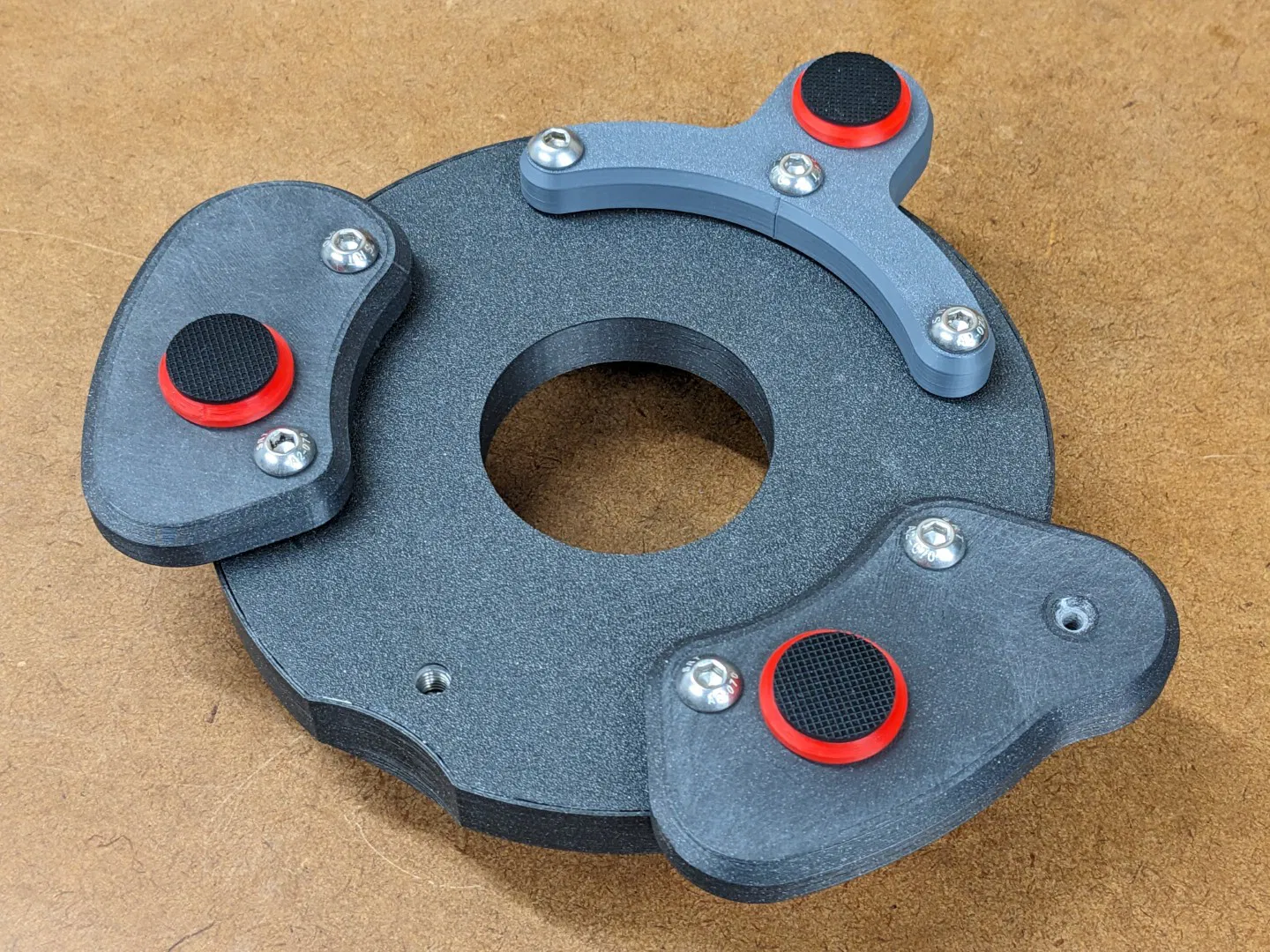

Tất cả các phiên bản đều có chân đế tròn để bắt vít bên dưới.

Chân đế sau và ngàm gắn ống

Có 2 tùy chọn:

• Chân đế sau đơn giản, giống bản gốc nhưng có thêm đế tròn đồng bộ với chân bên hông.

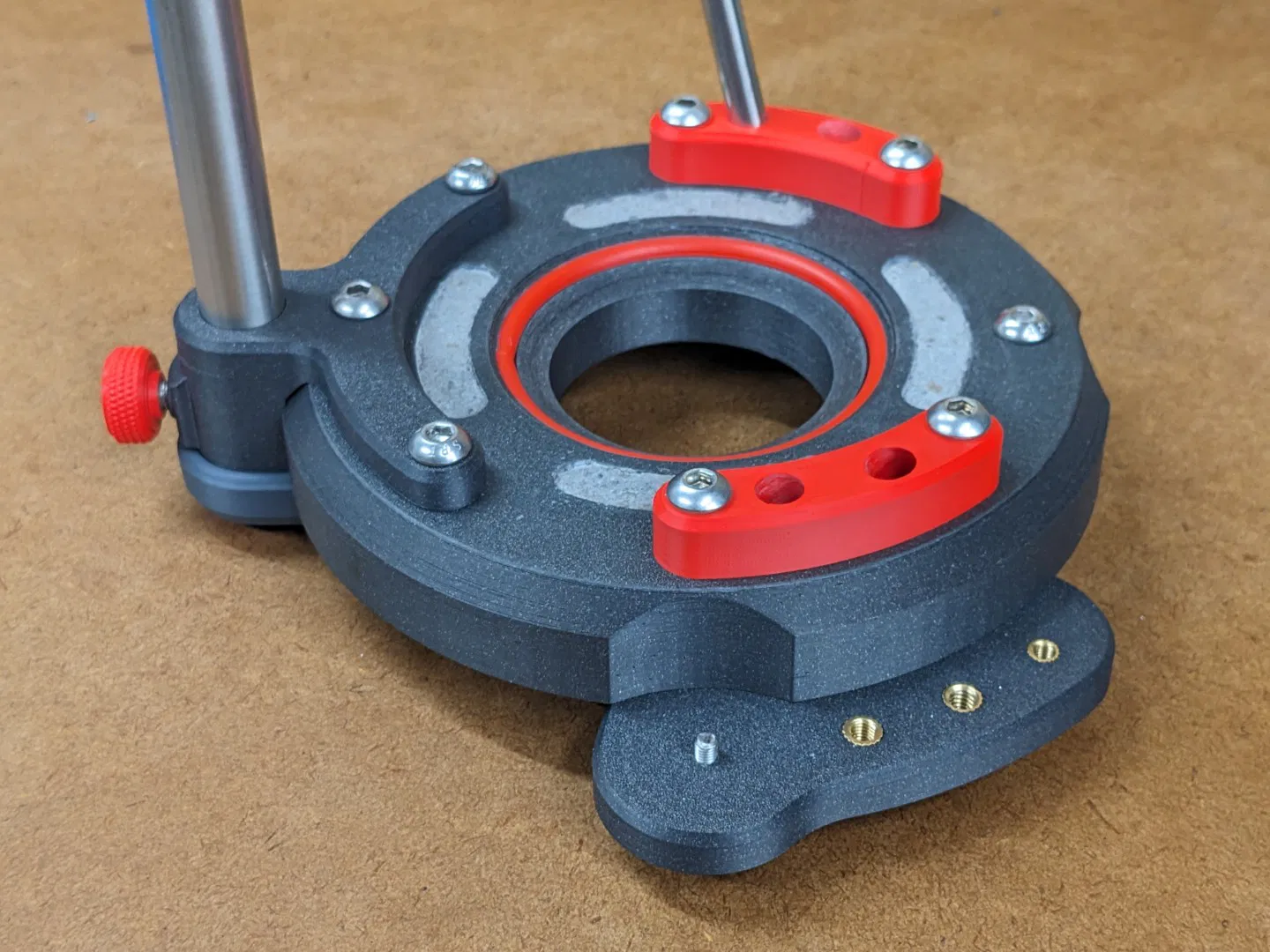

• Chân đế sau xịn xò với ngàm gắn ống 2 phần - đảm bảo chắc chắn cho ê-tô của anh em 😉. Loại này dùng cho ống đường kính 20mm và 19mm với độ dày thành ống 1mm. Anh em có thể tùy chọn nắp núm vặn 25mm hoặc 30mm 🤩.

👉 Lưu ý: Thiết kế gốc dùng ống sau 19mm, nên nếu anh em chọn bản 20mm (như mình đang dùng) thì ngàm T-Mount và Gridfinty gốc sẽ không vừa. Mình có làm bản remix đơn giản, chỉ thay đổi đường kính ống và tăng độ dày để đảm bảo độ cứng. Anh em check thư mục REWORK trong phần Files nhé.

In ấn và Lắp ráp

Tất cả chi tiết đã được xoay sẵn hướng tối ưu để in. Mình thường để 4 tường (perimeters) và 40% infill cho toàn bộ. Một số chỗ cần support nhưng chỉ trên bề mặt B thôi, cứ để mặc định cho máy tự lo là ổn. Với cái đế giữ ốc M8 của núm vặn, hãy đảm bảo nó bám chặt vào bàn in và nhớ dùng thêm brim.

Nếu anh em thắc mắc mình dùng nhựa gì:

• Prusament ASA Galaxy Black
• Prusmaent ASA Lipstick Red
• Extrudr DuraPro ASA Anthrazit

… còn bây giờ, anh em cứ nhìn ảnh rồi lắp theo thôi. 😎

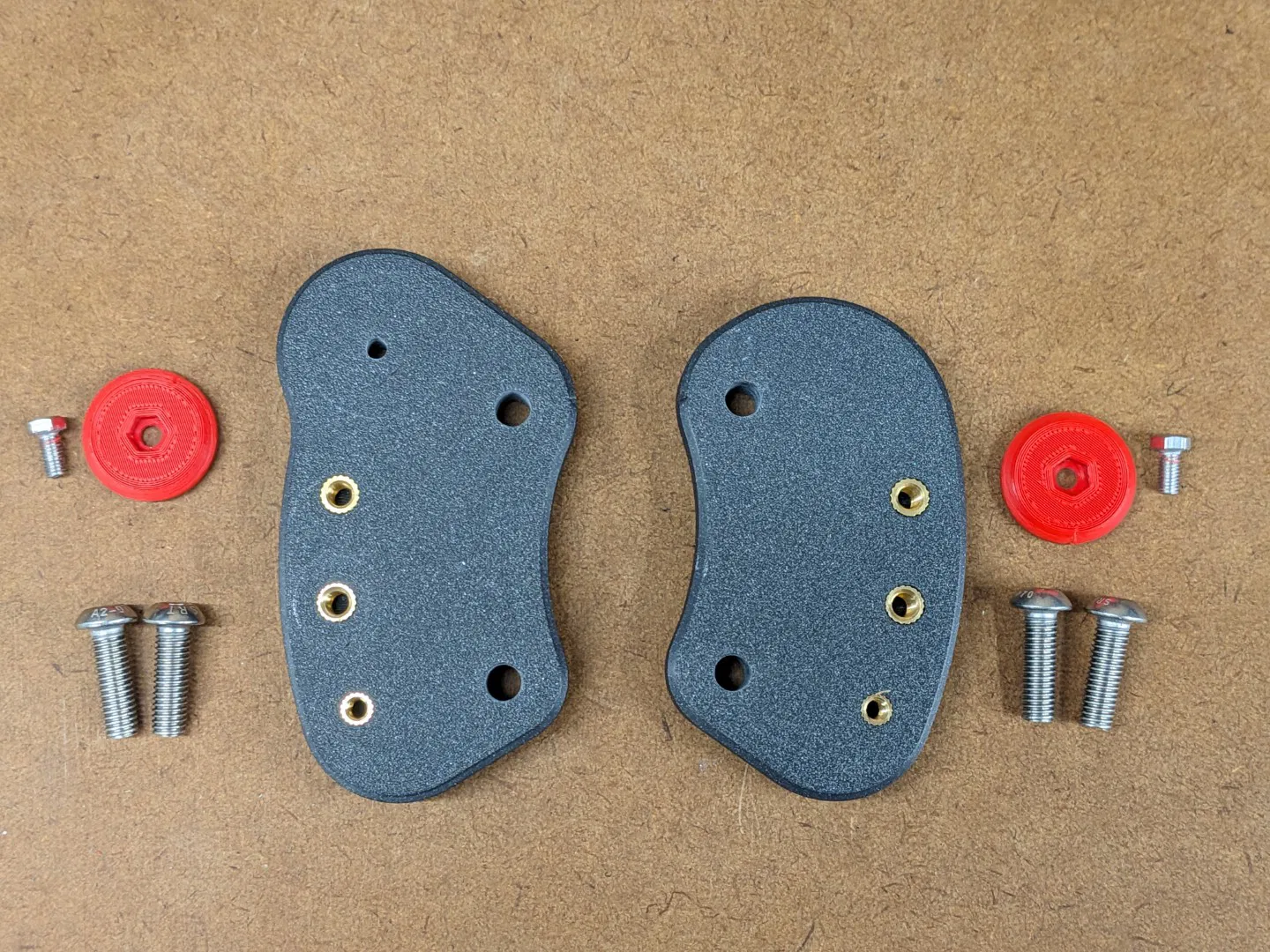

Chân bên hông:

Chân sau không dùng ống:

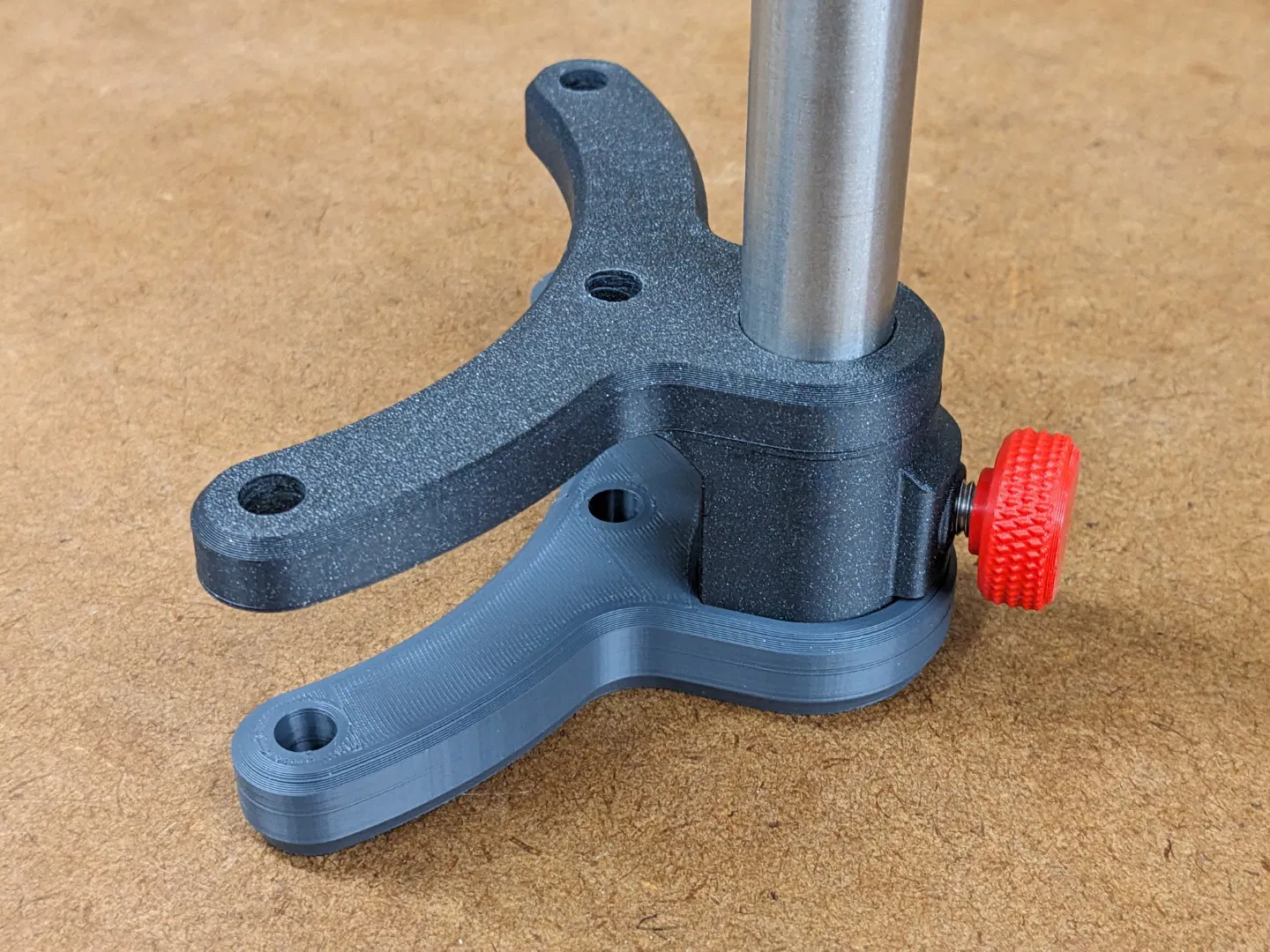

Chân sau có dùng ống:

Các bước cuối:

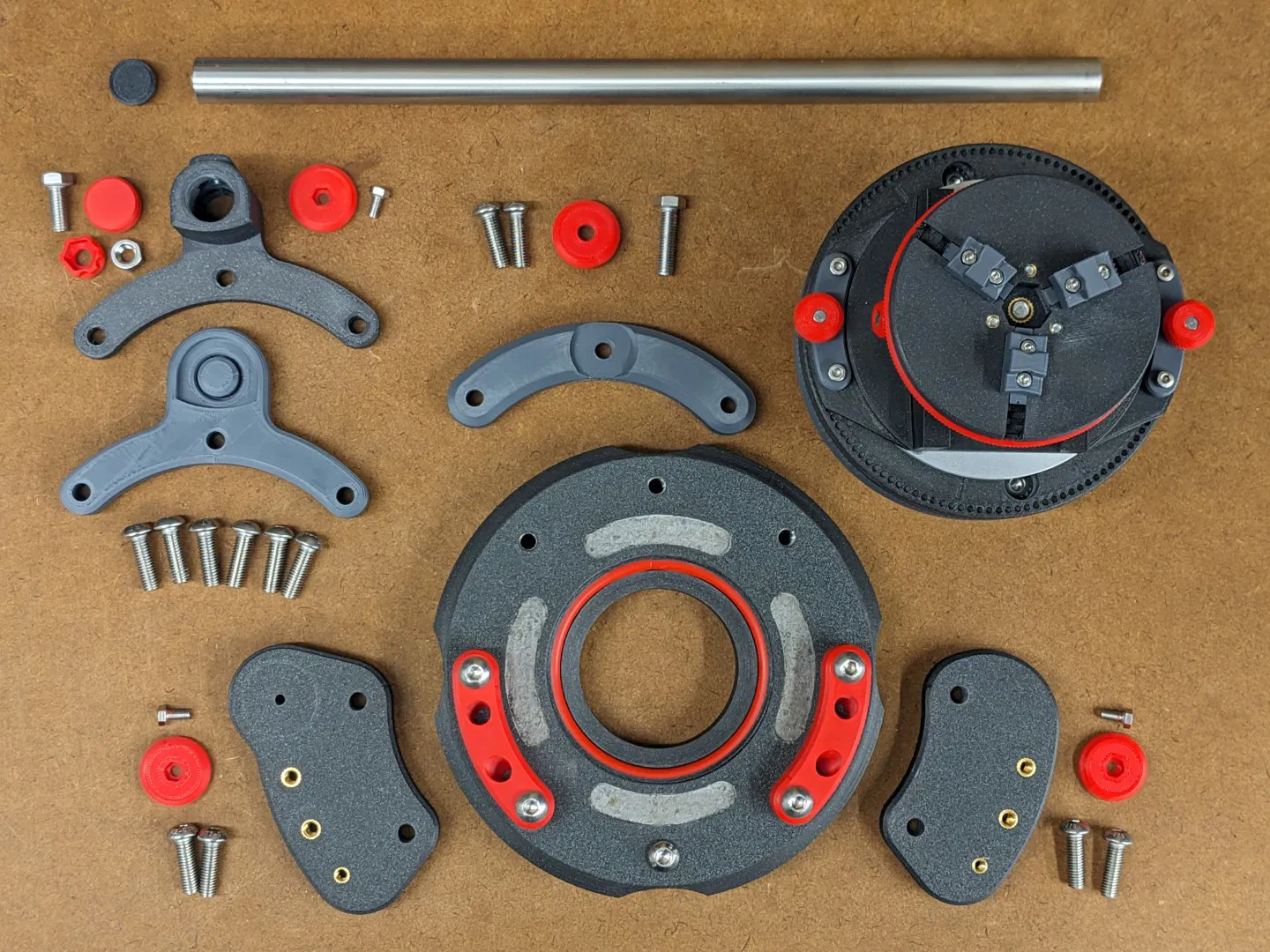

Danh sách linh kiện (BOM)

• Chân bên hông (Side Stands)
  • Vít đầu dù M8 x 25: 2 cái mỗi chân
  • Vít lục giác chìm M5 x 10: 1 cái mỗi chân
  • Ren cấy nhiệt M5 x 9.7 x 7.1: 1 cái mỗi chân
• Chân sau đơn giản
  • Vít đầu dù M8 x 25: 2 cái
  • Vít lục giác chìm M8 x 25: 1 cái
• Chân sau gắn ống
  • Vít đầu dù M8 x 25: 6 cái
  • Vít lục giác chìm M8 x 20: 1 cái
  • Đai ốc M8: 1 cái
  • Ren cấy nhiệt M5 x 9.7 x 7.1: 1 cái
• Linh kiện khác
  • Ren cấy nhiệt cho điểm gắn dụng cụ:
    • M5 x 9.7 x 7.1
    • M6 x 12.7 x 8.7
    • ¼-20 x 12.7 x 8.7
    • M8 x 12 x 10
  • Miếng đệm cao su 25mm
