KID'nR XL - Hộp hút ẩm cho cuộn nhựa có đường kính lõi lớn

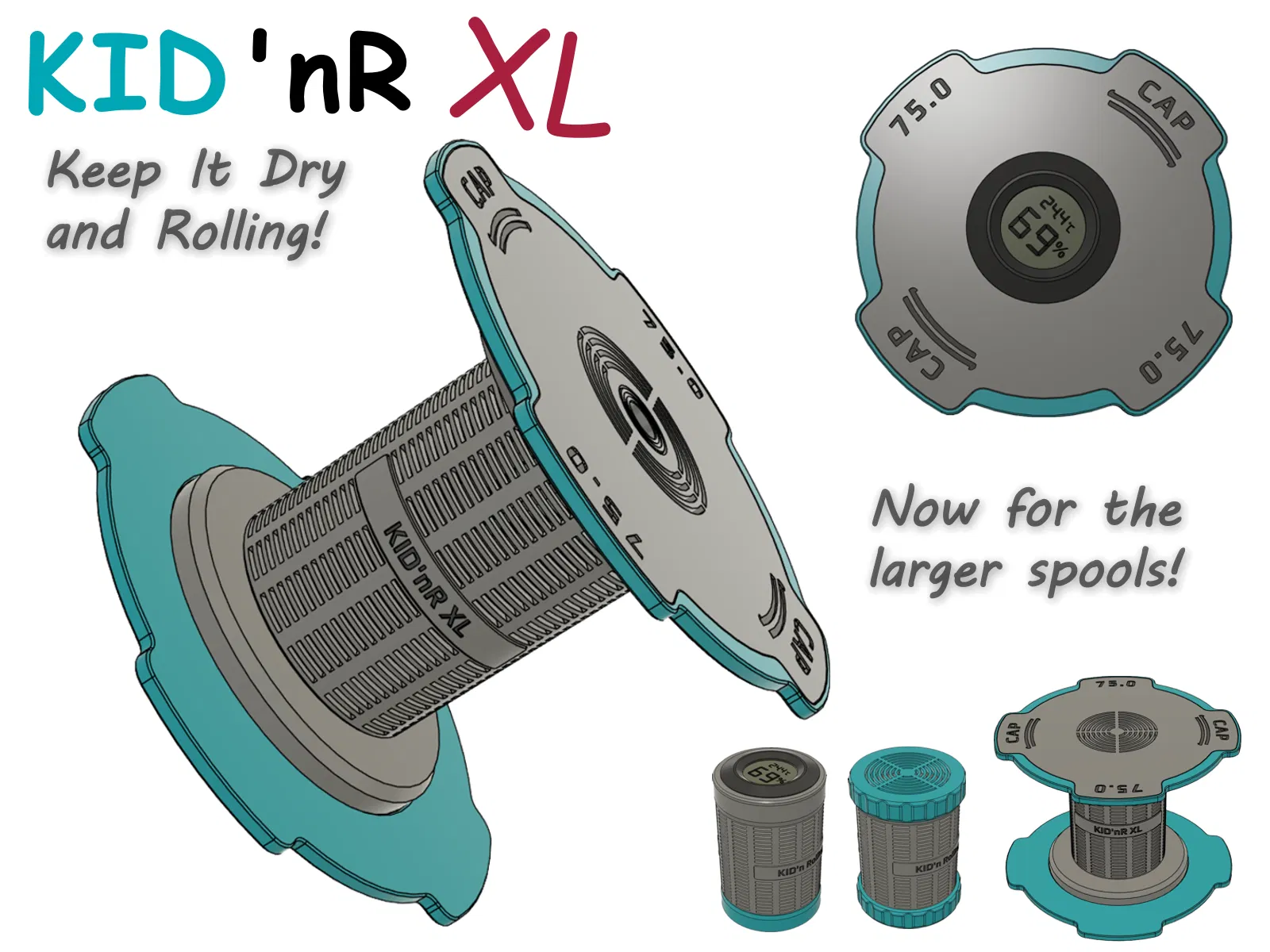

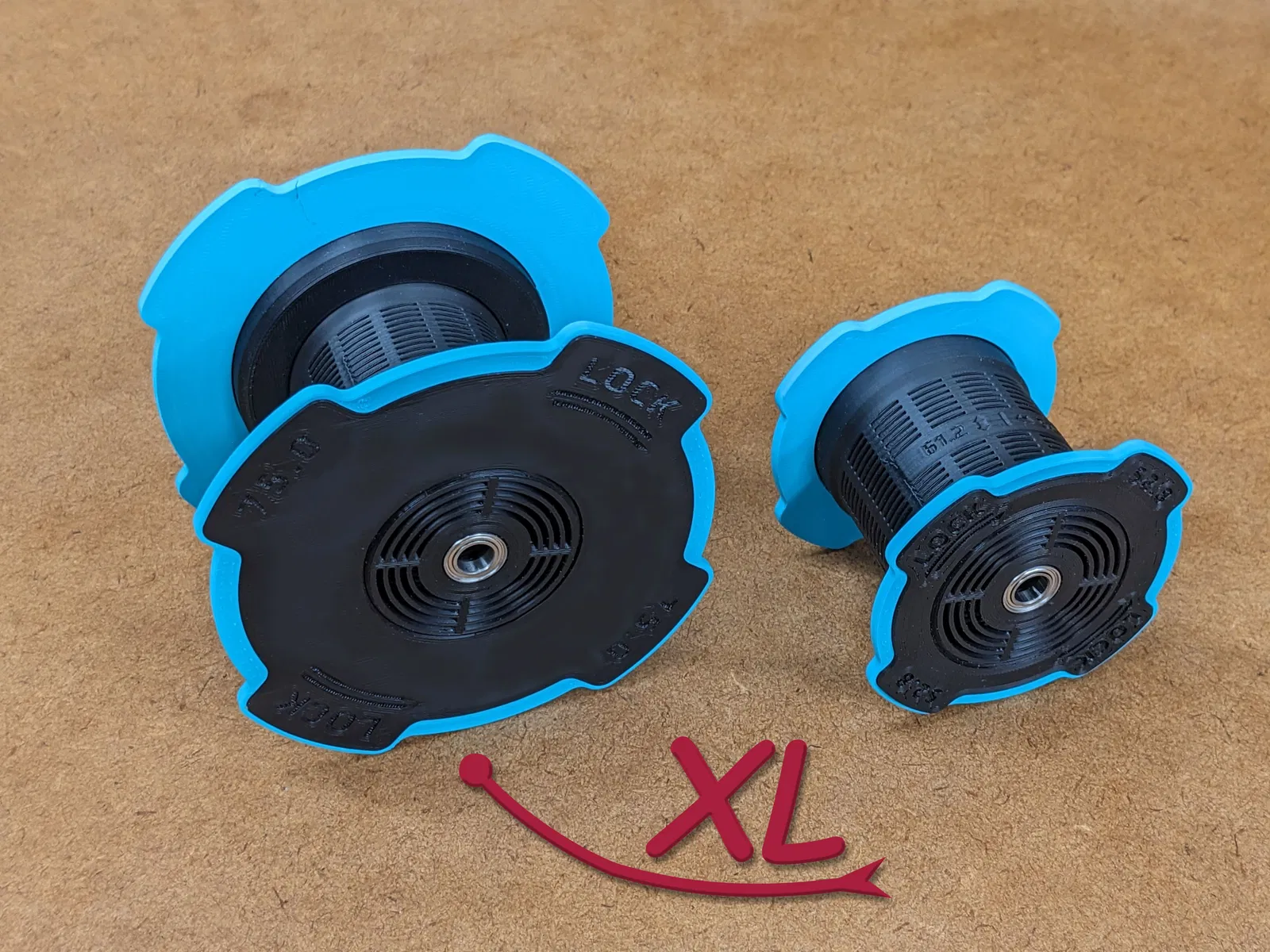

Bạn thích 🥰 mấy cái hộp hút ẩm cho cuộn nhựa KID'nR lắm đúng không, nhưng khổ nỗi lõi cuộn nhựa của bạn lại có đường kính lớn hơn nên không lắp vừa? Đây chính là KID'nR XL: Vẫn giữ nguyên mọi tính năng ưu việt của phiên bản tiêu chuẩn, nhưng giờ đây đã hỗ trợ các cuộn nhựa có đường kính lõi từ 56mm - 90mm.

Hãy để lại ❤ Like nếu bạn thấy thích và đang sử dụng mô hình này nha. Điều này giúp mình có thêm Prusameter để mua nhựa cho các lần in thử nghiệm, từ đó tiếp tục phát triển thêm nhiều mô hình hay ho chia sẻ cho mọi người!

Các mô hình liên quan

"Người anh em nhỏ" - KID'nR

Giữ nguyên tính năng như bản tiêu chuẩn nhưng dành cho các cuộn nhựa có đường kính lõi từ 51mm - 56mm.

Lý do chính khiến mình dành thời gian làm mô hình này là để có tùy chọn con lăn nhựa dùng vòng bi, nhằm sử dụng kết hợp với các hộp PolyDryer của mình.

Đây nè: PolyRoller 🥳

Tính năng

Lần này mình sẽ viết ngắn gọn thôi (👉 vui lòng xem phần mô tả của KID'nR vì nó đã bao gồm chi tiết mọi tính năng, áp dụng luôn cho cả bản XL này):

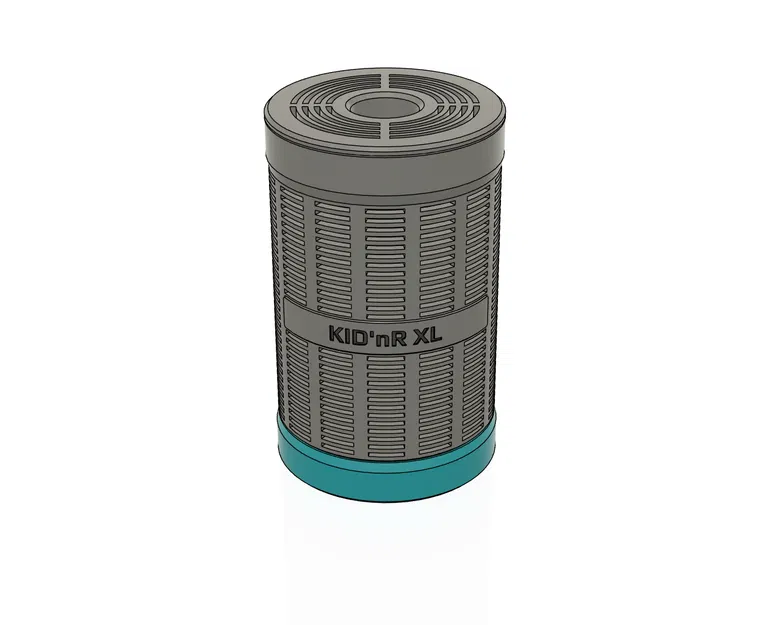

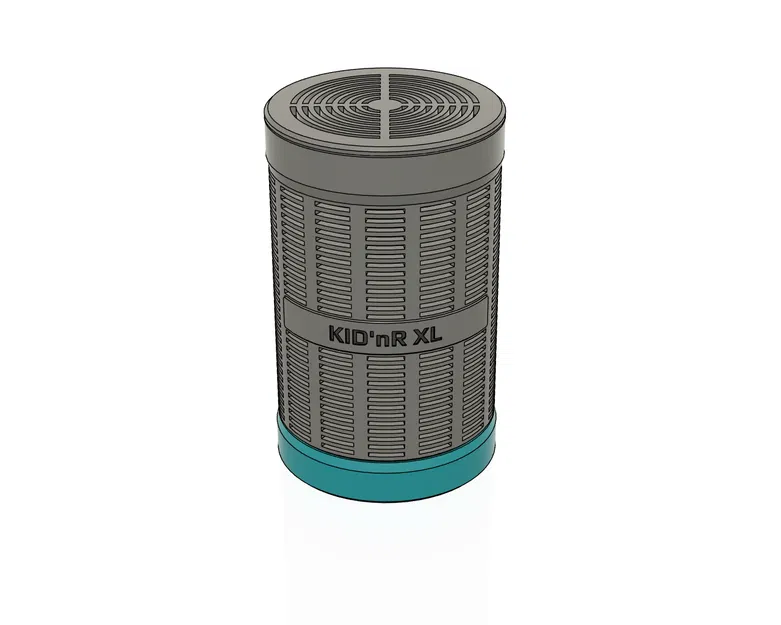

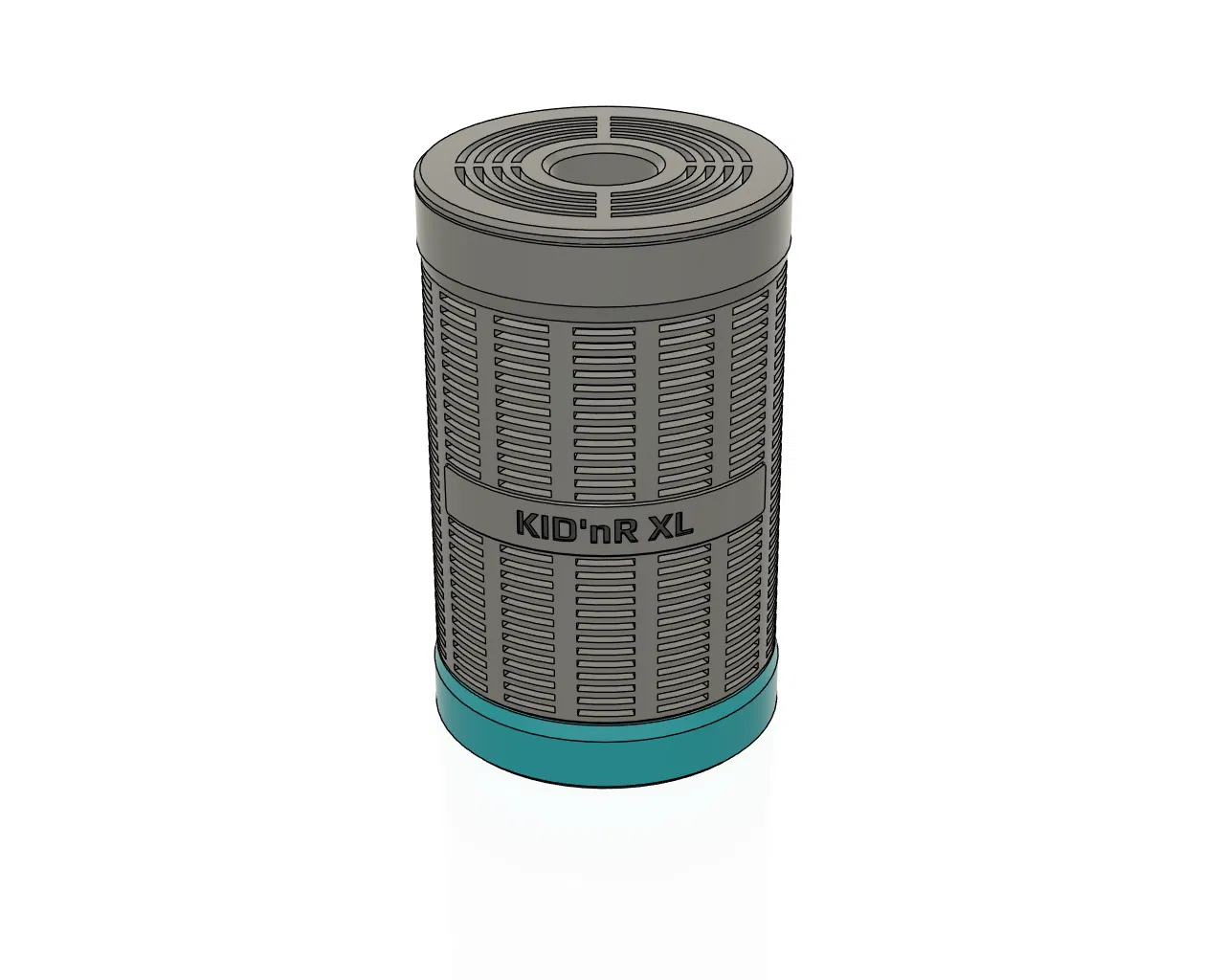

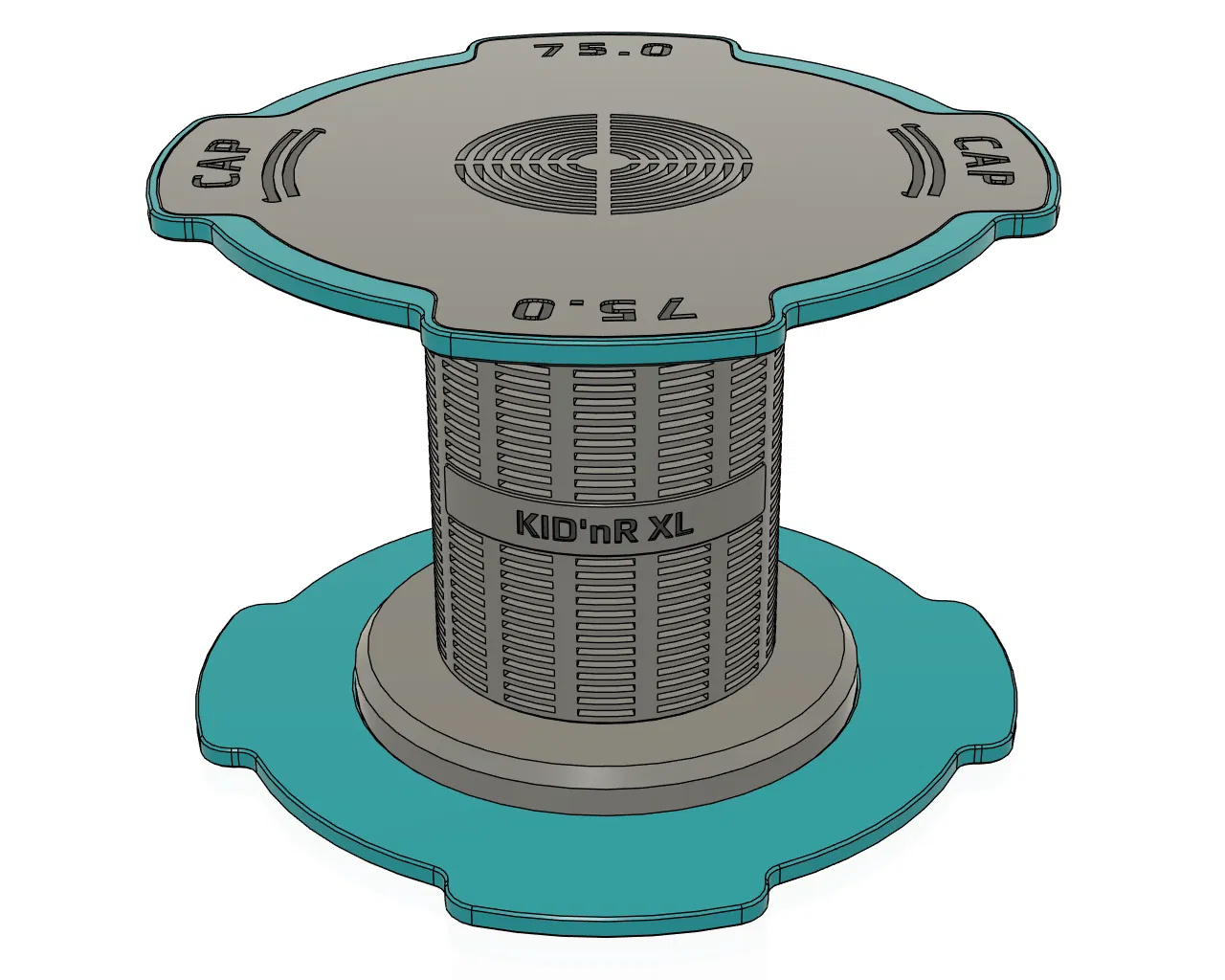

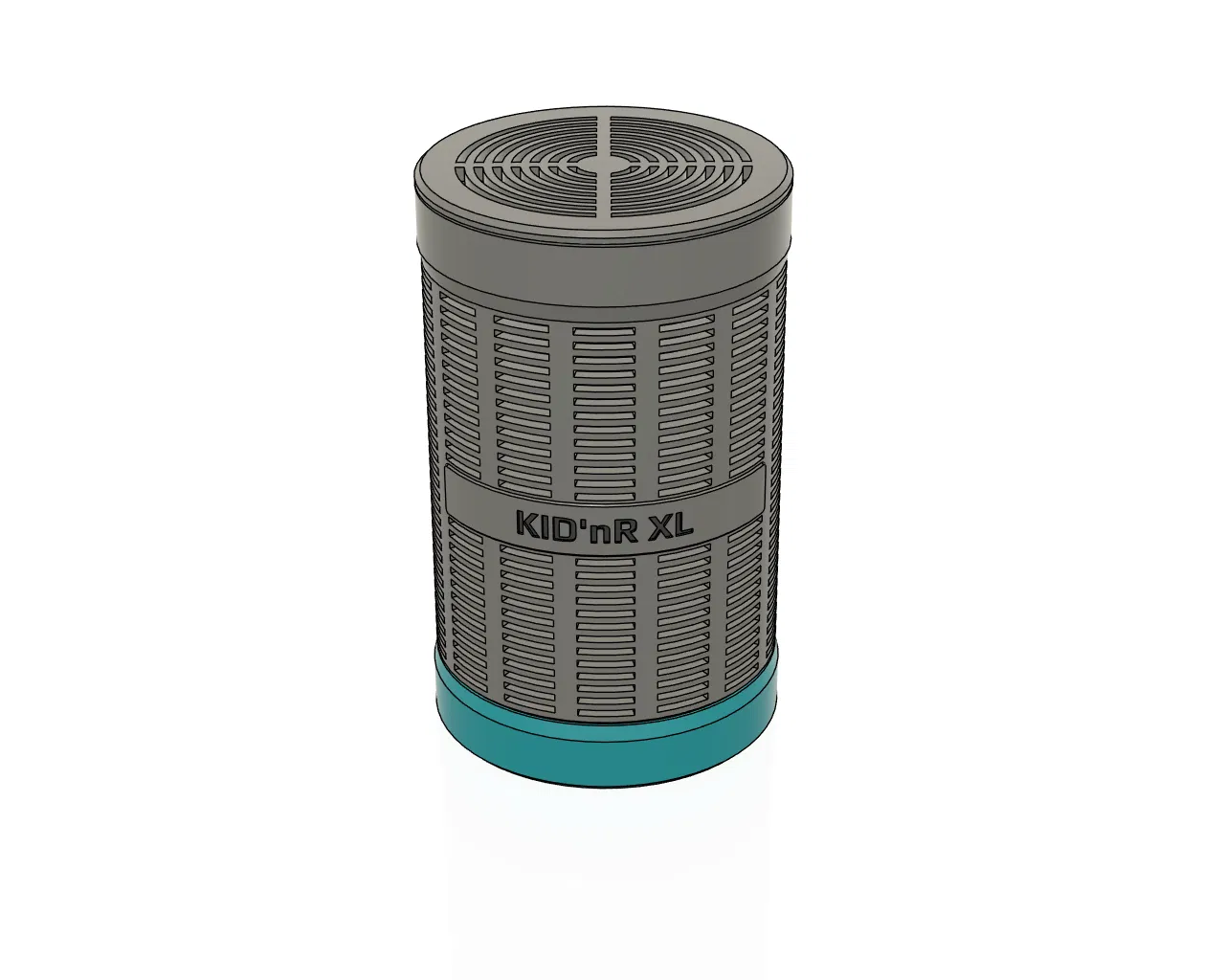

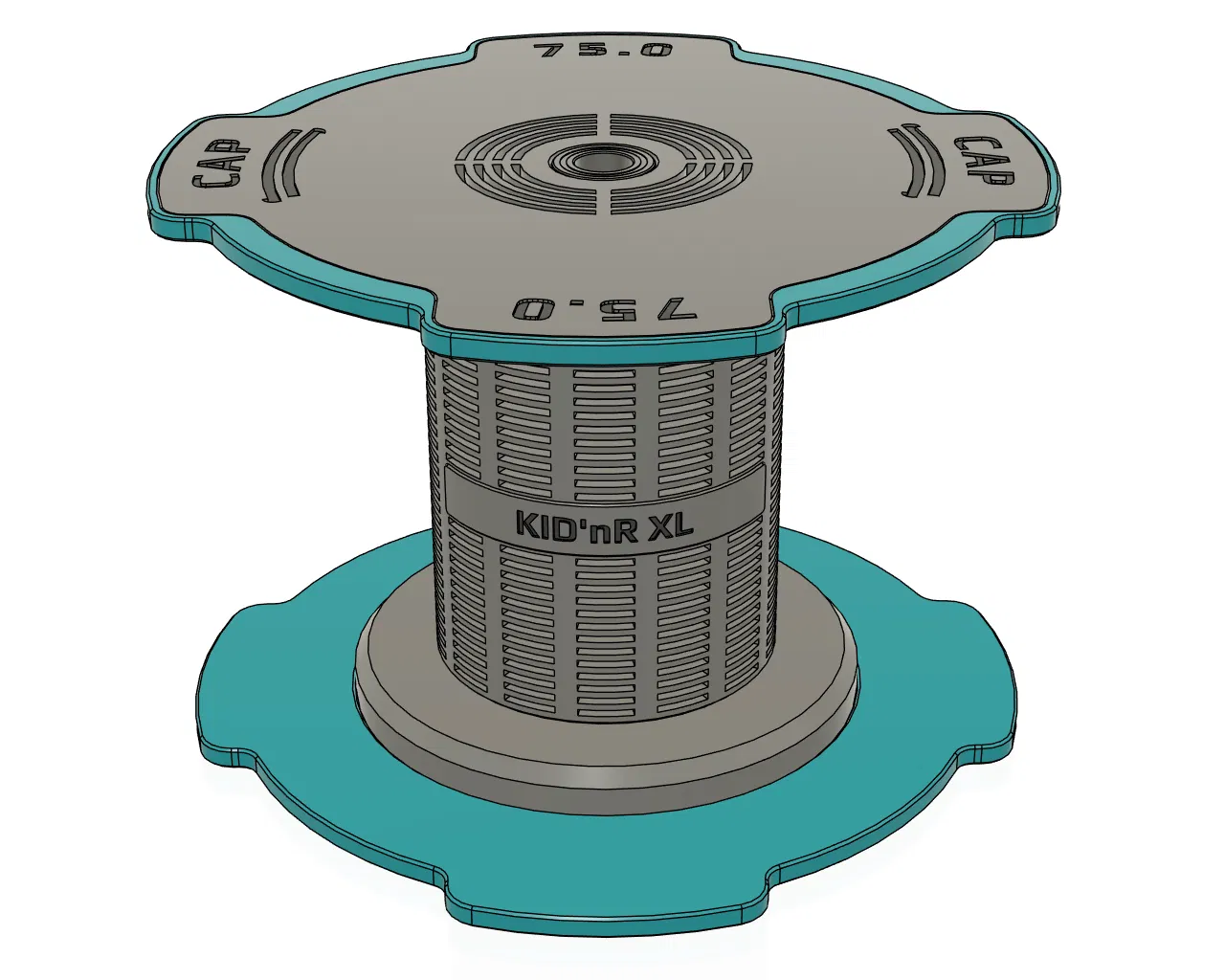

• Ba loại hộp đựng: Standard (Tiêu chuẩn), Core (Lõi) và Roller (Con lăn)

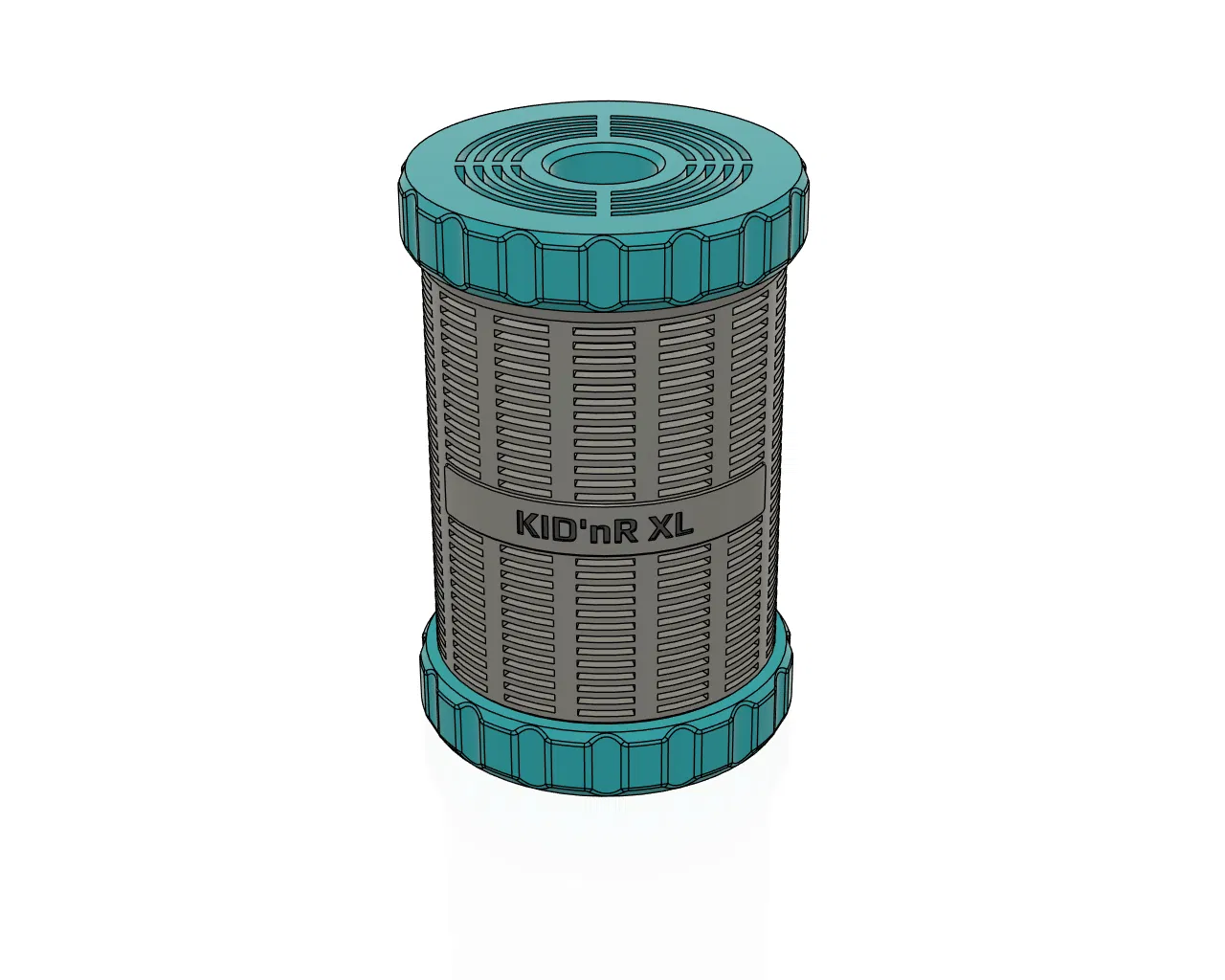

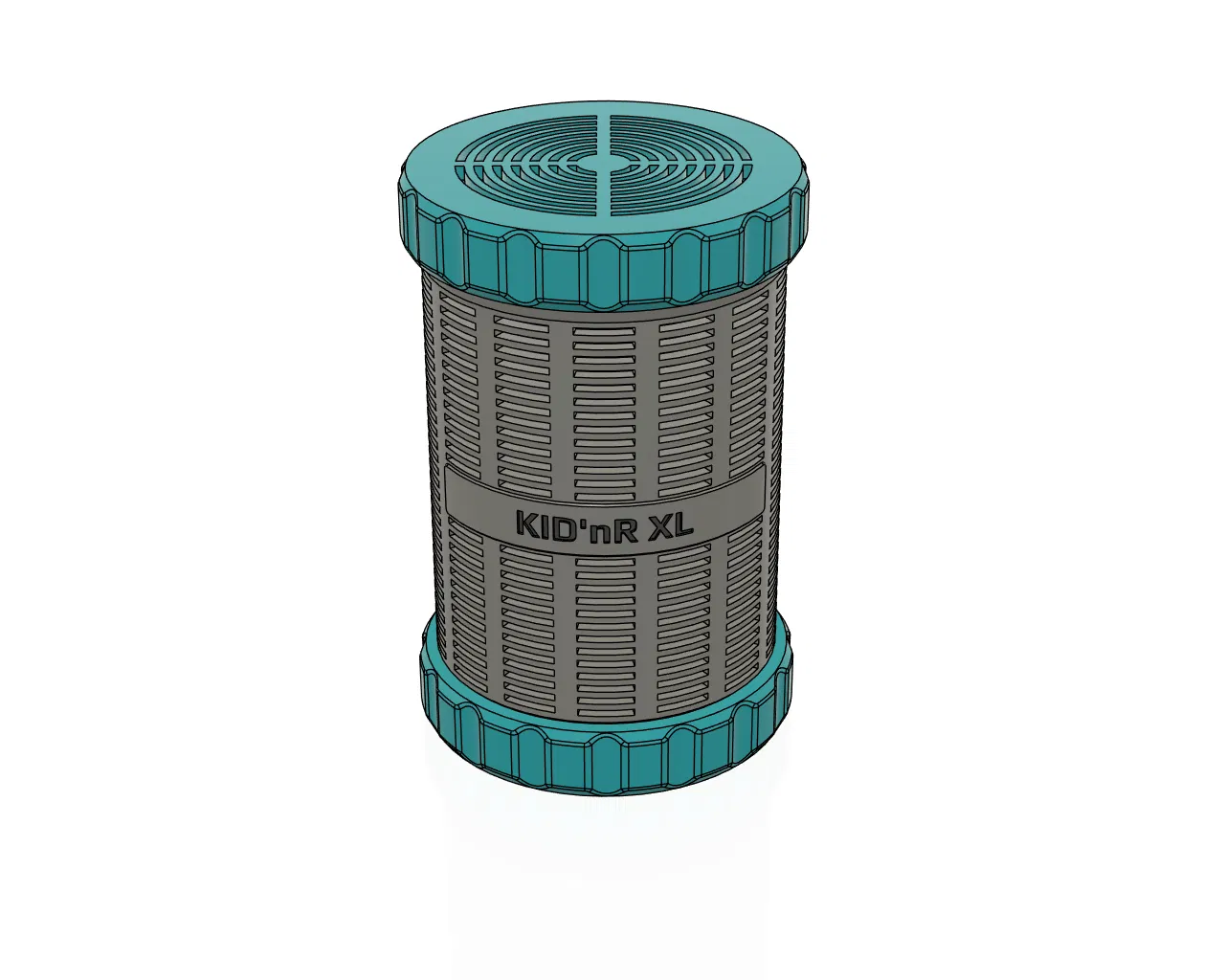

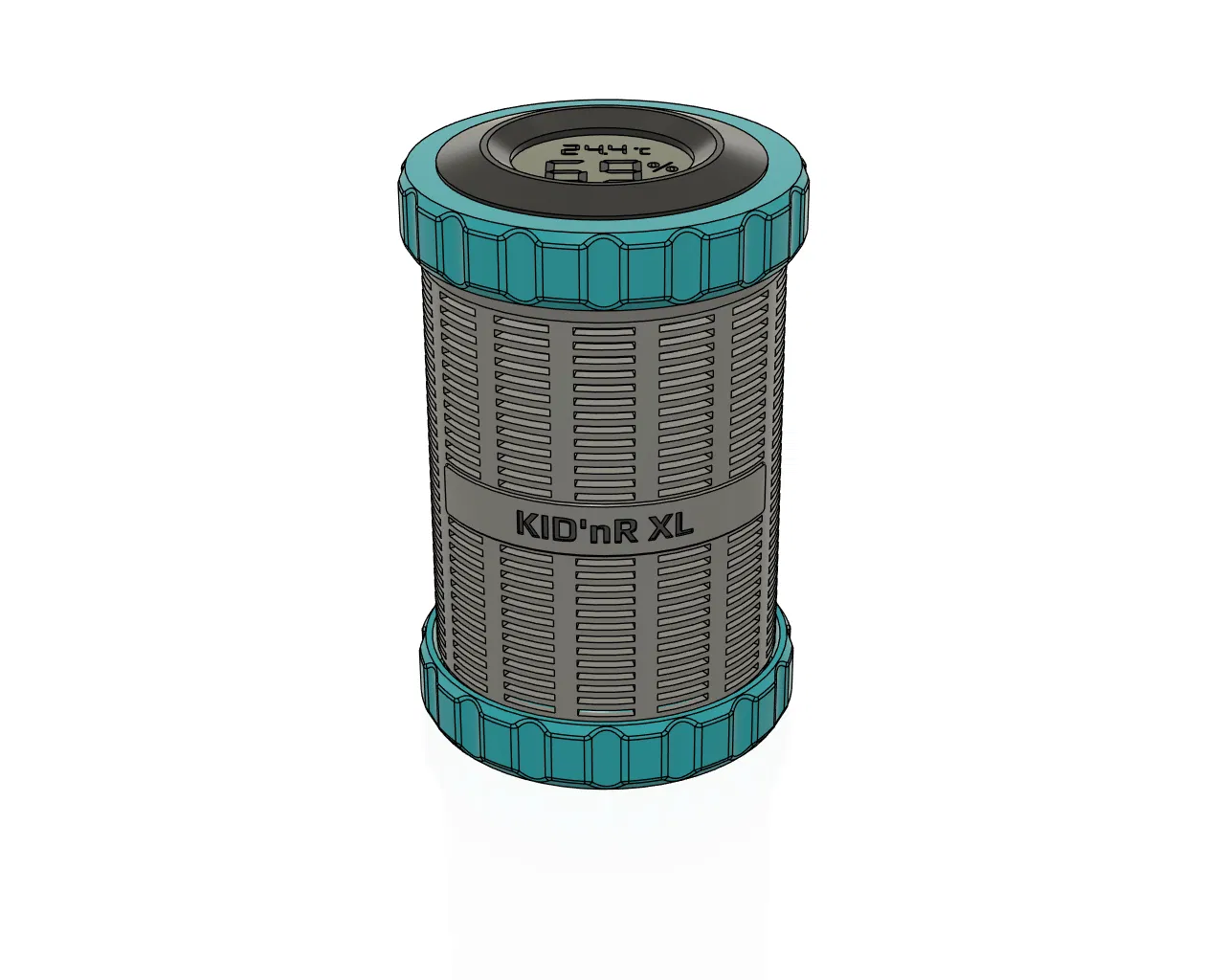

• Ba loại nắp và khóa: Standard, Slim (Mỏng) và Grippy (Có gờ bám)

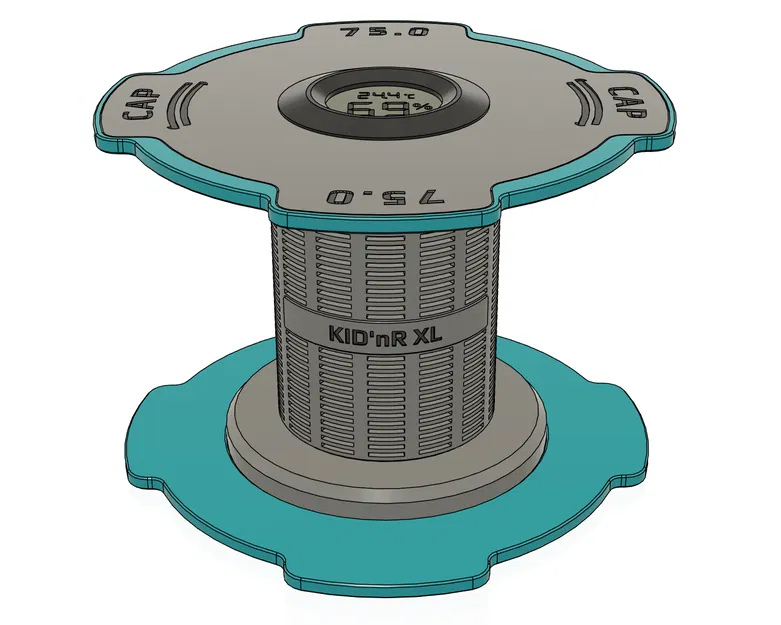

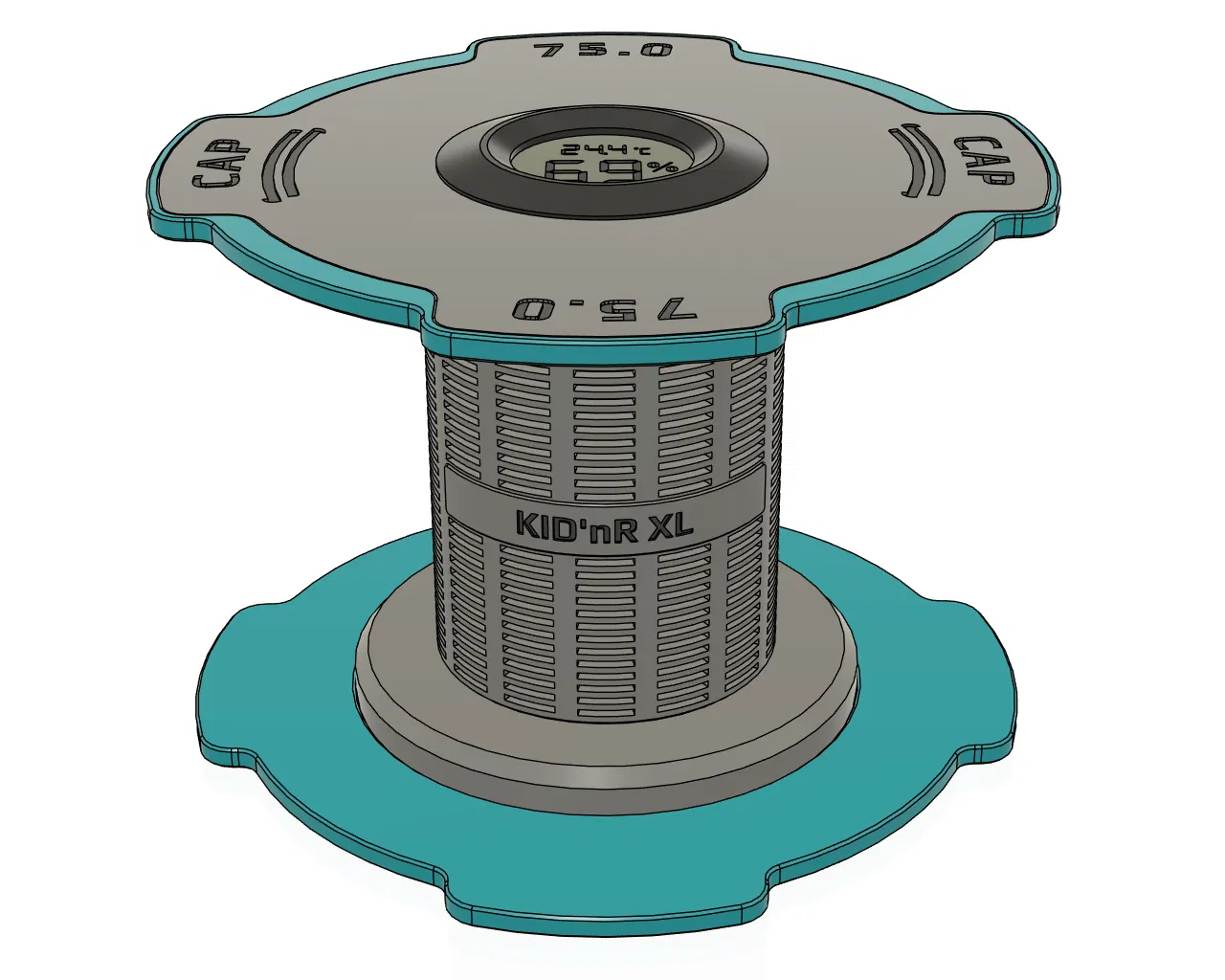

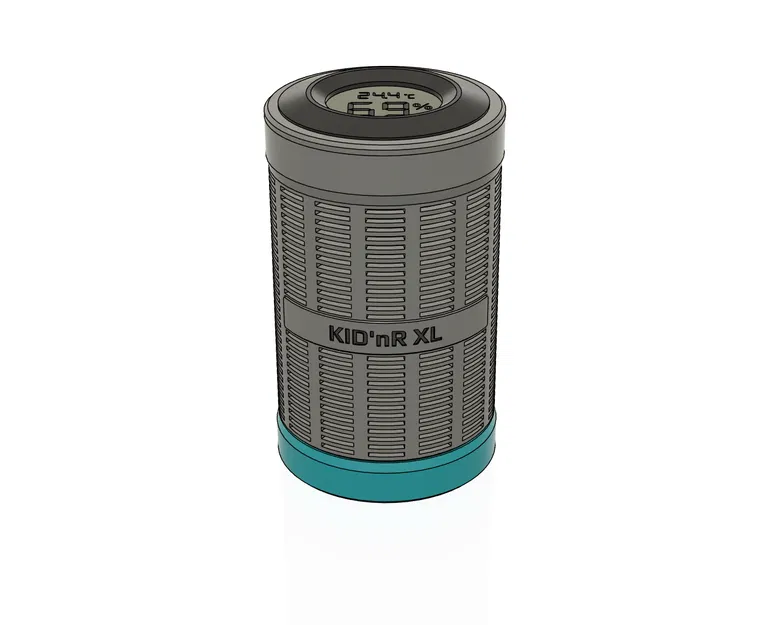

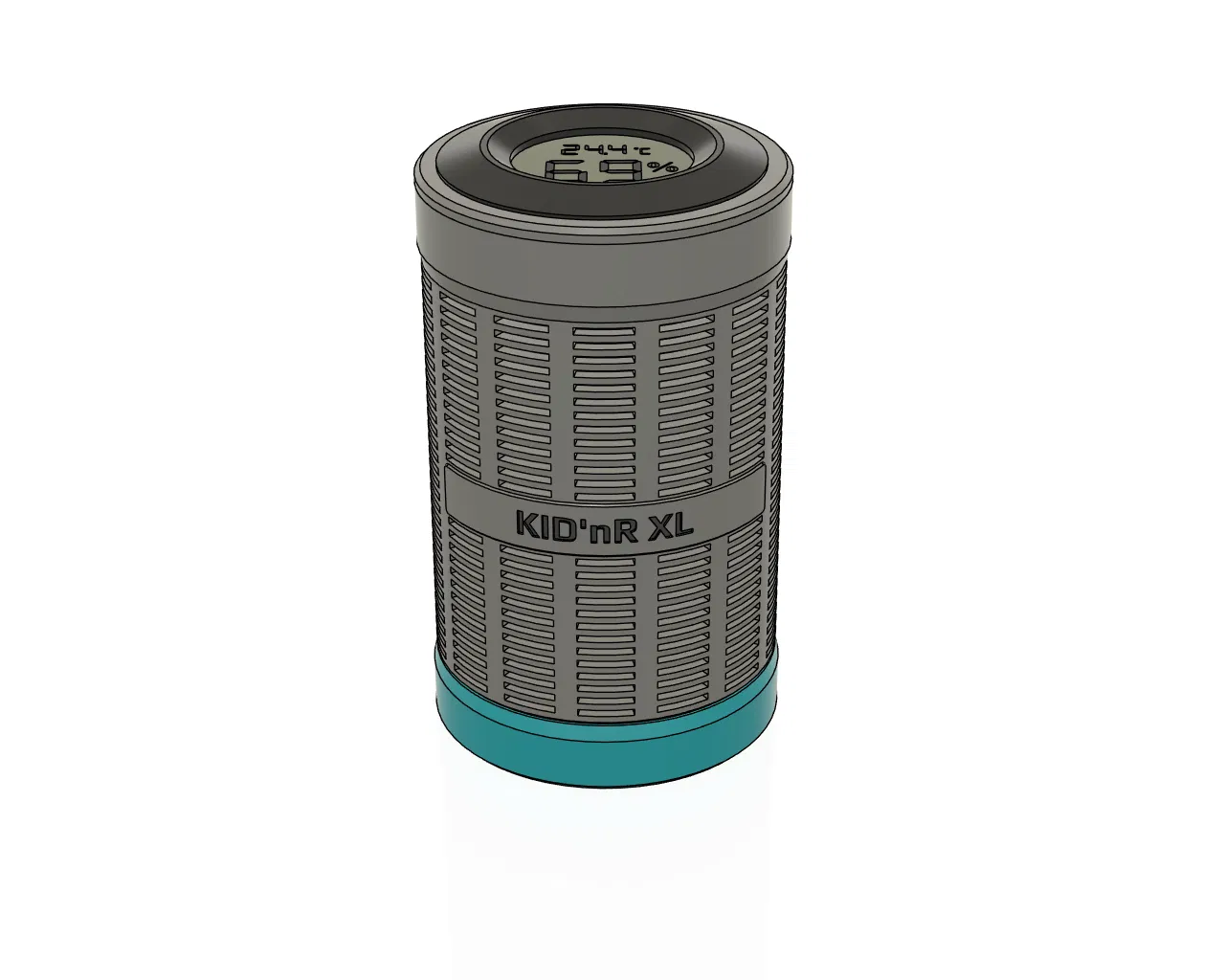

• Tất nhiên rồi: Nắp gắn ẩm kế!
• … và tất cả các chi tiết nhỏ tinh tế như miếng đệm màu nổi bật và phần dán nhãn.

Linh kiện và Độ tương thích

KID'nR XL thực chất là hộp chứa KID'nR tiêu chuẩn (phiên bản đường kính 51.4mm) kết hợp với Nắp và Vòng khóa mới dành cho các cuộn nhựa có lõi lớn hơn. Vì phần hộp chứa vẫn như cũ nên các phụ kiện khác vẫn tương thích, bạn có thể dễ dàng chuyển đổi thành hộp hút ẩm độc lập (kiểu Grippy hoặc Slim).

Toàn bộ hộp chứa, nắp, vòng khóa đều được đánh dấu ghi rõ đường kính, chiều cao và tên loại nhựa. Riêng với bản XL, đường kính phù hợp sẽ được in trực tiếp lên Nắp và Vòng khóa (phần hộp chứa như đã nói vẫn luôn là 51.4mm).

Vì hộp chứa luôn có cùng đường kính, nên các phụ kiện Slim và Grippy đều là loại dùng chung (generic), không gắn liền với cuộn nhựa nào cả. Bạn có thể tìm thấy chúng trong mục Generic Parts.

Tệp, Linh kiện, In ấn và Lắp ráp

1. Cấu trúc tệp

Để đảm bảo độ chính xác, mỗi cuộn nhựa đều có thư mục riêng. Bạn hãy truy cập thư mục tương ứng trong phần tệp để tìm đúng file cần thiết (và xem tại đây để biết loại hộp, nắp, vòng khóa, đáy và miếng đệm nào bạn cần).

Như đã nói, các chi tiết Slim và Grippy nằm trong thư mục Generic Parts.

2. Linh kiện

• Ẩm kế: Loại 45mm "tiêu chuẩn" (Amazon)
• Vòng bi: MR148ZZ (đi kèm với PolyDryer) (Amazon)

3. Cài đặt in

• Chất liệu: PLA dùng được, PETG thì tốt hơn, nhưng nếu bạn đặt trong hộp sấy nóng thì nên dùng ABS, ASA hoặc loại tương đương.

• Perimeters (Vách): 5

• Infill (Độ đặc): 40%

• Support (Hỗ trợ): Thông thường là Không.

  Chỉ dành cho phiên bản con lăn: Bạn có thể muốn thêm support ở khu vực đặt vòng bi MR148ZZ. Trong các bản in của mình thì không cần, nhưng tùy vào máy in và thiết lập của bạn mà có thể cần một chút support ở khu vực đó.

Đừng quên in một vài chi tiết bằng màu nổi cho đẹp, ví dụ như miếng đệm (spacer) và các chi tiết Grippy.

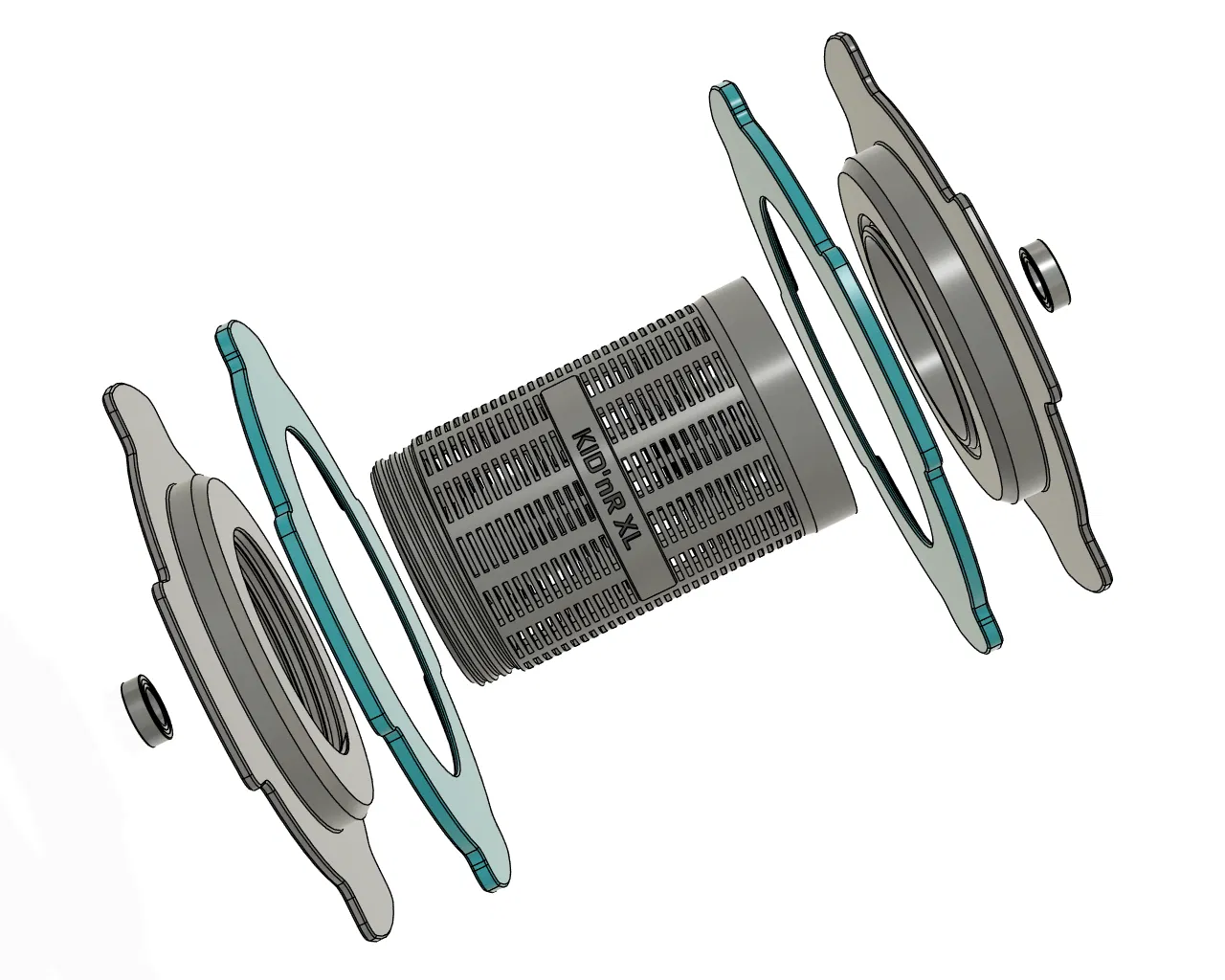

4. Lắp ráp

• Với bản con lăn, cẩn thận nhấn vòng bi MR148ZZ vào Hộp và Nắp.
• Gắn các miếng đệm (Spacer) vào.
• Cho hạt Silica Gel vào.
• Đóng nắp hộp.
• Đặt hộp vào trong cuộn nhựa.
• Gắn vòng khóa để giữ cố định.

Các loại cuộn nhựa hỗ trợ

Danh sách các cuộn nhựa đã hỗ trợ / đã thử nghiệm (có kèm ghi chú nếu cần):

ANYCUBIC

ID 73.0

L 58.0

Cuộn đen

ALFAWISE

ID 57.2

L 63.0

Cuộn đen

SUNLU

ID 75.0

L 60.0

Cuộn đen [vd: PLA]

SUNLU

ID 58.0

L 50.0

Loại nạp lại [vd: PLA+]

SUNLU

ID 62.8

L 60.0

Cuộn tái sử dụng

Cuộn nhựa của bạn không có trong danh sách / không vừa?

Chỉ cần nhắn cho mình đường kính lõi trong (đo cả hai mặt vì có thể lệch nhau), chiều cao cuộn nhựa ở tâm và tên cuộn nhựa để dán nhãn. Mình sẽ tạo file STL và cập nhật vào mô hình này. Mình chỉ nhờ bạn phản hồi sau khi in để chắc chắn mọi thứ đều khớp hoàn hảo.

Lưu ý rằng có thể cuộn nhựa của bạn giống với cuộn của hãng khác, hãy kiểm tra thông số trong danh sách hoặc tra cứu cơ sở dữ liệu tại [OnlySpoolz](https://www.onlyspoolz.com/portfolio/).

File CAD và Tùy chỉnh

Thiết kế này được làm bằng Fusion 360 với tham số (parametric). Bạn có thể dễ dàng tạo file cho cuộn nhựa của mình bằng cách nhập giá trị vào các thông số trong phần "Favorites":

• spoolHeight: Chiều cao cuộn nhựa ở tâm.
• spacerHeight: Độ dày miếng đệm, không nên dưới 1mm.
• cannisterLabel: (Mình biết là có lỗi chính tả, có thể mình sẽ sửa ở bản sau) Nhãn trên hộp; giá trị này lấy từ trường "Comments"!
• XLSpoolCoreDiameter: Đường kính lõi trong của cuộn nhựa.

Để Fusion 360 tùy chỉnh được mô hình, bạn cần cài đặt:

• Google Font: Play
• Định nghĩa ren: Fusion-360-FDM-threads
• Plugin quản lý ren FDM: ThreadKeeper
• Plugin cho giá trị văn bản tham số: ParametricText

Trước khi bắt đầu:

Plugin ParametricText trong các mô hình phức tạp có nhược điểm lớn: Fusion 360 sẽ mất rất nhiều thời gian để cập nhật lại tất cả các khối sau khi bạn thay đổi thông số. Nếu thay đổi, hãy đi pha cà phê chờ nó chạy, máy có thể bị treo hoặc hiện màn hình đen, cứ kệ nó, nó sẽ tự xử lý xong. Khi thao tác trên bản thân mô hình, plugin sẽ không gây vướng víu (miễn là bạn không thay đổi thông số). Nếu bị vướng, bạn có thể tắt plugin đi rồi bật lại sau khi xong việc.

Một vài lưu ý:

• Khi mở file Fusion 360, tất cả các khối đã được hướng đúng để in 3D. Kiểm tra thanh thời gian (timeline) để kích hoạt/tắt các thành phần giúp sắp xếp mọi thứ chính xác.
• Bạn có thể xuất tất cả các khối cùng lúc bằng cách chọn thành phần gốc để xuất; chọn mỗi khối một file.
• … và đừng quên: Chúc bạn in vui vẻ 😎
