PolyRoller – Lăn mượt với KID'nR cho PolyDryer

Mình rất thích 🥰 mấy hộp PolyDryber: ý tưởng tổng thể rất hay, form factor chuẩn, thiết kế cũng ngầu, … nhưng có vài lỗi thiết kế cần sửa. 😉 Mà yên tâm, làm được hết! 😎

Lưu ý: Mình thiết kế mẫu này để chạy “chuẩn bài” cho đúng nhu cầu của mình, dùng con lăn silica gel gắn giữa spool và với hộp PolyDryer. Mục tiêu là fit chính xác và không phải thỏa hiệp gì (chứ không nhắm tới kiểu universal fit). Đây là thiết kế parametric và mình đã export theo bước 0.2mm cho bạn, nên gần như sẽ có đủ hết (không có thì nhắn mình). Dĩ nhiên, trong mục Files cũng có file CAD luôn.

Vậy vấn đề của PolyDryer là gì… vẫn xài được mà?

1. Trục dưới bị làm nhỏ đường kính quá nhiều, nên không vừa với bearings. 😞
2. Trục có cạnh bén, cứ cạ vào vỏ hộp PolyDryer liên tục, kiểu “mài” nó xuống. 🥷
   → Nên trải nghiệm lăn tổng thể còn “cải thiện được”
3. Khi di chuyển cái hộp, spool bên trong sẽ muốn chạy sao thì chạy.
4. Cuối cùng, ngăn silica gel nhỏ quá, mà thay gel bên trong thì cũng không vui gì.

Dù vậy, cái hộp vẫn chạy được nhiều năm, làm đúng nhiệm vụ chính và các vấn đề này hầu như không ảnh hưởng chất lượng in…. Nhưng rõ ràng là làm cho nó “đã” hơn được nhiều. 😊

Vậy model này hay ở chỗ nào?

• Spool sẽ lăn lăn lăn… gần như không ma sát và mượt theo ý bạn, kèm “break” chỉnh được để kiểm soát lực cản lăn. 🤩
• Tận dụng lại bearings đi kèm PolyDryer. 👍
• Có thêm không gian chứa Silica Gel kha khá (dùng và ), thay gel dễ, thay chung với spool cũng tiện.
• Spool được giữ chắc tại chỗ, kể cả khi bạn xách/quăng cái PolyDryer qua lại. 🤞

Có nhược điểm gì không?

• Nhược điểm “thật sự” duy nhất là spool holder (và KID'nR (XL)) phải đúng kích thước theo spool của bạn. Nhưng mấy phần in nhỏ xíu, in nhanh nên cũng không thành vấn đề lớn.
• Ngoài ra, bạn cần kiếm một cây trục thép / nhôm 8mm cắt đúng chiều dài. Thời gian bạn in mấy cái mount chắc đủ để kiếm và cắt vài cây rồi, chi phí cũng gần như không đáng kể.

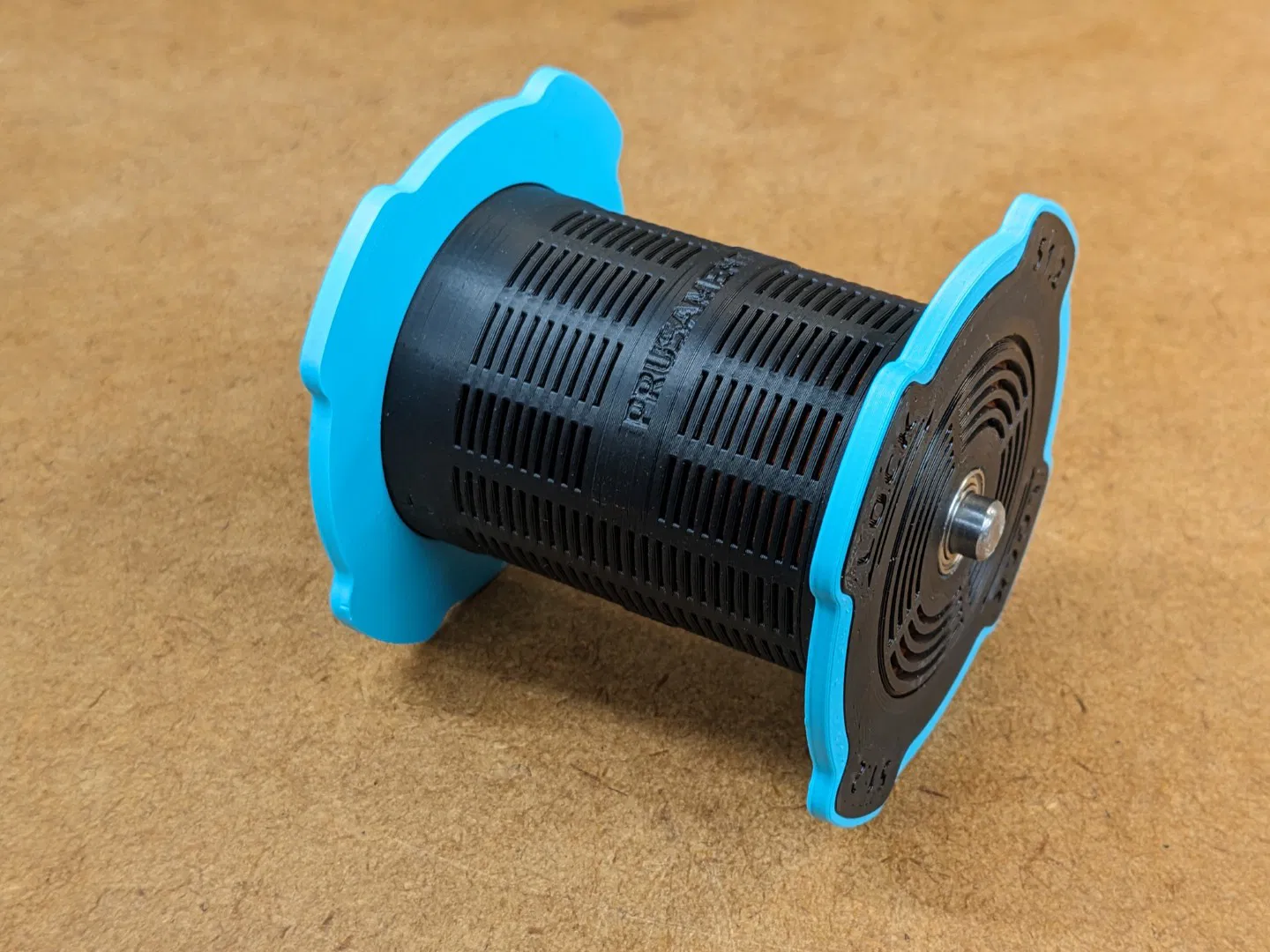

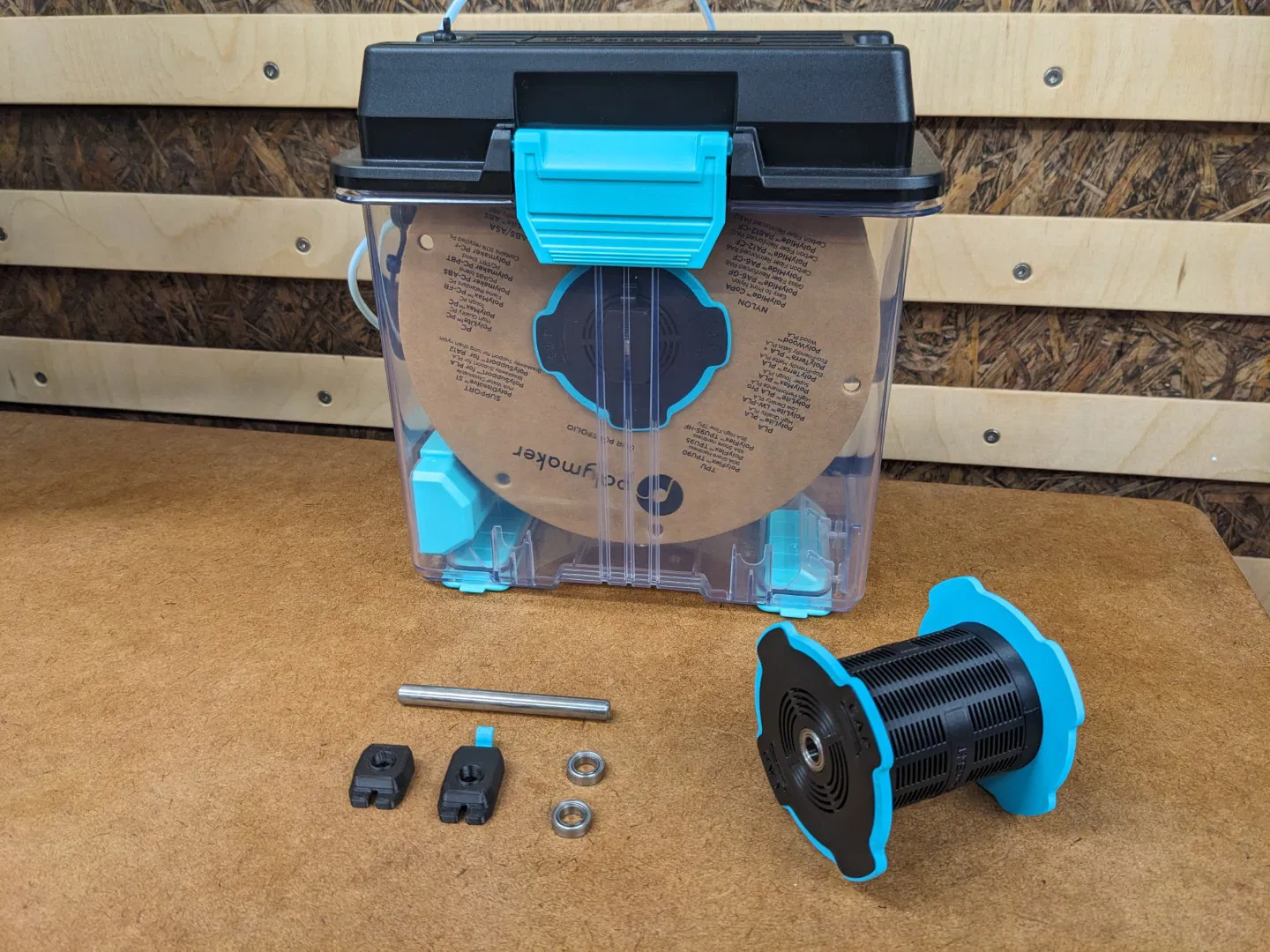

BOM

• 1 x Steel / Aluminum Axle dài 84mm
• 2 x MR148ZZ Bearings (lấy 2 trong 4 cái có sẵn trong PolyDryer, khỏi mua thêm)

Printed Parts

• Lấy hoặc cho spool của bạn; nhớ chọn Roller Variant và bản có spacers (màu nhấn).
• Kiểm tra giá trị chiều cao in trên canister, ví dụ Prusament là 73.8 mm
• Giờ chọn bộ phận PolyRoller đúng size
  • 1 x Basic Mount
  • 1 x Break Mount
  • … sao cho [Basic Mount] + [Break Mount] + [KID'nR] = ~85mm
  • → với spool Prusament thì ra bộ mount 5.6mm
• In vài cái Breaks rồi thử cái nào hợp nhất. Con số trên part break là "preload angle", nên giá trị càng cao thì lực cản lăn càng lớn. Và lưu ý: Không có break thì lực cản lăn thấp tới mức spool có thể tự xả dây!

Kích thước mount “chuẩn” có thể còn tùy chút theo từng hộp PolyDryer của bạn, nên bạn nên thử một size trước khi in hàng loạt cho tất cả hộp / spool filament. Với mình thì 85mm dùng ổn cho mọi PolyDryer và spool được giữ rất chắc.

Printing and Assembly

• Hướng đặt khi in:
  • Mounts phải đặt nằm trên mặt phẳng của nó
  • … còn Break thì đặt nghiêng cạnh, có thể thêm brim để bám bàn in tốt hơn
• Không cần support.
• In cho chắc.
• … và nên dùng vật liệu chịu nhiệt như ASA.

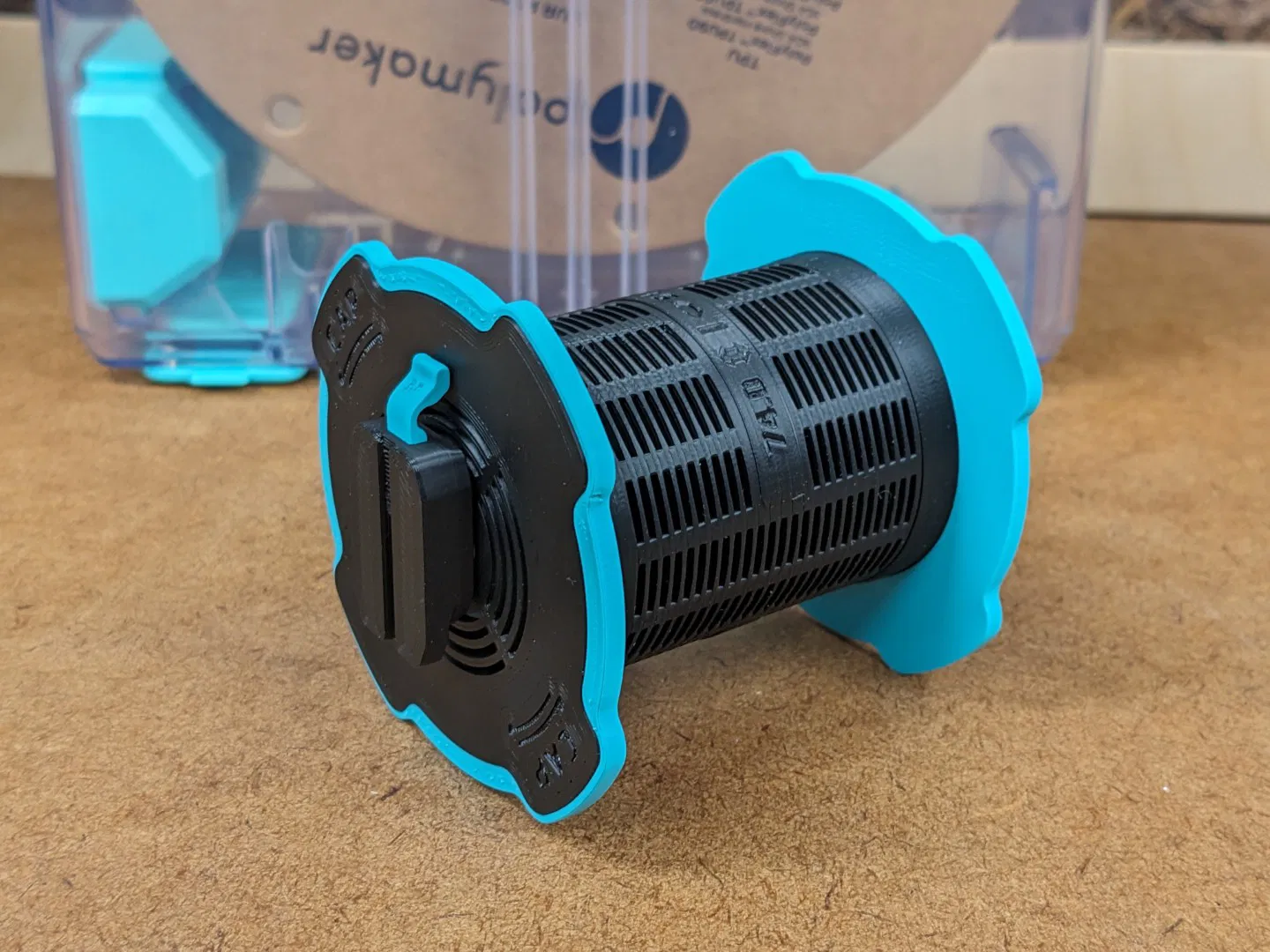

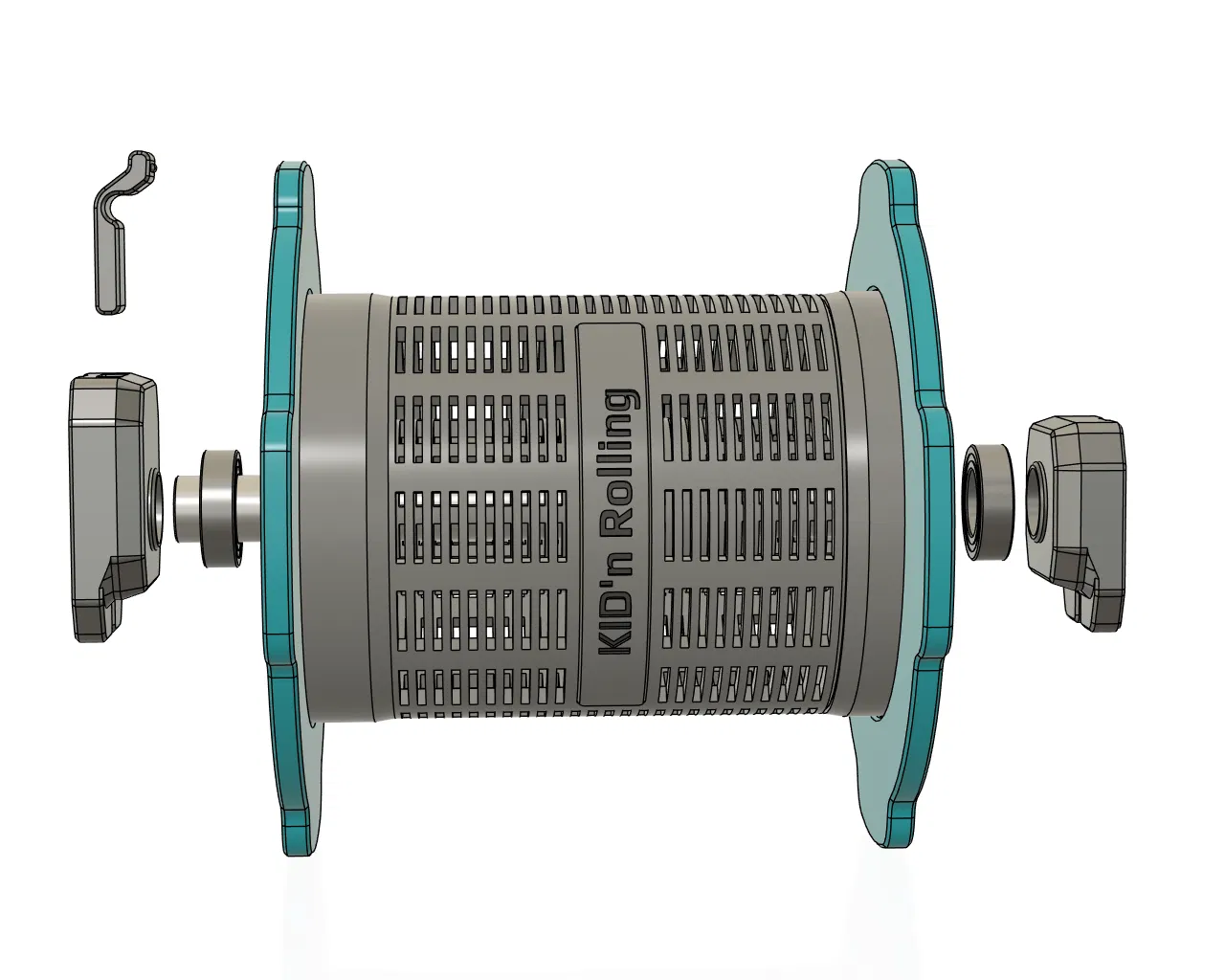

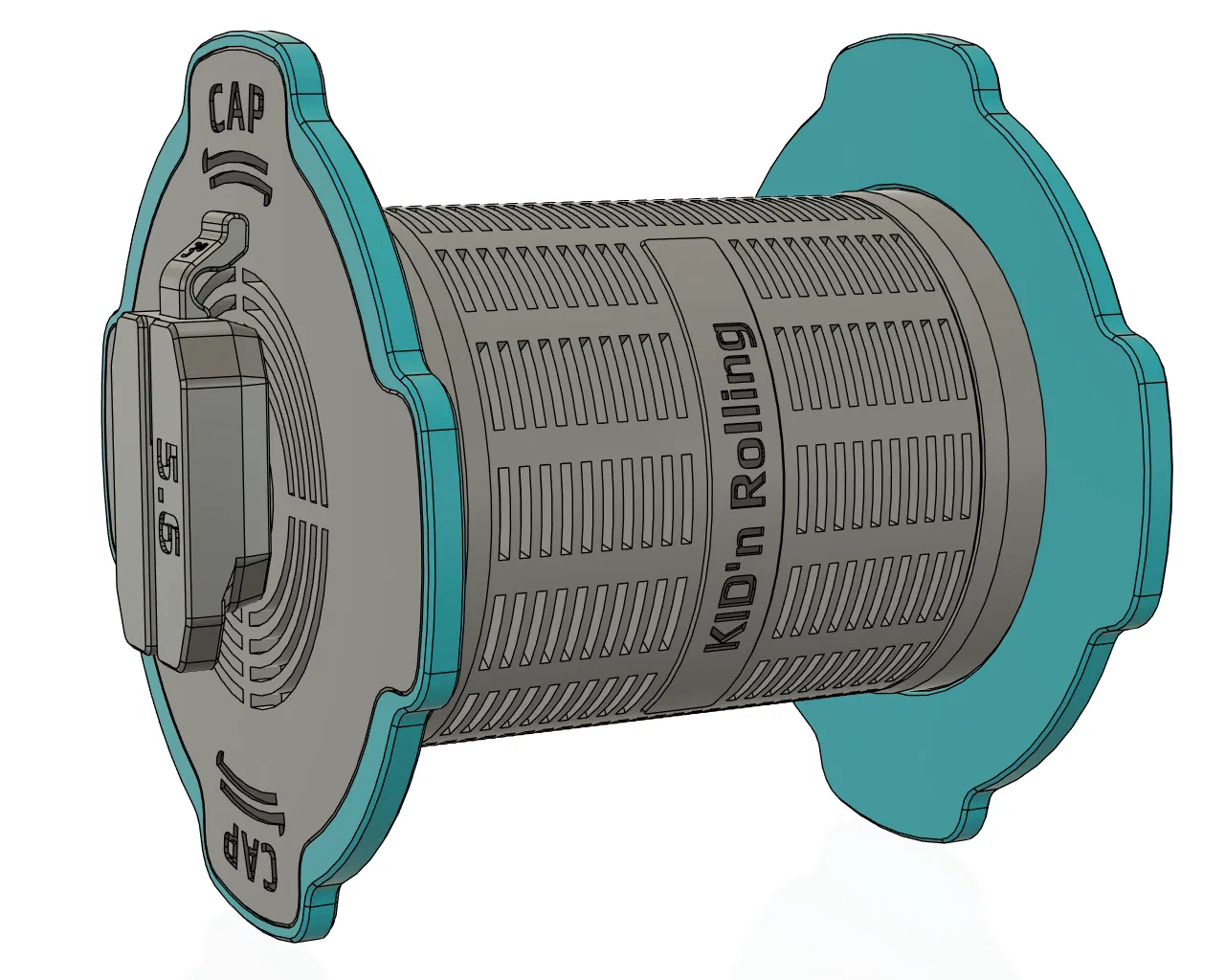

Lắp ráp thì cứ làm theo hình: Nhớ đặt Break về phía Cap (không phải phía Lock-Ring).

File CAD và Tùy biến

Model được làm bằng Autodesk Fusion và là thiết kế parametric. Nên bạn có thể tự tạo đủ file cho đúng spool của mình chỉ bằng cách nhập các giá trị tương ứng trong phần parameters ở mục “Favorites”:

• AdapterSpoolDistance: Quy định kích thước adapter. Nếu bạn xuống dưới 5mm thì sẽ cần chỉnh lại thao tác chamfer trong timeline.

À tiện nói luôn, cái “Break Plug” ban đầu chỉ là làm thử (proof of concept), dự tính sẽ thay bằng cái gì nhìn xịn hơn. Nhưng dùng ổn quá nên mình không làm thêm nữa. Bạn cứ thoải mái cải tiến và share remix nha!

Để Fusion 360 có thể chỉnh sửa model, bạn cần cài thêm:

• Google Font: Play
• Fusion 360 Plugin để cho phép text parametric: ParametricText

👉 Đừng quên: Nếu nó lăn ngon, để lại một ❤ Like nha. Cái đó giúp mình có thêm động lực (và tí Prusament) để làm mấy bản test print nhìn đã mắt khi thiết kế model chia sẻ với bạn! 🥳
