Linh kiện thay thế cho bộ đồ chơi Melissa & Doug Construction Set in a Box

Các linh kiện thay thế cho bộ đồ chơi Melissa & Doug Construction Set in a Box

Mô hình này cung cấp các linh kiện thay thế cho bộ đồ chơi Melissa & Doug Construction Set. Những bộ phận này được thiết kế để thay thế các mảnh ghép bị mất hoặc hư hỏng, giúp bộ đồ chơi của bé tiếp tục sử dụng được.

Bộ gốc rất thú vị, nhưng các chi tiết bằng gỗ đi kèm không phải lúc nào cũng đồng nhất hoặc bền bỉ. Sau thời gian dài sử dụng, một vài mảnh có thể bị gãy, đặc biệt là ở những đoạn mảnh. Các chi tiết thay thế này được thiết kế để bền chắc hơn mà vẫn đảm bảo độ tương thích.

Ghi chú thiết kế

Các bộ phận gốc có kích thước thay đổi và không được gia công chính xác. Để khắc phục điều này, các kích thước đã được lấy trung bình để tạo ra những linh kiện vừa vặn đáng tin cậy trên các bộ sản phẩm khác nhau.

Ren ốc vít là loại không chuẩn, vì vậy các ren tùy chỉnh đã được tạo ra để:

• khớp với độ vừa vặn của bản gốc

• giữ độ lỏng cần thiết (giống bản gốc)

• tránh gây khó khăn cho trẻ nhỏ khi lắp ráp

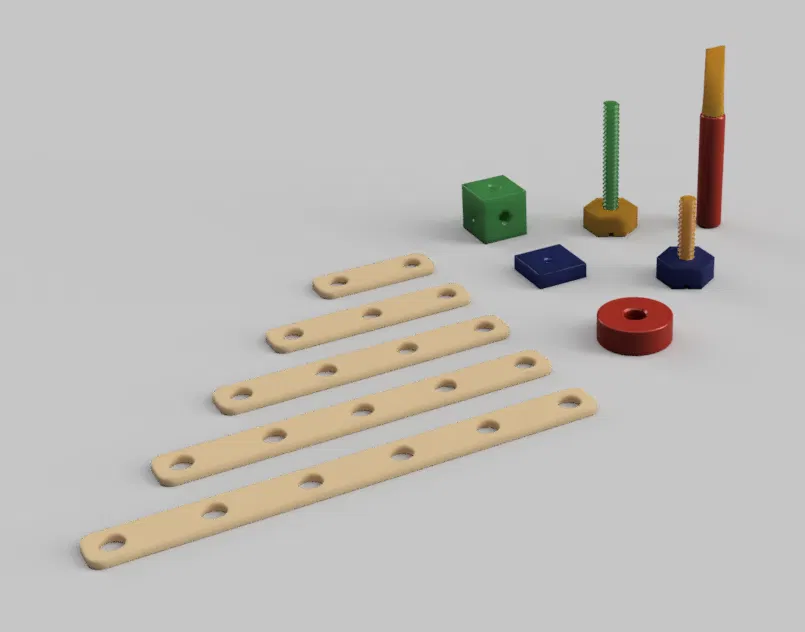

Các linh kiện bao gồm

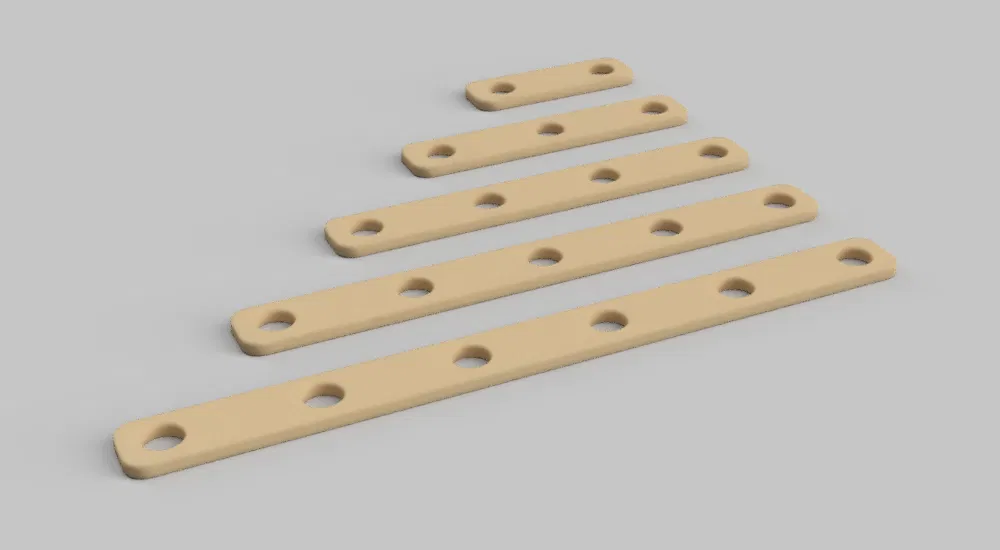

• Thanh dẹt (nhiều độ dài khác nhau)

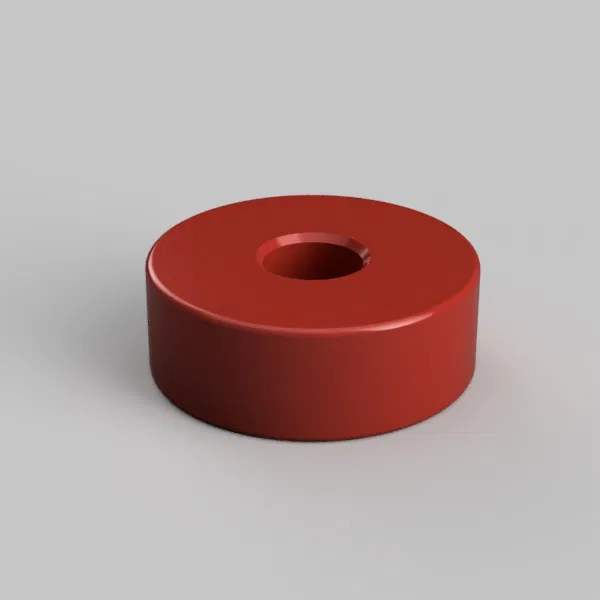

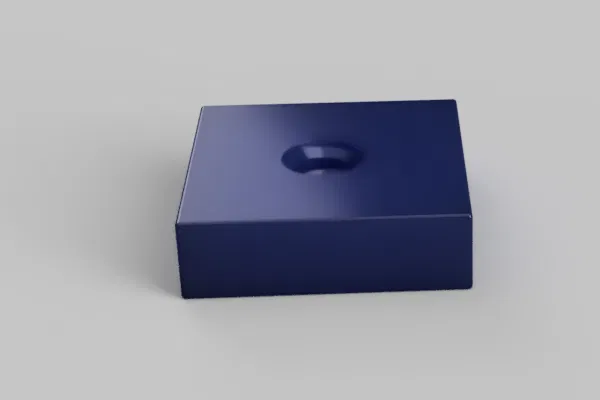

• Đầu nối và miếng đệm

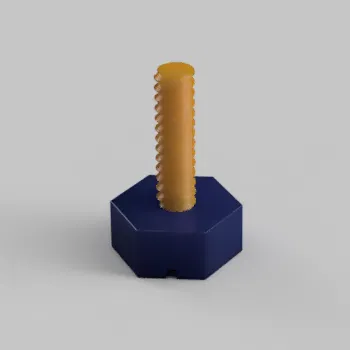

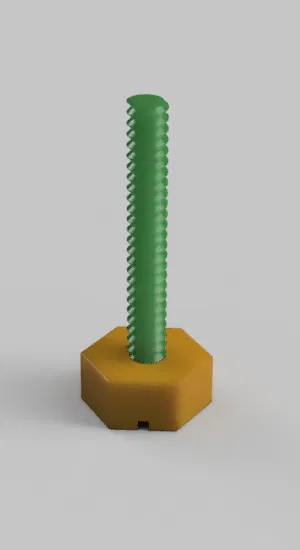

• Bulông và đai ốc

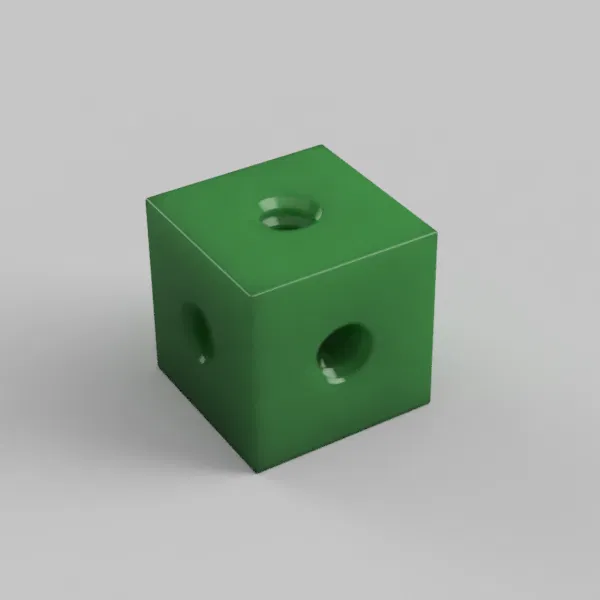

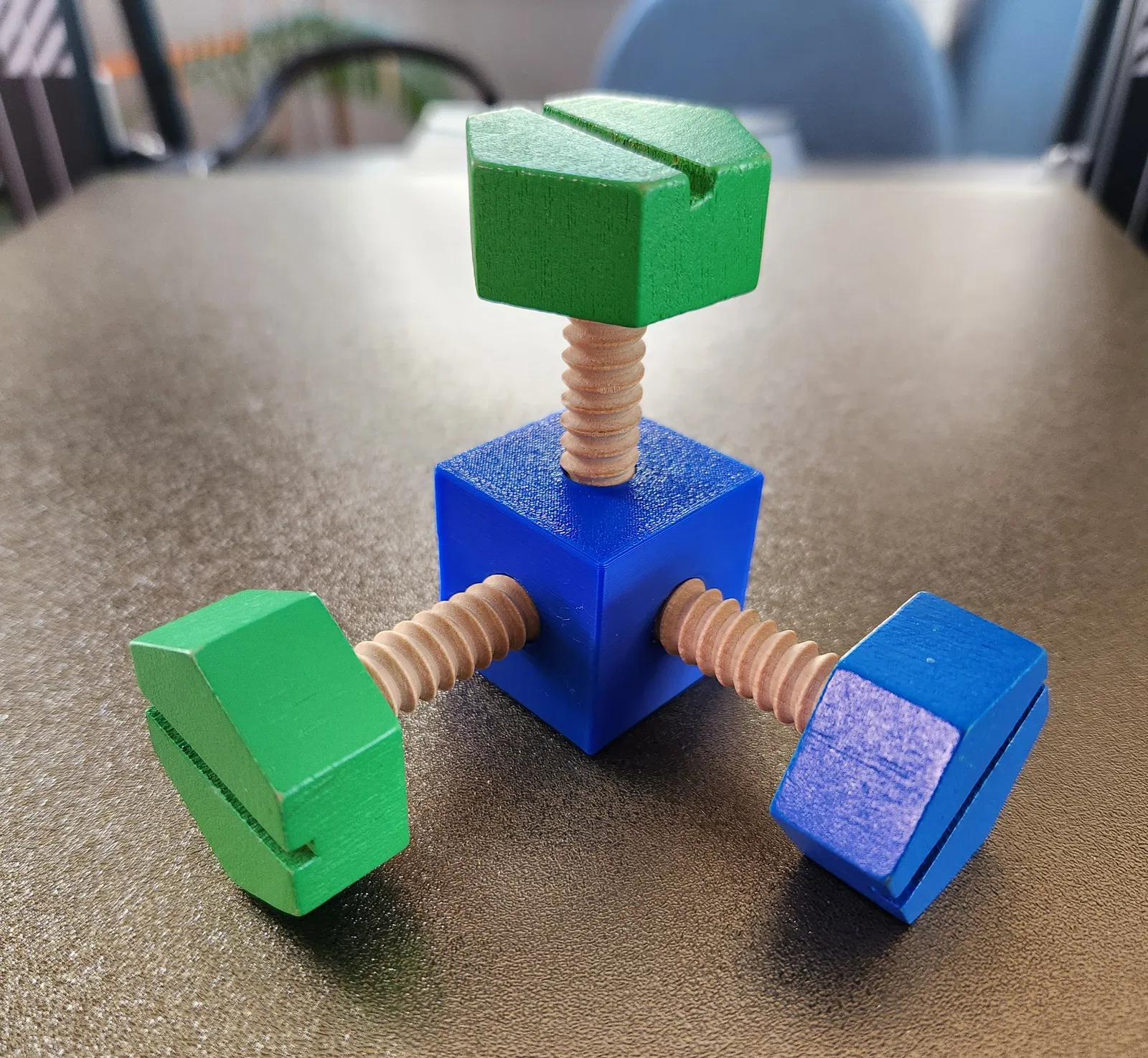

• Đai ốc khối (ren nằm ngang)

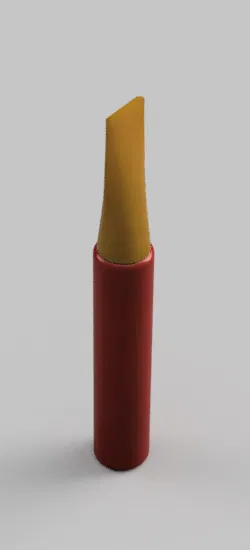

• Tua vít

Ghi chú in ấn

• Không cần support

• Các tấm thanh có thể in ở thiết lập draft

• Khuyến nghị:

  • Độ cao lớp in 0.20 mm cho các bộ phận có ren
  • 3–4 lớp tường (walls/shells)
  • 10–25% infill (cao hơn ở các vị trí kết nối bulông)

Để đạt độ bền tốt nhất:

• Sử dụng infill cao hơn (15–25%) gần các giao diện ren
• Variable infill hoạt động rất tốt nếu slicer của bạn hỗ trợ

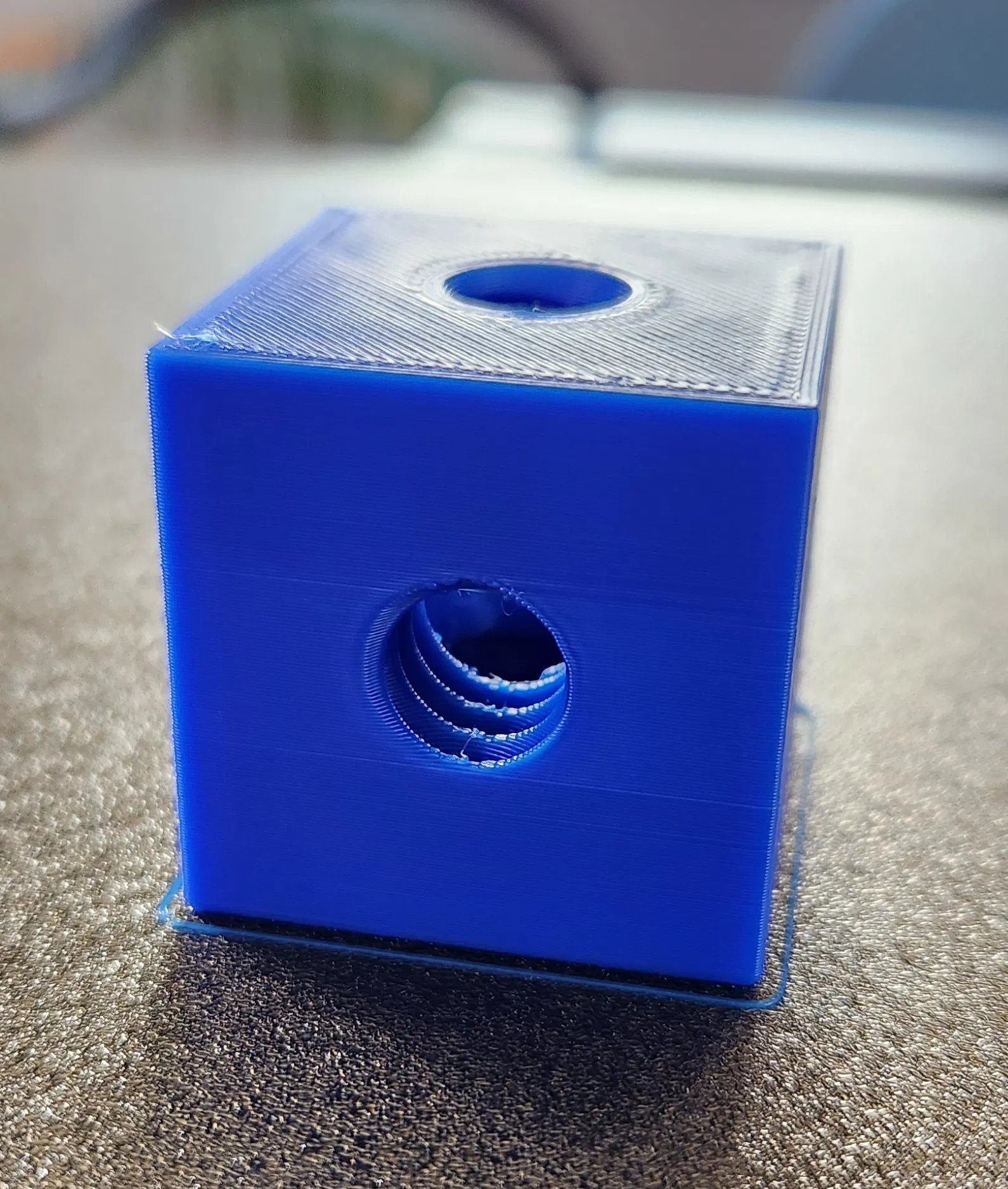

Đai ốc khối có phần ren nằm ngang nhưng vẫn in tốt nhờ vào dung sai được làm lỏng một cách có chủ đích.

Ghi chú bổ sung

• Tua vít có phần bo tròn ở đáy có thể là thử thách cho một số máy in

  • Nếu cần, hãy hạ thấp nó xuống một chút trong bàn in của slicer

Ren tùy chỉnh (Fusion 360)

Một tệp XML ren tùy chỉnh được đính kèm cho những ai muốn tự tạo thêm các bộ phận tương thích.

(Lưu ý: hãy xóa đuôi .txt trước khi sử dụng)
