Tots-n-Bolts - Bộ đồ chơi lắp ráp in 3D hoàn chỉnh
Tots-n-Bolts là hệ thống đồ chơi xây dựng in 3D thú vị với bu lông, đai ốc, dầm và bánh xe mô-đun. Thiết kế thân thiện với trẻ nhỏ, giúp bé thỏa sức sáng tạo mà không cần thêm phụ kiện kim loại.
Mô tả
Tots-n-Bolts
Tots-n-Bolts là một hệ thống đồ chơi lắp ráp được in 3D hoàn toàn, thiết kế từ đầu dành riêng cho những bàn tay nhỏ bé, giúp kích thích khả năng sáng tạo và cho phép lắp ráp nhiều lần.

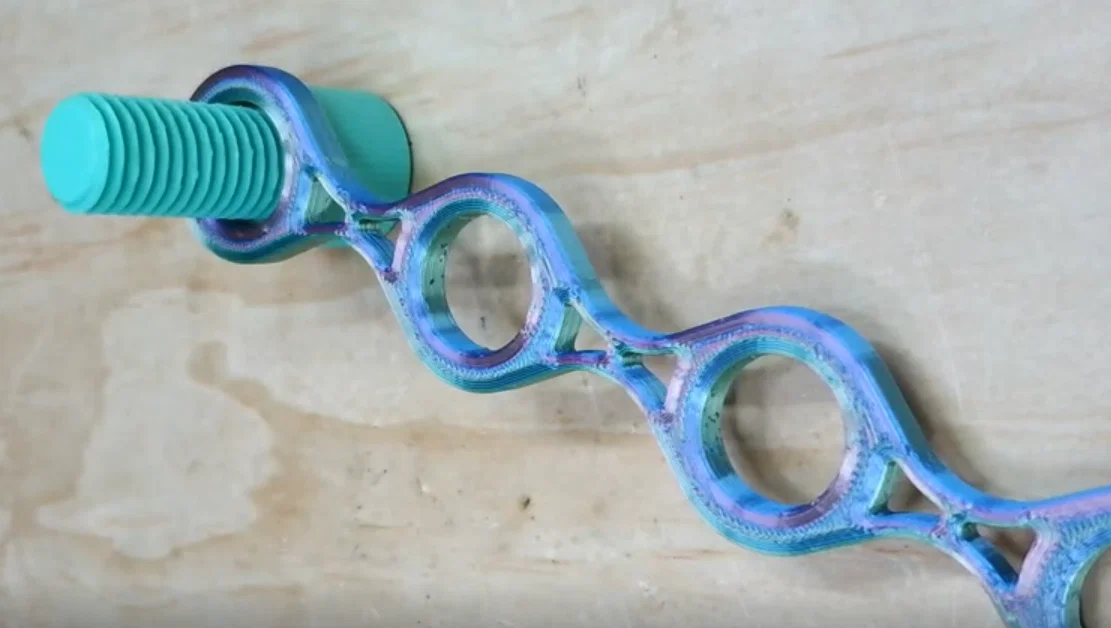

Hệ thống này sử dụng các bu lông và đai ốc kích thước lớn để kết nối các thanh dầm, bánh xe và các chi tiết lắp ghép khác. Bạn không cần dùng thêm ốc vít kim loại hay phụ kiện mua ngoài.
Đây là một dự án đang được phát triển tích cực. Các chi tiết mới, cải tiến và ví dụ lắp ráp sẽ được cập nhật liên tục khi hệ thống dần hoàn thiện.
Bao gồm những gì
Phiên bản này bao gồm các file STL có thể in được cho:
- Bu lông
- Đai ốc
- Thanh dầm thẳng
- Các chi tiết kết cấu và kết nối
- Các bộ phận bánh xe
- Các chi tiết thử nghiệm (nếu có)
Các file tải về được sắp xếp theo loại chi tiết.
Định dạng file
Bản phát hành này bao gồm các file STL sẵn sàng để cắt lớp (slicing) và in ấn.
Khuyến nghị khi in
Các chi tiết được thiết kế để in bằng máy in FDM với đầu phun 0.4 mm.
Thiết lập gợi ý ban đầu:
- Chất liệu: PLA hoặc PLA+
- Độ cao lớp in (Layer height): 0.20 mm
- Số tường bao (Perimeters): 3
- Độ lấp đầy (Infill): 15% đến 25%
- Hỗ trợ (Supports): Thường không cần thiết
- Brim: Thường không cần thiết
Đối với những chi tiết cần độ bền cao khi chơi, việc tăng thêm số lớp tường bao thường mang lại hiệu quả tốt hơn là tăng độ lấp đầy quá cao.
Hãy sử dụng hướng đặt chi tiết như file hoặc hình ảnh minh họa làm căn cứ.
Độ khít và hiệu chuẩn máy in
Các khớp nối ren được cố tình thiết kế với kích thước rộng rãi và dễ thao tác, nhưng độ khít sẽ thay đổi tùy thuộc vào máy in, chất liệu và thiết lập của phần mềm cắt lớp.
Trước khi in một bộ lớn, hãy in thử một bu lông và một đai ốc để kiểm tra độ khít.
Nếu ren quá chặt, cách nhanh nhất thường là điều chỉnh trong phần mềm cắt lớp để phóng to đai ốc hoặc thu nhỏ bu lông khoảng 1%-3%.
Đừng cố ép các chi tiết không vừa vào với nhau.
Lắp ráp

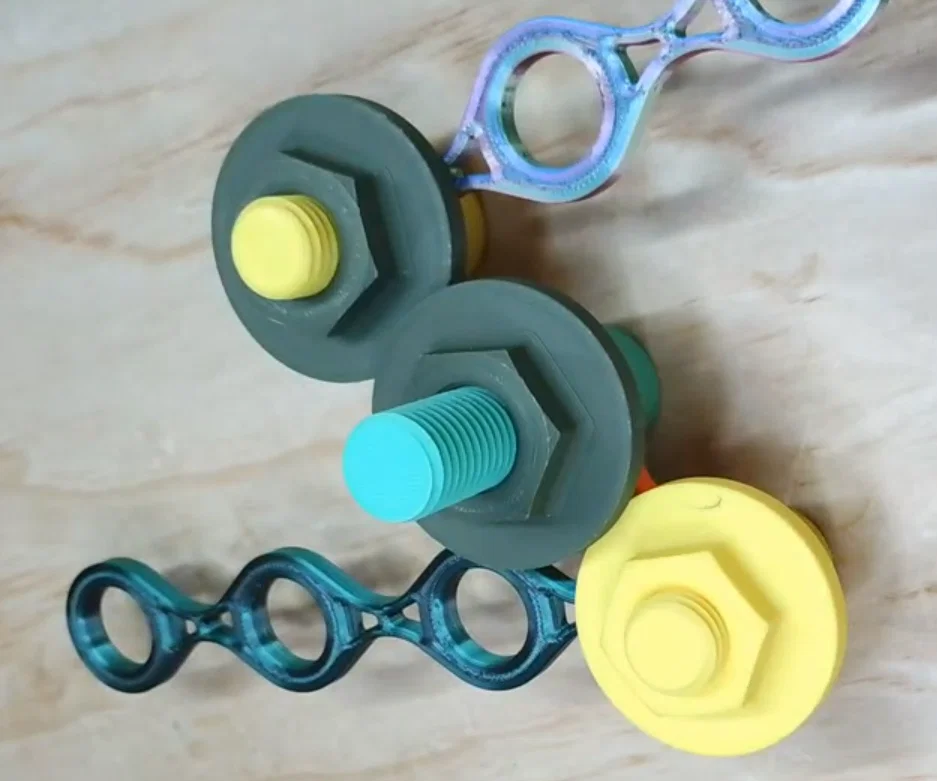

Xỏ bu lông qua các lỗ đã căn chỉnh và cố định bằng đai ốc in 3D.
Hệ thống này có tính mô-đun, không giới hạn ở một mô hình cố định nào. Hãy kết hợp các thanh dầm, khớp nối, bánh xe và ốc vít để xây dựng các loại xe, công trình, cơ cấu máy móc và các sáng tạo khác.
An toàn
Khuyến khích có sự giám sát của người lớn.
Kiểm tra các chi tiết trước khi sử dụng và loại bỏ bất kỳ món nào bị nứt, hư hỏng, biến dạng sắc nhọn hoặc tách lớp.
Đây là đồ chơi tự in 3D tại nhà, không phải là đồ chơi thương mại đạt chuẩn. Người in file chịu trách nhiệm chọn chất liệu, thiết lập in, kích thước chi tiết và giám sát quá trình chơi.
Để tất cả các chi tiết tránh xa tầm tay trẻ nhỏ có thể cho vào miệng. Việc thu nhỏ kích thước chi tiết có thể gây nguy cơ nghẹn hoặc làm giảm độ bền của chi tiết.
Phản hồi và thành quả (Makes)
Chúng tôi rất hoan nghênh các bản remix, phụ kiện, ý tưởng lắp ráp mới và những đóng góp xây dựng.
Nếu bạn in Tots-n-Bolts, vui lòng đăng "Make" và chia sẻ:
- Bạn đã lắp ráp được gì
- Độ khít của khớp ren trên máy in của bạn như thế nào
- Chi tiết nào hữu ích nhất
- Bạn muốn bổ sung thêm những chi tiết nào
Phát triển dự án

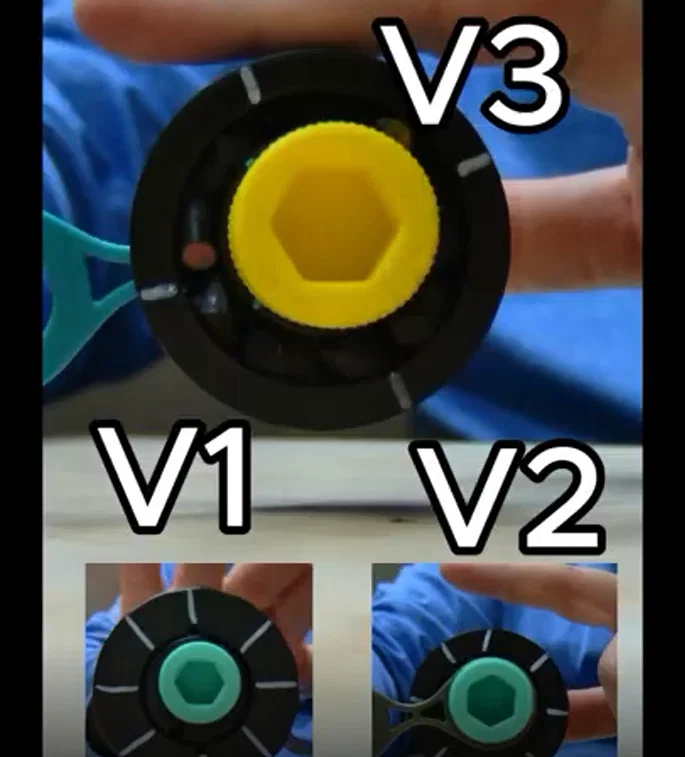

Tots-n-Bolts được thiết kế và phát triển thông qua quá trình thử nghiệm lặp đi lặp lại, kiểm tra cơ học và thực tế với các kỹ sư nhí.
Theo dõi dự án, xem các phiên bản thất bại, góp ý và cập nhật các chi tiết mới tại đây:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
