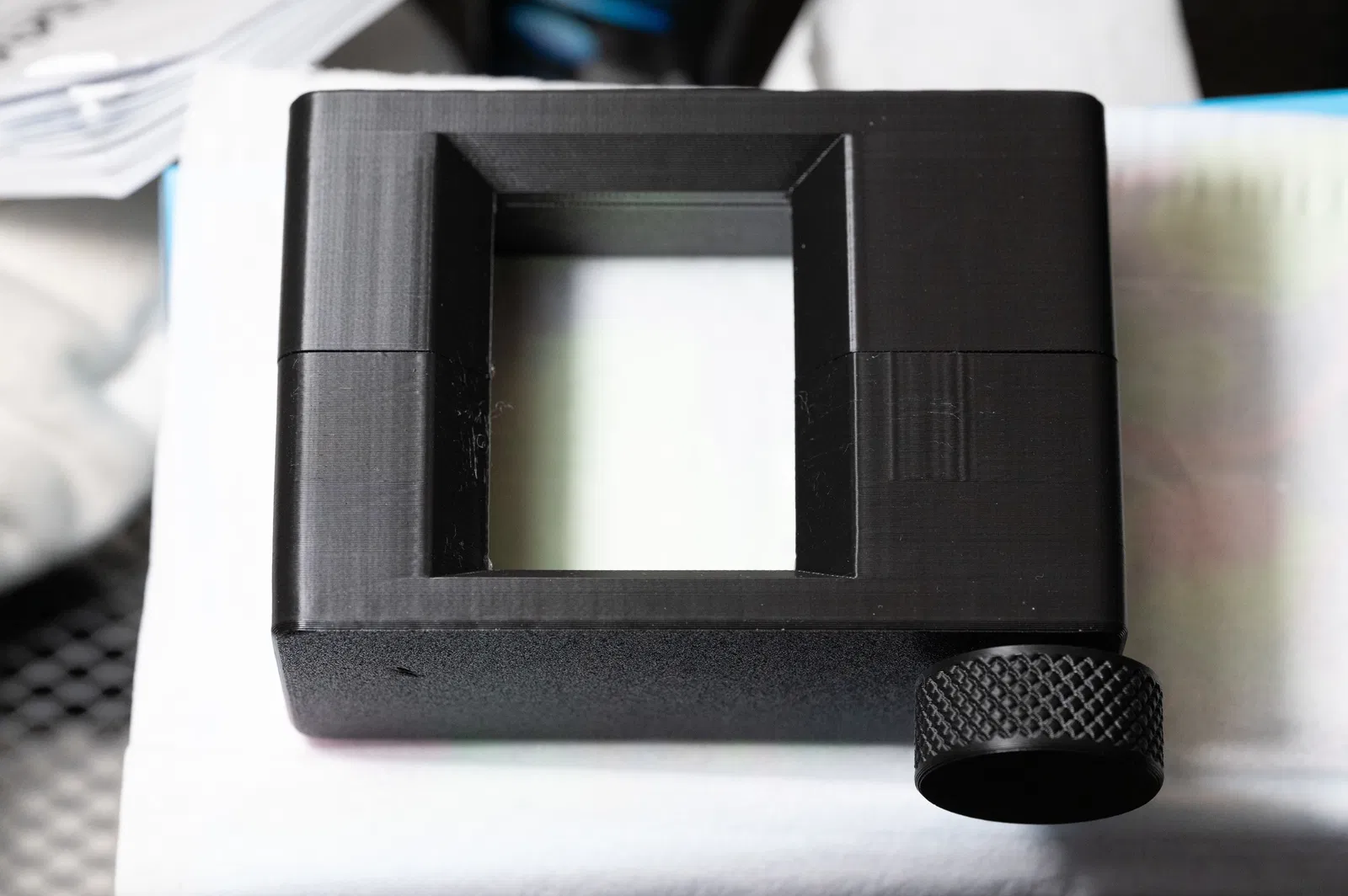

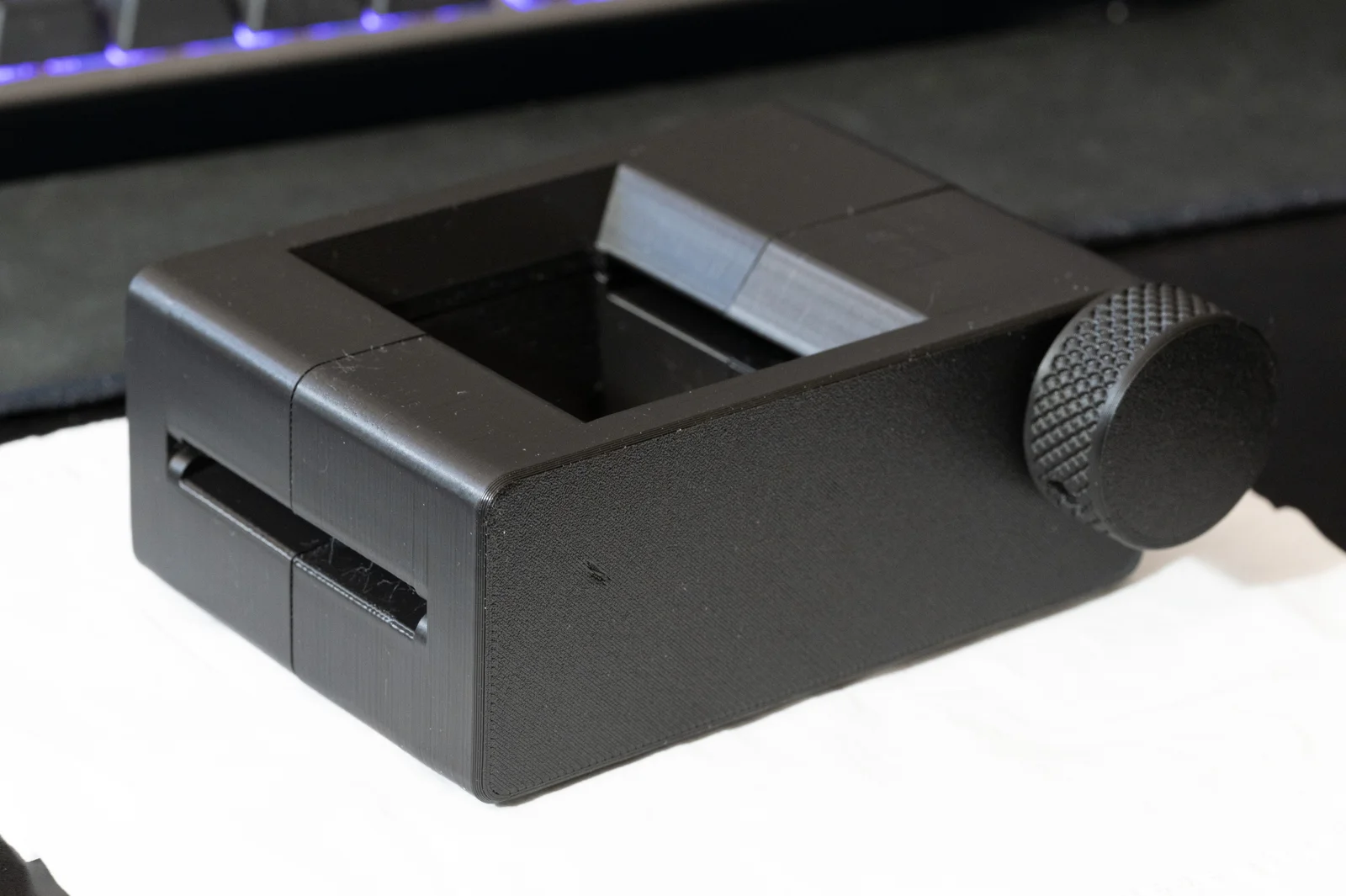

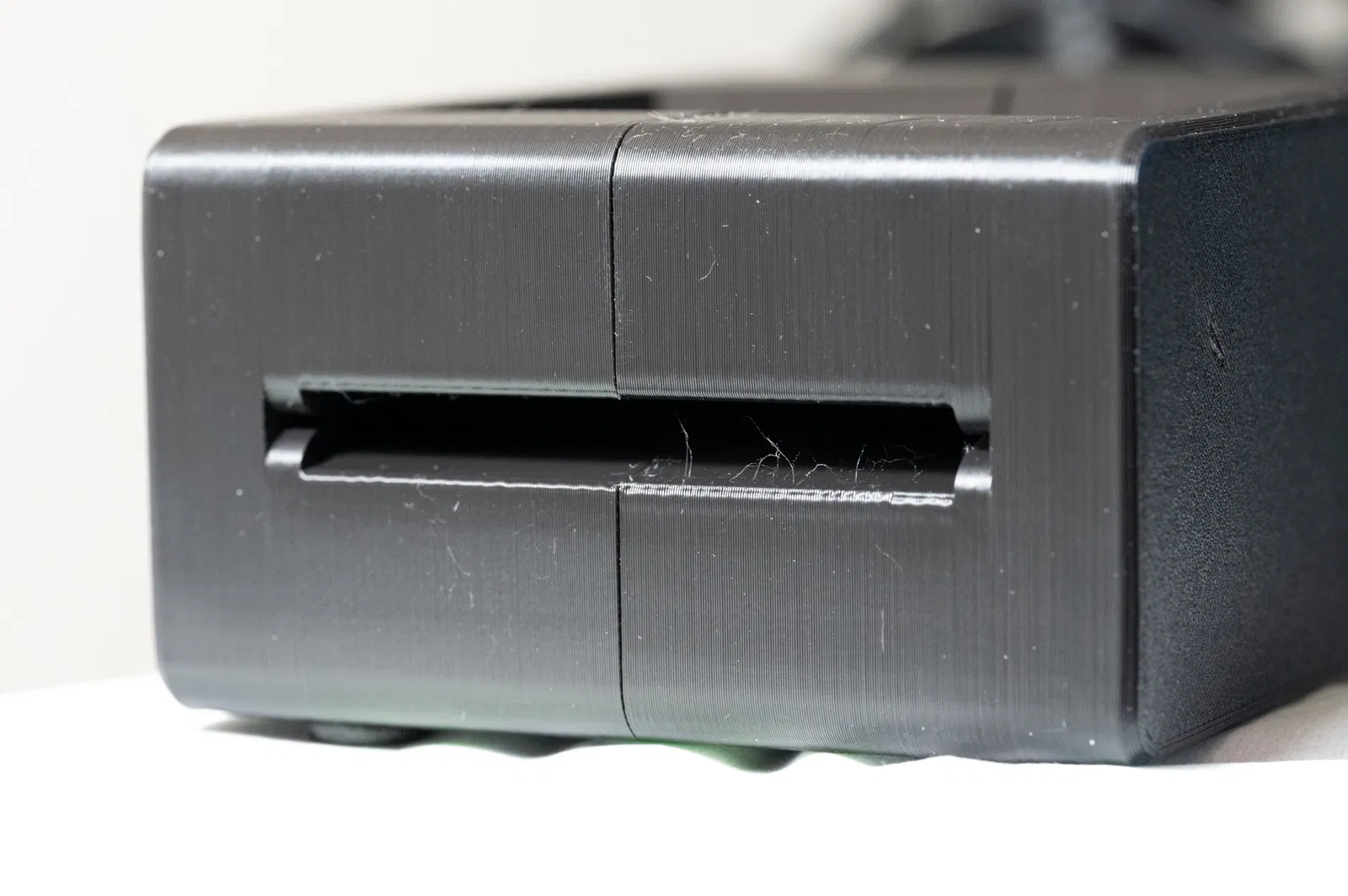

Bộ giá đỡ scan phim 6x4.5 (6x4.5 Film Frame Scanning Holder)

Mình cực kỳ thích cái khung scan phim 35mm của RODSGEAR, nhưng mình lại muốn có một bản tương tự cho cỡ 6x4.5 trên khổ phim 120, nên mình đã tự thiết kế cái này. Mình cố gắng giữ thiết kế gần giống với bản gốc nhưng có một vài thay đổi nhỏ giúp trải nghiệm sử dụng tốt hơn đối với mình.

Một vài lưu ý quan trọng:

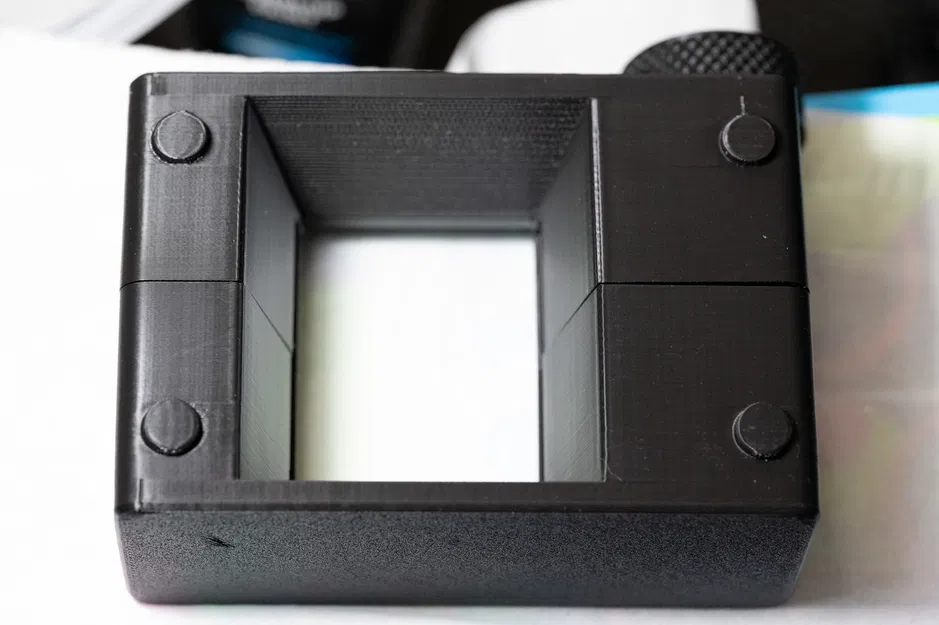

• Chỉ dành cho khổ 6x4.5. Thiết kế này không có mask nên chỉ có khung 6x4.5 mới căn chỉnh và vừa vặn hoàn hảo trong khe hở.

• Cần thêm một số phụ kiện phần cứng, dù bạn có thể thay thế một vài món bằng linh kiện in 3D.

• Mẫu này được thiết kế riêng cho Pentax 645N, vì vậy thông tin ống kính/máy ảnh in ở mép phim sẽ hiển thị đầy đủ trong mỗi lần scan.

• Thiết kế trong ảnh có khác biệt một chút so với bản cuối cùng mình đăng tải vì mình đã cải tiến thêm sau khi in thử.

• Bạn hãy xem hướng dẫn lắp ráp ở model gốc nhé.

Phần cứng bắt buộc:

• Vòng đệm cao su (Silicone o-rings):

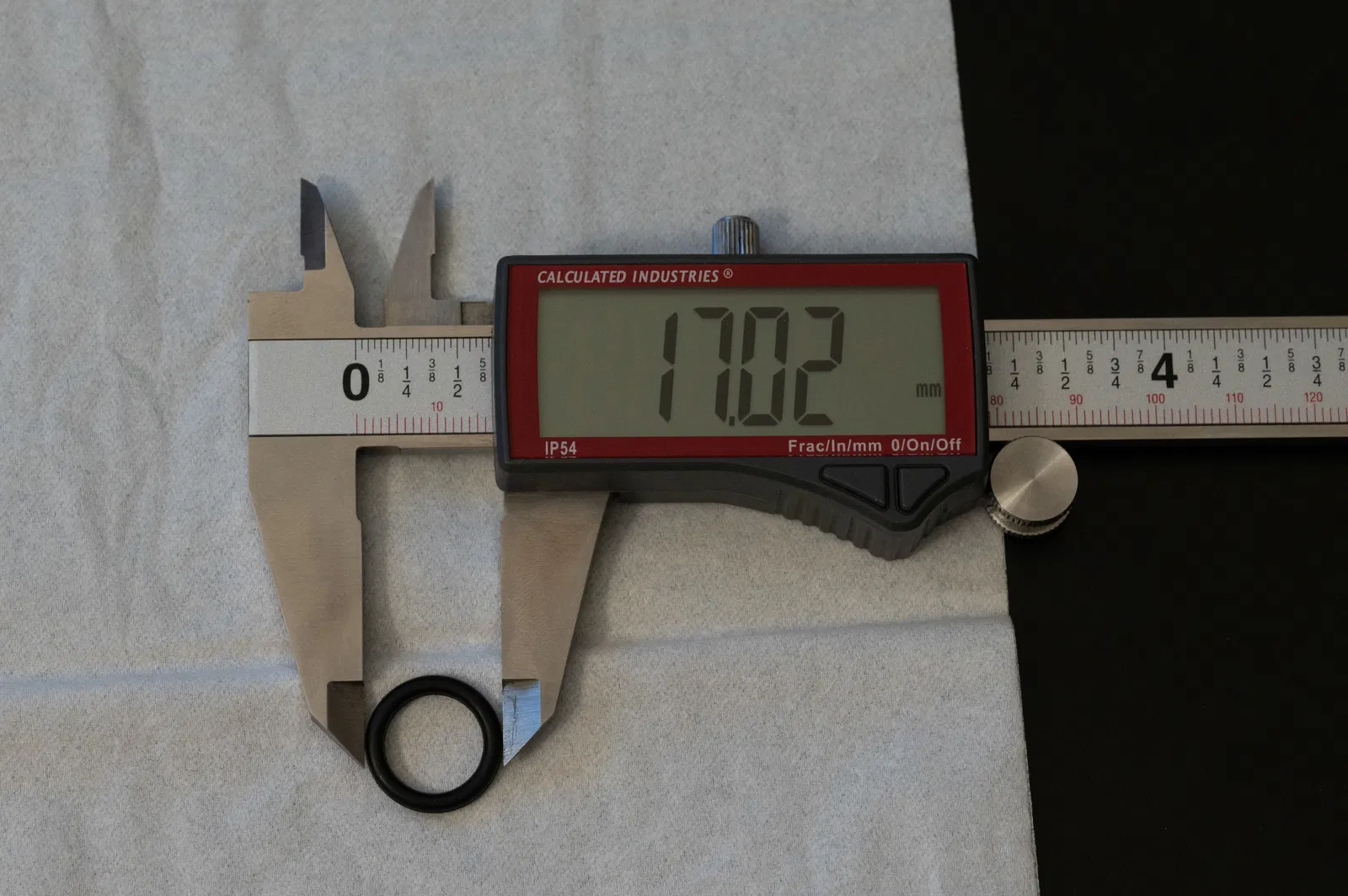

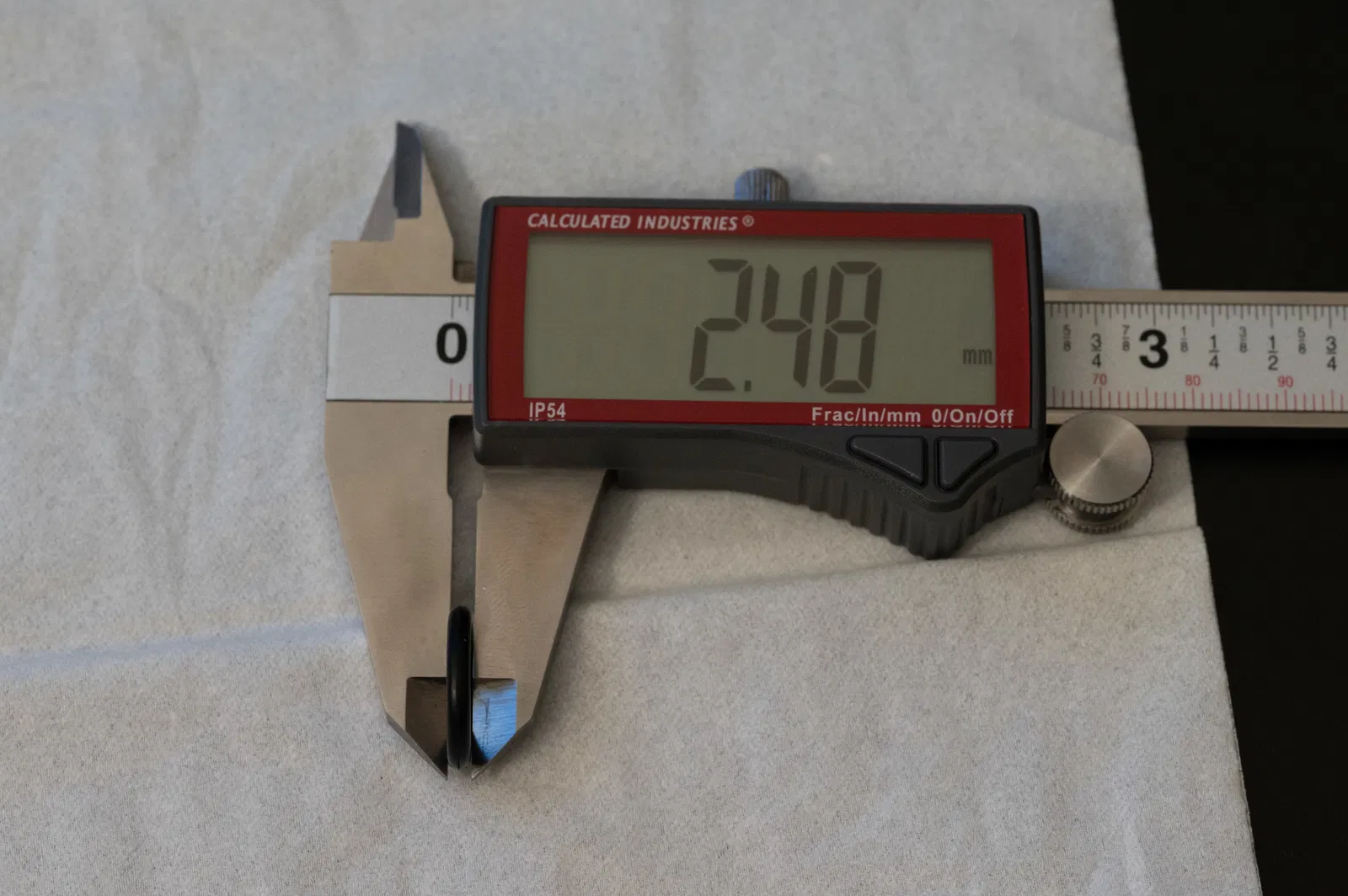

  • 17mm (đường kính ngoài) / 2.5mm (độ dày) – 4 cái

Phần cứng khuyến khích (có thể thay thế):

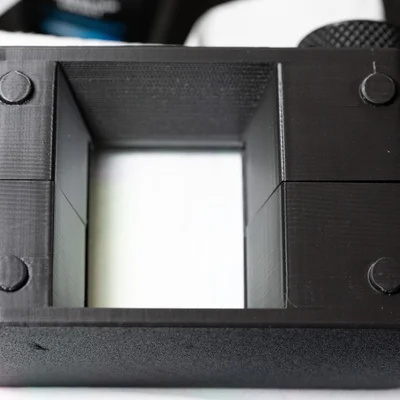

• Nam châm:

  • 6mm (đường kính) x 3mm (độ dày) – 2 cái
  • 8mm (đường kính) x 2mm (độ dày) – 2 cái
  • Dùng keo 502 để gắn nam châm vào các lỗ nhỏ ở hai bên đế. Bạn có thể bỏ qua bước này nhưng sẽ cần dùng băng keo để cố định đế sau khi lắp ráp.

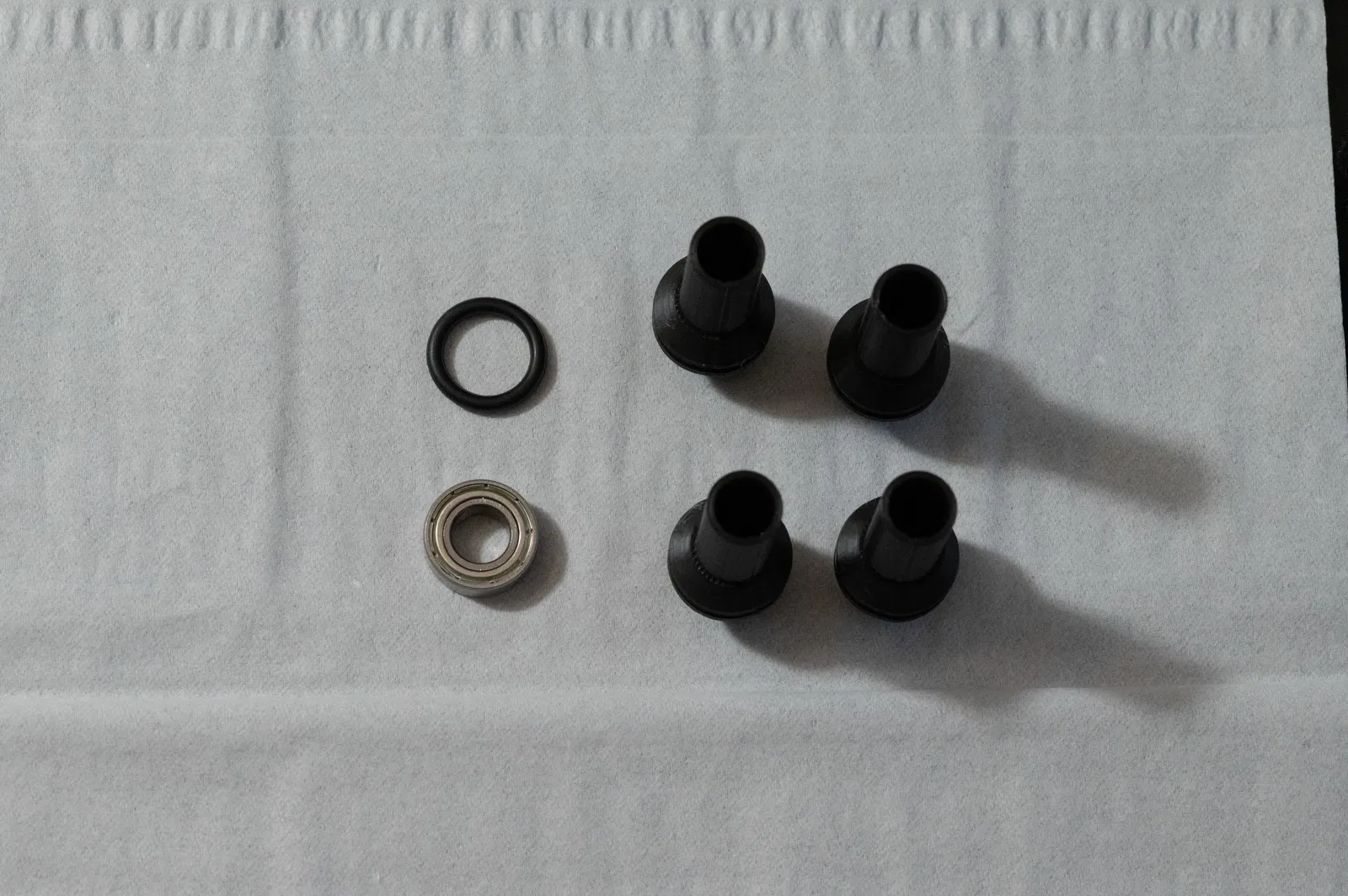

• Vòng bi 688zz 8x16x5mm (trong/ngoài/dày) – 4 cái:

  • Giúp con lăn xoay mượt mà hơn.
  • Bạn có thể thử in một hình trụ tương tự rồi bôi trơn bằng mỡ PTFE, nhưng mình chưa thử nên không chắc chắn về hiệu quả.

• Ốc cấy (Brass threaded insert):

  • M4 x 6 (hoặc ngắn hơn) – 6 cái
  • Ốc M4x8 tương ứng đi kèm.

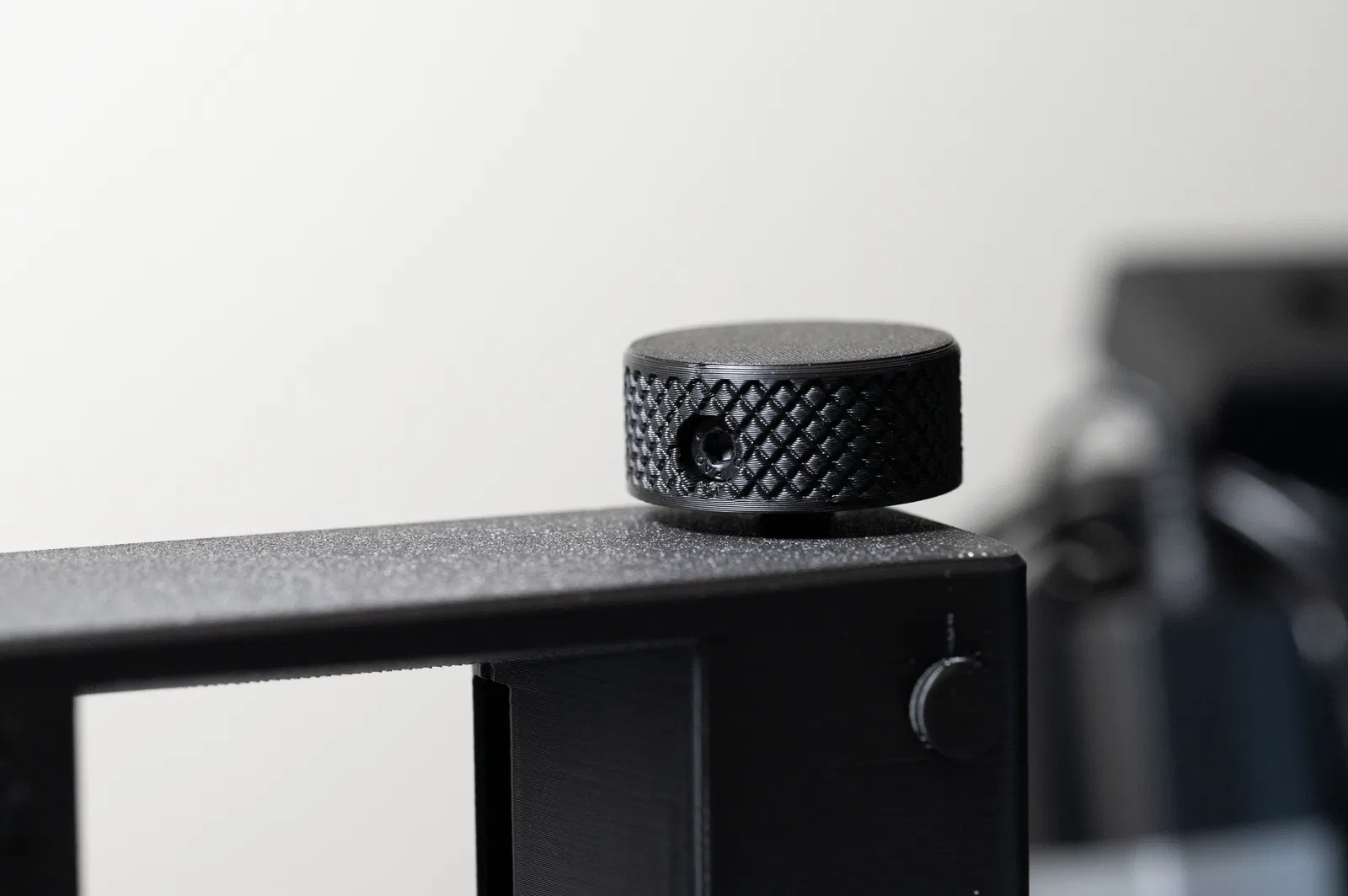

  • Nếu không dùng ốc cấy, bạn sẽ phải dán cố định núm xoay bằng keo.

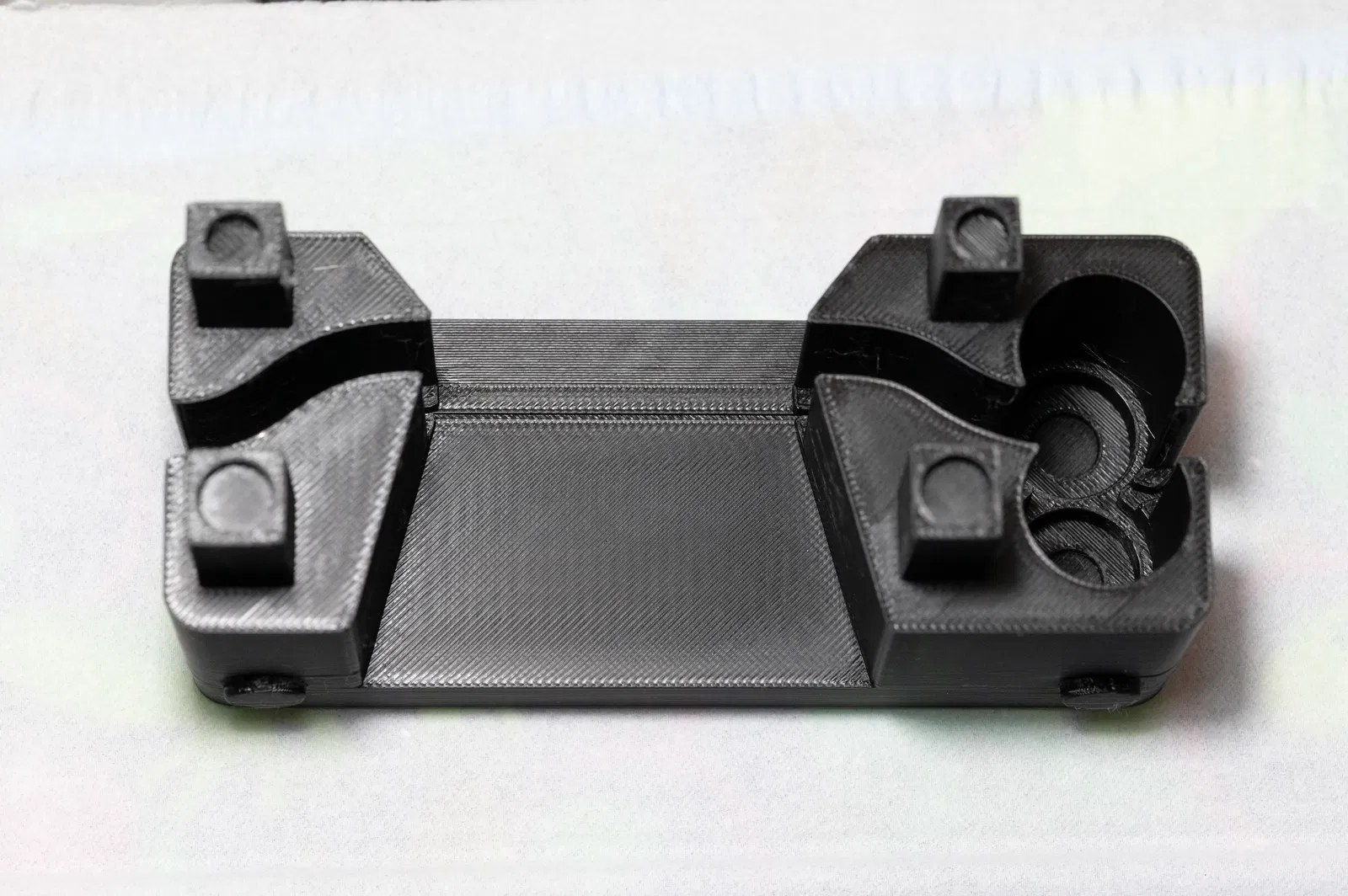

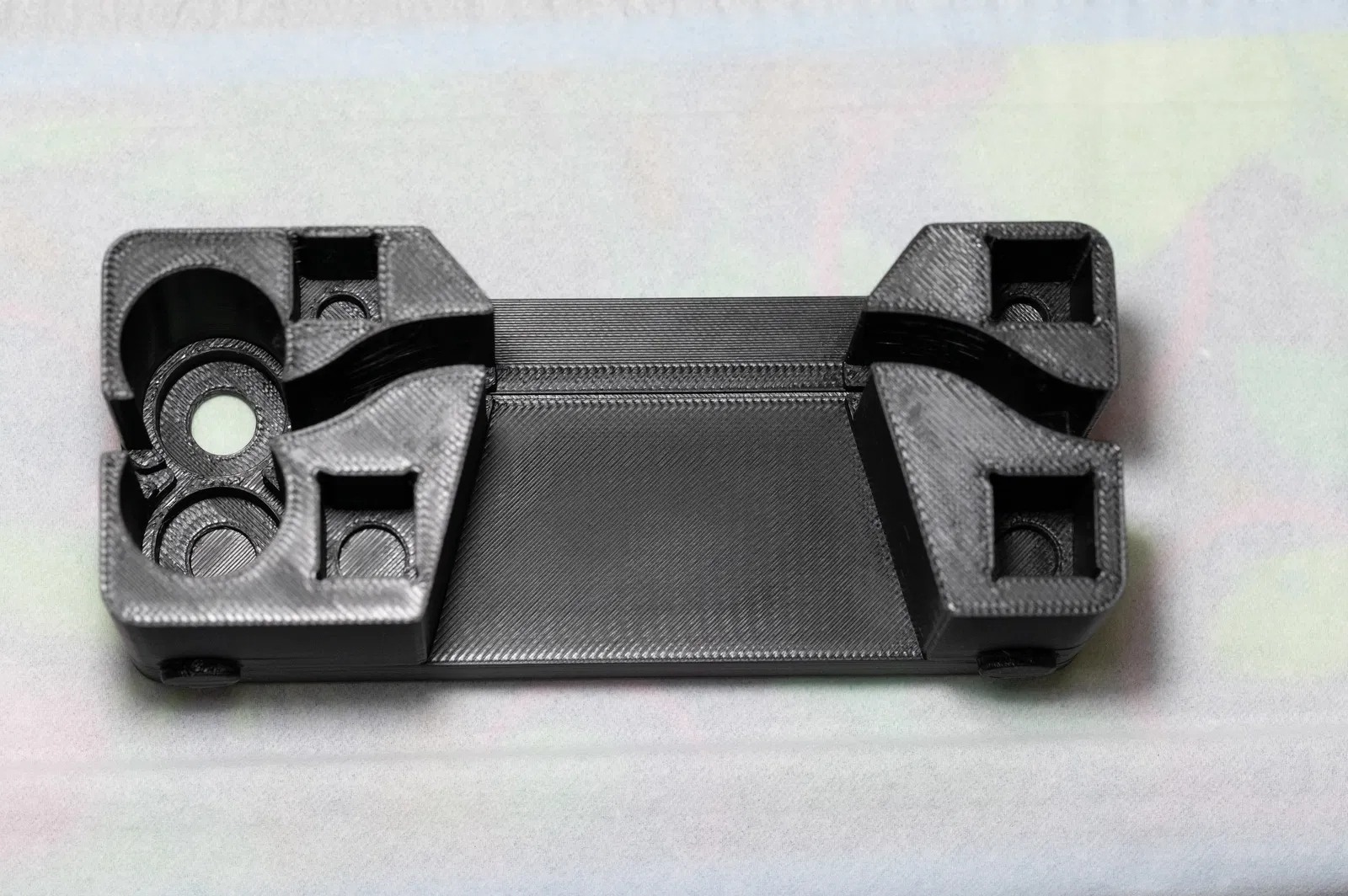

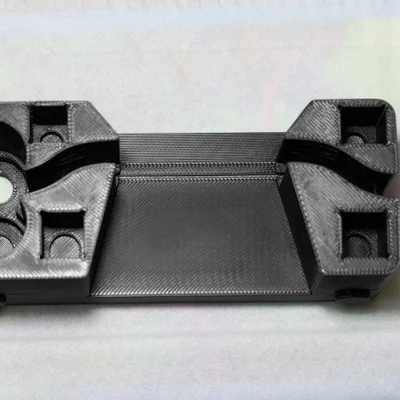

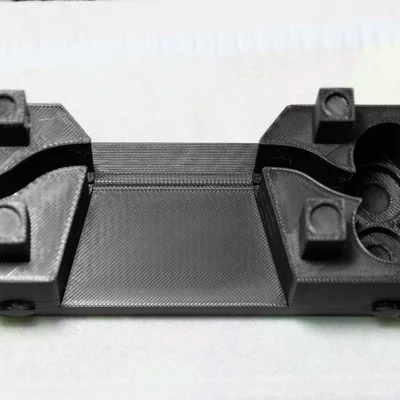

Có sẵn hai phiên bản đế cho mỗi bên: một bản có chân đế in liền và một bản có lỗ để gắn chân cao su rời.
