Vỏ Đèn Pha Xe Máy (Thiết Kế Lại Bằng Fusion 360)

Tác giả KNIN_Custom

Lượt tải
6
Lượt thích
1
Lượt coi
114

File 4 14,6 MB

  • VERSION_ANTIGUA_1774338952.stepSTEP · 144,1 KB
  • VERSION_NUEVA_1774338953.stepSTEP · 117,1 KB
  • VERSION_NUEVA_FUSION_1774338954.f3dF3D · 5,8 MB
  • VERSION_ANTIGUA_FUSION_1774338956.f3dF3D · 8,6 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

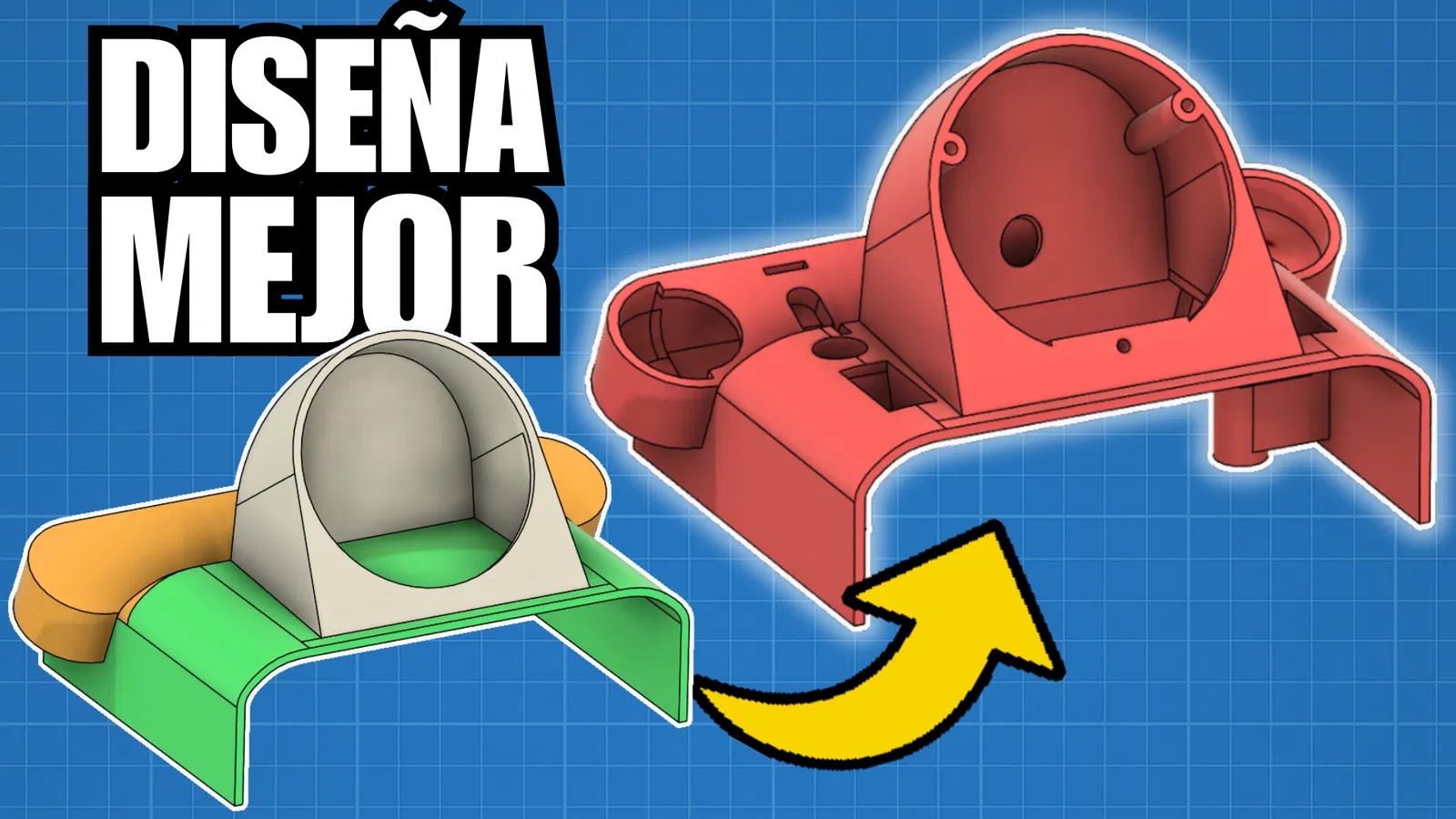

Mẫu này bao gồm hai phiên bản của cùng một vỏ đèn pha xe máy:

  • Thiết kế gốc (quy trình làm việc cũ)

  • Phiên bản thiết kế lại (quy trình đã được tối ưu hóa)

Cả hai mẫu đều có chức năng giống hệt nhau, nhưng cách tiếp cận thiết kế lại hoàn toàn khác biệt.

Phiên bản gốc được xây dựng bằng cách mô hình hóa từng bức tường và bộ phận riêng lẻ, điều này làm cho quy trình trở nên phức tạp hơn và khó chỉnh sửa hơn.

Phiên bản thiết kế lại tuân theo một cách tiếp cận gọn gàng hơn nhiều:

  • Được xây dựng dưới dạng một khối đặc duy nhất (solid body)

  • Dòng thời gian (timeline) đơn giản và có cấu trúc hơn

  • Dễ dàng chỉnh sửa và điều chỉnh

  • Độ dày cuối cùng được áp dụng bằng công cụ Shell

Dự án này được dùng làm tài liệu học tập để giúp bạn hiểu cách chiến lược thiết kế ảnh hưởng đến hiệu quả và sự linh hoạt khi làm việc trong Fusion 360.


📦 Các tệp tin đi kèm

  • Tệp STEP (thiết kế gốc)

  • Tệp STEP (thiết kế lại)

  • Tệp Fusion 360 (gốc)

  • Tệp Fusion 360 (thiết kế lại)

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dstep
Số file mô hình
4
Tổng dung lượng
14,6 MB
File lớn nhất
8,6 MB
