Hệ thống xích dẫn cáp (drag chain) cho Sovol SV08
- Lượt tải
- 978
- Lượt thích
- 125
- Lượt coi
- 4.746
- Bản remix
- 2
- Bình luận
- 0
File 3 1 MB
- drag_chain_element_with_clip_20x_1774176378.stlSTL · 77,4 KB
- Drag_chain_fixed_joint_1774176379.STLSTL · 569 KB
- Under_the_drag_chain_fixed_joint_1774176380.STLSTL · 401,4 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 2
SV08 Cable Chain Gantry Connector và Joints linh hoạt hơnTác giảNostepdesign_2230478 · 21/04/2026
Hệ thống xích dẫn cáp cho máy in Sovol SV08 - Giá đỡ cáp đầu phunTác giảg013u_2076235 · 22/03/2026
Thông tin
- Mã mẫu
- #261101
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả

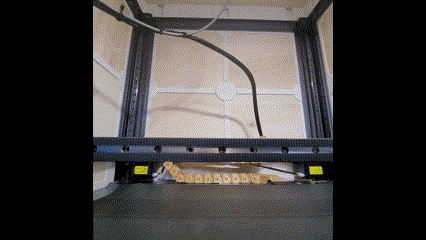

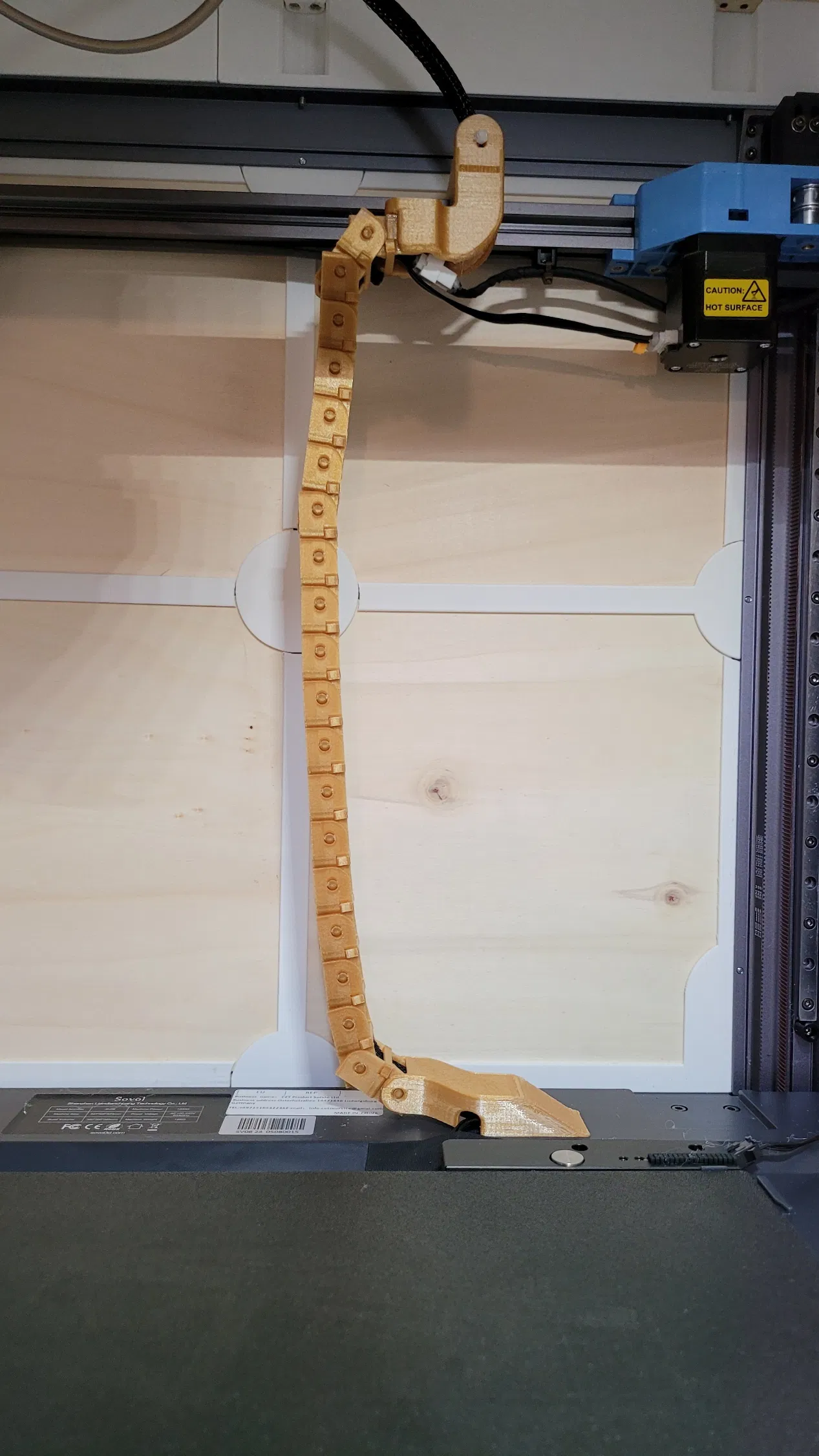

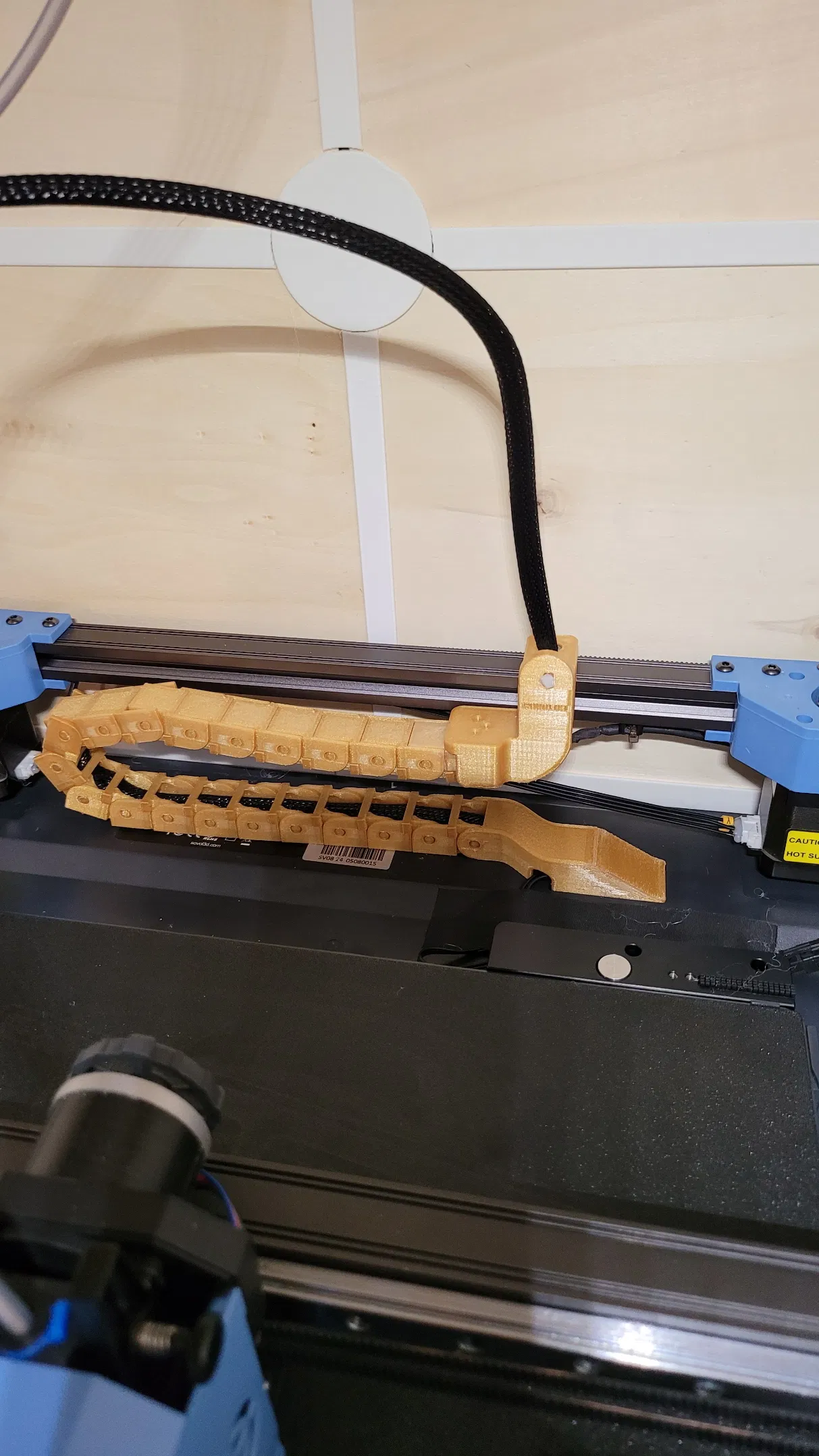

Đây là hệ thống xích dẫn cáp (drag chain) in 3D hoàn chỉnh dành cho máy in SV08. Hệ thống này rất hữu ích nếu bạn đang có ý định làm khung bao (enclosure) cho máy in để tránh vướng víu dây cáp tại khu vực bàn in.
Các chi tiết Drag chain fixed joint và Under the drag chain fixed joint là linh kiện gốc từ Sovol, bạn có thể tìm thấy chúng trong phần SV08 Printing Upgrade Parts tại SV08 | Sovol 3D Printer Wiki.
Tôi đã thiết kế các mắt xích dẫn cáp dựa trên script Scad này: Fully Parametric Drag Chain by Gasol1n | Download free STL model | Printables.com (Cảm ơn tác giả vì tác phẩm tuyệt vời này).
Bạn sẽ cần in 20 mắt xích. Tôi đã in bằng chất liệu PETG (Extrudr PETG Gold).
Chỉ cần thay thế các bộ phận cũ bằng linh kiện đã in và sắp xếp dây cáp vào bên trong xích cẩn thận.
Để gắn xích vào khớp cố định, tôi dùng vài giọt keo dán sắt (super glue), cách này mang lại hiệu quả rất tốt.
Sử dụng thêm một dây rút nhỏ luồn vào lỗ trên bộ phận khớp cố định để giữ dây cáp được gọn gàng và dẫn hướng tốt hơn.
Chúc các bạn thành công!
Thông số in
- Định dạng
- stl
- Số file mô hình
- 3
- Tổng dung lượng
- 1 MB
- File lớn nhất
- 569 KB
