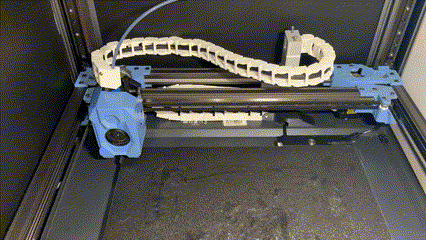

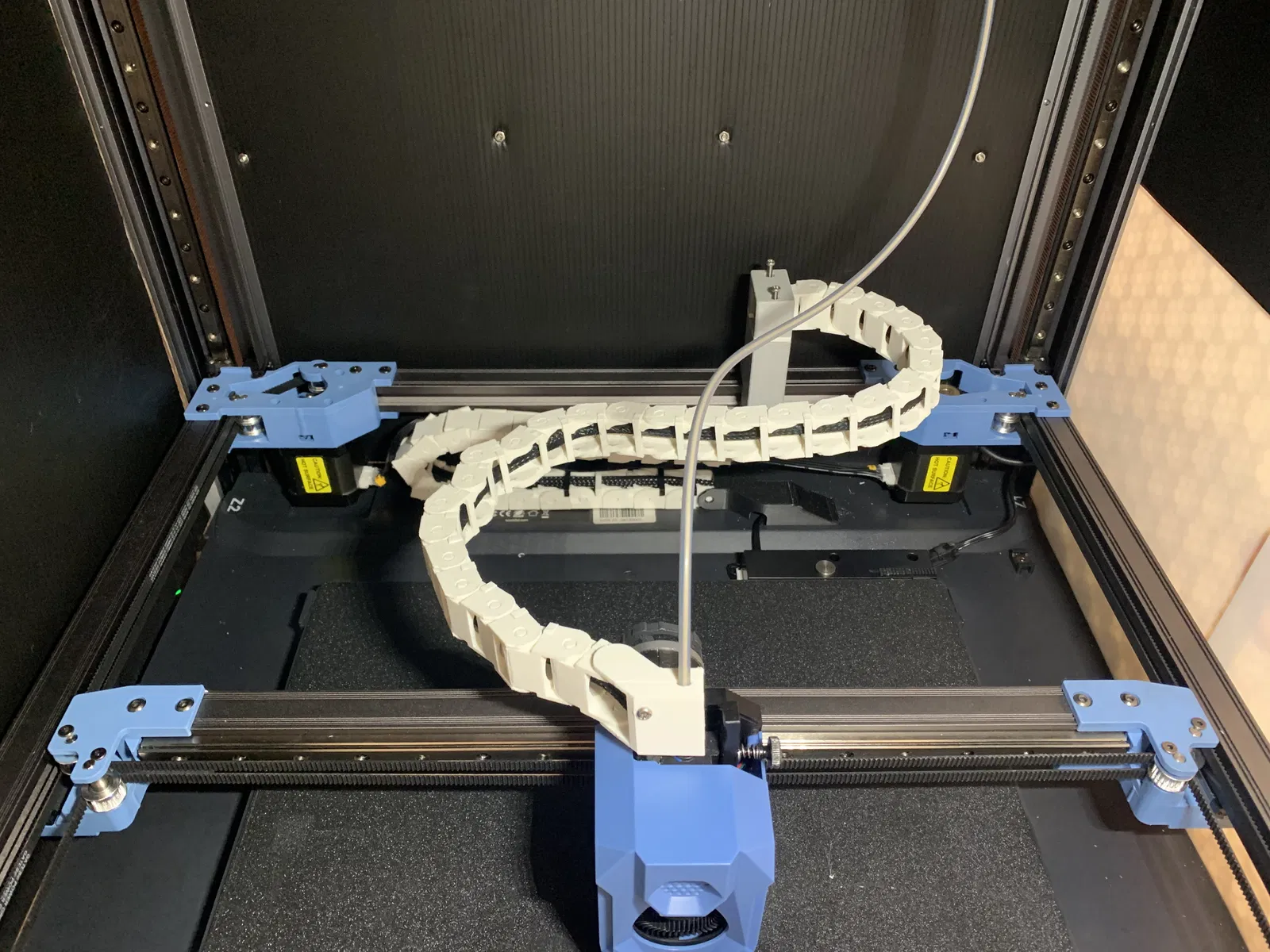

Hệ thống xích dẫn cáp cho máy in Sovol SV08 - Giá đỡ cáp đầu phun

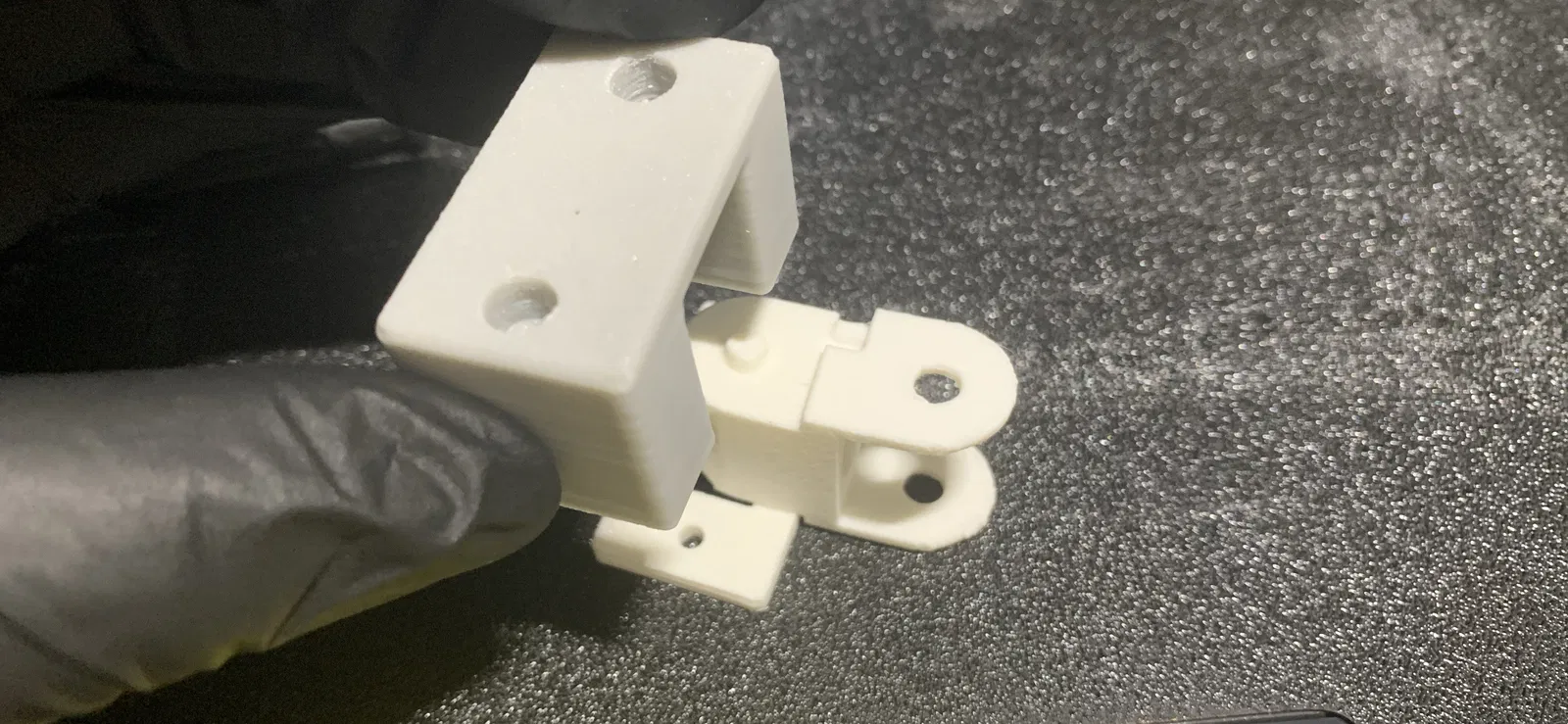

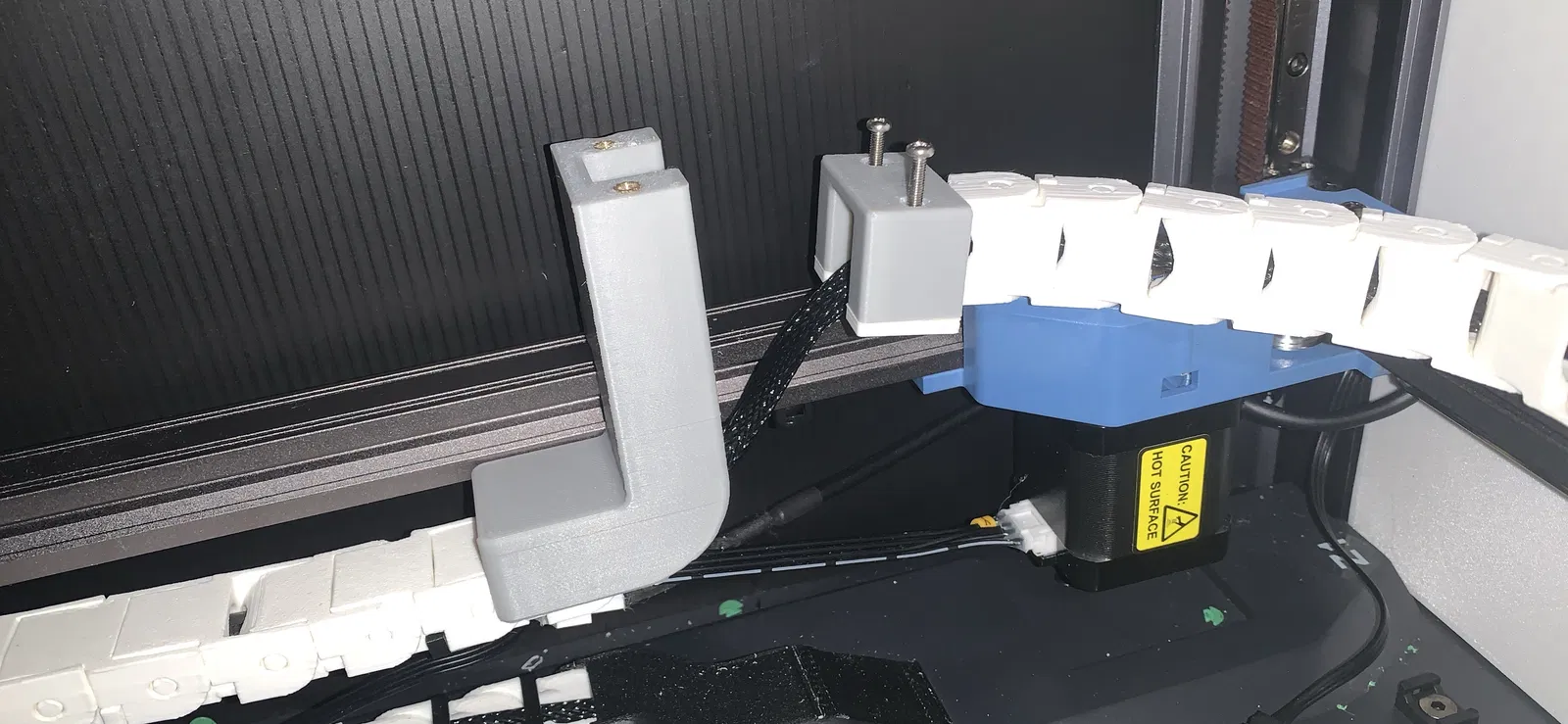

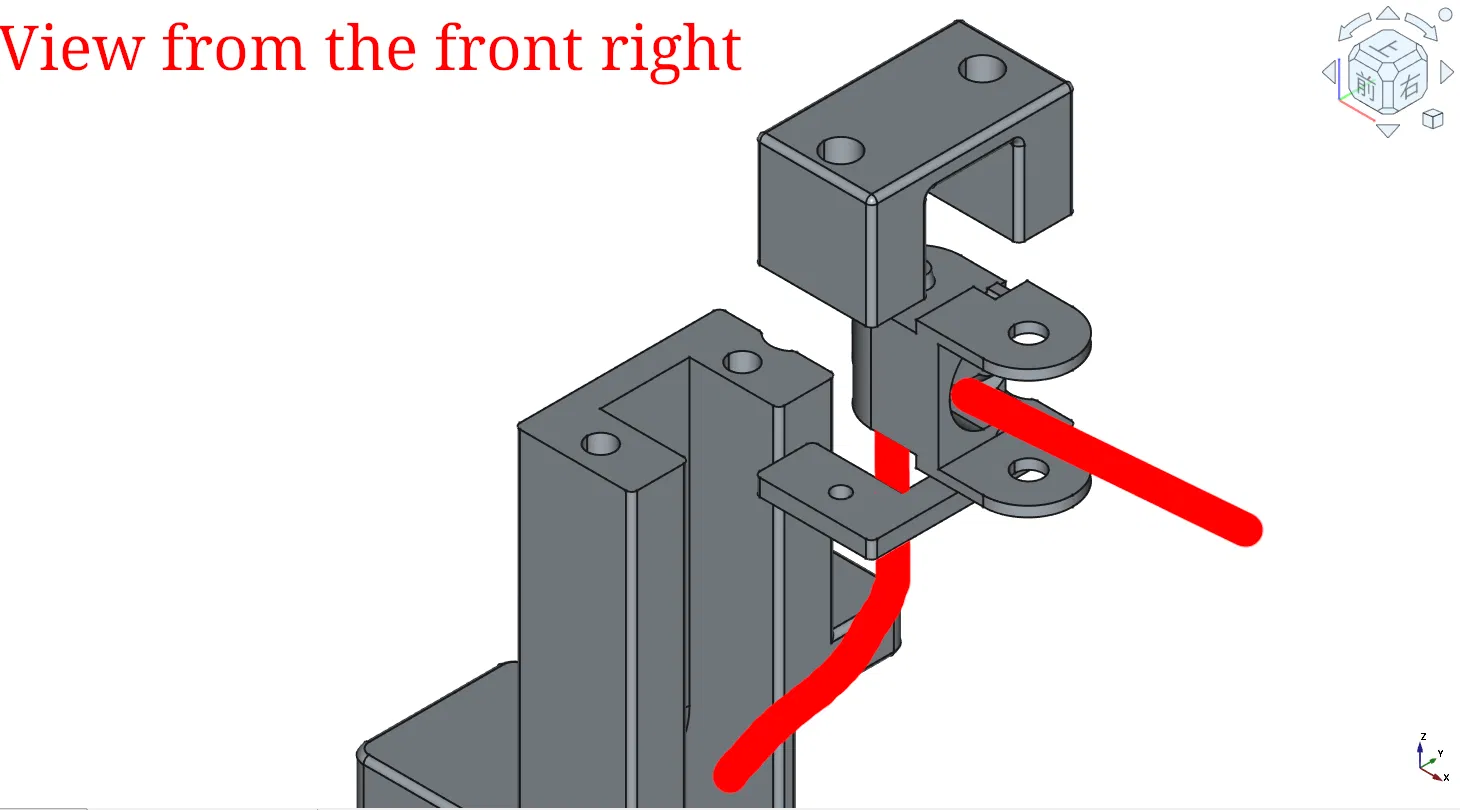

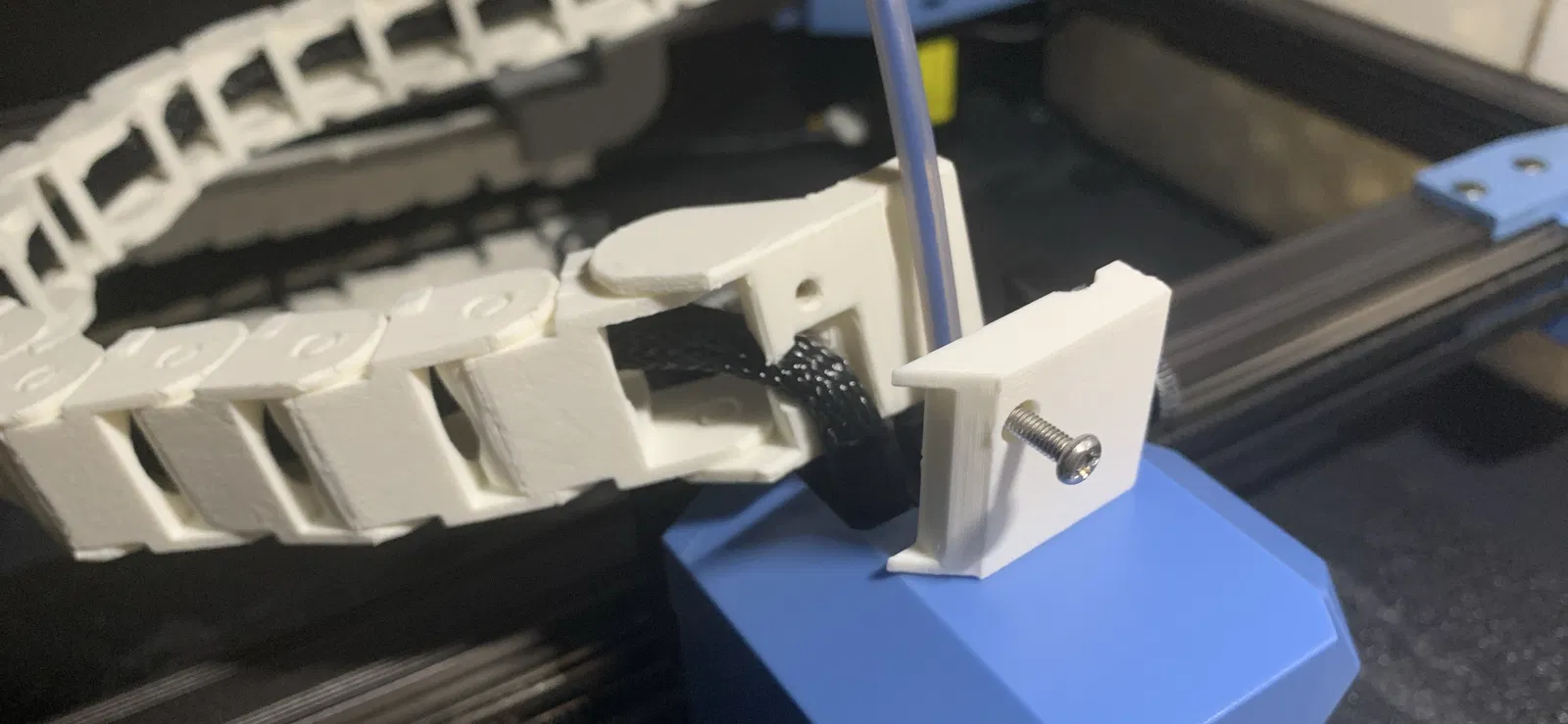

Tôi sử dụng phần mềm dịch thuật, vui lòng liên hệ với tôi nếu có thông tin nào chưa rõ ràng. #### Mô tả mô hình drag_chain_180 Dùng 25 cái trong môi trường của tôi. Hãy điều chỉnh nếu quá nhiều hoặc quá ít. drag_chain_clip Dùng 25 cái. drag-chain-joint-2way-main Dùng 1 cái. Sử dụng hai đai ốc cấy (insert nuts) cho chi tiết này. drag-chain-joint-2way-sub Dùng 1 cái. Hãy chú ý kỹ phía trái và phải vì chúng không đối xứng. Hướng lắp đúng là khi các lỗ bắt vít hướng lên trên, các phần drag_chain_jointparts có thể được đặt sang bên phải. drag-chain-joint-2way-gap_filler Dùng 1 cái. Hướng lắp chính xác là có thể xoay sang bên trái. drag_chain_jointparts Dùng 1 cái. Chi tiết này dùng để kết nối giữa drag_chain_180 và các mô hình drag-chain-joint-2way. drag_chain_adapter_upper_fix Dùng 1 cái. drag_chain_adapter_lower_fix Dùng 1 cái. Sử dụng đai ốc cấy cho chi tiết này. Tùy thuộc vào hướng in, phần kết nối với DRAG CHAIN có thể dễ bị nứt. Hãy đặt mô hình sao cho phần kết nối nằm sát mặt bàn in khi in. Nếu bạn không muốn luồn cáp qua lỗ, bạn có thể cắt bỏ một phần của mô hình bằng kìm hoặc dụng cụ tương tự. #### Vật liệu khuyến nghị ABS, ASA. PETG có thể dùng ổn, nhưng nếu bạn có sử dụng thùng che máy (enclosure), tôi khuyên dùng các loại vật liệu trên (tôi đã in bằng ABS). #### Danh sách linh kiện (BOM) Bulông M325 x 2 (Tôi dùng M335 trong ảnh thu nhỏ, nhưng mô hình được thiết kế cho loại 25mm, nên đừng thắc mắc về ảnh nhé). Bulông M310 x 1 Đai ốc cấy M3*4 x 3
