Bản lề cảm biến hết nhựa cho Centauri Carbon

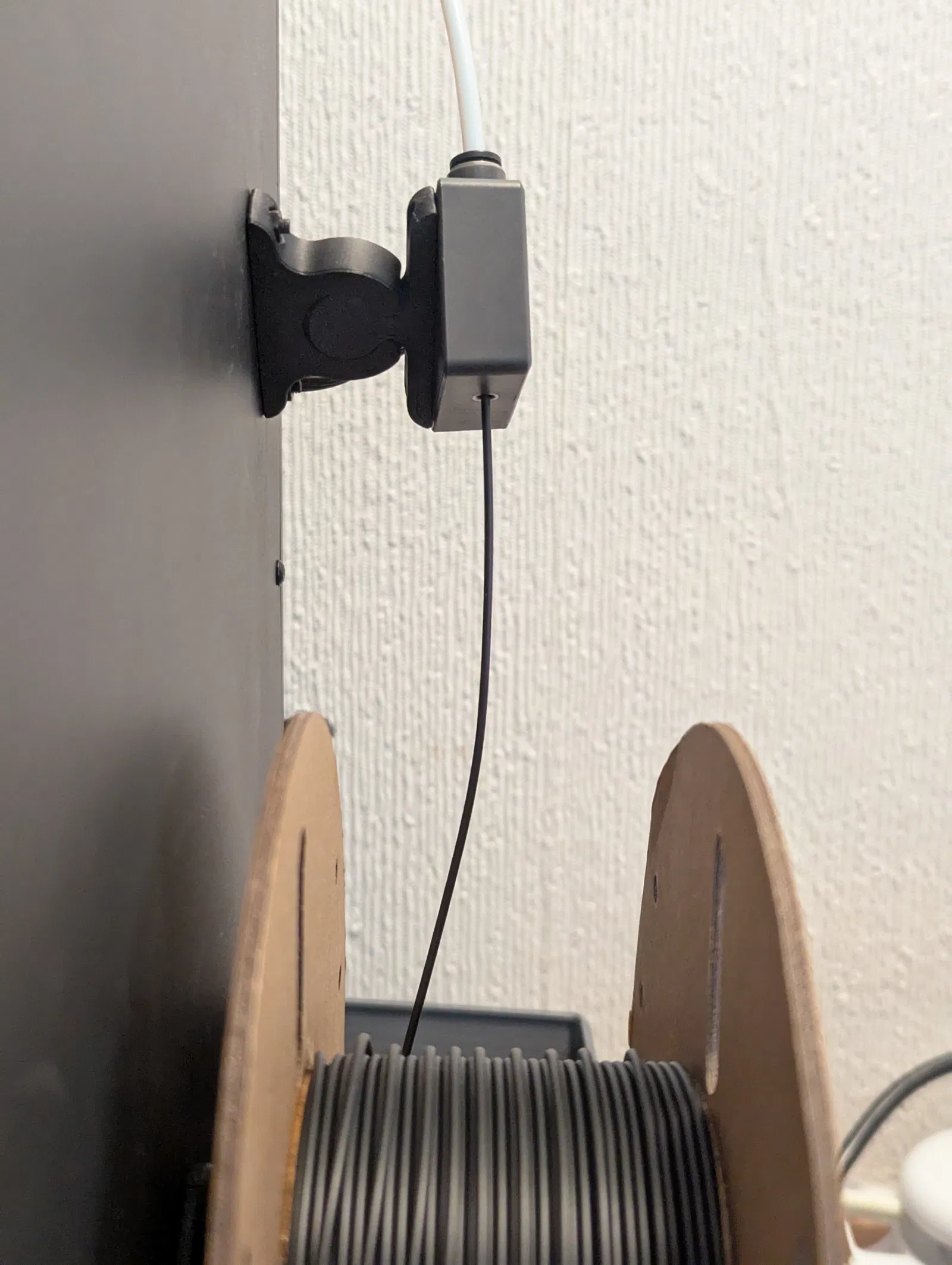

Đây là một cái bản lề in-place (in liền khối) đơn giản, giúp cho cảm biến hết nhựa (filament sensor) trên máy Centauri Carbon có thể xoay linh hoạt, làm cho việc cấp nhựa trở nên mượt mà hơn.

Phụ kiện cần thiết

• Ốc M3x6, x2
  Dùng ốc dài hơn cũng được, chỉ là nó hơi nhô ra ngoài một chút. Trong hình tôi dùng ốc 8mm.
  Loại đầu ốc không quan trọng vì nó nằm ở bên trong máy.
• Đai ốc M3 (nút M3), x2

Bạn cũng cần tận dụng lại hai con ốc cũ dùng để gắn cảm biến vào máy in từ nhà sản xuất.

Trước khi in

• Có vài ý kiến phản hồi rằng dây cáp cảm biến nhựa không đủ dài để di chuyển cảm biến ra xa khỏi máy. Hãy kiểm tra xem dây có thể kéo dài ra ít nhất 4cm so với vị trí gốc hay không.

Hướng dẫn in

• In theo hướng đã thiết lập sẵn
• Không cần hỗ trợ (Supports off)
• Không cần viền (Brim off)
• Khuyến khích chọn thứ tự vách (wall order) là inner/outer/inner để đạt độ chính xác cao nhất

Hướng dẫn lắp đặt

• Tháo hai con ốc giữ cảm biến nhựa từ bên trong máy in ra.
  Mặt sau của cảm biến sẽ rời ra, bạn nhớ giữ lại nhé.
  Nếu muốn, bạn có thể tháo dây nhựa, ống PTFE và dây cáp ra, nhưng không nhất thiết phải làm vậy.
• Dùng chính hai con ốc vừa tháo để gắn bản lề vào cảm biến.
  Lưu ý hướng lắp: mặt có lỗ hình lục giác phải áp vào thân máy in.
• Nhét đai ốc M3 vào các lỗ lục giác và dùng ốc M3 để cố định bản lề vào máy (bắt từ bên trong máy ra).

Lưu ý thêm

• Bản lề có thể xoay nhẹ theo các trục khác nữa, đây là thiết kế có chủ đích.
• Các lô máy CC đời mới đã có sẵn bản lề từ nhà máy, tôi cũng không rõ nó được gắn như thế nào. Nếu bạn nào có thông tin, hãy chia sẻ để tôi cập nhật thêm vào hướng dẫn nhé.
