Tay đòn Swing Arm cho Voron Trident

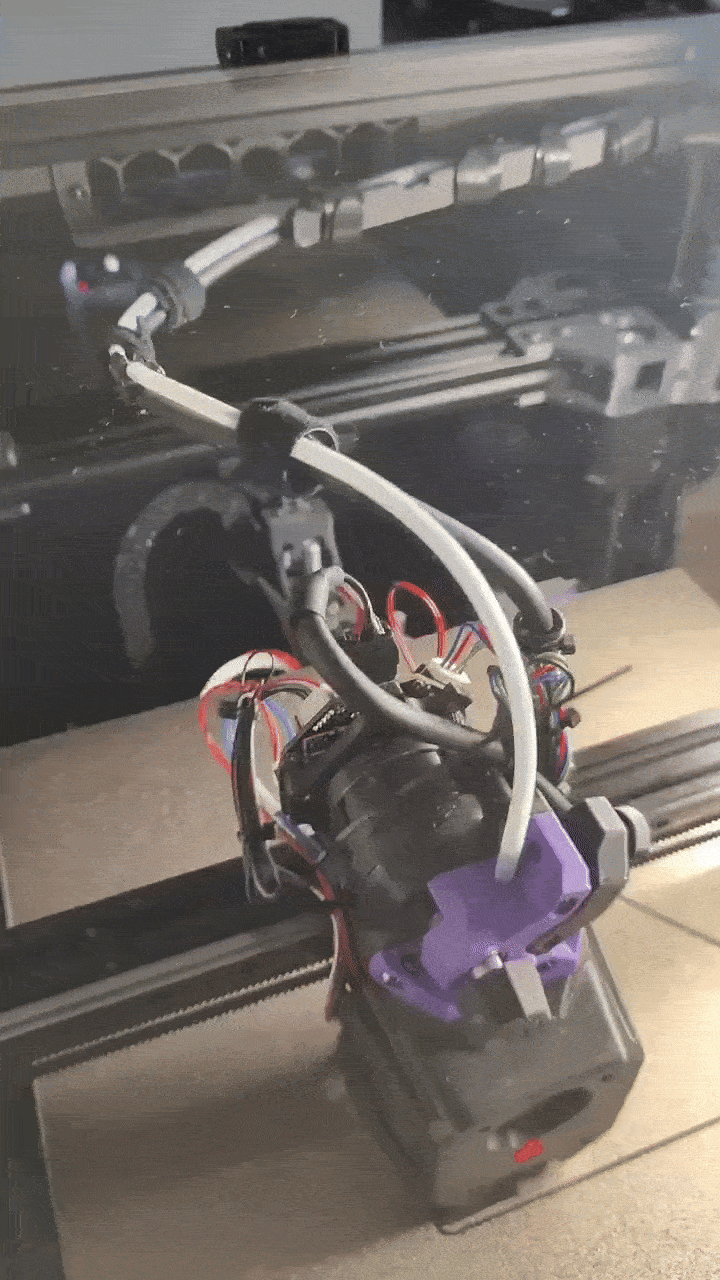

Cho con máy Voron Trident 300 của mình, mình muốn bỏ mấy sợi cable-chain để chuyển sang dùng umbilical. Nhưng mà mình thử umbilical nhiều lần rồi không thấy ưng ý lắm. Mình cũng từng dùng Tophat cho con Trident nhưng thấy bất tiện vì khó làm kín, lại còn tốn thêm không gian để làm nóng. Với cái swing-arm này thì mình không cần dùng Tophat nữa.

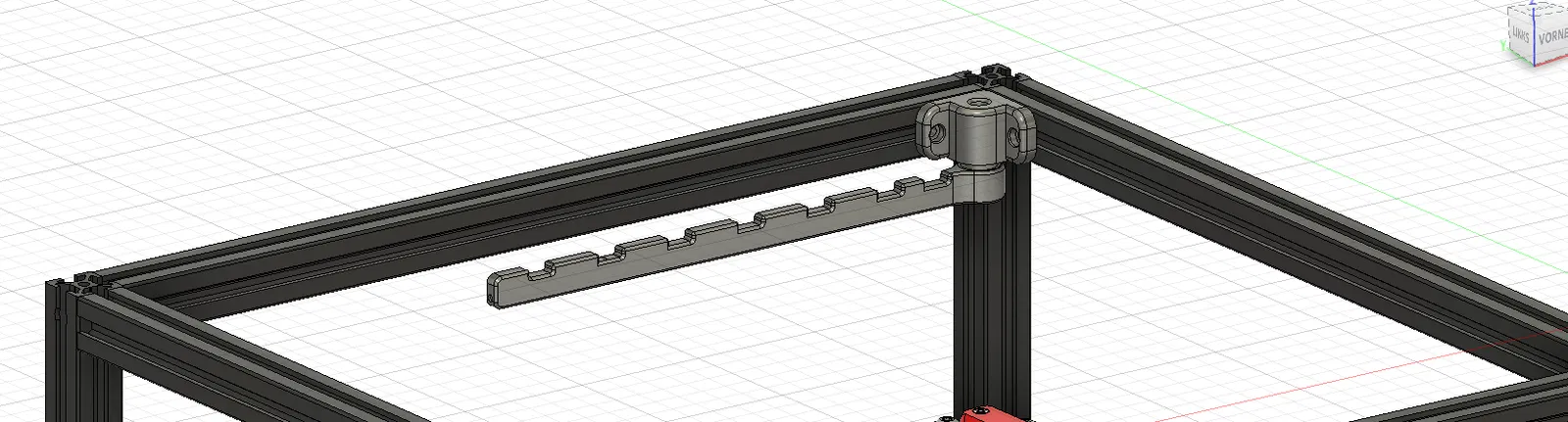

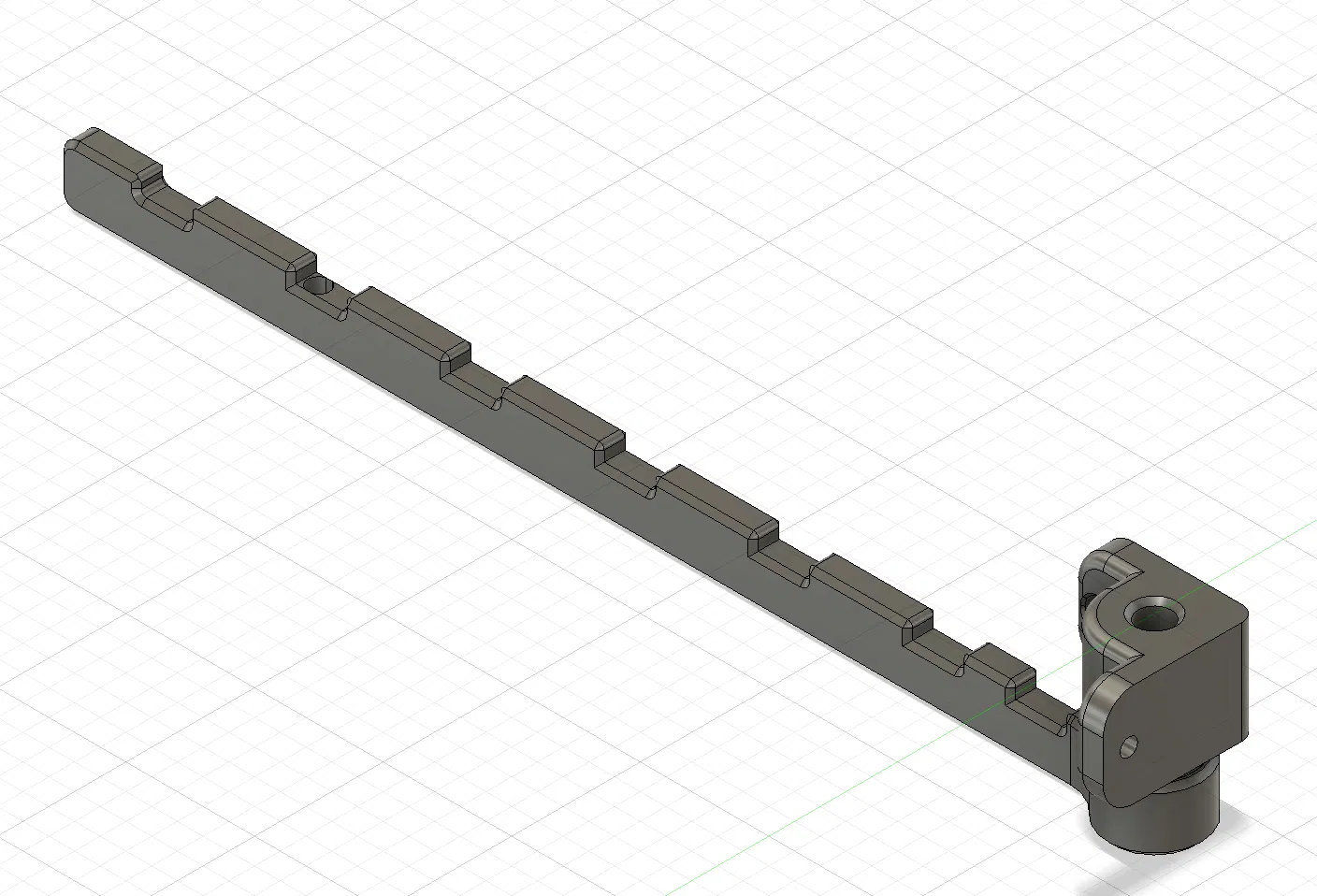

May mắn là mình tìm được thiết kế swing-arm của Prusa và đã remix lại để dùng được cho Trident. Phần đế và cánh tay đều in được hết (nhớ dùng support nhé).

Để lắp ráp, bạn cần chuẩn bị các linh kiện sau:

• 2x Vòng bi F695-2RS (5 mm x 13 mm x 4 mm)
• 1x M5 Heatset-Insert (dài khoảng 9mm)
• 1x M5x30
• 2x M3 Hammerhead/Rollin

Trong lúc lắp, mình thấy hai vòng bi có chút ma sát, nên có lẽ bạn đừng vặn chặt ốc quá mà hãy nới lỏng ra một chút. Dùng thêm keo Loctite để tránh ốc bị lỏng nhé.

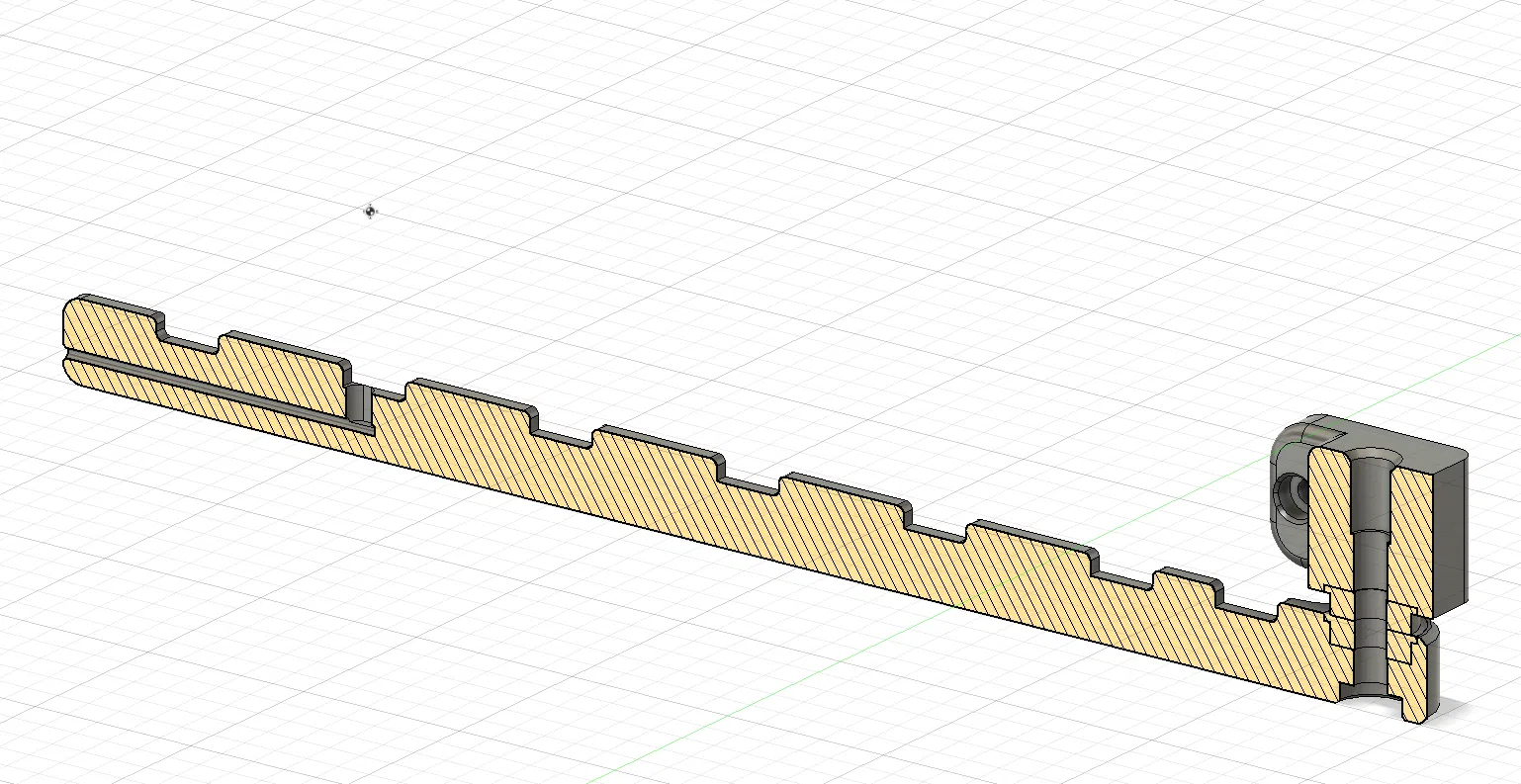

Trên đầu cánh tay còn có một lỗ để luồn dây thép (piano-wire) và lỗ cho heatset để khóa dây (mình chưa thử vì hiện tại dùng thấy ổn mà không cần dây).

Lưu ý quan trọng:

Bạn cần cho ống PTFE dẫn nhựa đi từ phía bên hông (mình đã tự khoan một lỗ trên tấm panel hông máy).

Mình in bằng nhựa Polymaker ASA, vòng bi lắp vào rất vừa vặn.

Hiện tại mình đang làm phiên bản mới với vòng bi nhỏ hơn và thêm một cánh tay thứ hai để tránh bị võng. Nhưng bản này hiện vẫn đang hoạt động tốt trên máy của mình.

Cập nhật:

22/05/2025: Đã thêm file STEP (mình đã phải vẽ lại hoàn toàn).
