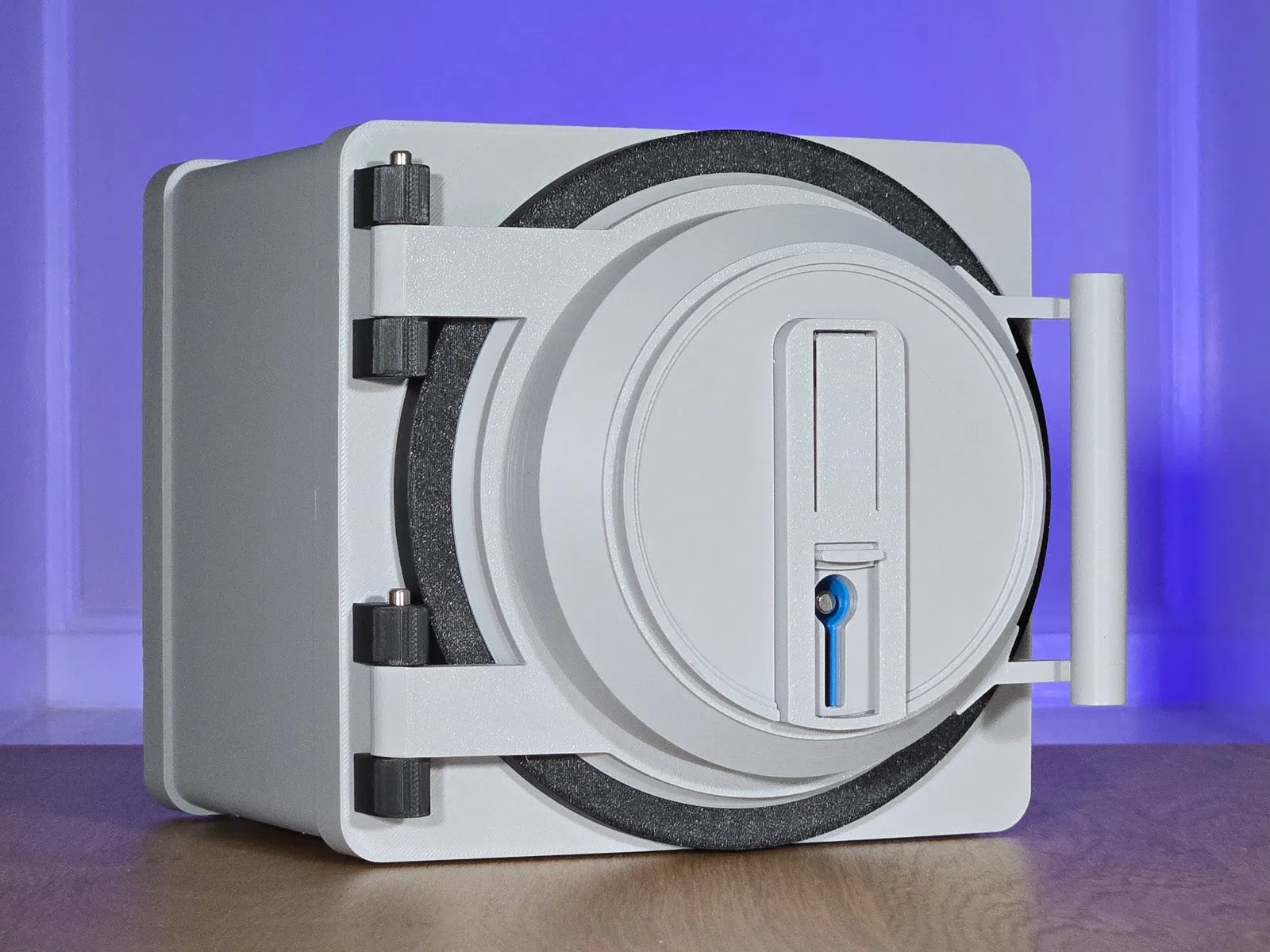

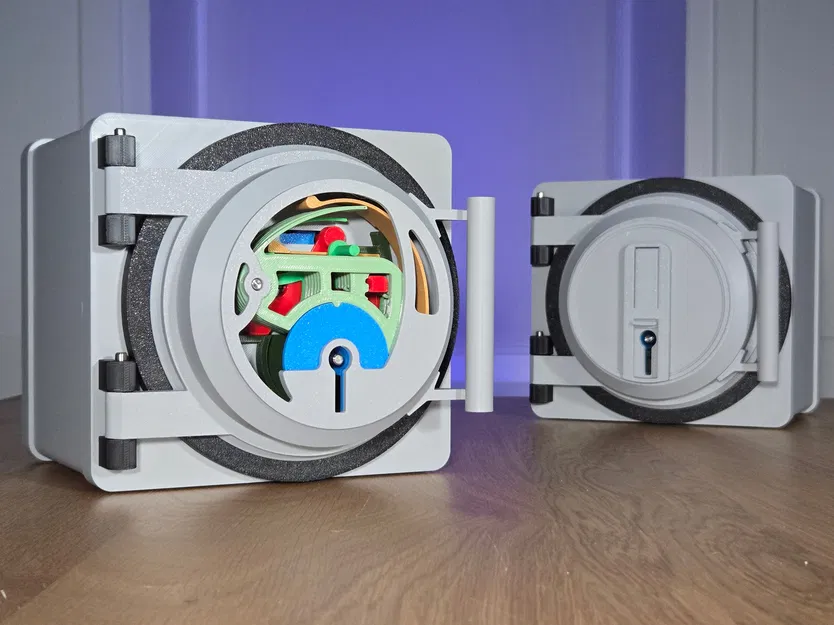

Két Sắt Mini Với Cơ Chế Khóa 6 Lever Detector Lock

Chiếc két sắt mini này nhỏ gọn đến mức có thể in dễ dàng trên máy Prusa Mini, được trang bị cơ chế khóa 6 Lever Detector Lock với các chốt và lá chắn, tạo ra một tiêu chuẩn mới cho các loại khóa in 3D. Khóa này mở bằng chìa rất mượt mà, nhưng nếu muốn dùng kỹ thuật bẻ khóa thì cực kỳ khó đấy nhé.

Đây là một cơ chế phức tạp với nhiều linh kiện chuyển động và khớp nối, nên độ chính xác về kích thước là yếu tố sống còn. Bạn chỉ nên in mô hình này nếu đã tự tin là máy in của mình được cân chỉnh chuẩn xác và có khả năng in các chi tiết với độ chính xác cao.

Các bạn vui lòng tham khảo video Youtube của mình để biết cách lắp ráp, và hãy xem hết toàn bộ video trước khi bắt tay vào làm nhé. Việc lắp ráp cần tuân thủ đúng thứ tự trong video. Nếu bạn cố ý lắp sai trình tự, có thể sẽ gặp rắc rối đấy.

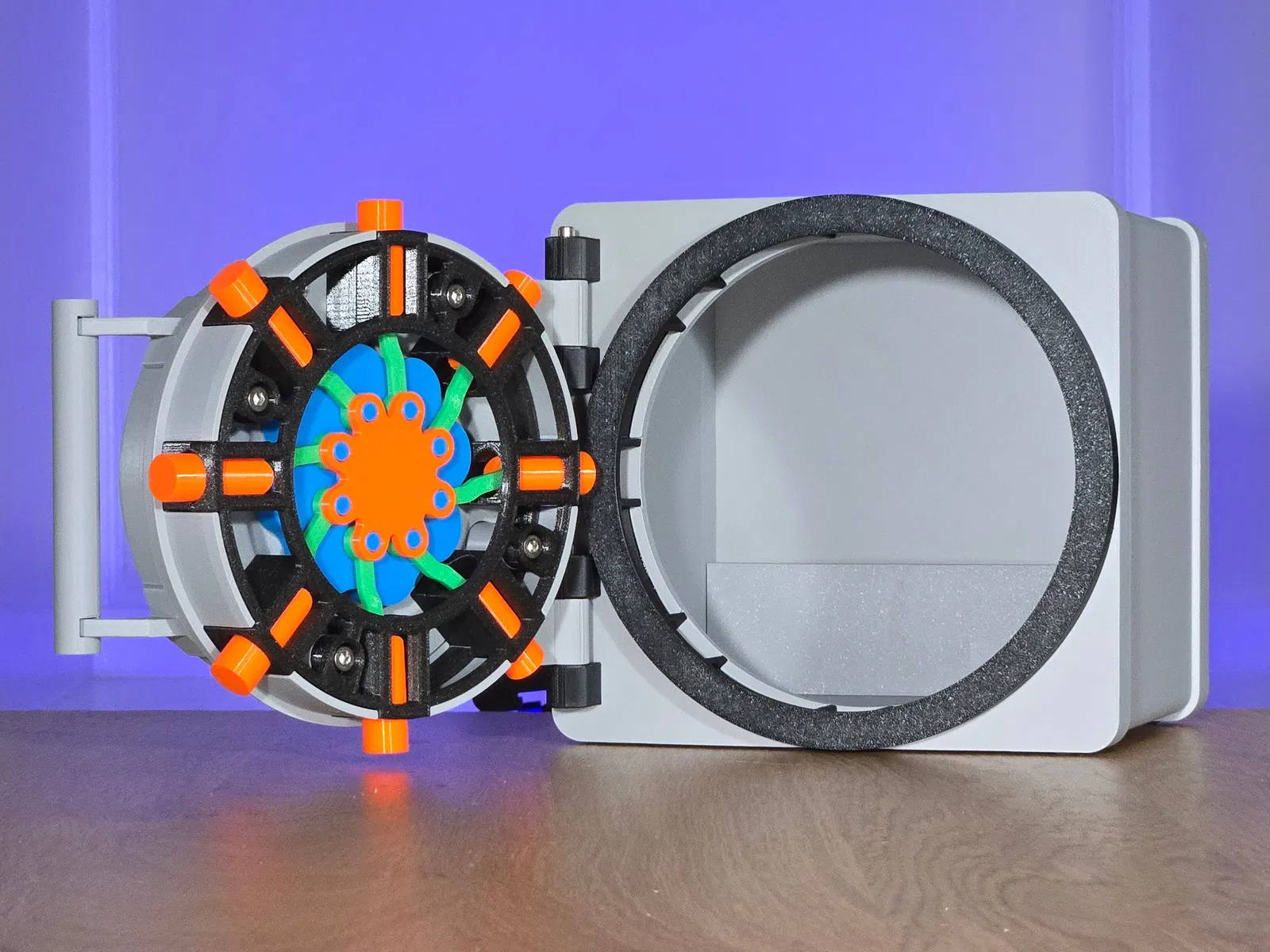

Các file có đuôi “-x#' nghĩa là cần in nhiều bản. Ví dụ: ”Vault Bolt-x8" nghĩa là bạn cần in 8 cái.

Các linh kiện không in cần chuẩn bị:

• Chốt kim loại (Metal dowels)
  • Trong video, mình dùng (2) chốt 35mm x 5mm cho ổ khóa và (2) chốt 40mm x 5mm cho bản lề. Bạn có thể dùng chốt 35mm x 5mm cho bản lề cũng được, nhưng nó sẽ nằm thụt sâu vào trong bản lề và không thể tháo ra được. Tóm lại có 2 lựa chọn:
    1. Như trong video: Tổng cộng 4 chốt, (2) chốt 35mm x 5mm và (2) chốt 40mm x 5mm. Chốt bản lề có thể tháo rời dễ dàng.
    2. (4) chốt 35mm x 5mm. Chốt bản lề sẽ không thể tháo rời.
• Vòng bi (Ball Bearing)
  • Mình dùng loại 608-2RS tiêu chuẩn. Link sản phẩm trong video: https://www.amazon.com/dp/B07C6FL8TW?ref=ppx_yo2ov_dt_b_fed_asin_title

Các linh kiện khuyến nghị (như trong video):

• Ốc cấy (Threaded inserts) - Có thể bỏ qua nếu bạn dùng keo dán nắp khóa như cuối video
  • (7) Ốc cấy M4xL6xD6 - Link: https://www.amazon.com/dp/B0D3VS3F76?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
• Ốc vít - Có thể bỏ qua nếu dùng keo dán
  • (3) Ốc M4x12mm: https://www.amazon.com/dp/B0DDJBC5WM?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
  • (4) Ốc M4x8mm: https://www.amazon.com/dp/B01M272GW6?ref=ppx_yo2ov_dt_b_fed_asin_title
• Tạ để hộp (Box Weights): Mình dùng chì cân mâm xe hơi, hoặc bất cứ vật nặng gì bạn có.
• Chân cao su chống trượt.

Vật liệu in trong video: PETG từ Prusament, Hatchbox và Bambu Lab. Keo dán: JB Weld Plastic Bonder.

Các bộ phận in tùy chọn:

• Chốt căn chỉnh (Alignment Pins) - Dùng để căn nắp khóa nếu không dùng ốc.
• Chìa giả (Bogus Key) - Không mở được khóa, dùng để minh họa cơ chế detector.
• Nắp che tạ (Box Weight Cover) - Che hốc chứa tạ ở phía sau.

Các tùy chọn nắp khóa:

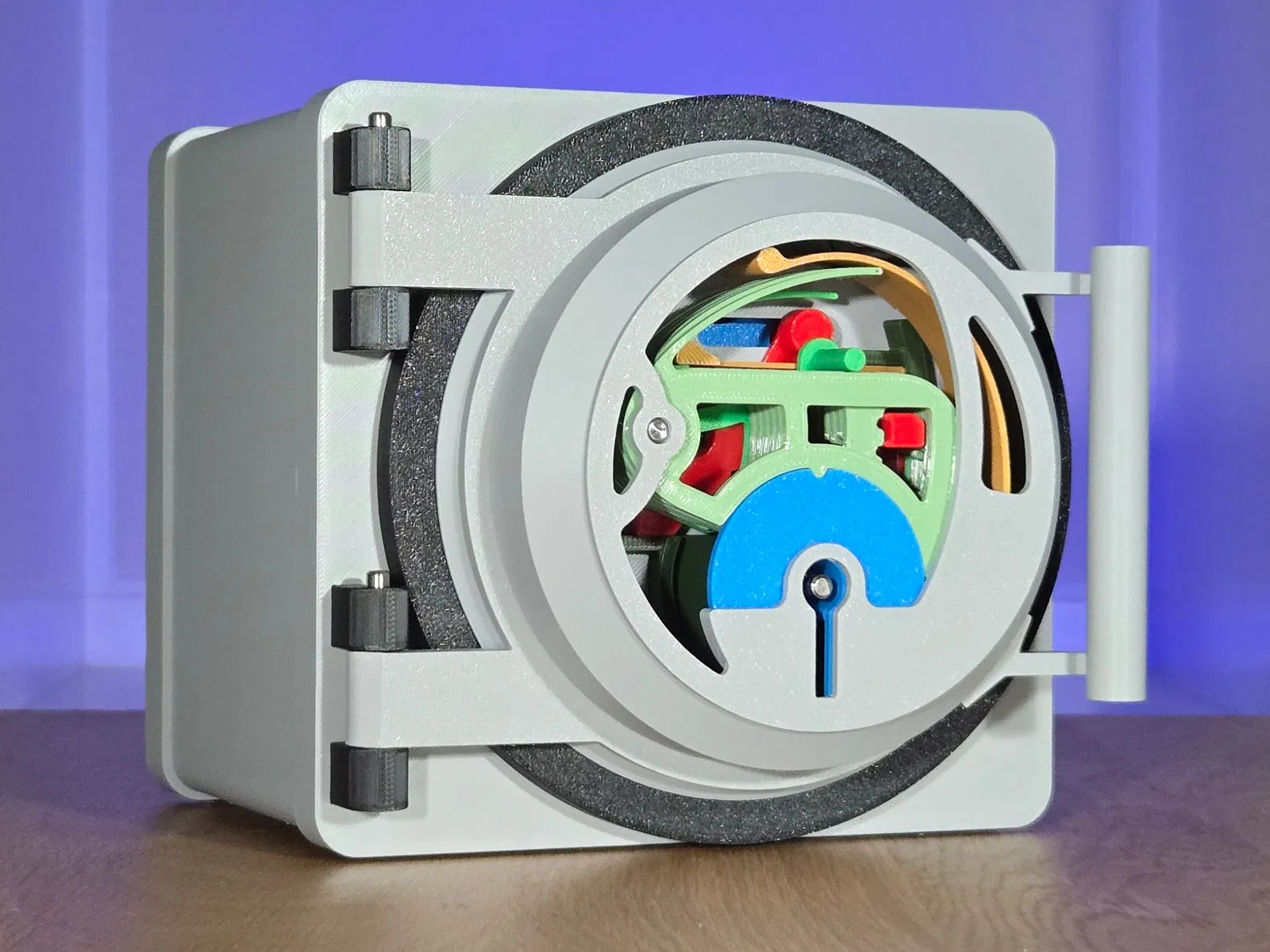

• Nắp hở (Open Lock Cap) như trong video.
• Nắp kín (Closed Cover) có kèm cửa che lỗ khóa, yêu cầu thêm các file như Lock Cap-Closed, Lock Cap-Closed-Cover, Lock Cap-Closed-Slider và Lock Cap-Closed-Frame.
