Ống thoát khí kèm bộ lọc Centauri Carbon 2

Remix từ Ống xả Elegoo Centauri Carbon 2 (Exaust Pipe) - tuỳ chọn fan/duct/HEPA Tác giả ShePrintsSan_4243391

Tác giả IDK__3497308

Lượt tải
6
Lượt coi
76

File 2 680,5 KB

  • CC2_Exhaust-Vent_1774101072.stepSTEP · 226,3 KB
  • CC2_Exhaust-Vent_1774101073.stlSTL · 454,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#260510
Danh mục
Máy In 3D
Ngày đăng

Mô tả

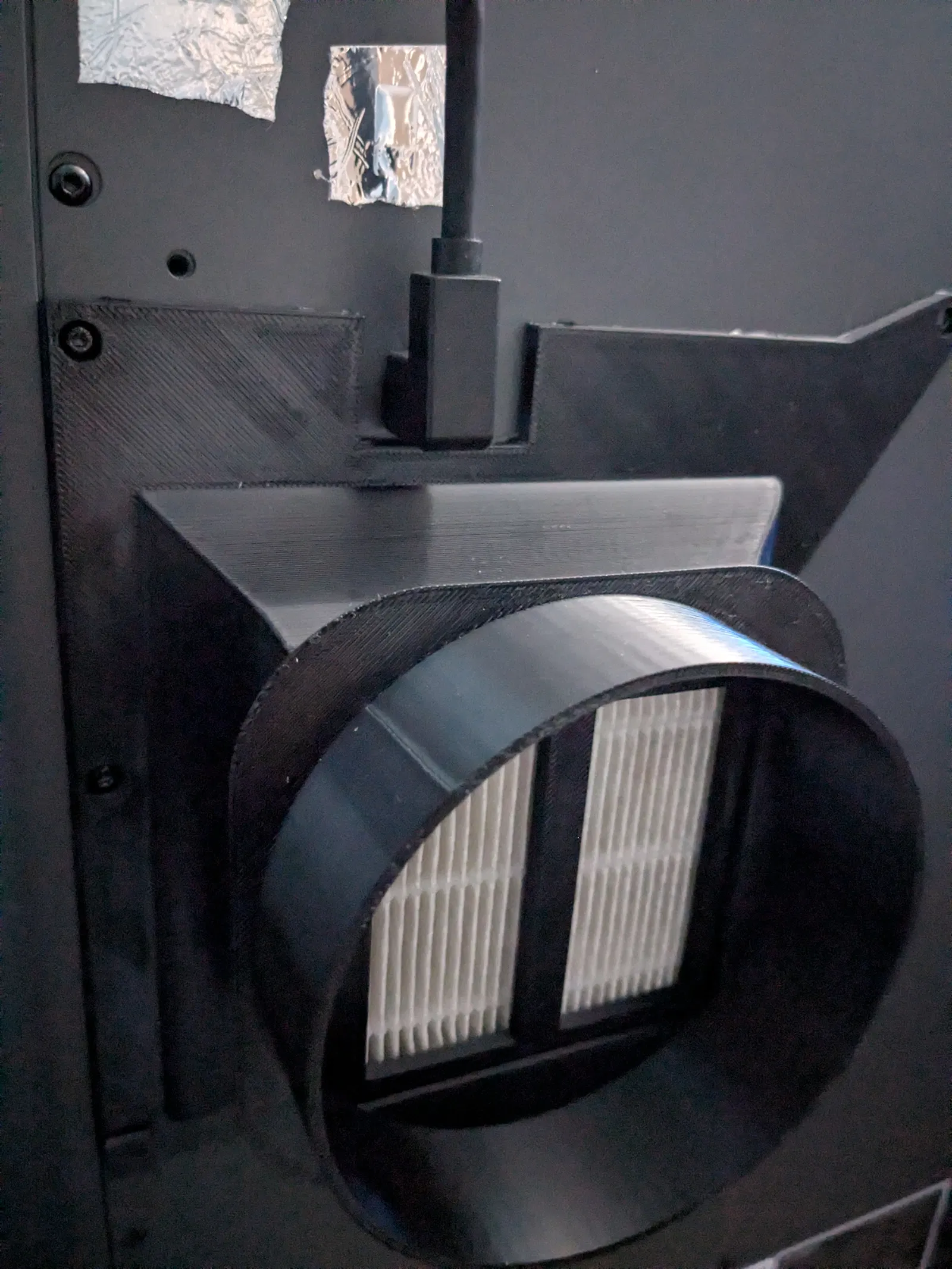

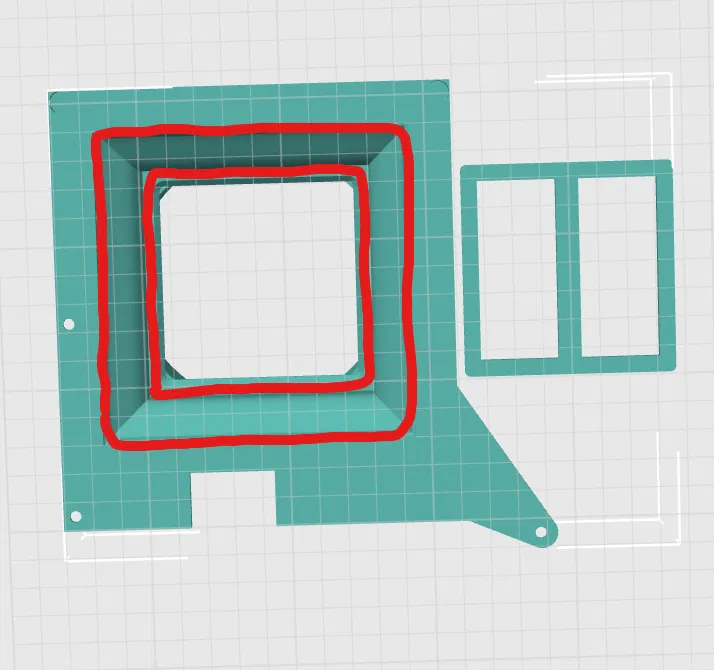

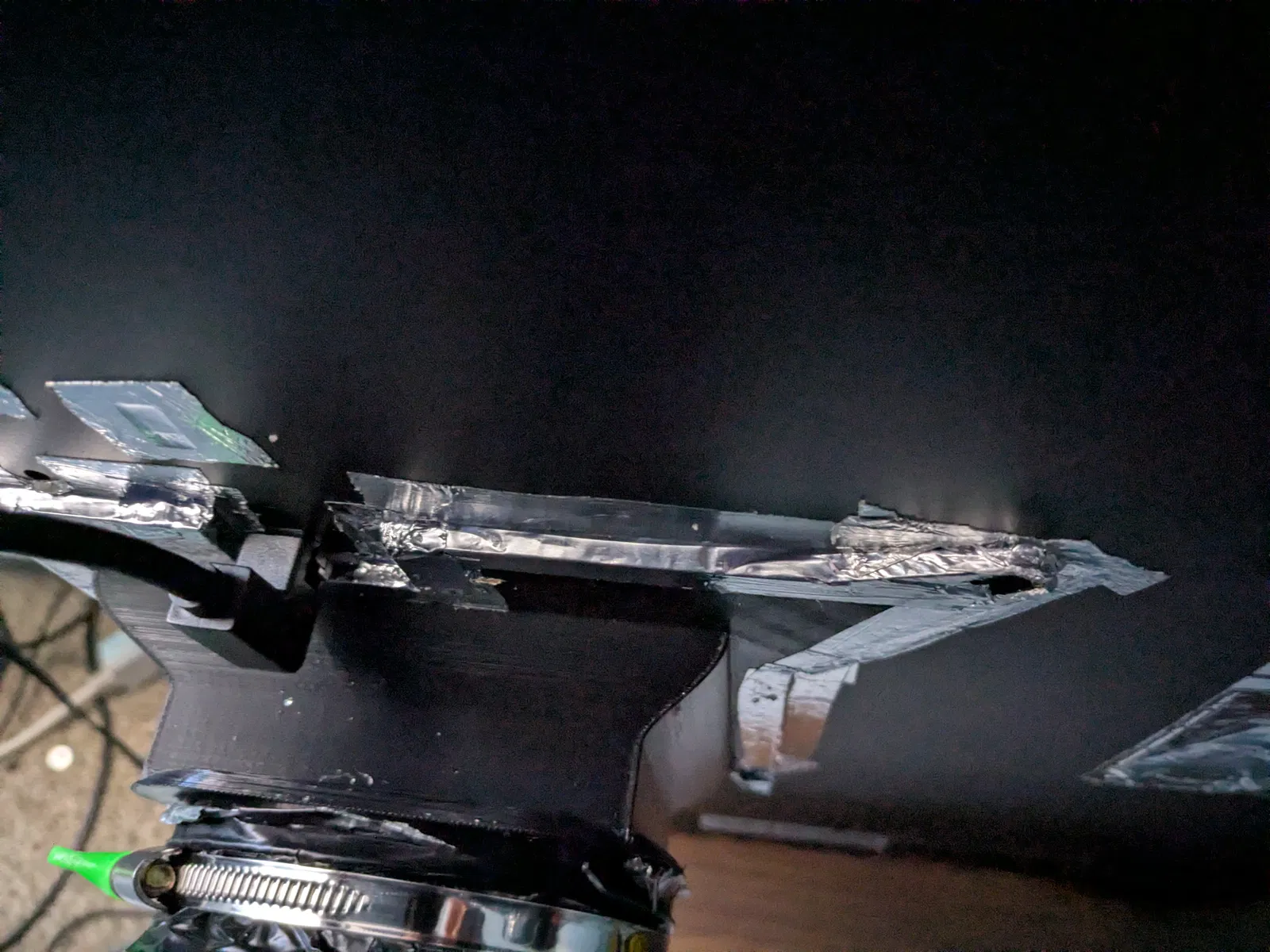

Đây là mẫu thiết kế đầu tay của mình nên có thể chưa được hoàn hảo lắm, nhưng sau khi kiểm tra kỹ và thấy đáp ứng đủ nhu cầu cá nhân thì mình quyết định chia sẻ luôn. Đây là bản remix từ thiết kế của "ShePrintsSanctuary". Mình muốn tạo ra một giải pháp không chỉ chạy thẳng từ phía sau máy in mà còn có thể sử dụng bộ lọc HEPA từ thiết kế của "Wolf_Prints" tại đây, vốn là một bản remix từ bộ lọc của Uncle Jessy tại đây. Do ban đầu mình làm theo danh sách linh kiện của "Wolf_Prints" rồi mới tinh chỉnh lại để tương thích với CC2, nên mình sử dụng cùng loại bộ lọc và lỗ thông gió, các bạn có thể tìm mua tại đây và đây. Tại những vị trí mình đánh dấu đỏ, mình khuyên các bạn nên dùng thêm support. Mình đã in thử trên máy CC2 mà không cần cân chỉnh nhiều, hy vọng mọi người cũng sẽ làm được như vậy. Mình có thể sẽ thiết kế thêm phần ron (gasket) sau này, mặc dù mình vẫn thường dùng băng keo vì phần tấm ốp đôi khi không được vuông vắn hoàn hảo, có lẽ do thiếu lực ép ở phía dưới vì không có ren vặn. Mức infill khoảng 15-20% là ổn, với độ dày tường 0.42mm thì ống dẫn đã khá cứng cáp rồi. Mình in bằng nhựa Rapid PETG của Elegoo. Mình có sử dụng support thông thường để yên tâm hơn và phần in cũng tự động thêm brim. Mình đã cố gắng tối giản hóa việc tinh chỉnh cho thiết kế này.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
2
Tổng dung lượng
680,5 KB
File lớn nhất
454,2 KB
