Vỏ bảo vệ cho M5Stack Cardputer
Một chiếc case đơn giản và tiện dụng được thiết kế riêng để bảo vệ M5Stack Cardputer của bạn khi di chuyển. Case hỗ trợ truy cập các cổng kết nối quan trọng và dễ dàng tùy biến logo cá nhân.
Mô tả

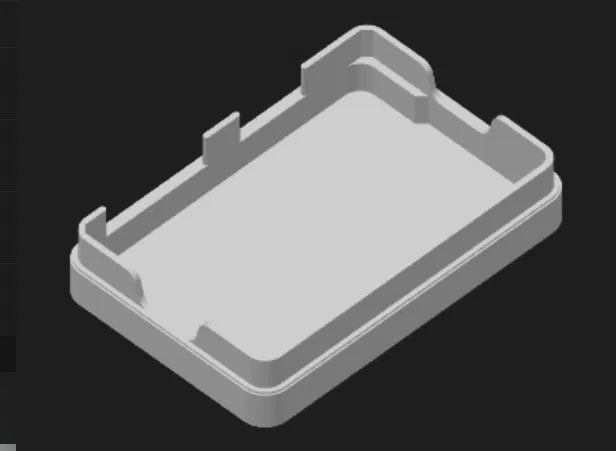

Mình muốn tìm thứ gì đó để bảo vệ chiếc Cardputer khi bỏ túi áo khoác nên đã thiết kế cái case này. Các nút bấm, công tắc nguồn và khe cắm thẻ SD đều có thể thao tác dễ dàng từ phía sau mà không cần tháo thiết bị ra khỏi case, cổng USB-C bên phải cũng để trống (loa và cổng Grove thì bị che lại).

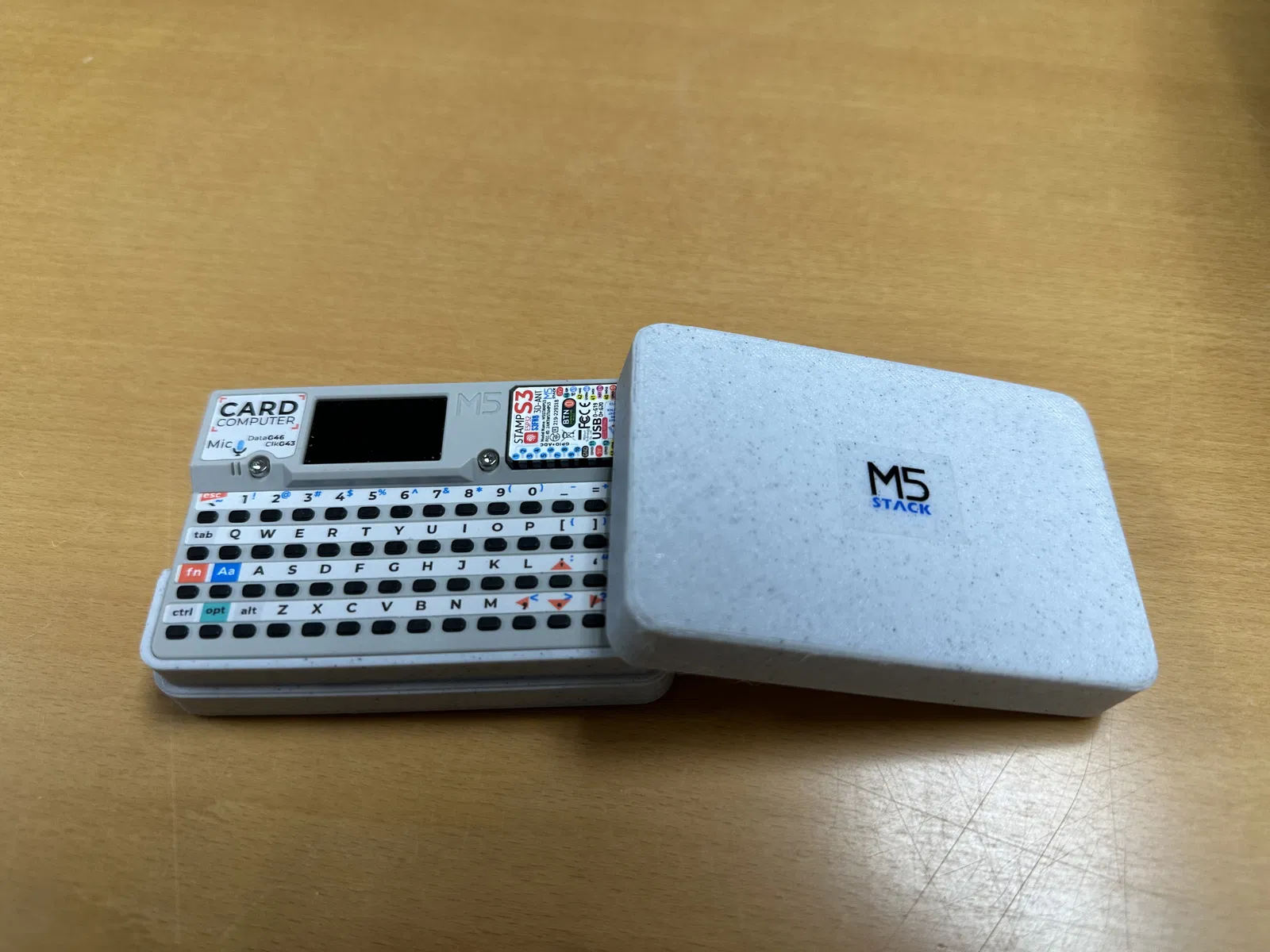

Mặt trên của case được làm phẳng để mọi người thoải mái dập nổi hoặc khắc logo tùy thích. Hiện tại mình đang dùng logo M5STACK lấy từ cuộn băng keo đi kèm lúc mua máy để dán lên. :)

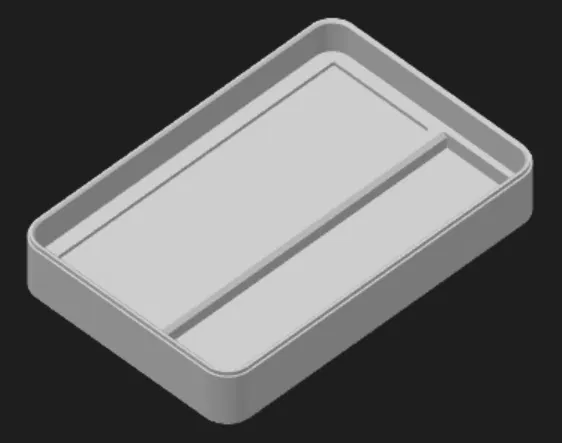

Case này mình thiết kế hở 0.4mm xung quanh thiết bị dựa trên kích thước danh nghĩa của hãng. Phần nắp trên có độ hở 0.1mm để vừa khít với phần đế theo kiểu ma sát. Thông số này khá ổn với máy in, loại nhựa và thiết bị của mình. Nếu bạn in mà thấy chưa vừa ý thì cứ phản hồi nhé, mình sẽ cân nhắc chỉnh lại độ hở cho phù hợp hơn.
Mình in bằng nhựa PET-G với thiết lập: 2 lớp tường (walls), 3 lớp mặt trên/dưới, infill 15% kiểu gyroid và chiều cao lớp in 0.2mm.
