Giá đỡ thẻ Filamentswatch RFID / NFC cho máy in 3D

Tác giả MD3DD_113887

Lượt tải
1
Lượt thích
1
Lượt coi
159

File 11 1,9 MB

  • ring_rcf_tag_1774038509.stlSTL · 1 MB
  • ring_rcf_tag_1774038510.stpSTP · 32,2 KB
  • U1_-NFC-Tag_CHIP_FRONT_V3_1774038511.stlSTL · 114,6 KB
  • U1_-NFC-Tag_CHIP_V2_FILAM_1774038512.stlSTL · 218,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

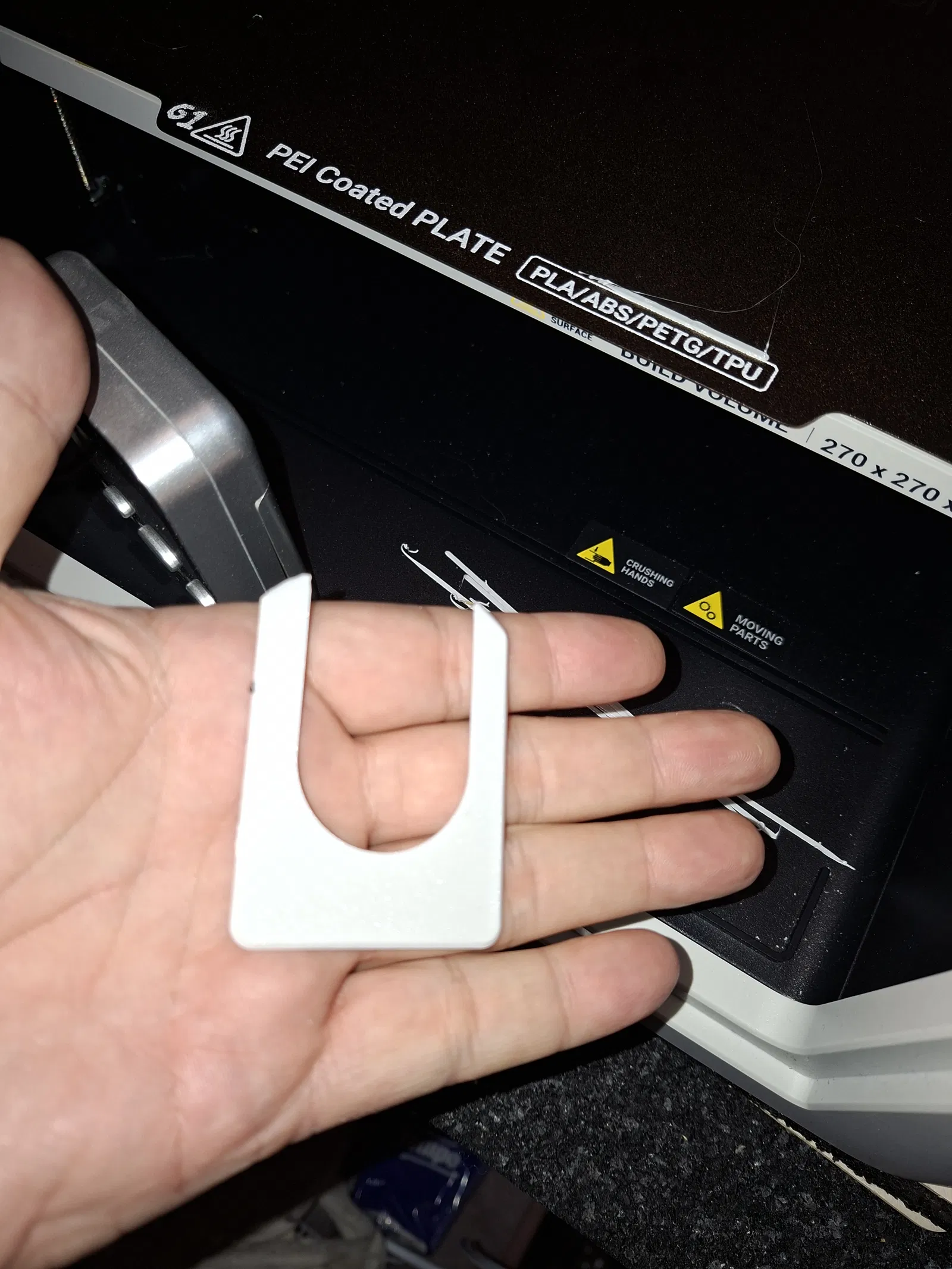

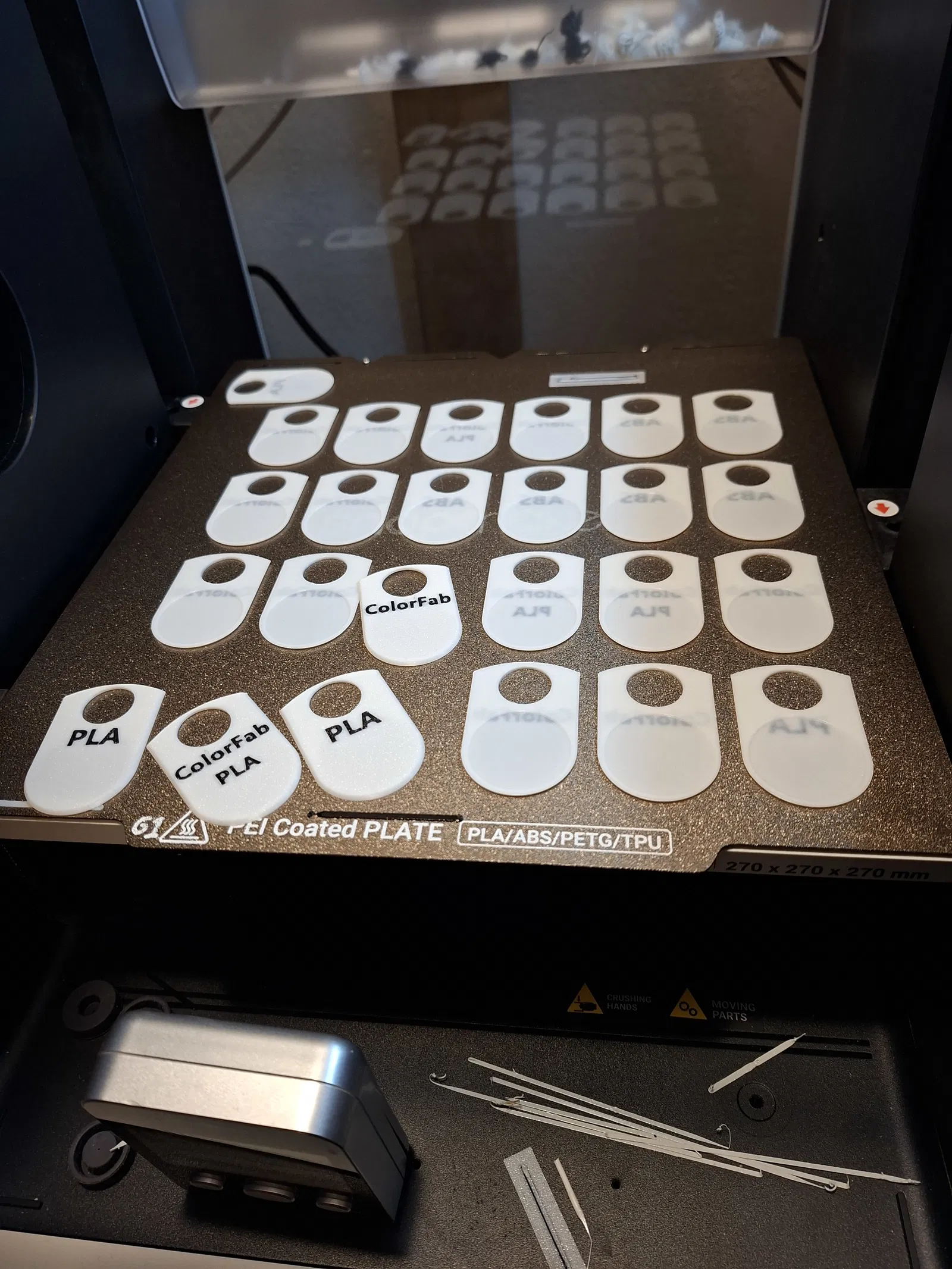

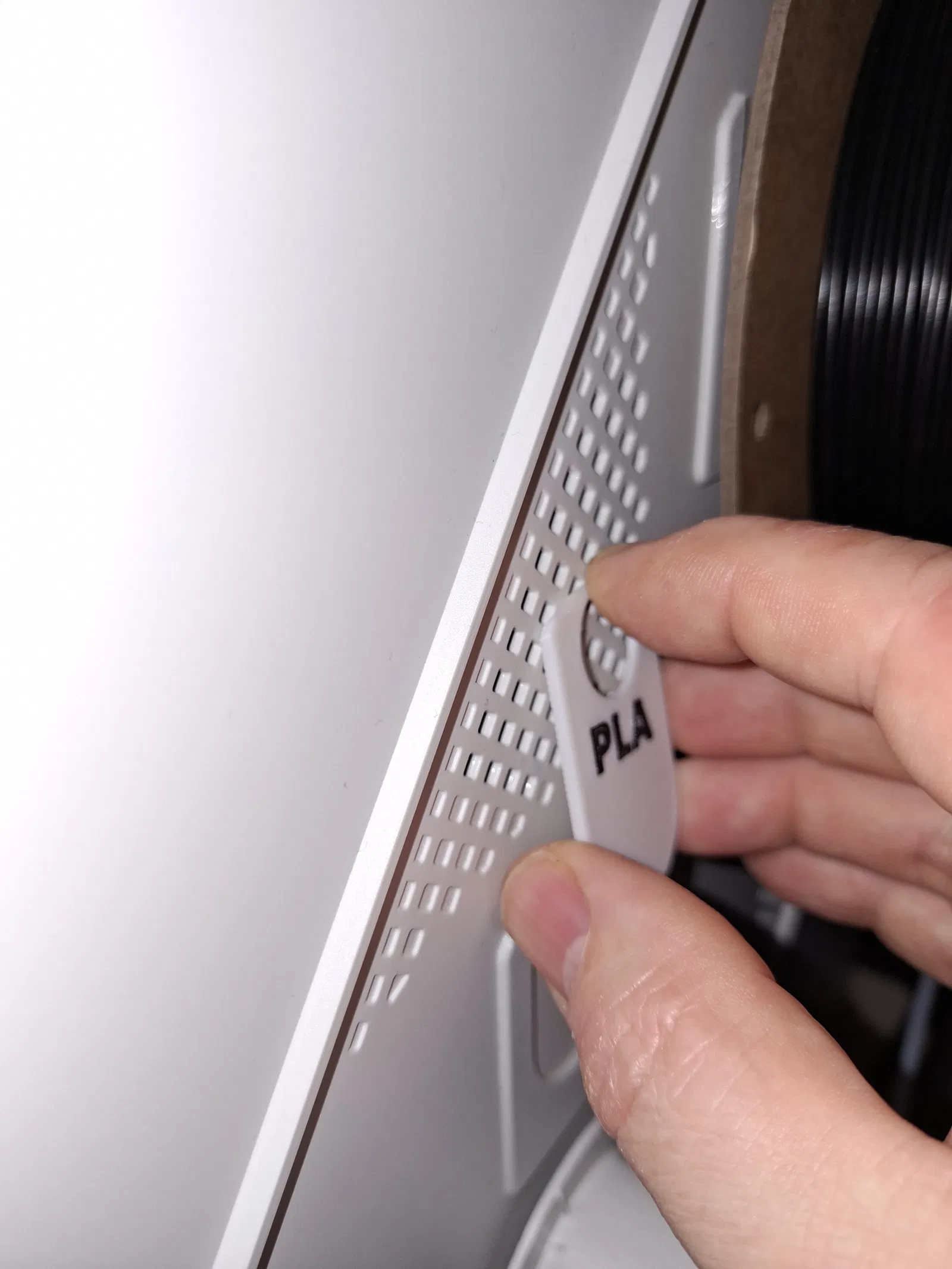

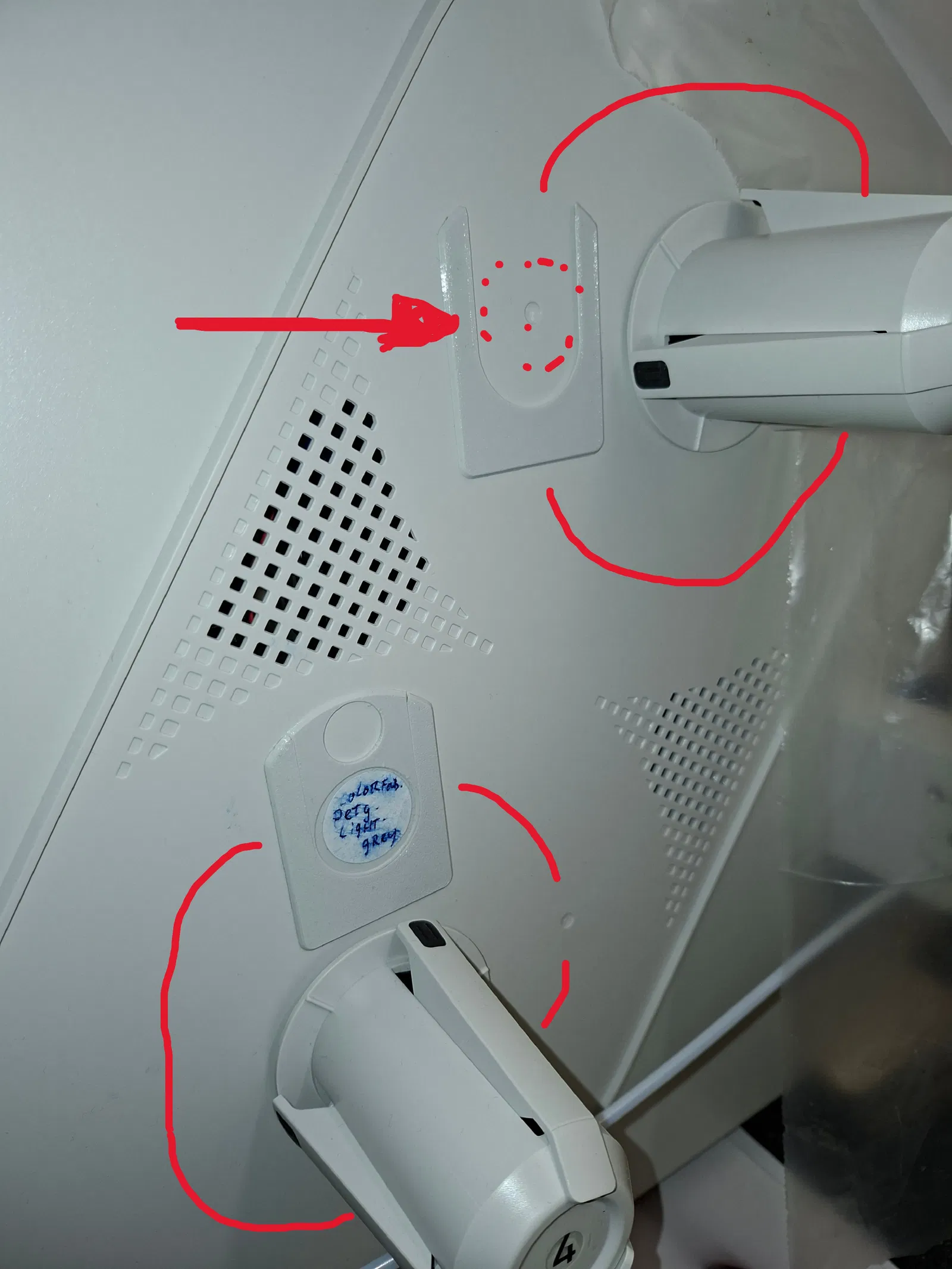

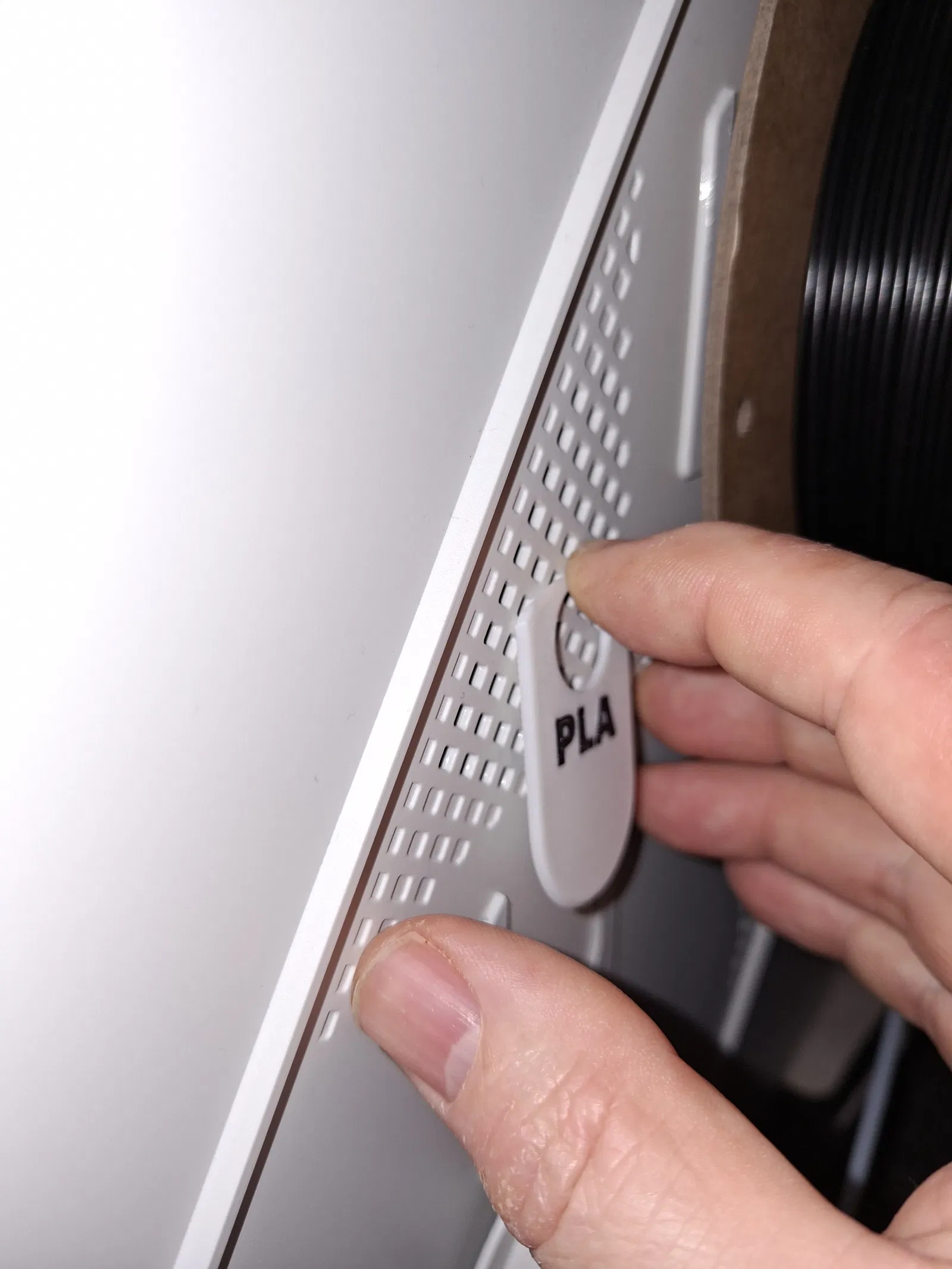

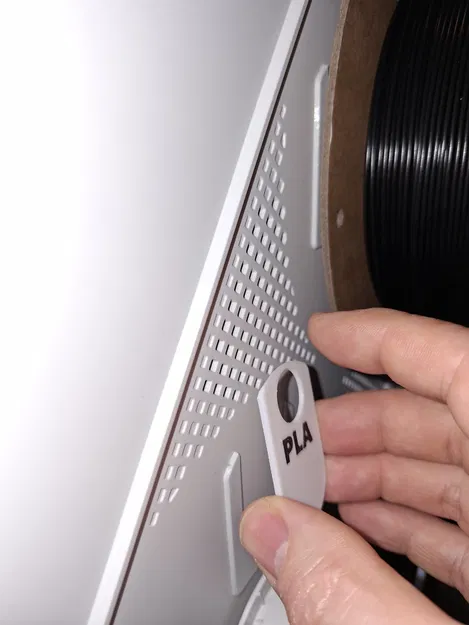

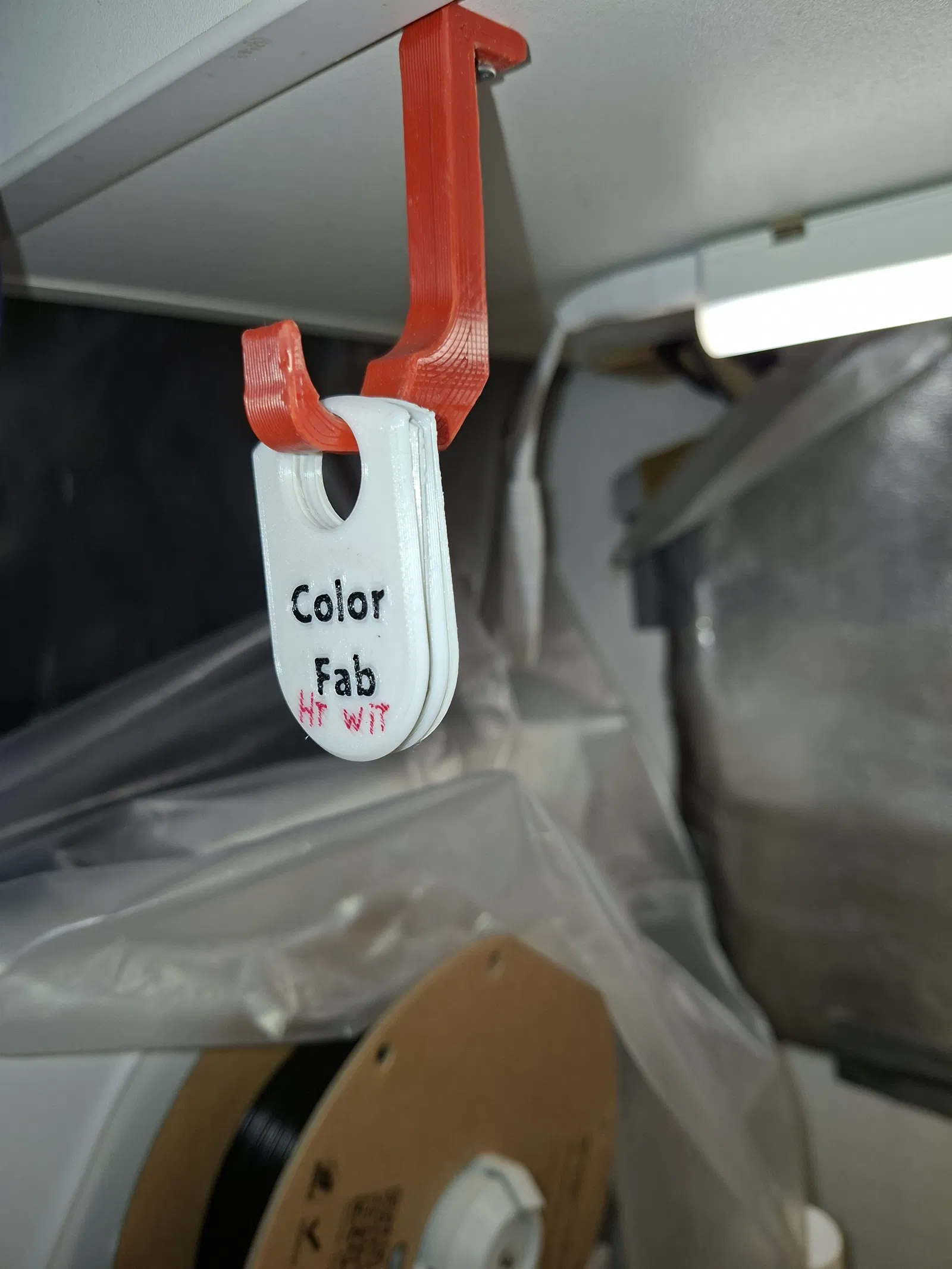

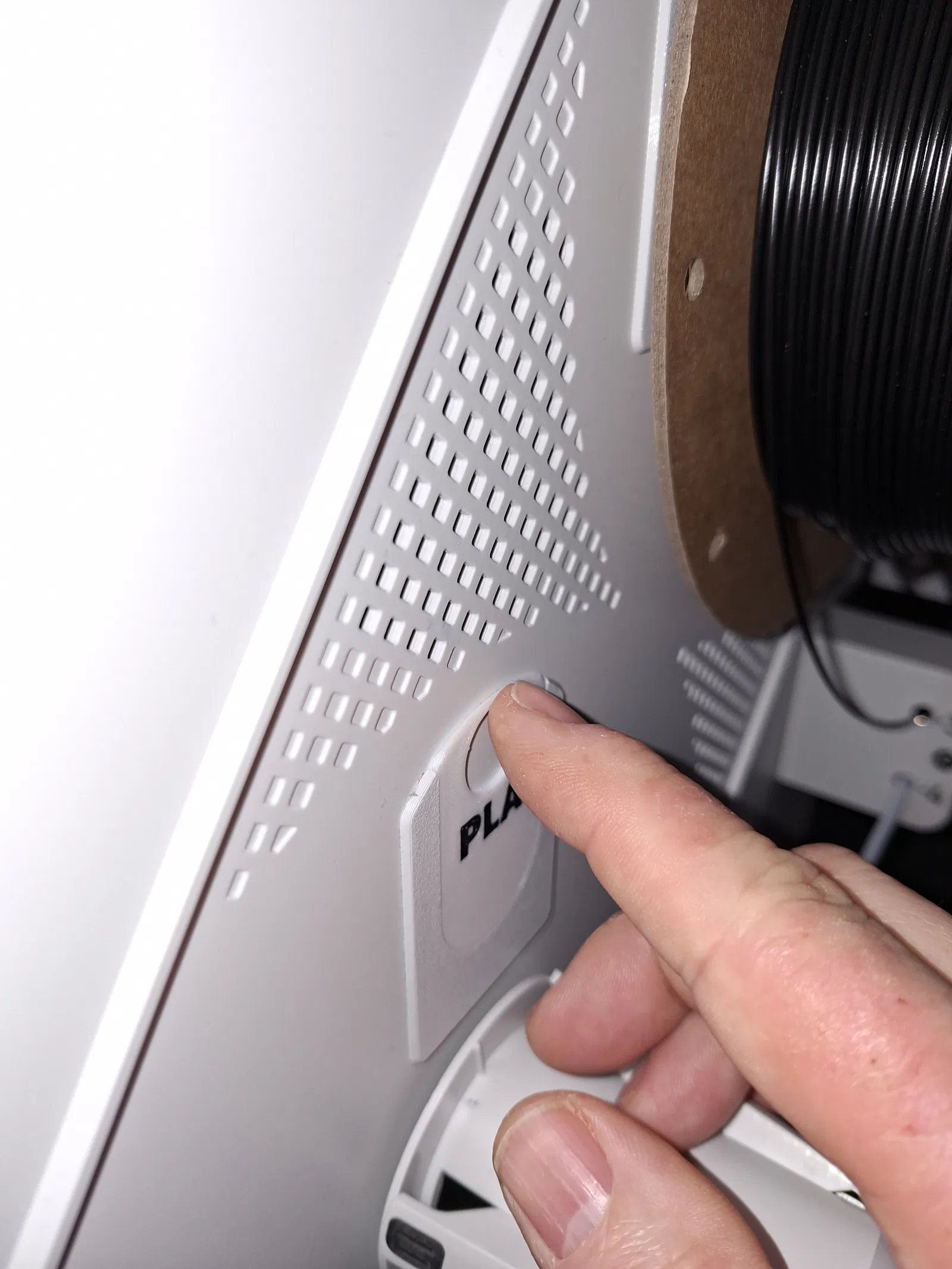

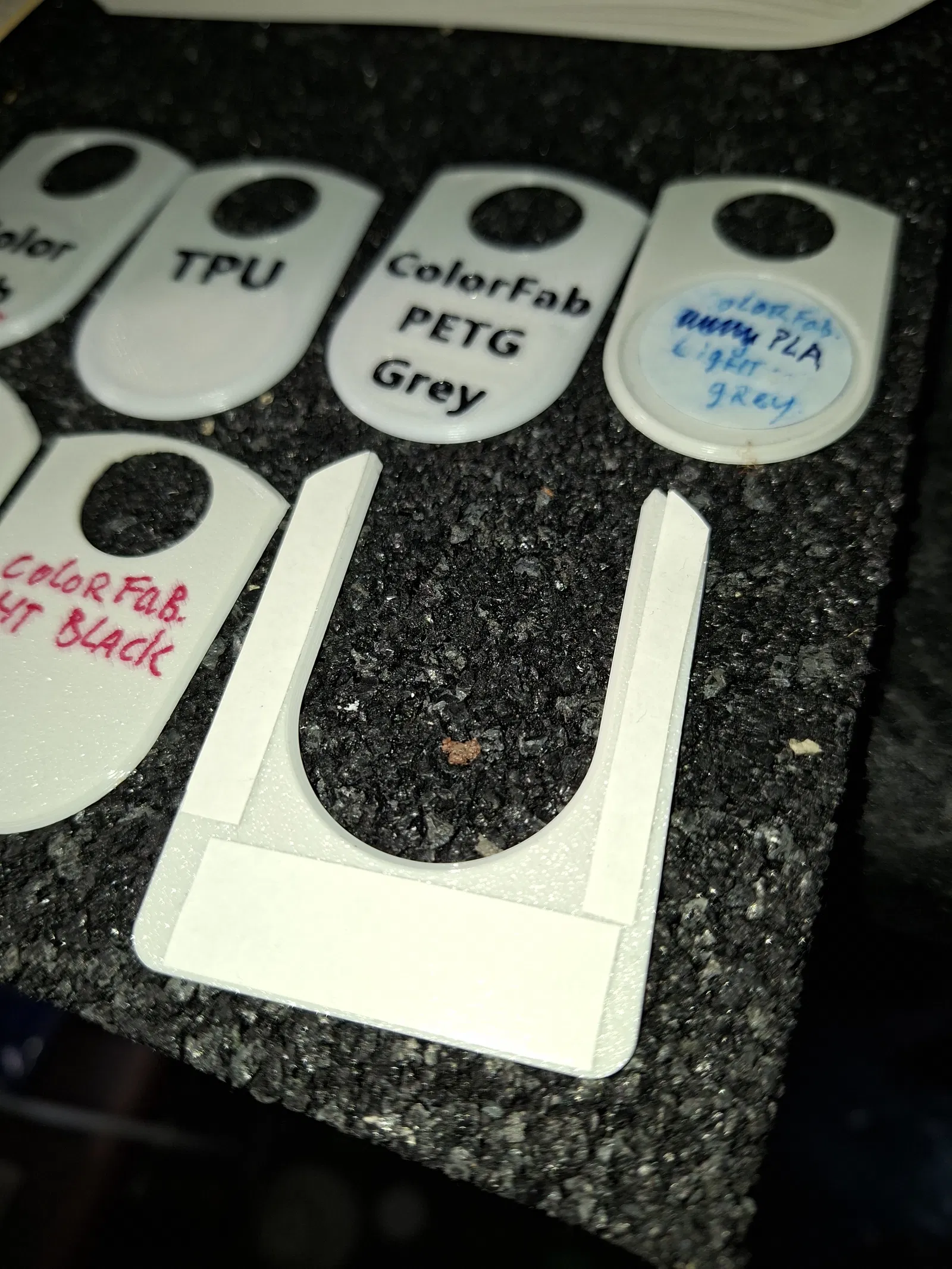

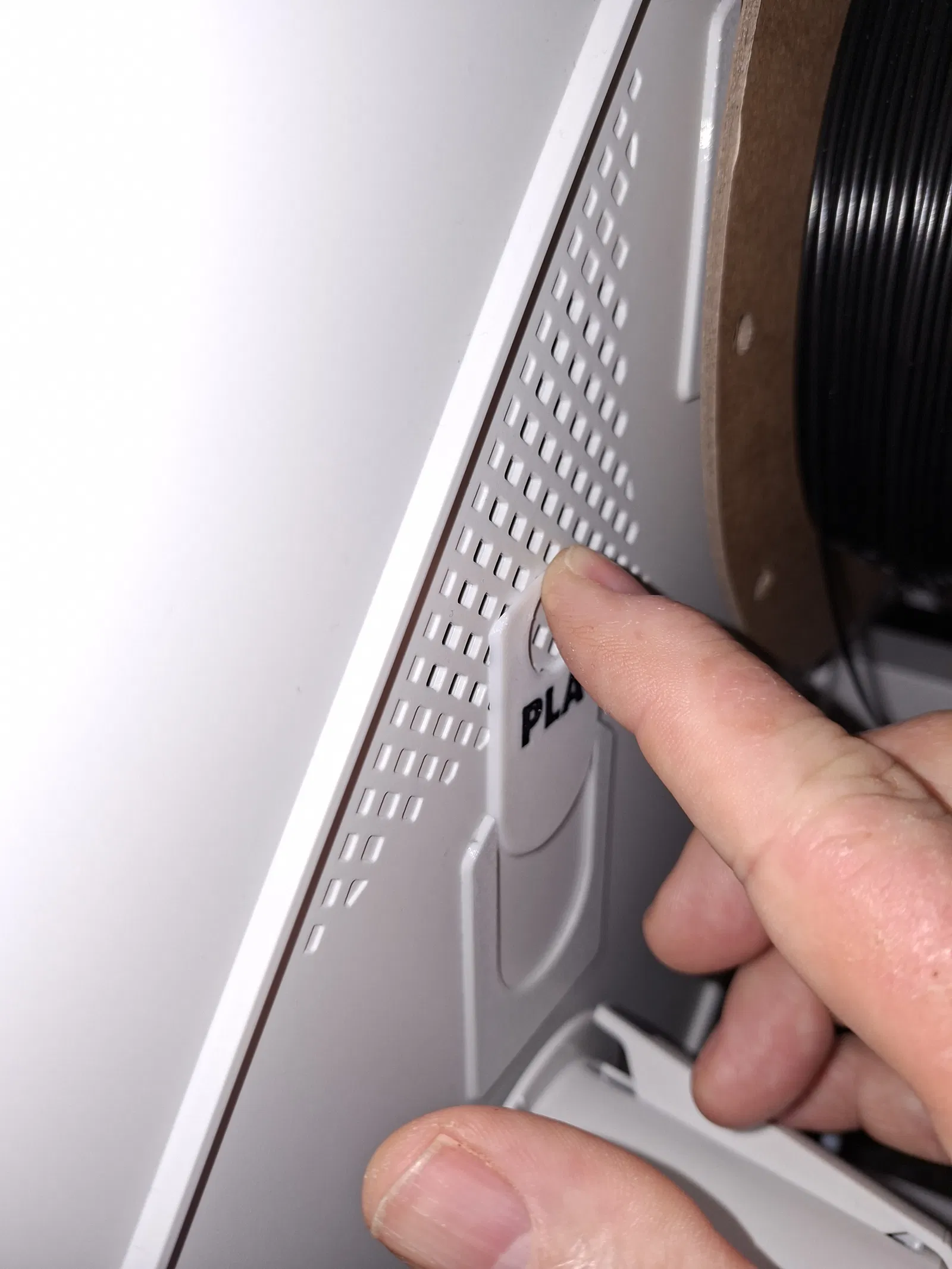

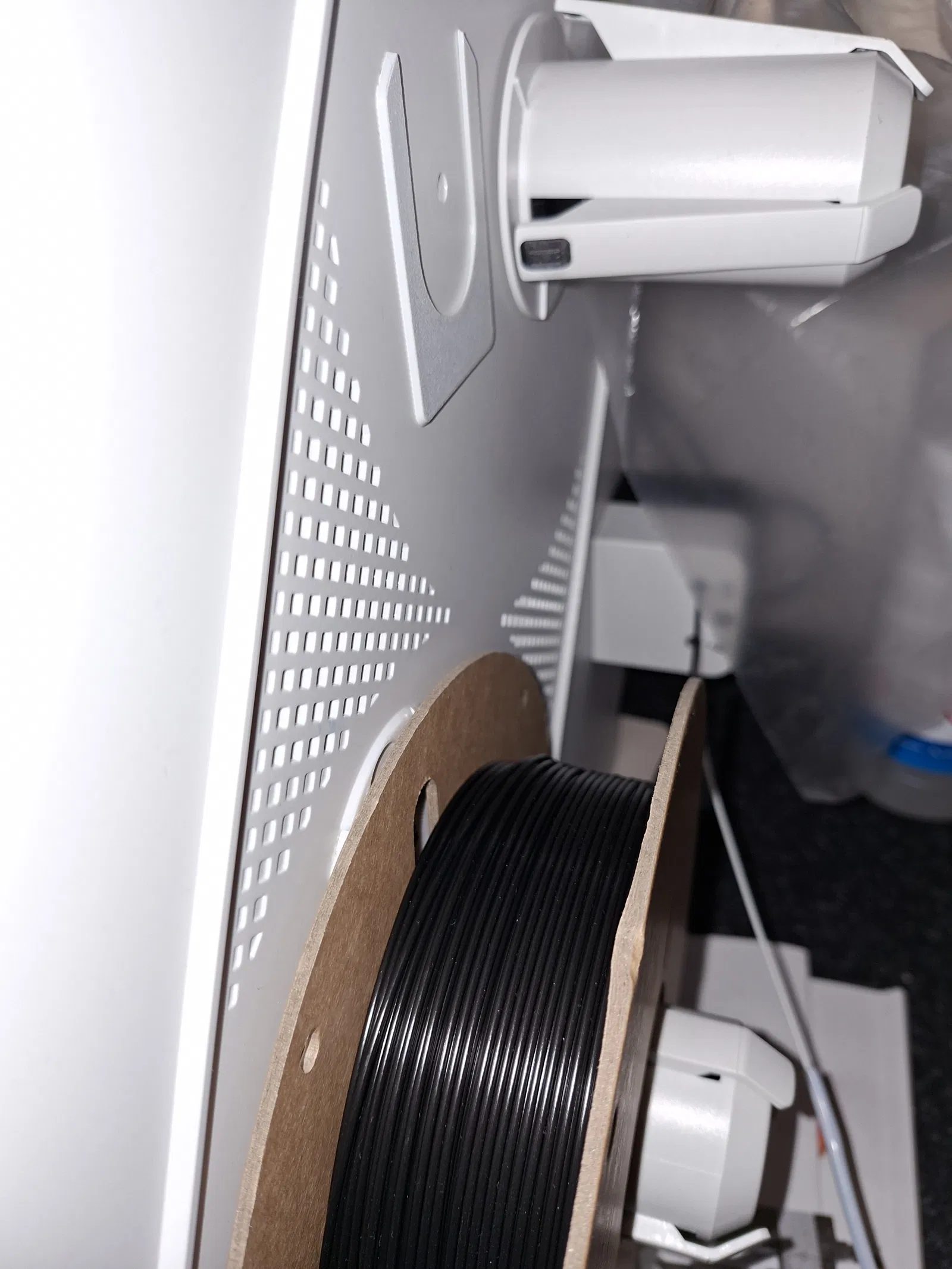

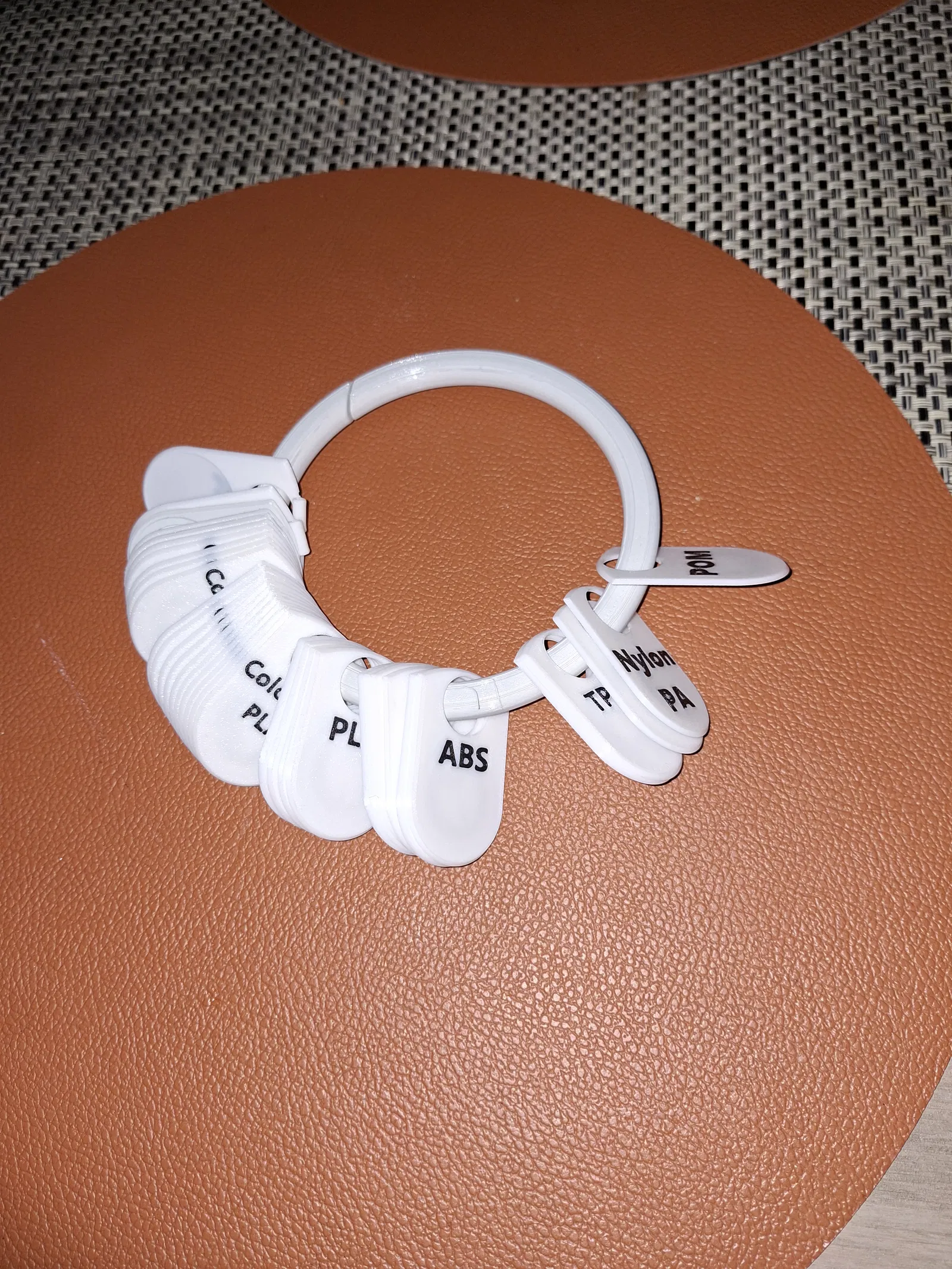

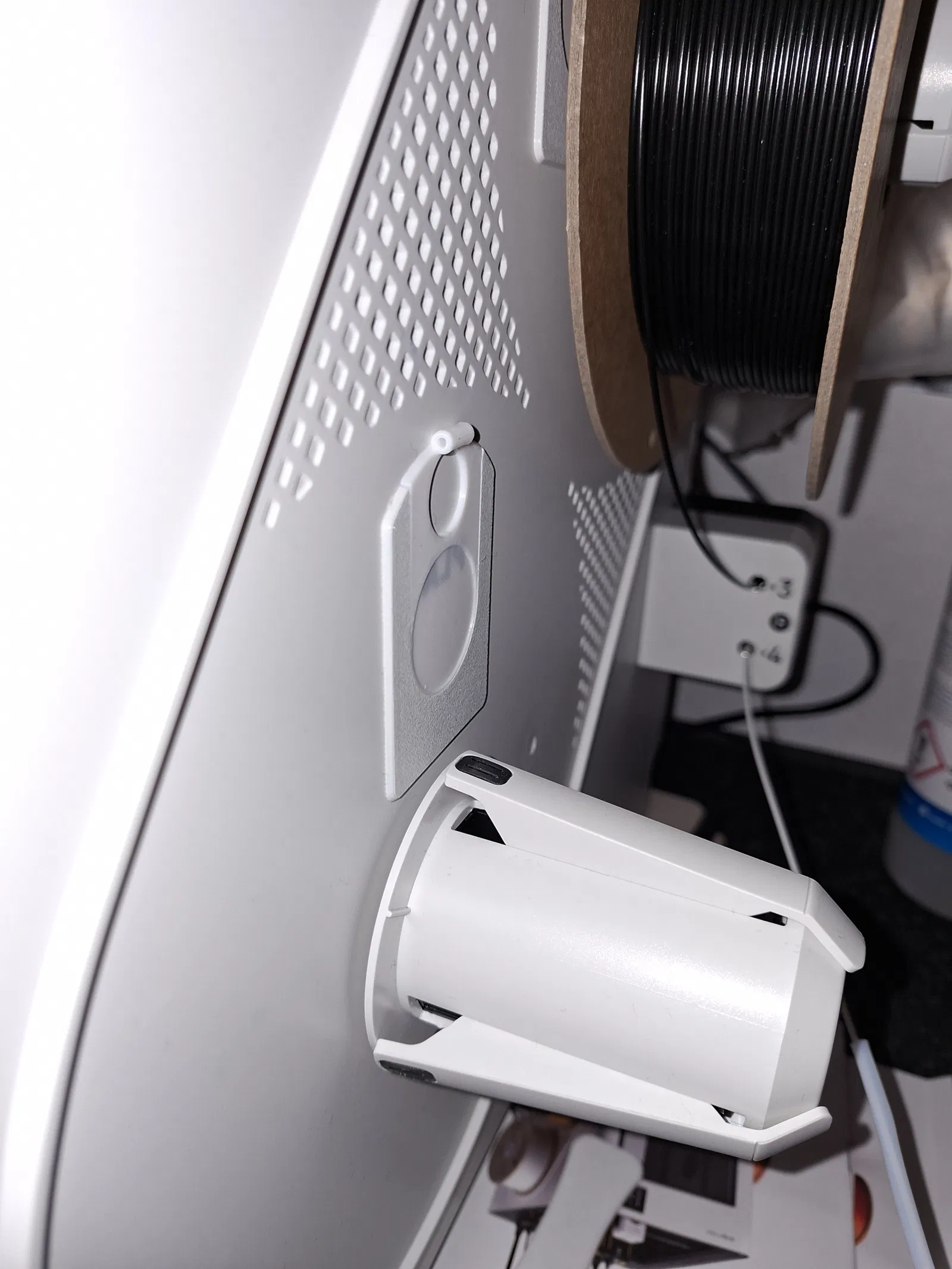

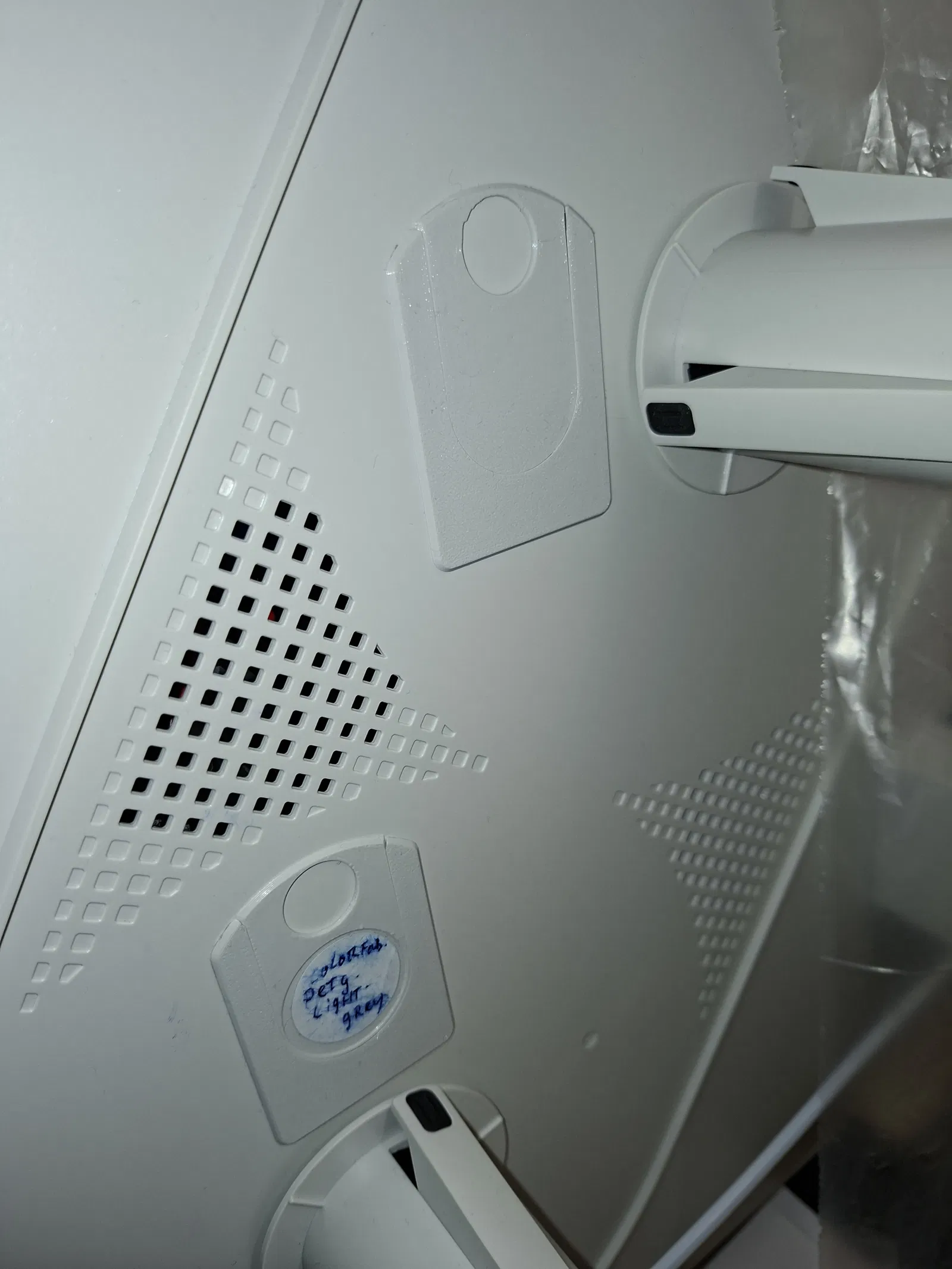

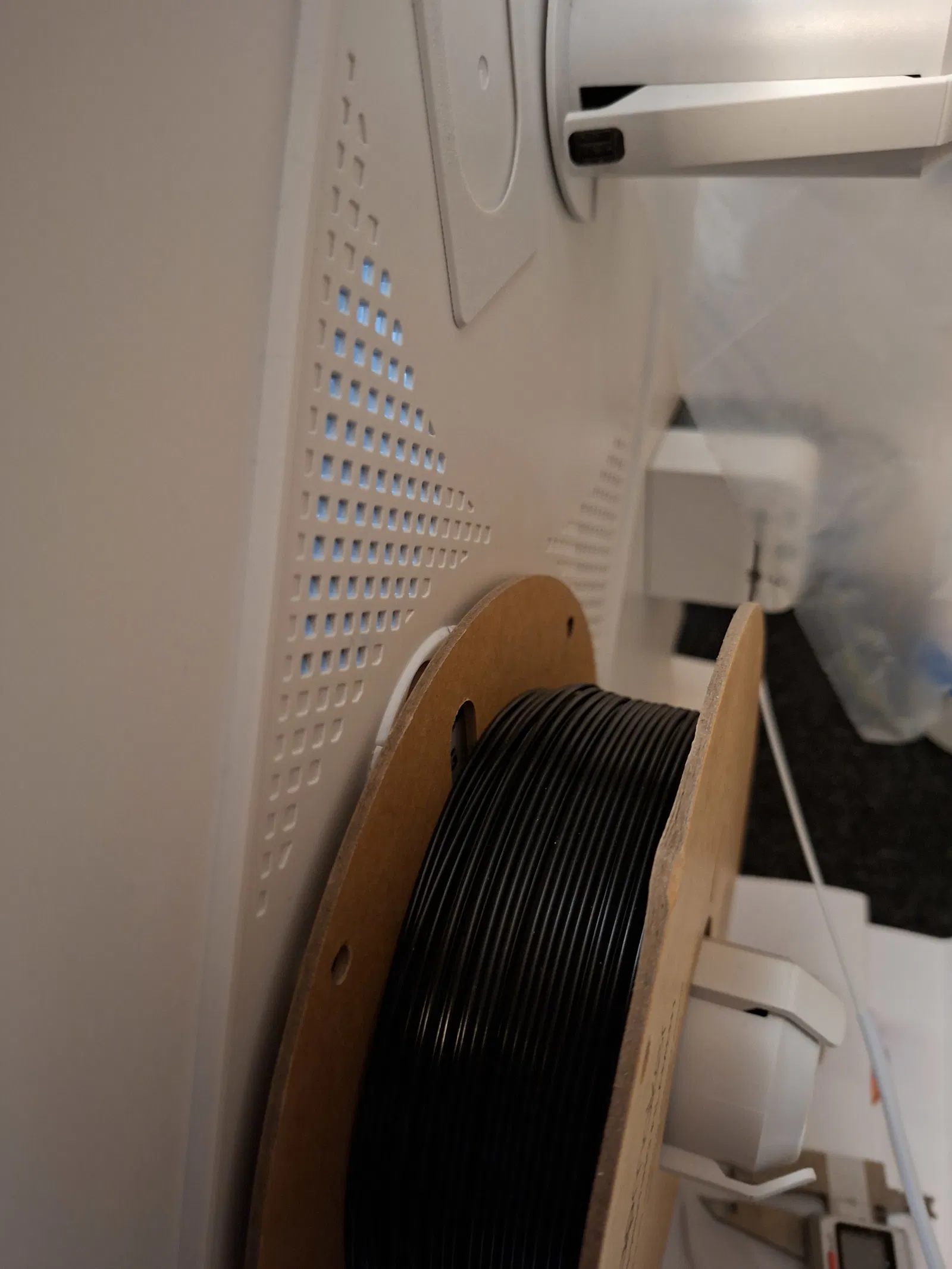

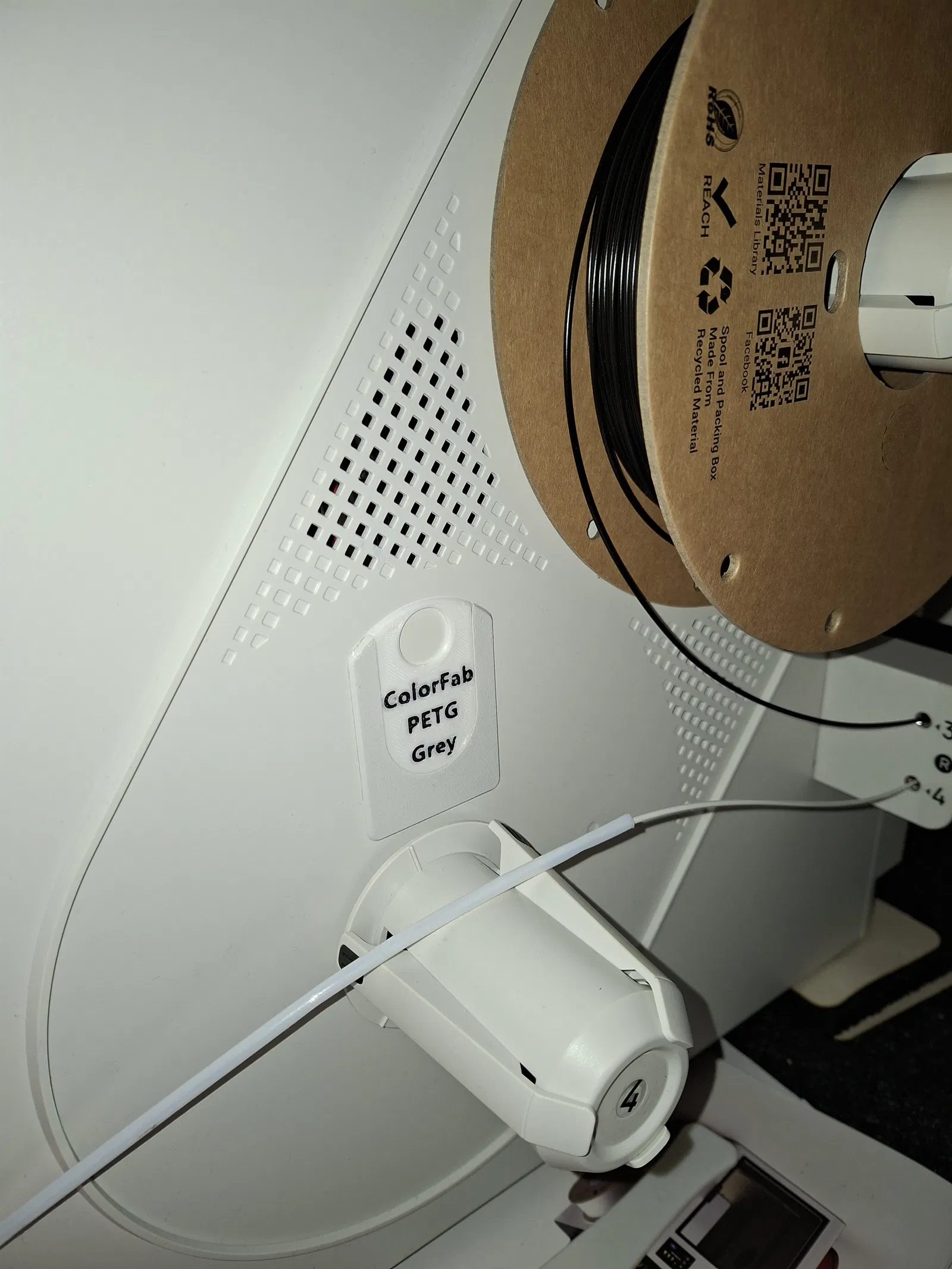

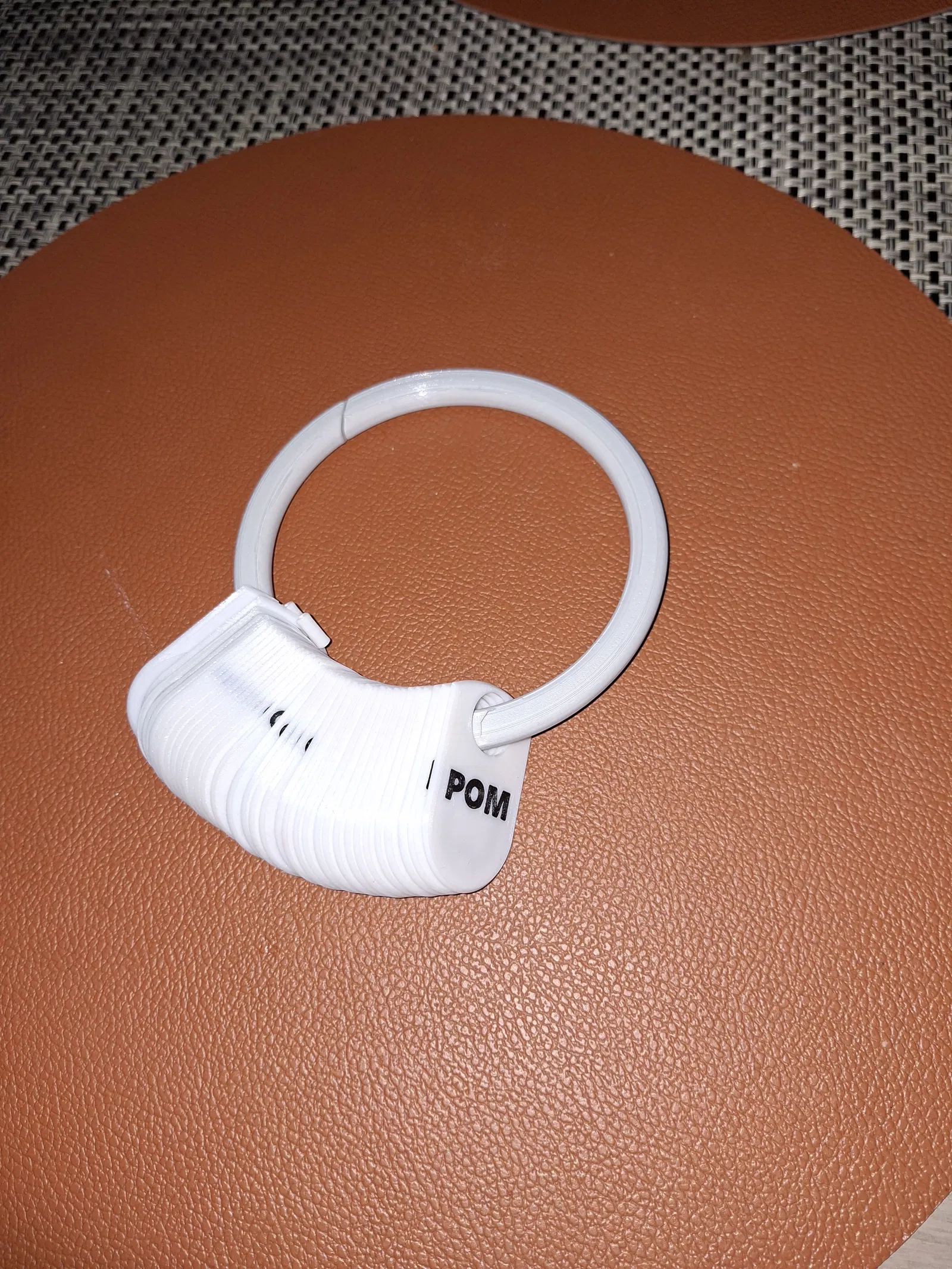

Mẫu Filamentswatch RFID / NFC kèm giá đỡ này được thiết kế dành riêng cho Snapmaker U1, tuy nhiên bạn vẫn có thể dùng cho bất kỳ máy in nào khác có hỗ trợ hệ thống tương tự. Bạn có thể sử dụng các ứng dụng như APP, openspool hoặc nfc-tools để lập trình cho các thẻ chip. Đối với Snapmaker U1, bạn cần dùng loại thẻ 215. Thiết kế bao gồm 3 phiên bản và một vòng đệm để lưu trữ thẻ khi không sử dụng. Với độ dày chỉ 1,2 mm, bạn có thể in bằng nhựa PLA hoặc PETG. Hãy sử dụng tính năng sửa đổi văn bản (text modifier) trong Orca để dán nhãn; xem chi tiết trong ảnh. Giá đỡ được gắn vào máy bằng băng keo hai mặt mỏng (loại mình dùng mua ở cửa hàng mô hình, giá 60 xu cho 10 mét, xem ảnh 7). Máy U1 có cảm biến NFC hình tròn, điểm chấm từ nhựa đúc chính là vị trí của vòng cảm biến (xem ảnh 6). Cách dùng rất đơn giản: chỉ cần đặt vào máy và trượt vào giá đỡ. Để tháo ra, bạn chỉ cần trượt lên, nhấn nhẹ phần đầu rồi dùng tay lấy ra (xem ảnh 1-5). Các phiên bản gồm: V2-10 (chip NFC ở mặt sau, được bảo vệ tốt nhất); V3 (chip NFC ở mặt trước); V2-FILAM (chip NFC ở mặt trước kèm lỗ xỏ dây nhựa để bạn treo cùng cuộn filament, xem ảnh 16). Các file bao gồm định dạng STL và STEP để bạn tùy ý chỉnh sửa. Nếu thấy hữu ích hãy tặng mình một like, và nhớ ghi nguồn nếu bạn có ý định thương mại hóa. Cảm ơn bạn đã quan tâm. Chúc mọi người in ấn vui vẻ! MD3DD

Coi thêm Ẩn bớt

Thông số in

Định dạng
stlstp
Số file mô hình
11
Tổng dung lượng
1,9 MB
File lớn nhất
1 MB
