Thanh đỡ GPU FormD T1 v2.1 cho RTX 4080/4090 FE

Đây là cái gì?

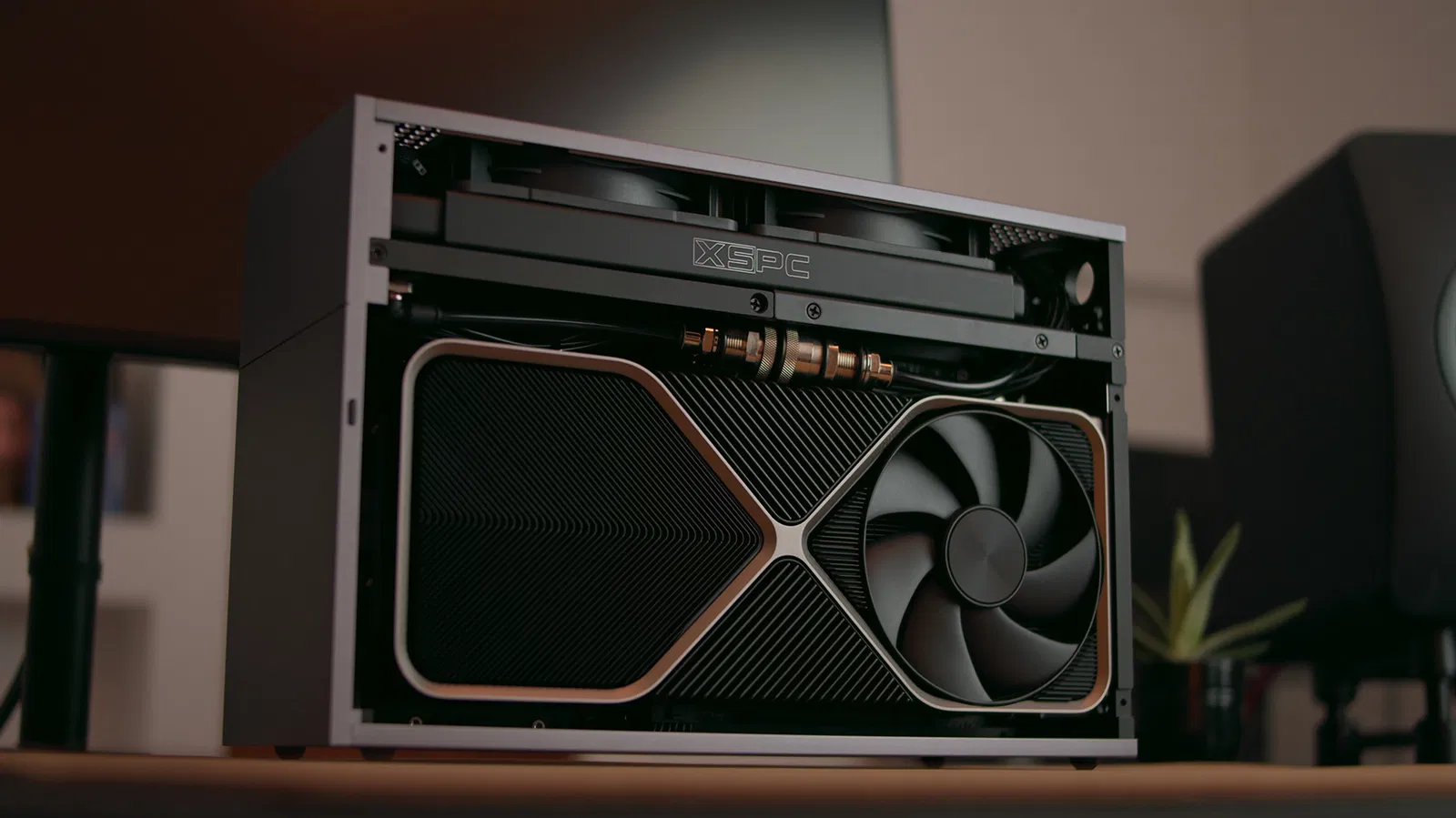

Như đã thấy trong video về case FormD T1 v2.1 của mình, thanh đỡ (anti-sag bracket) này giúp cố định bộ tản nhiệt khí zin của Nvidia RTX 4080 hoặc 4090 Founders Edition, giúp loại bỏ tình trạng bị xệ card.

Các cấu hình được hỗ trợ:

• 3 slot
• 3.25 slot
• 3.25/3 slot (top strut ở vị trí 3.25 slot + đệm riser 5mm)
• Hỗ trợ mod độ cao riser bằng cách thay GPU Mount bằng phiên bản "high"

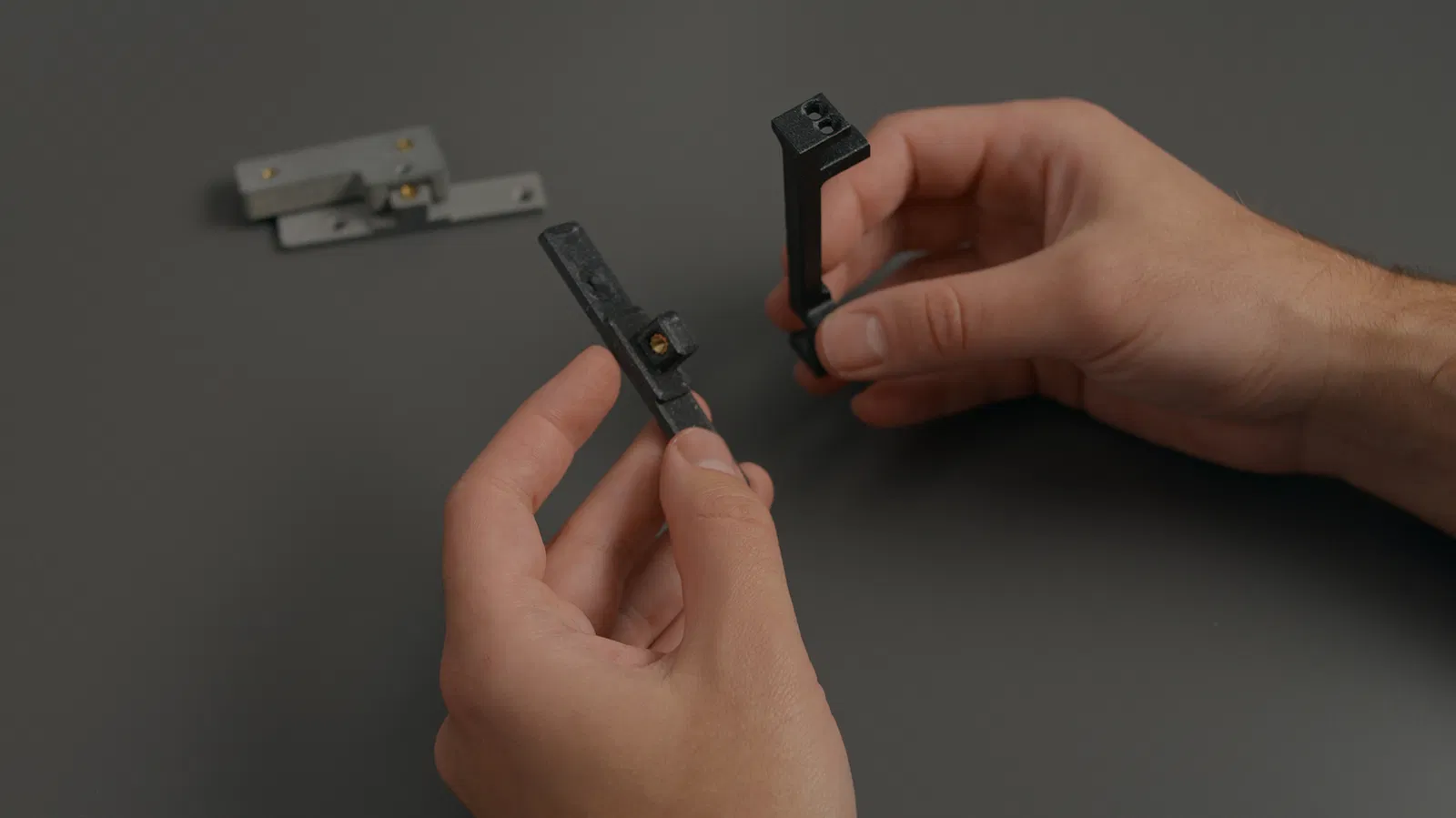

Phiên bản in 3D cần sử dụng một ốc tán cấy (brass insert) M3. File CNC cũng đã có sẵn.

Lưu ý rằng dung sai thực tế của bạn có thể khác với của mình, vì vậy hãy cẩn thận khi tự lắp đặt và kiểm tra kỹ mọi thứ

Danh sách linh kiện (BOM):

• 3x ốc M3x5 đầu bằng (countersunk)*
• 1x ốc M3x8 đầu bằng (countersunk)*
• 1x ốc tán cấy M3x5x4 (đường kính ngoài 5mm) - aliexpress
• sử dụng ốc dự phòng trong bộ kit T1 của bạn

Hướng dẫn lắp đặt

Bạn nên tháo top strut, bo mạch chủ và nguồn (PSU) của case T1 khi lắp GPU 4080/4090 FE.

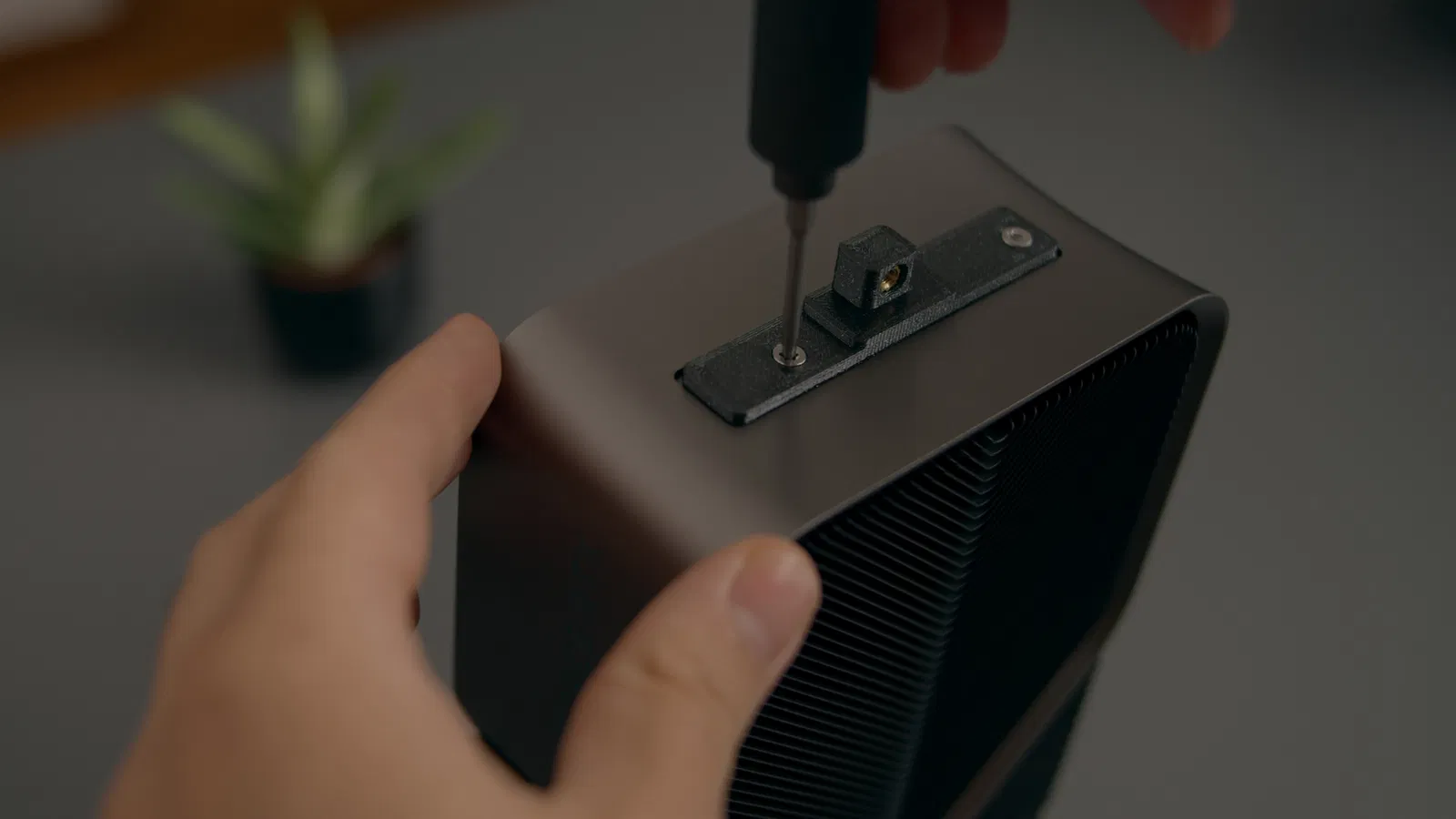

1. Gắn GPU Mount vào GPU bằng hai ốc M3x5 đầu bằng.
2. Lắp GPU vào trong case.

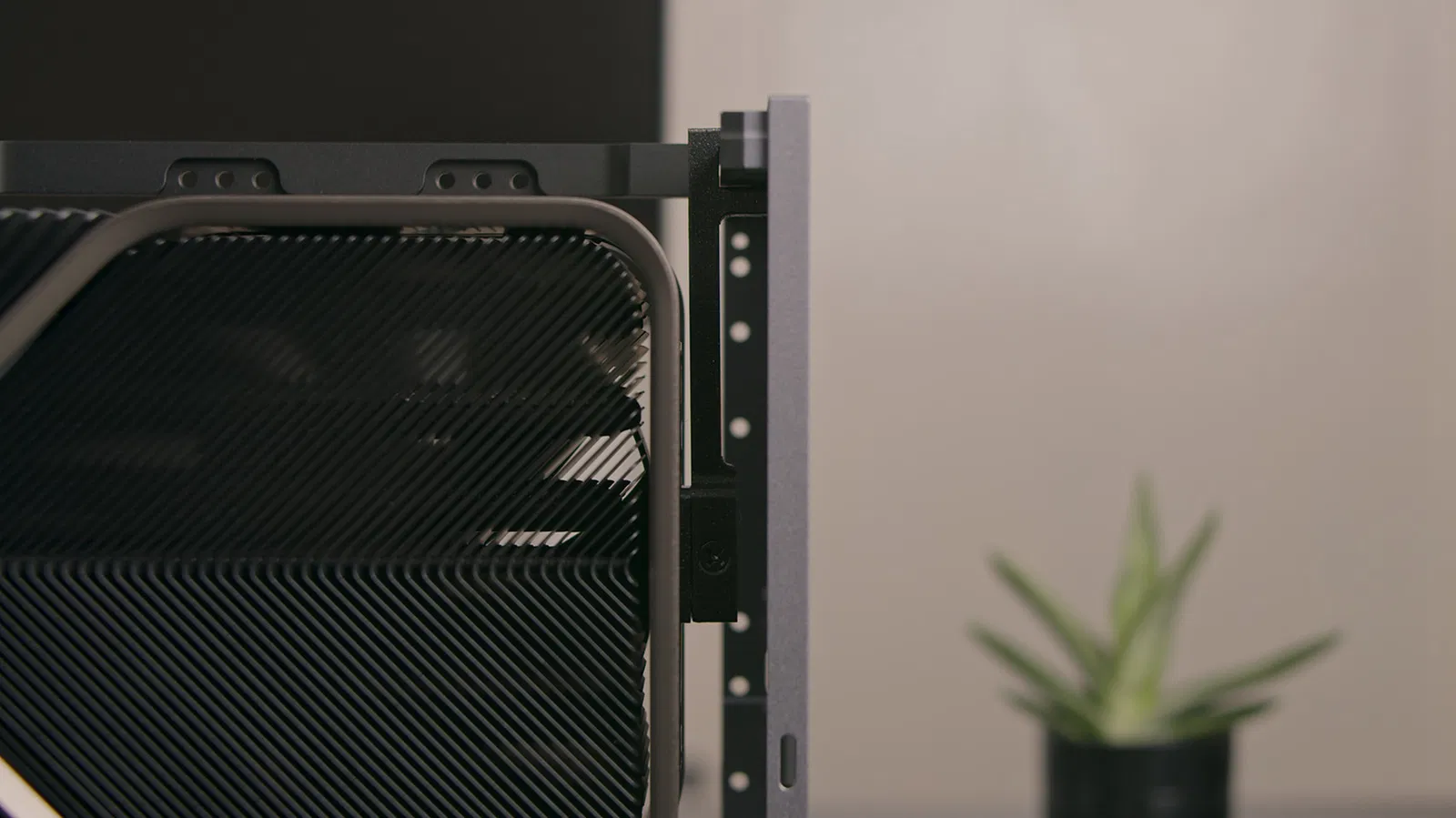

3. Trượt thanh Bracket vào, móc nó vào chốt của GPU Mount.

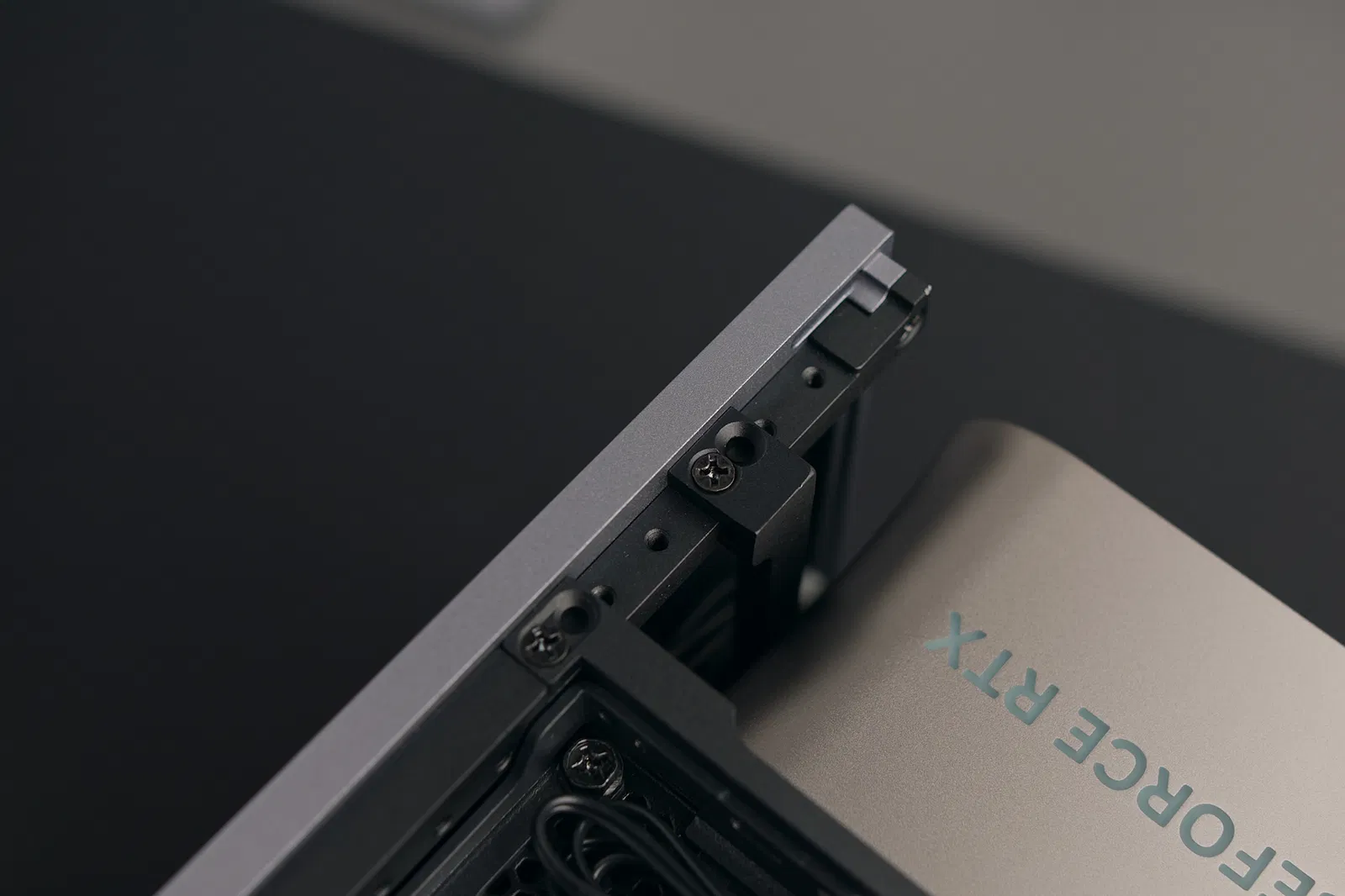

4. Cố định Bracket vào mặt trước của case bằng lỗ vít phù hợp với cấu hình của bạn.

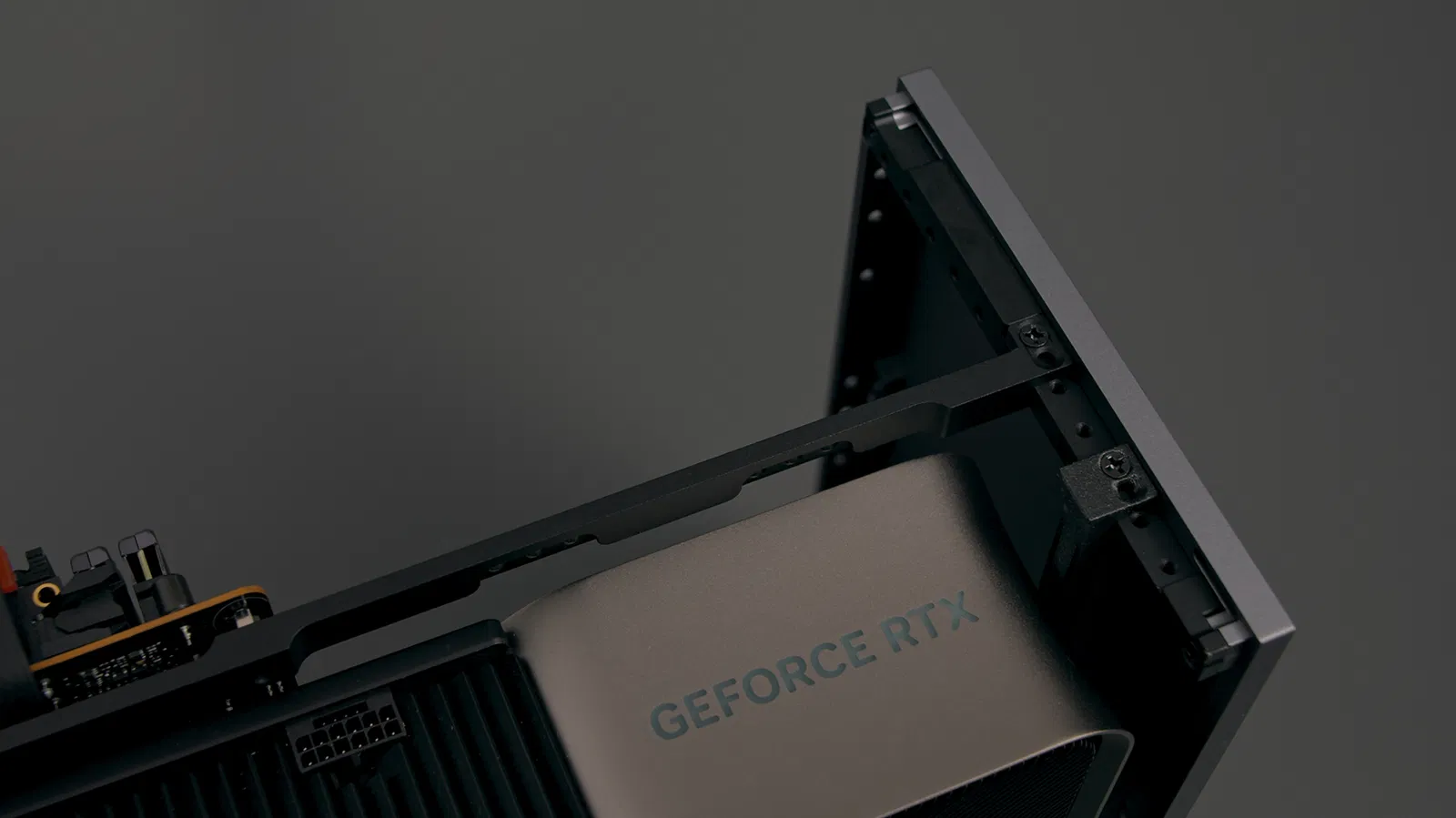

5. Cuối cùng, dùng ốc M3x8 để cố định Bracket vào GPU Mount.

Gia công CNC & lưu ý

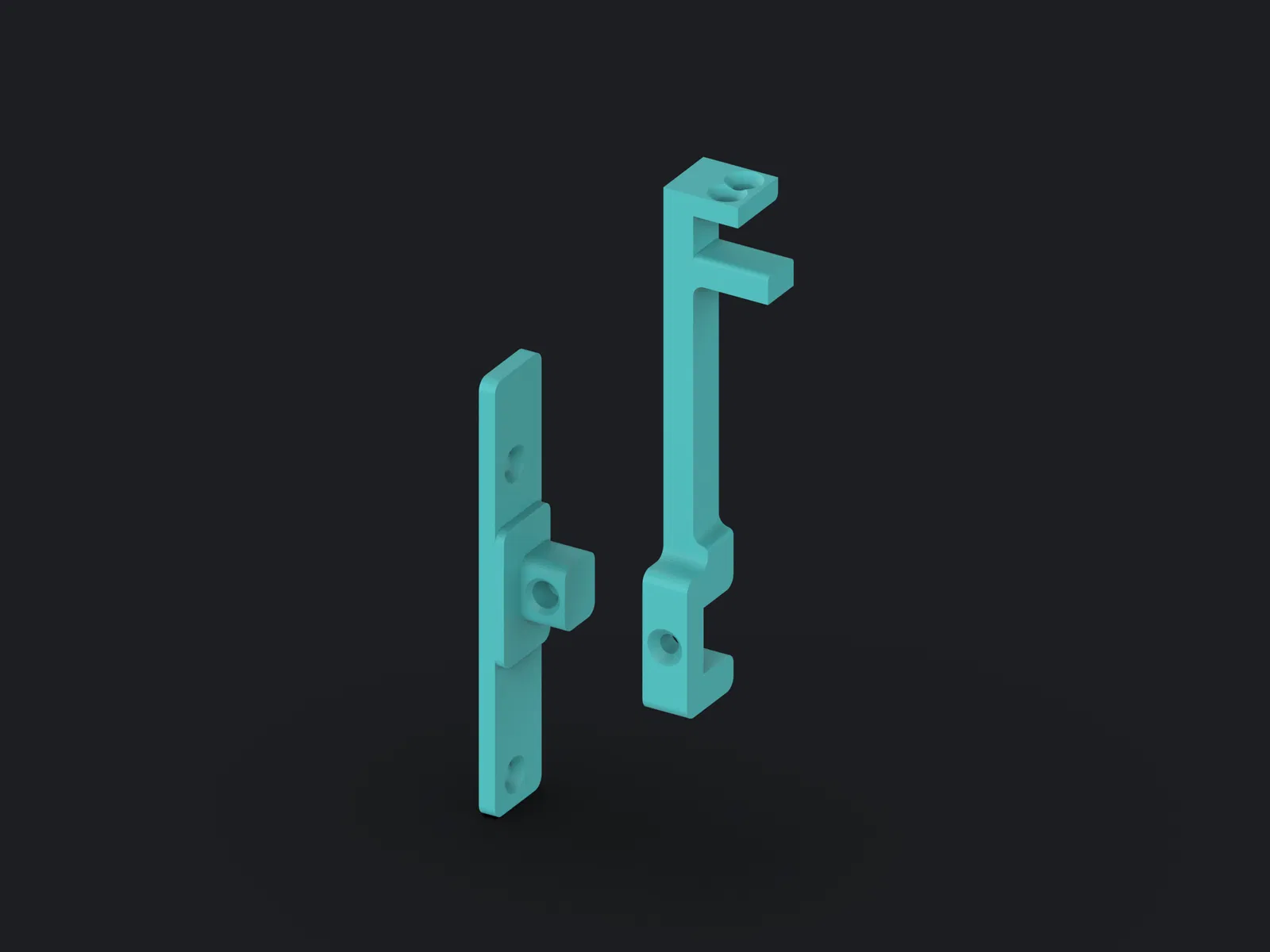

• Phần GPU Bracket cần phải taro ren. Hãy kiểm tra bản vẽ kỹ thuật .PDF đi kèm và gửi cho đơn vị gia công của bạn.
• Đừng siết quá chặt khi gắn GPU Bracket vào GPU.

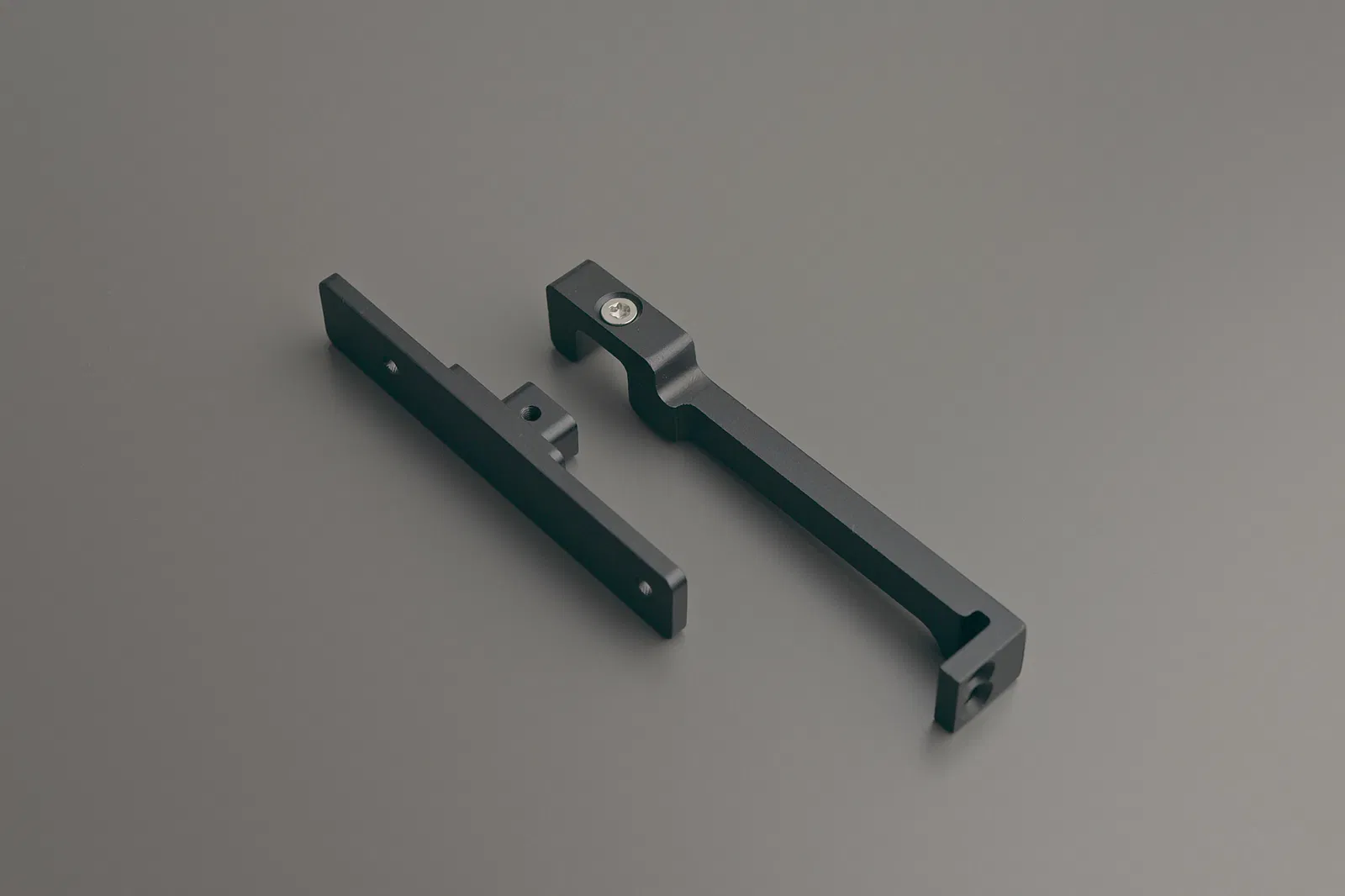

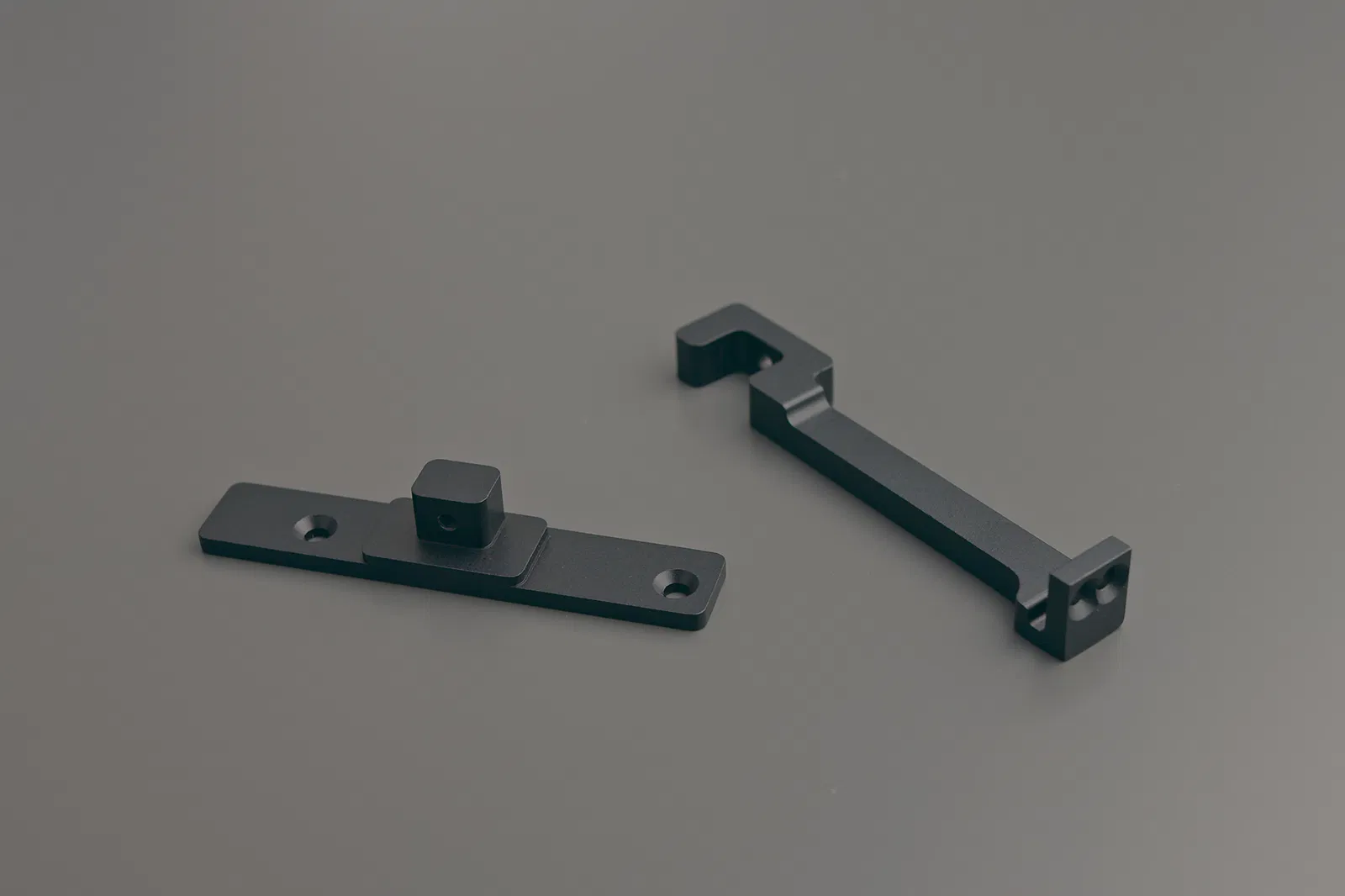

• Mình gia công bracket CNC tại JLCPCB (xem ảnh). Sau khi gia công xong đã được xử lý bắn cát và nhuộm đen (anodizing).

Câu hỏi thường gặp:

Có dùng được với 4080 Super không? Có.

Có dùng được cho NCASE T1 v2.5 không? Có.

Có dùng được cho T1 v1.1 không? Không, hãy dùng thay thế.
