Hộp đựng nam châm tùy chỉnh (OpenSCAD)

Cập nhật

Thiết kế này đã được thay thế bởi .

Với bộ tạo OpenSCAD này, bạn có thể tự thiết kế một chiếc hộp đựng nam châm theo ý thích.

Để sử dụng, bạn chỉ cần thiết lập kích thước nam châm:

• Chiều dài hộp được xác định bởi chồng nam châm dài nhất của bạn. {Hộp của mình trong file đi kèm dài 100mm.}

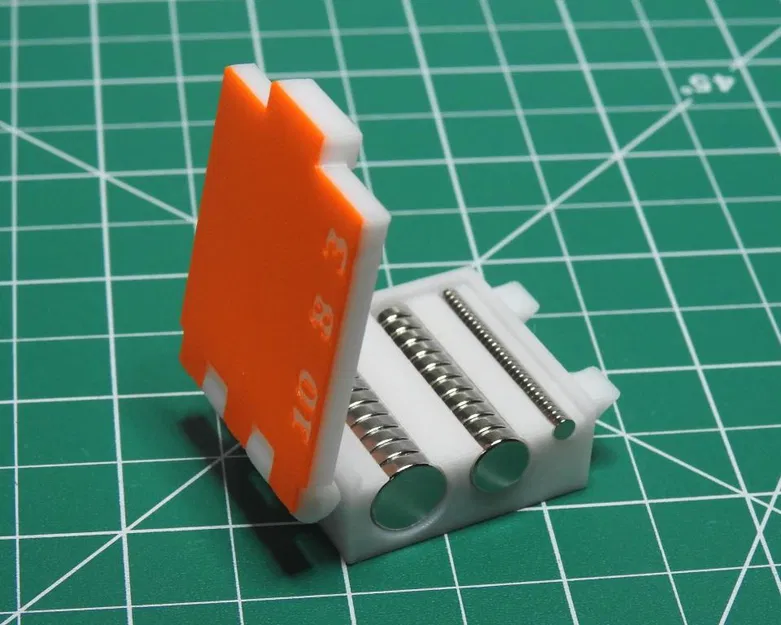

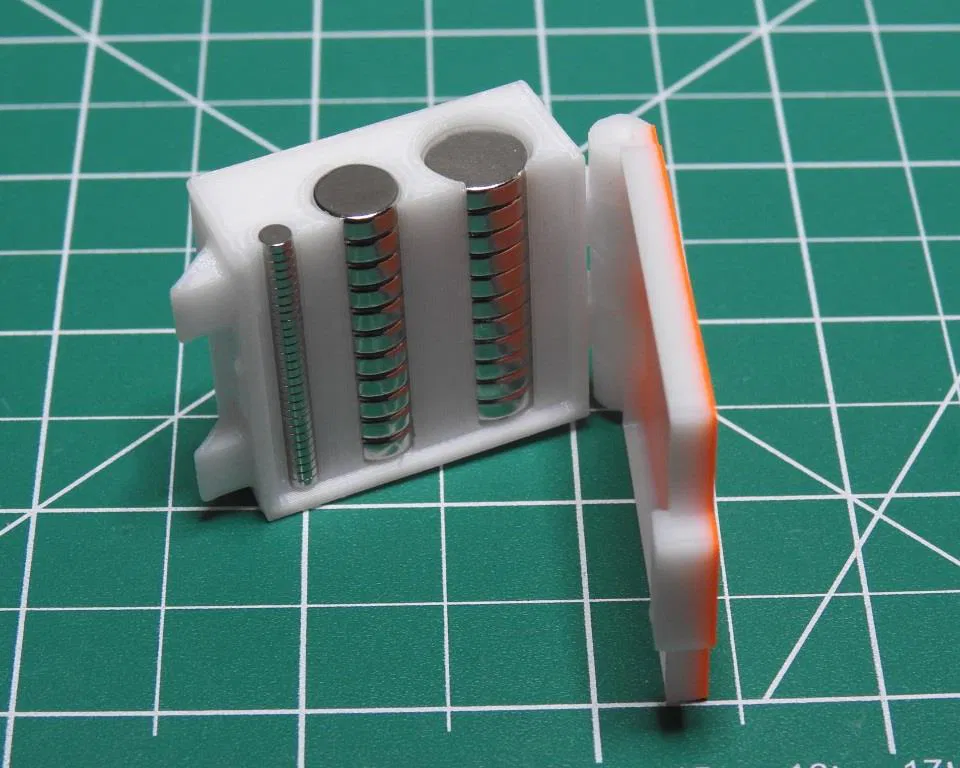

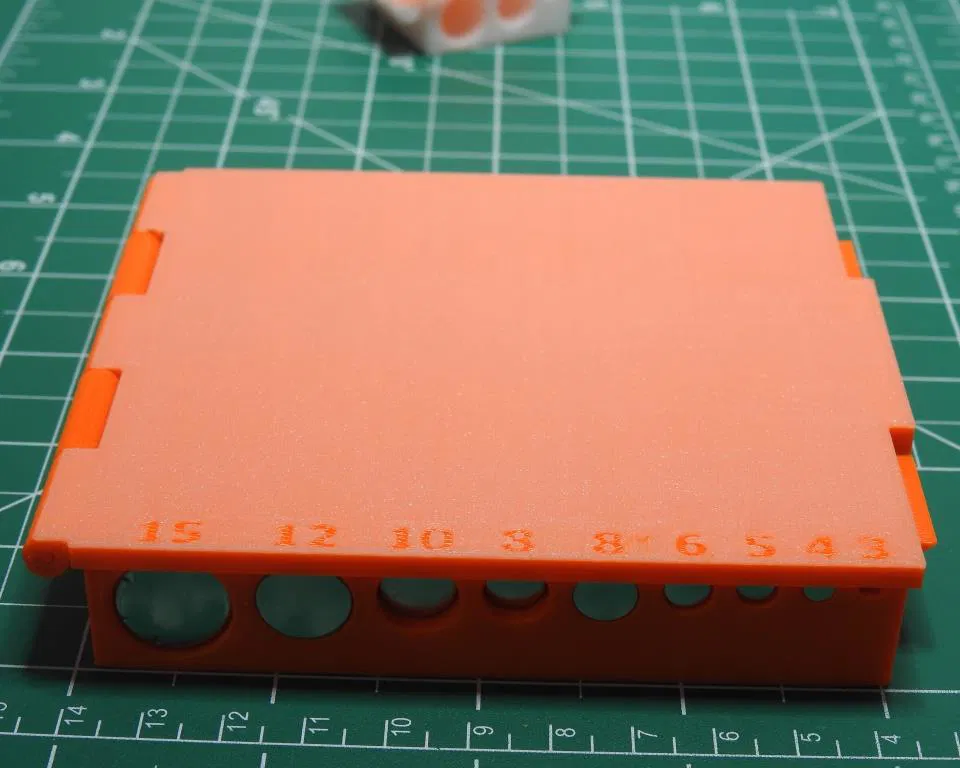

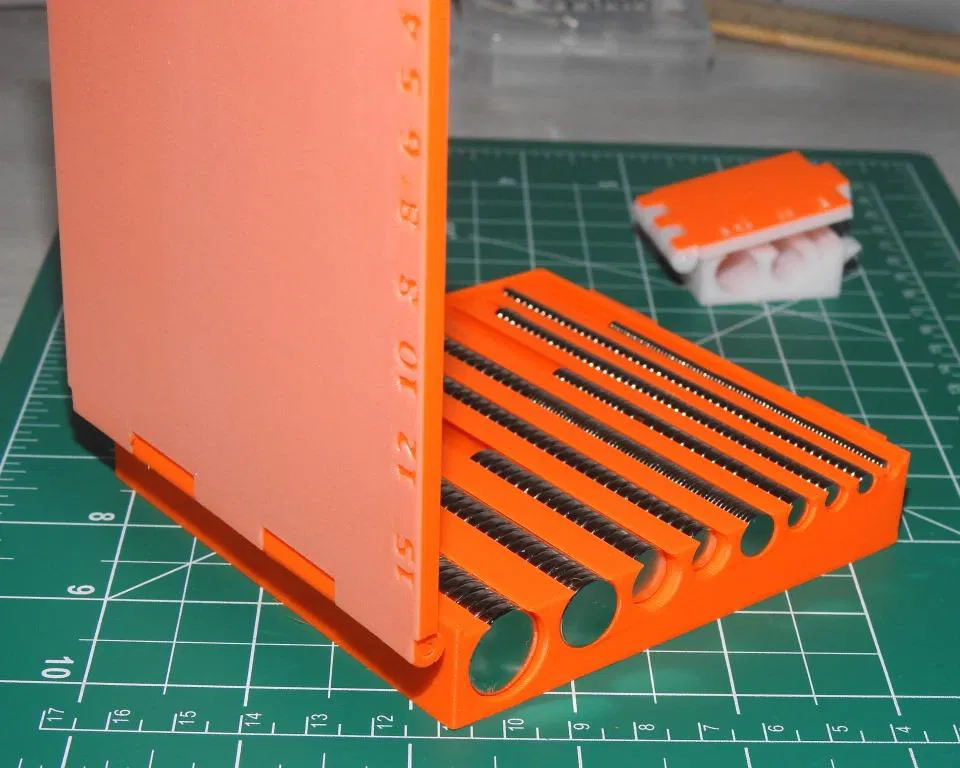

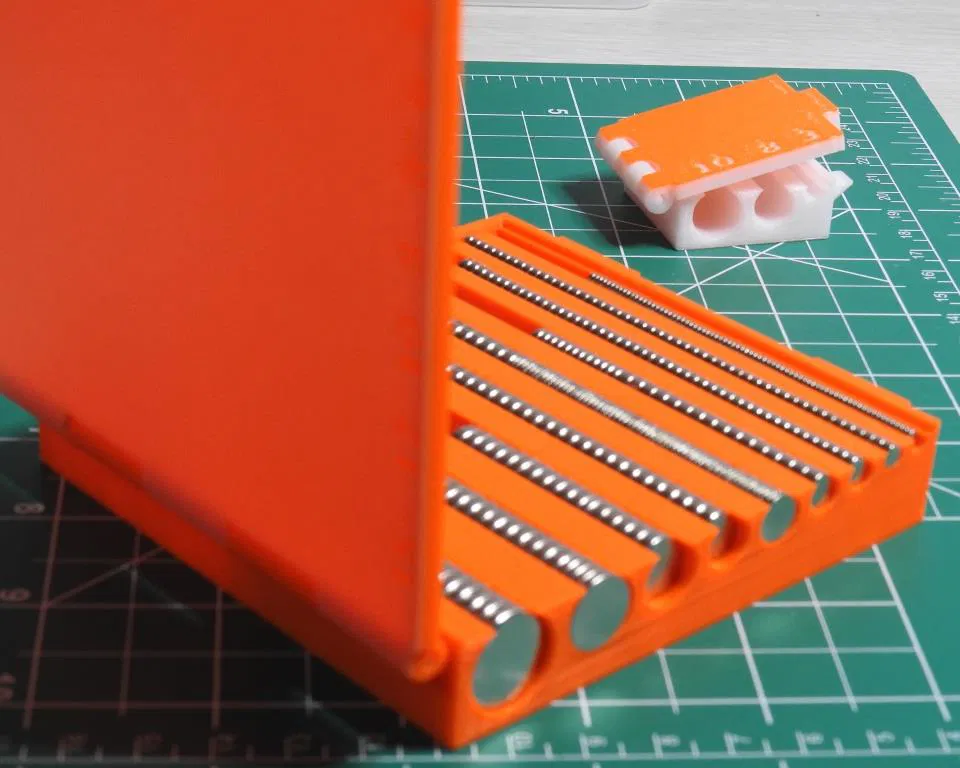

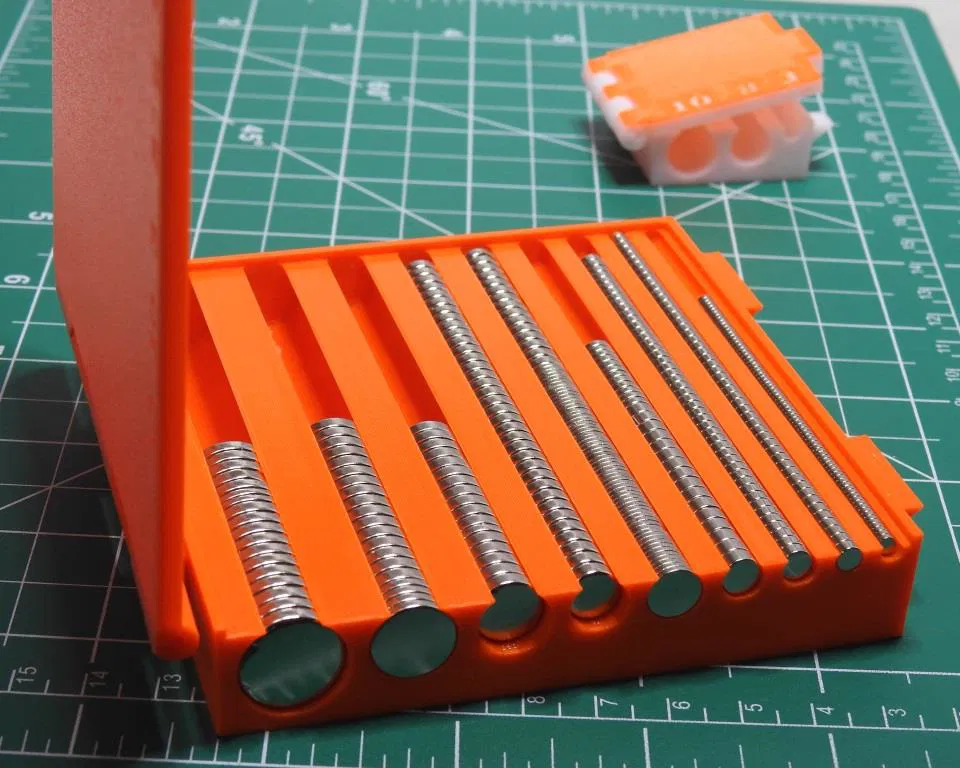

• Chiều rộng hộp được tự động tính toán dựa trên danh sách nam châm của bạn. Hãy nhập đường kính các loại nam châm (cách nhau bằng dấu phẩy) theo thứ tự bạn muốn và thiết lập khoảng cách giữa chúng. {Hộp của mình sử dụng các kích thước 15, 12, 10, 8, 8, 6, 5, 4, 3 với khoảng cách là 3, tổng cộng khoảng 100mm.}
• Chiều cao hộp được tự động thiết lập dựa trên đường kính của viên nam châm lớn nhất.

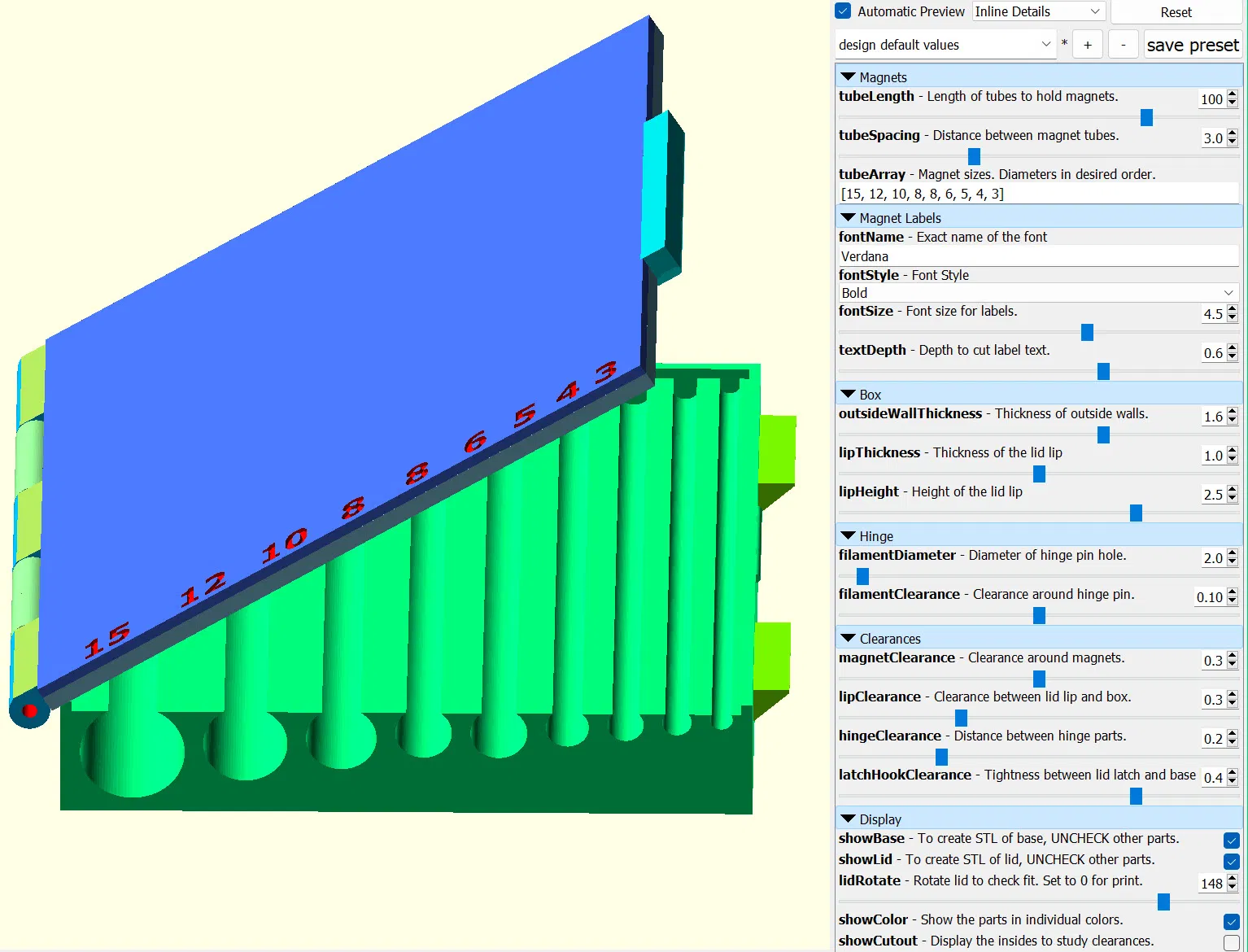

Bạn có thể tùy chỉnh thêm hộp với các thông số sau:

• Chọn font chữ, kích thước và kiểu dáng cho nhãn trên nắp hộp.
• Thiết lập chiều cao gờ để giữ nam châm không bị rơi khi đóng nắp.

Một số cài đặt nâng cao:

• Thay đổi đường kính chốt bản lề.
• Thiết lập tất cả các khe hở kỹ thuật quan trọng.

Các công cụ hỗ trợ thiết kế:

• Xoay nắp để kiểm tra độ khớp.
• Sử dụng tính năng cắt (cutout) để kiểm tra các khe hở.
• Tùy chọn ẩn/hiện nắp hoặc đế để xem rõ từng chi tiết.

Khi bạn đã sẵn sàng tạo file STL, hãy xoay nắp ra và chọn xuất từng phần đế và nắp riêng biệt.

Lưu ý khi Slicing

Khu vực bản lề cần phải là khối đặc - trong PrusaSlicer, hãy đặt "solid infill threshold area" ít nhất là 200 (xem file 3MF của mình).

Lưu ý khi In

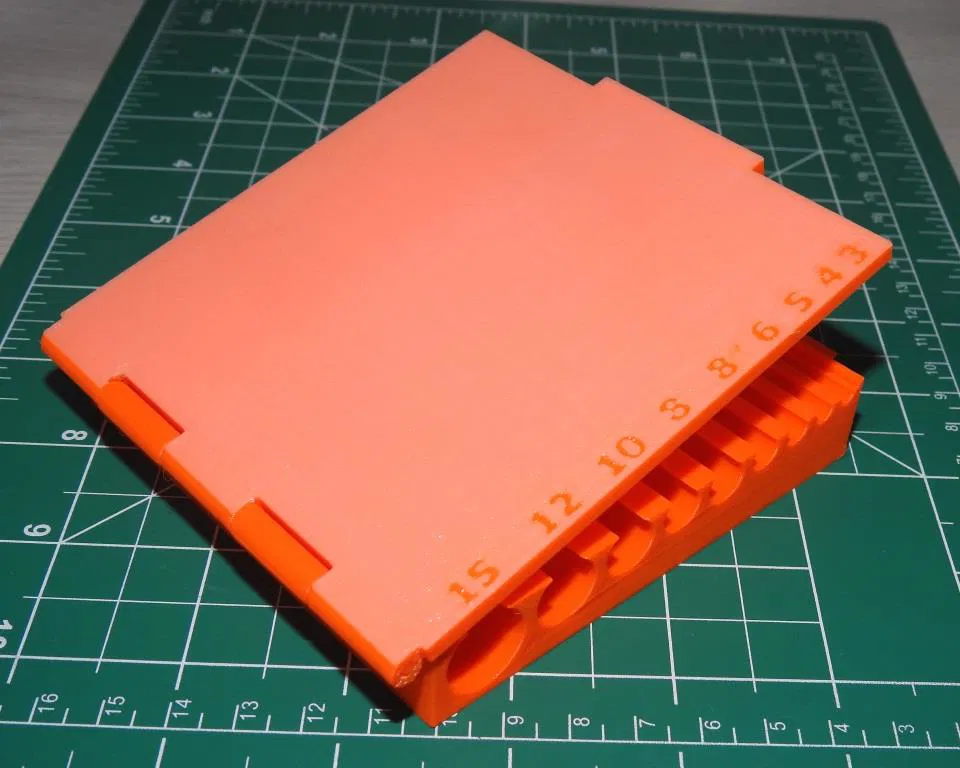

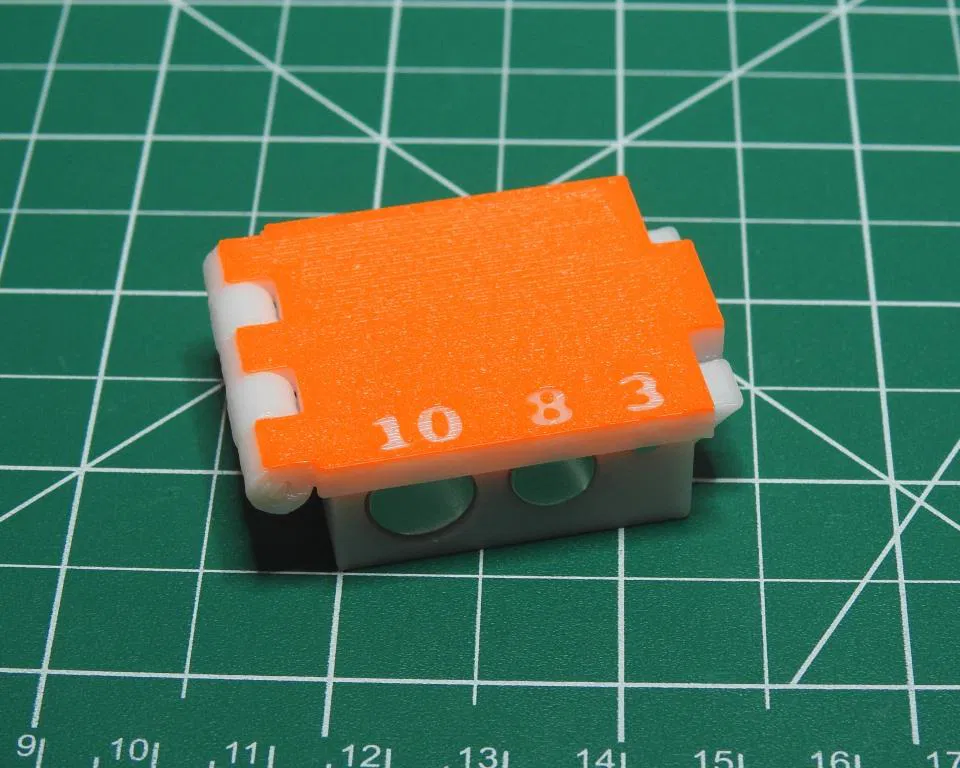

Mình đã in nắp 2 màu để các nhãn kích thước nổi bật hơn. Mình dùng độ sâu font chữ 0.6mm – nếu bạn in màu sáng trên nền tối thì có thể tăng giá trị này lên.

Lưu ý thiết kế

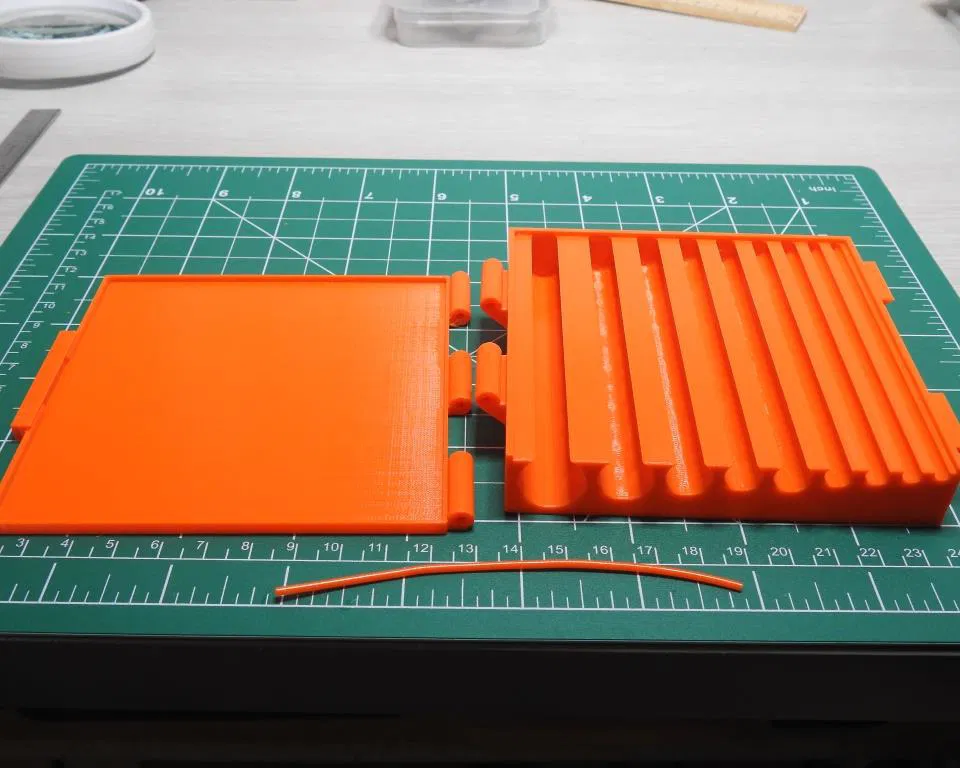

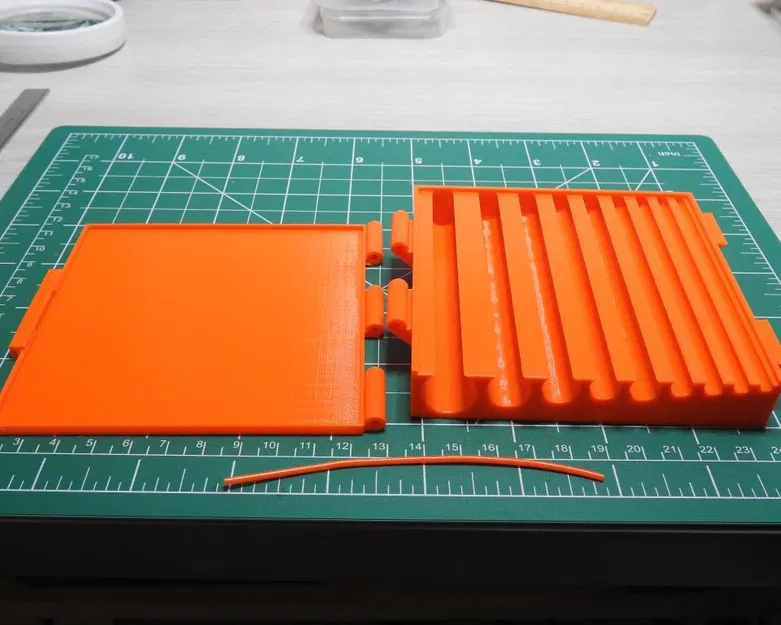

Mình chọn thiết kế nắp và đế tách rời thay vì in liền khối để bạn có thể tạo những chiếc hộp lớn hơn mà vẫn vừa với bàn in của mình.

Lắp ráp

Chiếc hộp này được thiết kế để sử dụng một đoạn sợi nhựa làm bản lề (xem hướng dẫn của mình). Bạn cũng có thể thay đổi đường kính bản lề (lên đến 4mm) và sử dụng vật liệu khác như thanh kim loại hoặc dây thép.

Sử dụng OpenSCAD và Customizer

Nếu bạn mới bắt đầu sử dụng OpenSCAD và chỉnh sửa thông số, mình có đính kèm hướng dẫn có thể giúp ích cho bạn.
