Hộp đựng đồ dùng có thể tùy chỉnh thông số (Parametric Organizer Case)

Các thông số Hộp đựng này hoàn toàn có thể tùy chỉnh. Bạn có thể thay đổi các thông số sau:

• Width → chiều rộng bên trong của hộp
• Length → chiều dài bên trong của hộp
• Height → chiều cao bên trong của đáy hộp
• Divsions Length → số lượng vách ngăn theo chiều dài
• Divisions Width → số lượng vách ngăn theo chiều rộng
• Hinge Diameter → đường kính trục cho bản lề và chốt
• Hinge Tolerance → khoảng hở thêm vào đường kính bản lề
• Top Offset → chiều cao bên trong bổ sung cho phần nắp. Tổng chiều cao nắp có thể kiểm tra tại “top_height”

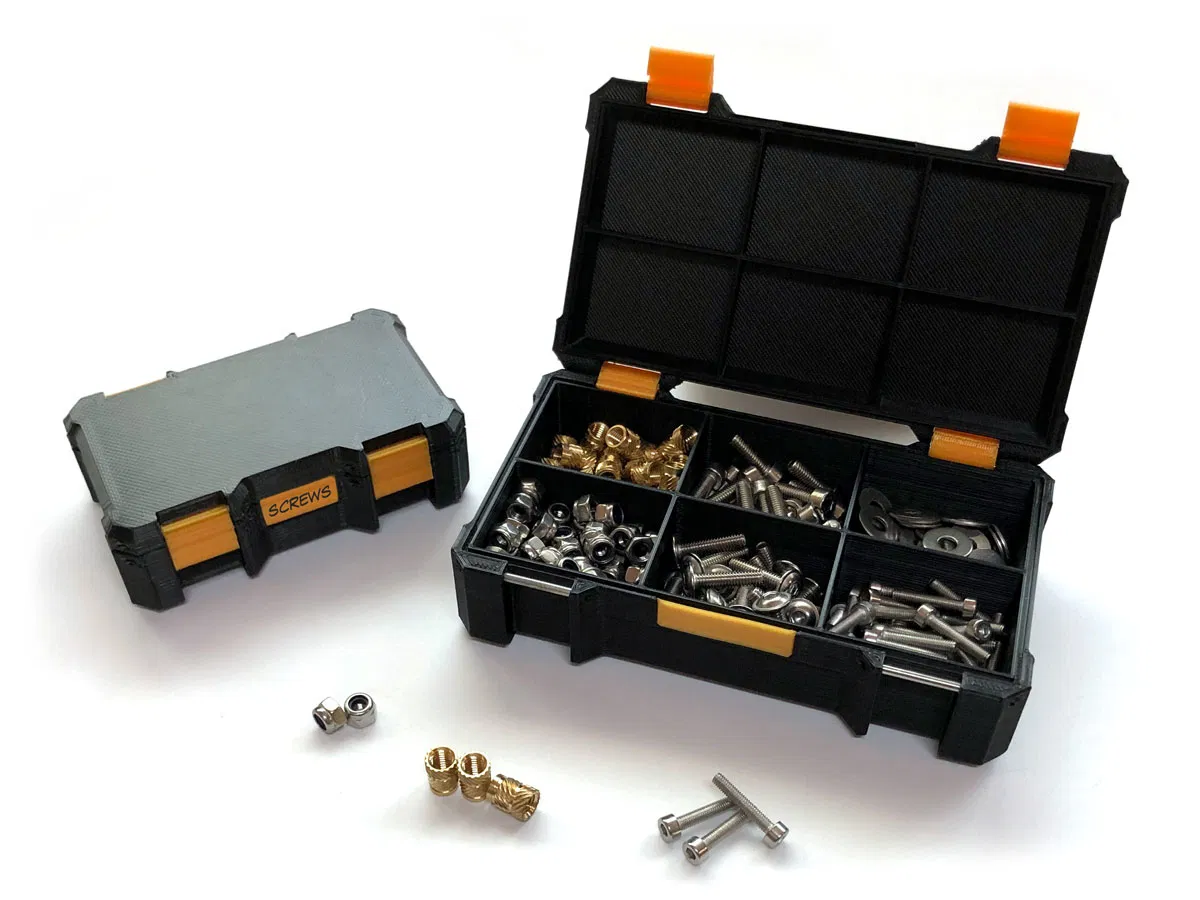

File mẫu (Demo) Các file STL mẫu mà tôi đã tải lên sẽ in ra một chiếc hộp kích thước 120x60x25mm với 6 ngăn, sử dụng thanh thép 2mm làm trục cho bản lề và chốt. Tôi đã tận dụng phần đuôi của đinh tán để làm trục.

Khối kiểm tra (Testblock) Trong file Fusion cũng có một khối kiểm tra. Với khối này, bạn có thể thử nghiệm độ dung sai cho trục mà không cần in toàn bộ mô hình. Các khớp nên giữ chặt mà không làm tách lớp. Các lỗ ở phần chốt và bản lề sẽ tự động được làm rộng ra theo thông số “Hinge Tolerance” để chúng có thể xoay linh hoạt.

Vách ngăn và ngăn chứa Bạn có thể thêm bao nhiêu vách ngăn tùy ý theo cả hai hướng, hoặc đặt giá trị bằng 0 nếu muốn một chiếc hộp trống không có ngăn.

Nhãn dán (Label) Sẽ có một nhãn dán có thể tháo rời được tạo ra, bạn có thể dùng bút đánh dấu viết lên đó. Nếu không cần nhãn này, chỉ cần xóa hai nhóm cuối cùng trong dòng thời gian (timeline) của file Fusion. Việc này có thể cần thiết nếu hộp của bạn quá nhỏ khiến nhãn trở nên quá ngắn.
