Dao trổ (Xacto) rút gọn

lưu ý quan trọng
- độ khít của các chi tiết rất cao, máy in của bạn cần phải được cân chỉnh thật chuẩn
- nên dùng trình tạo đường biên (perimeter generator) kiểu "classic" để có ren ốc tốt nhất
- hãy thử in các Original models used in this remix trước
- để đạt kết quả tốt nhất, hãy in từng bộ phận riêng lẻ
- hãy dùng thử lưỡi dao nhựa đi kèm để lắp ráp nhằm tránh bị thương
thiết lập in
- sử dụng thiết lập mặc định 0.20mm QUALITY trong PrusaSlicer
  - avoid crossing perimeters: khuyến khích bật
  - đường kính vòi phun (nozzle): 0.40 mm
  - chiều cao lớp in: 0.20
  - chất liệu: PETG
  - hỗ trợ (supports): không
  - brim: không
  - infill: 20%
- collar (vòng đệm)
  - classic perimeter generator: khuyến khích sử dụng
  - perimeters: 3 hoặc 4
- chuck (đầu kẹp)
  - classic perimeter generator: khuyến khích sử dụng
  - perimeters: 4
- spindle (trục)
  - perimeters: 4
- handle (tay cầm)
  - perimeters: 3
- grip, break và knob (tay nắm, phanh và núm)
  - chất liệu: PETG hoặc PLA
  - perimeters: 3
- test_blade (lưỡi dao thử)
  - sử dụng thiết lập mặc định 0.10mm DETAIL trong PrusaSlicer

bạn có thể cần vệ sinh phần ngàm của đầu kẹp (chuck)
- dùng một lưỡi dao Xacto luồn vào giữa các khe ngàm
  - làm cẩn thận để không làm gãy các chi tiết ;-)
vặn vòng đệm (collar) vào đầu kẹp (chuck)
- đảm bảo vòng đệm hướng đúng chiều
- vặn theo chiều kim đồng hồ để siết chặt đầu kẹp (và cố định lưỡi dao)
- vặn ngược chiều kim đồng hồ để nới lỏng đầu kẹp (và tháo lưỡi dao)

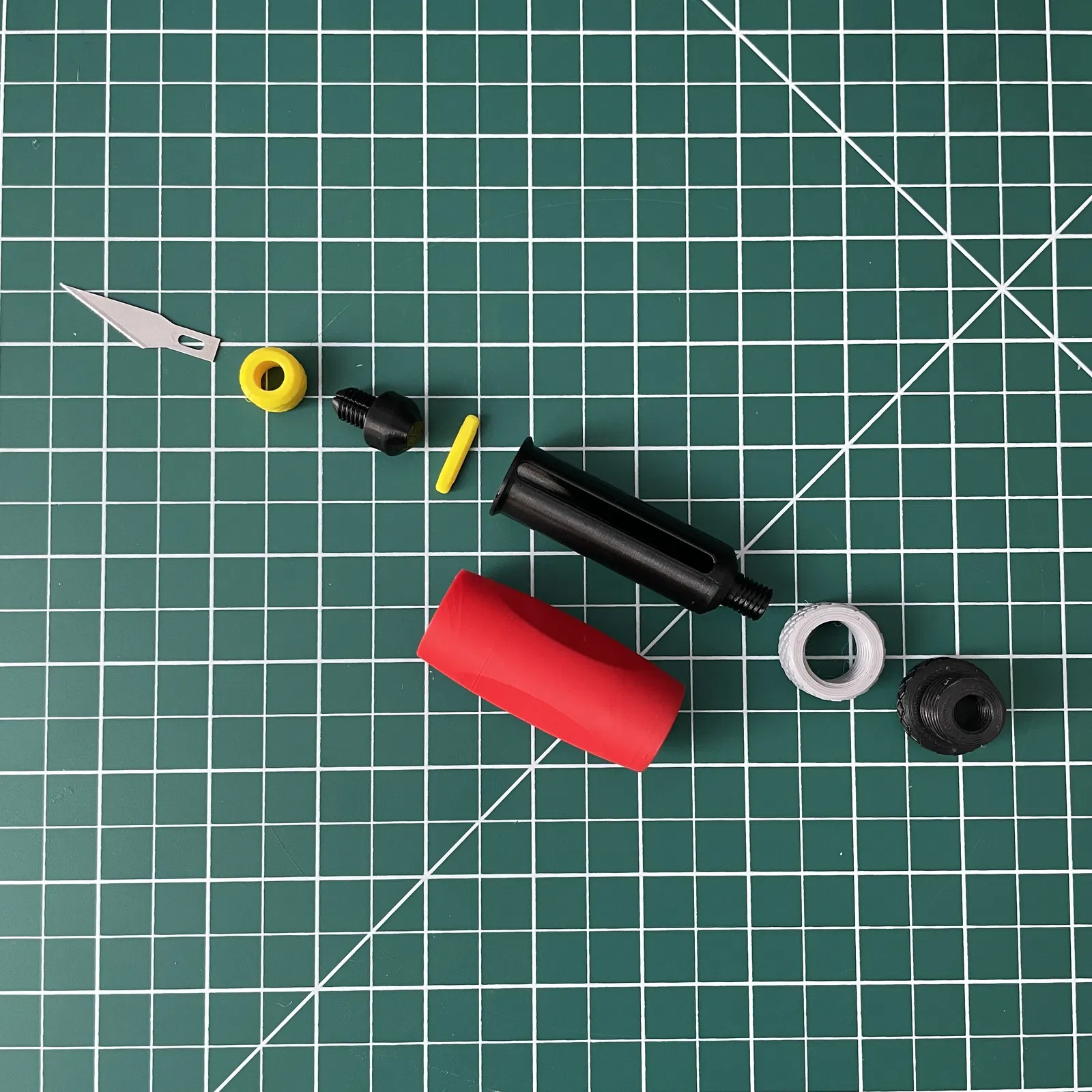

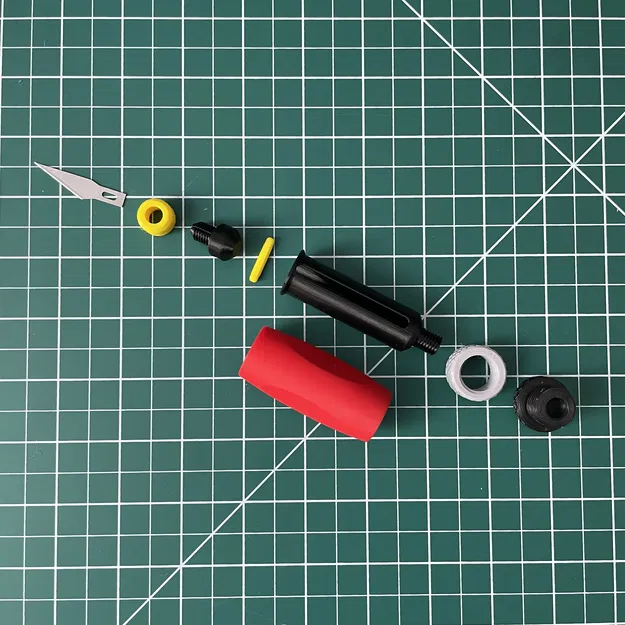

đưa đầu kẹp vào tay cầm và luồn trục (spindle) vào trong đầu kẹp
lồng tay cầm vào phần tay nắm (grip)
vặn (theo chiều kim đồng hồ) phanh (vòng màu xám) vào núm vặn màu đen
vặn (ngược chiều kim đồng hồ) cụm núm vặn vào tay cầm
lắp lưỡi dao vào phần ngàm
- đảm bảo lưỡi dao đã nằm đúng khe
- siết chặt đầu kẹp cho đến khi lưỡi dao cố định

thu/mở lưỡi dao
- một tay giữ chặt phần tay nắm (grip)
  - tay kia vặn cụm núm theo chiều kim đồng hồ hoặc ngược lại

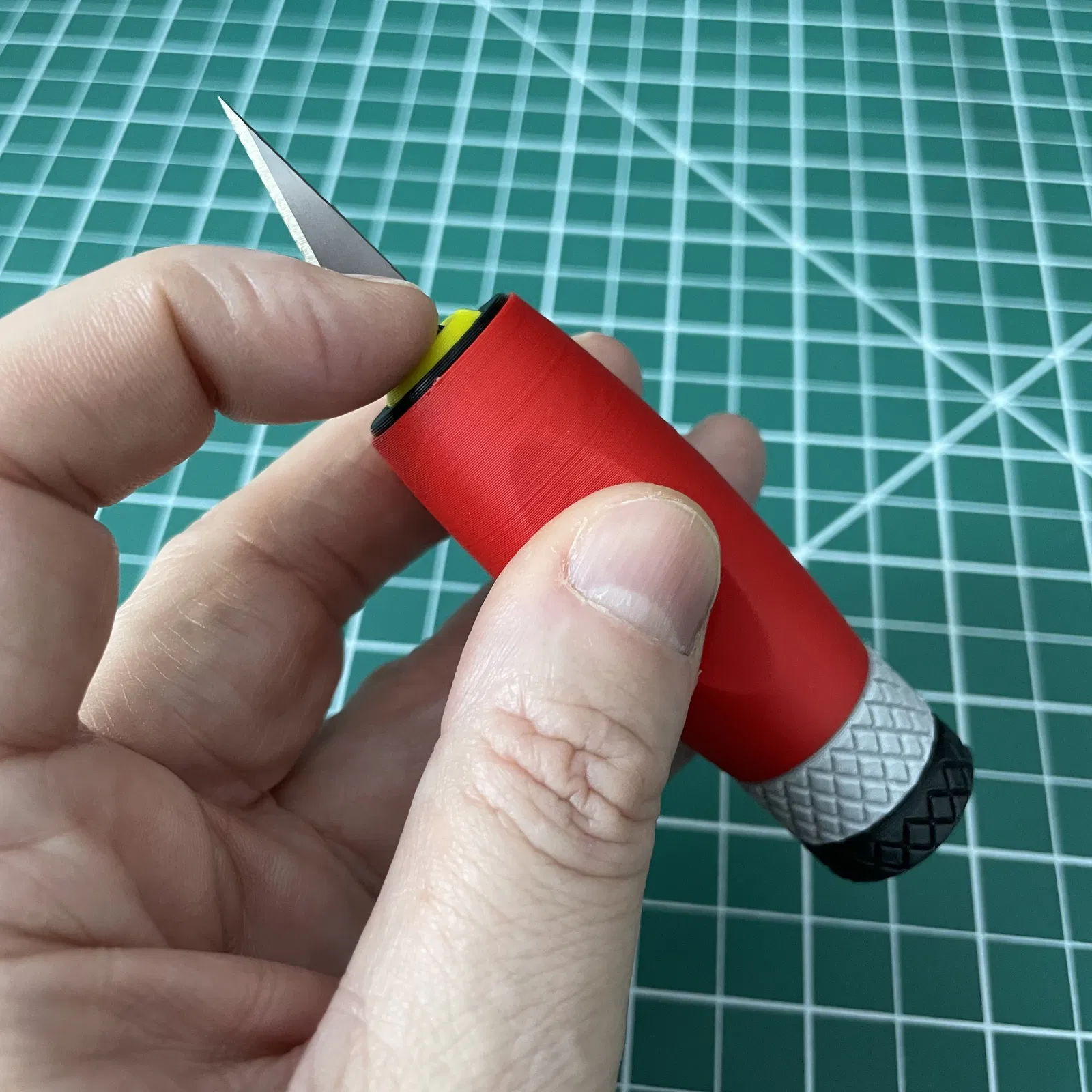

khóa lưỡi dao tại vị trí cố định
- một tay giữ chặt phần tay nắm (grip)
  - đặt ngón trỏ dọc theo lưỡi dao và tì vào mặt trên của vòng đệm
    - mặt trên vòng đệm phải phẳng (nằm trong) so với mặt trên tay cầm
  - dùng tay kia vặn phanh (vòng màu xám) theo chiều kim đồng hồ cho đến khi chặt
mở khóa lưỡi dao
- một tay giữ phanh (vòng màu xám)
  - tay kia vặn núm màu đen theo chiều kim đồng hồ cho đến khi phanh nhả ra
