TurtleFence cho BoxTurtle Enclosure - Các tấm Mesh Skirts

Mẫu BoxTurtle Enclosure 🥰 cực xịn đã ra mắt phiên bản cải tiến phần mặt trước và các tấm skirt, vì vậy mình cần điều chỉnh lại một chút cho bộ TurtleFence. Đây là các thành phần đã được chỉnh sửa: skirt mặt trước, miếng đệm (spacers) và các miếng lưới (mesh inserts) dạng kẹp khớp với vỏ máy… và tất nhiên là đã sẵn sàng cho Lane Control luôn nè!

Hỗ trợ mình: Nếu bạn thấy thích và muốn mình có thêm động lực😎: Hãy để lại một nút ❤ Like nhé

Chi tiết và Tùy chọn

True Mesh, Hybrid Mesh, Solid Mesh

Mesh

Hybrid Mesh

Solid Mesh

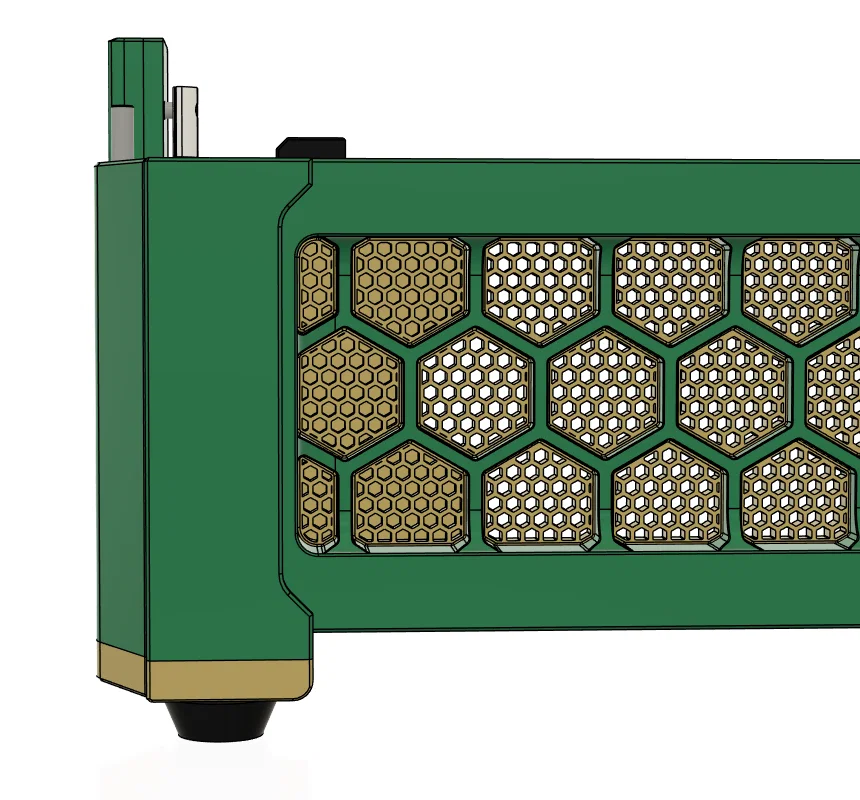

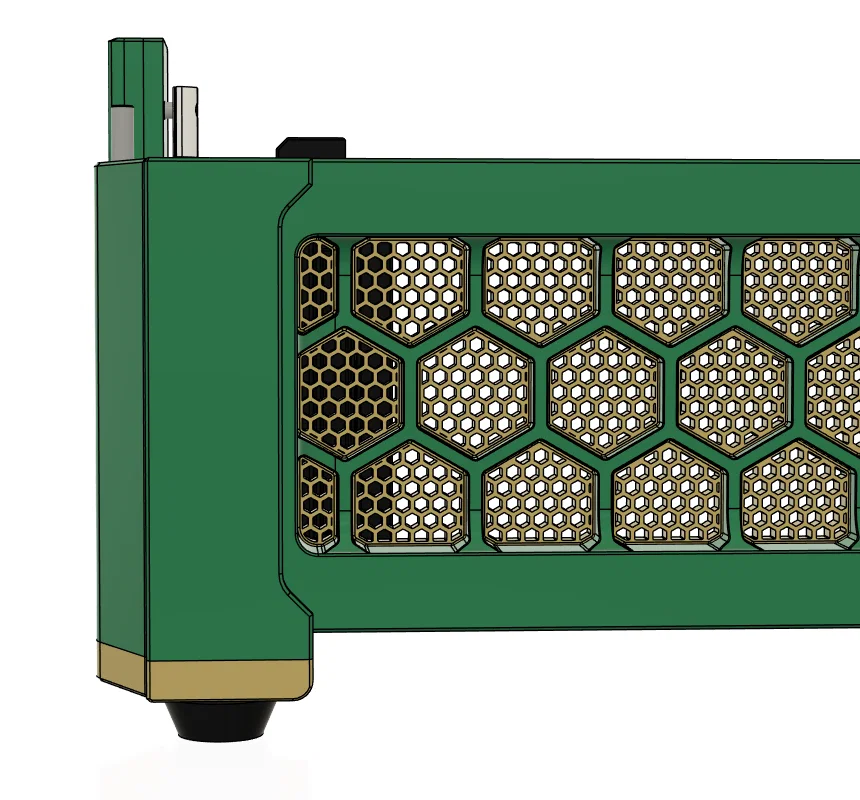

Ngoài hai lựa chọn mesh và solid mesh (như bản TurtleFence gốc), mình có thêm bản hybrid mesh:

• Phần lớn là lưới hở
• … nhưng có các hình lục giác đặc ở hai bên trái và phải nơi đặt miếng đệm bên trong. Nhìn sẽ thẩm mỹ và gọn gàng hơn nếu bạn thích kiểu lưới.

Front Skirt

Mình không thích bắt vít trực tiếp vào nhựa, mà chỗ này lại đủ không gian cho heat set inserts tiêu chuẩn nên mình đã làm thay đổi nhỏ này. Việc có 4 điểm bắt vít cứng cáp cũng sẽ tiện cho việc đi dây Lane Control sau này đấy.

Biến thể Mono (một mảnh) hoặc Multi-Part (nhiều mảnh)

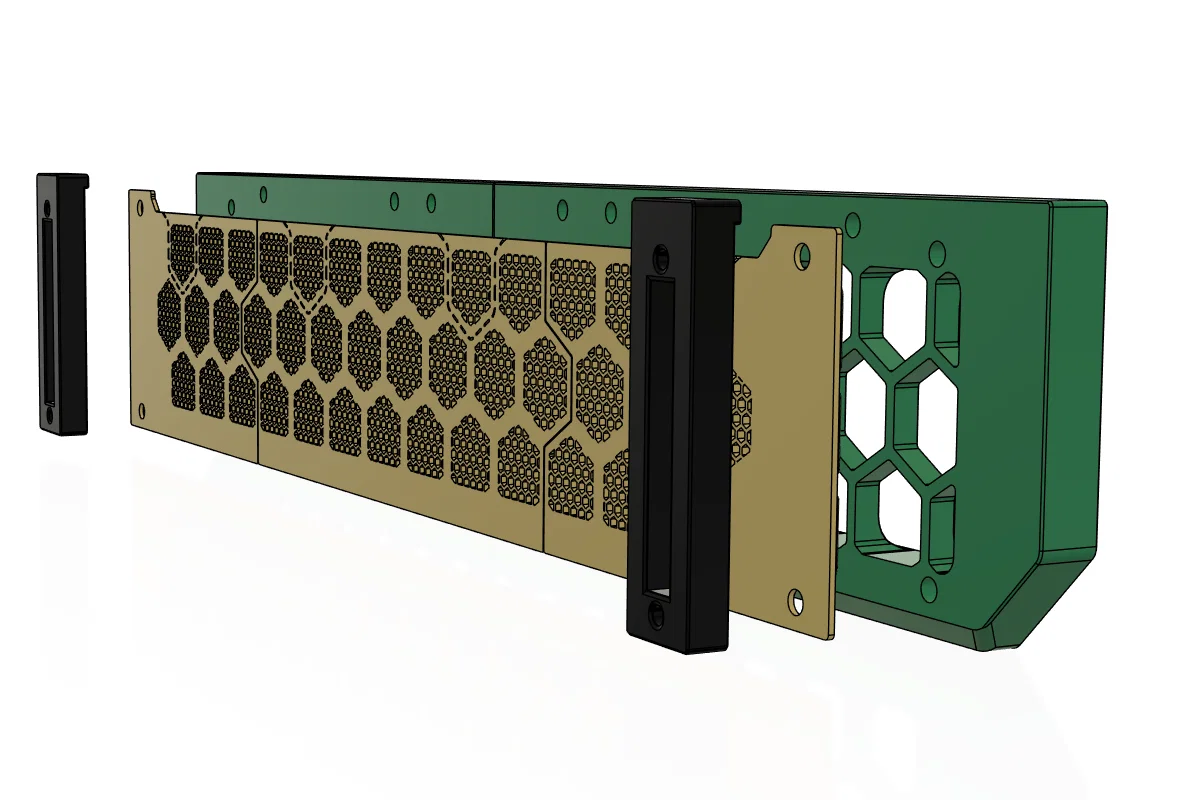

Skirt và miếng lưới có cả bản in một mảnh và nhiều mảnh. Đừng lo nếu bạn cần in bản nhiều mảnh: các miếng lưới được cắt ở vị trí khác với skirt, nên đường cắt sẽ không chạy qua lưới và sẽ không thấy vết nối sau khi lắp ráp.

Tùy chọn Lane Control

Standard

Pre-Cut

Lane Control Ready

Để hỗ trợ Lane Controls, mình có vài biến thể cho miếng ốp mặt trước:

• Standard: Dùng nếu bạn không định lắp Lane Controls
• Lane Control Pre-Cut: Dùng như bản thường nhưng được thiết kế để bạn dễ dàng cắt ra lắp Lane Controls bất cứ lúc nào.
• Lane Control Ready: Có sẵn lỗ chờ để lắp Lane Controls

Lưu ý: Nút bấm Lane Control tiêu chuẩn không vừa với mặt trước của bản này vì hàng lục giác trên cùng có hình dạng hơi khác. Nhưng mình đã thiết kế lại nút bấm cho phù hợp rồi.

Ngoài ra, vì skirt mặt trước được đẩy ra ngoài một chút nên bên trong có thêm không gian, mình đã thiết kế thêm nắp che dây và chỗ buộc dây rút giúp nút bấm trông chuyên nghiệp hơn hẳn.

Mình sẽ sớm đăng file, nếu bạn cần gấp thì cứ nhắn cho mình nhé.

Spacers

Miếng lưới làm dày thêm 1.2mm ở mặt trong, nên cần điều chỉnh lại các miếng đệm trái và phải. Hãy chắc chắn bạn in các miếng đệm từ model này chứ đừng dùng cái cũ nhé!

Tùy chọn thêm: Skirt Mount Spacer

Tùy vào loại nhựa, vật liệu có thể bị co rút khiến skirt không khít hoàn toàn vào khung nhôm, tạo ra khe hở.

Có một "Skirt Mount Spacer" (màu đỏ trong hình) để lấp đầy khe hở đó: Bạn hãy scale phần này trong slicer để đạt độ dày mong muốn! Có thể bạn sẽ cần vít dài hơn một chút.

In ấn: Không có gì đặc biệt, cứ in như các linh kiện khác của BoxTurtle thôi.

Multi-Part Skirts: Để phần nối giữa các mảnh không bị hở, mình thiết kế các miếng chèn để nối trực tiếp. Có thể bạn cần chà nhám nhẹ ở các bề mặt tiếp xúc nếu gặp hiện tượng "elephant foot" hay bị dư nhựa, nhưng mất chỉ vài giây thôi (và vết chà sẽ bị che khuất sau khi lắp).

Lắp ráp: Miếng lưới sẽ khớp vào skirt bằng lực ma sát. Nếu muốn chắc chắn hơn, bạn có thể chấm thêm một chút keo dán sắt. Đừng quên lắp 6 (hoặc 4 cho bản mono) heat set inserts M3 vào nhé (4 cái ở trên, 2 cái ở dưới cho khớp nối skirt bản nhiều mảnh).

BOM: 4 hoặc 6 heat set inserts M3 tiêu chuẩn Voron.
