TurtleFence - Mesh Skirts cho BoxTurtle

Mình chưa chắc là muốn làm phần skirts cho 🥰 BoxTurtle kiểu nào: làm đúng kiểu true mesh hay chỉ làm kiểu “nhìn giống mesh” nhưng in đặc cho chắc 🤔. Nên mình nghịch trong CAD để tách phần mesh thành một chi tiết riêng, đồng thời tối ưu vài chỗ, thêm hỗ trợ cho Lane Control và tùy biến lại Option Plate Rear Skirt.

Nếu bạn build BoxTurtle Enclosure:

Bộ Enclosure sẽ có front skirt khác, nhưng có bản cung cấp các phần phía trước bạn cần.

Để lại ❤ Like nếu bạn thật sự thích và dùng model này nha. Nó giúp mình có thêm Prusameters đổi filament cho các bản test print trong quá trình làm model để chia sẻ với mọi người!

Details and Options

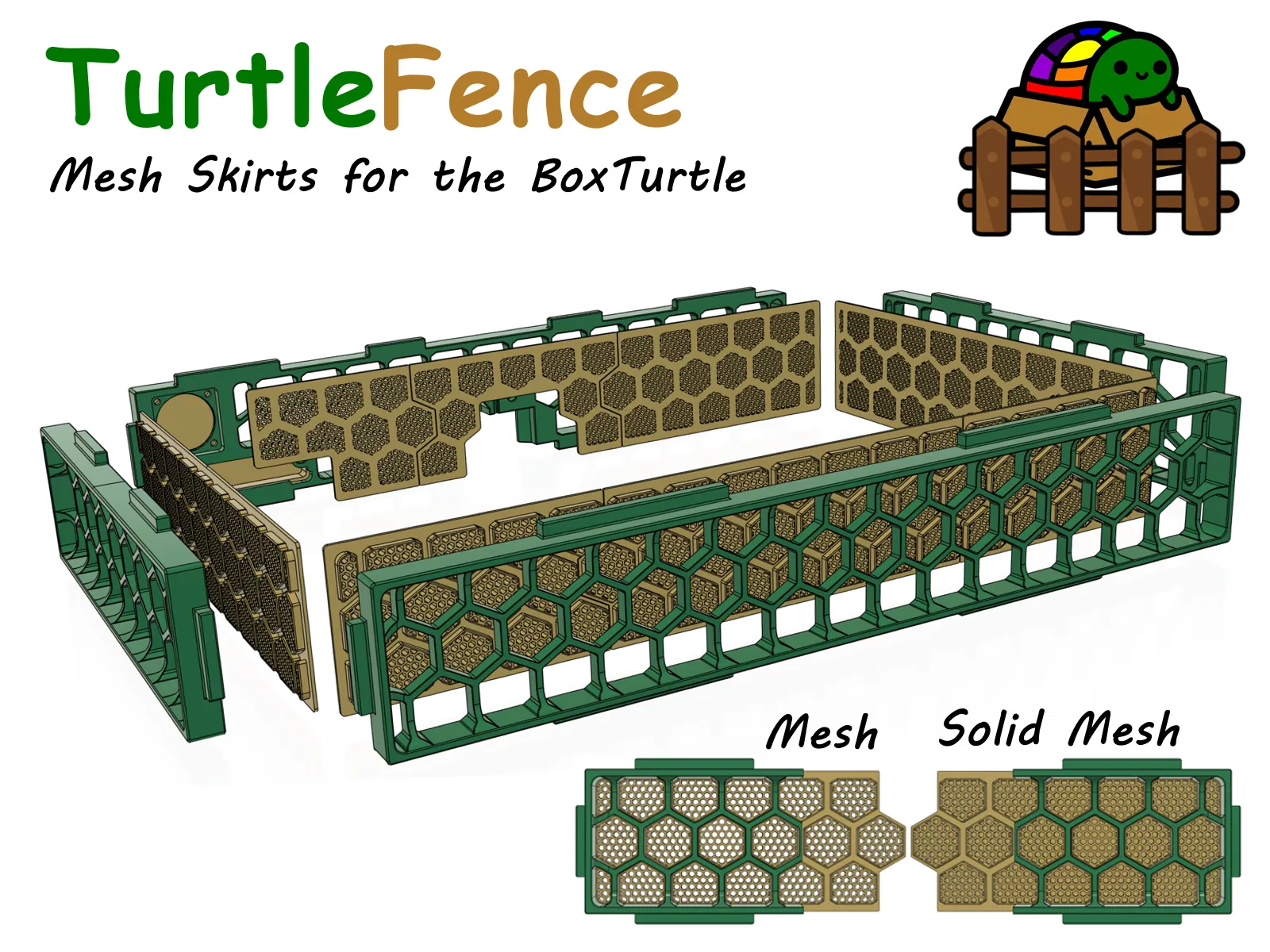

True Mesh vs. Solid Mesh

Bạn có thể chọn giữa 2 kiểu mesh:

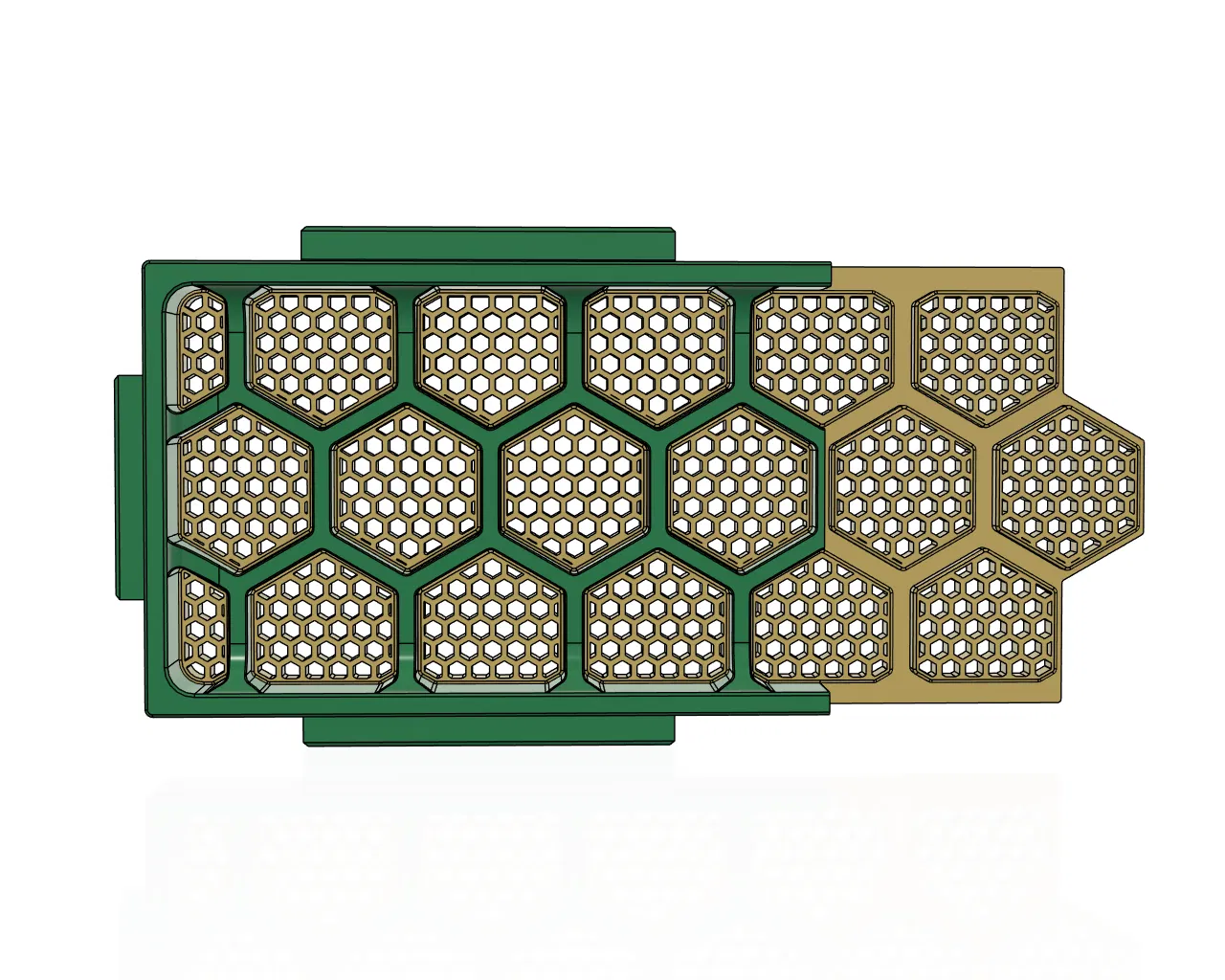

• Mesh tiêu chuẩn: khỏi nói nhiều, nhìn xuyên vào bên trong được

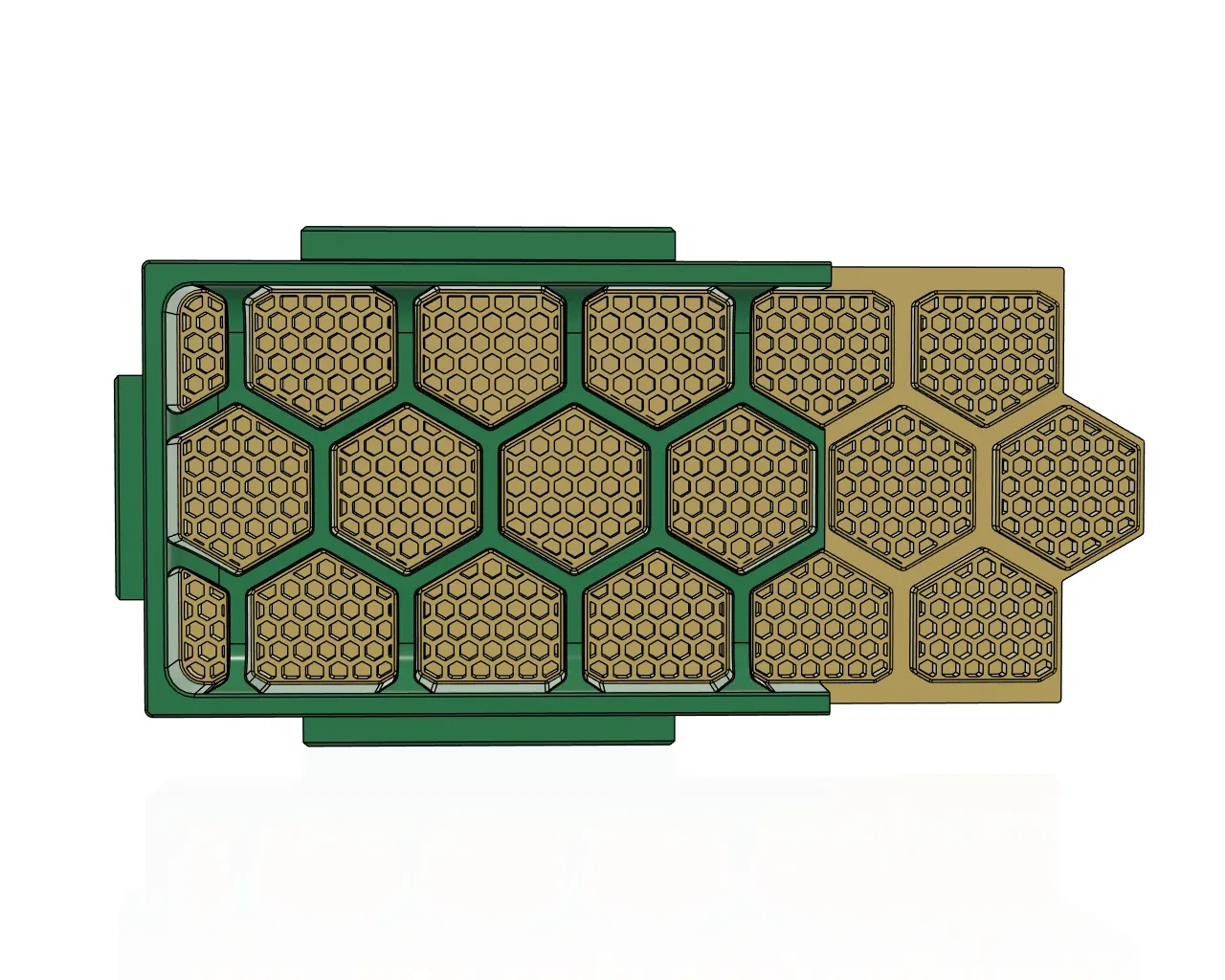

• … và tùy chọn Solid Mesh: vẫn giữ được look & feel kiểu mesh nhưng che kín mọi thứ bên trong.

Dù chọn kiểu nào thì phần skirt vẫn y chang nhau, nên bạn có thể đổi qua đổi lại và chọn cái bạn thích bất cứ lúc nào.

Mono hay Multi-Part

Front và rear skirts, cũng như tất cả inserts, đều có bản mono và bản multi-part. Nếu build plate của bạn cho phép thì nên in bản mono.

Mình không làm multi-part cho hai bên hông vì mình nghĩ đa số mọi người sẽ in mono được. Nhưng nếu bạn cần bản multi-part thì nhắn mình một tiếng.

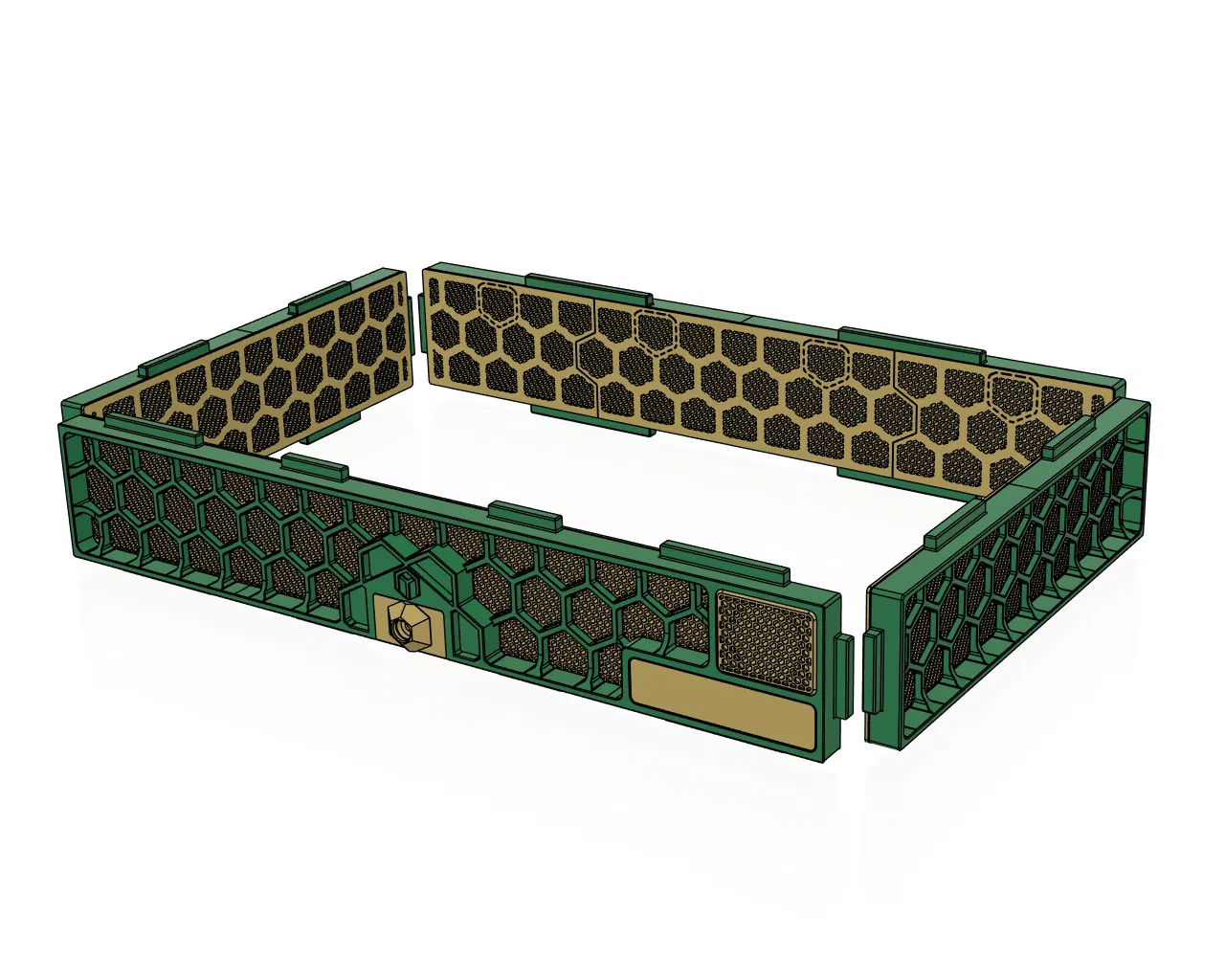

Lane Control Front Skirt Options

Standard

Pre-Cut

Lane Control Ready

Để sẵn sàng cho Lane Controls, mình tạo vài biến thể cho phần inserts của front skirt:

• Standard: Nếu bạn không dùng Lane Controls

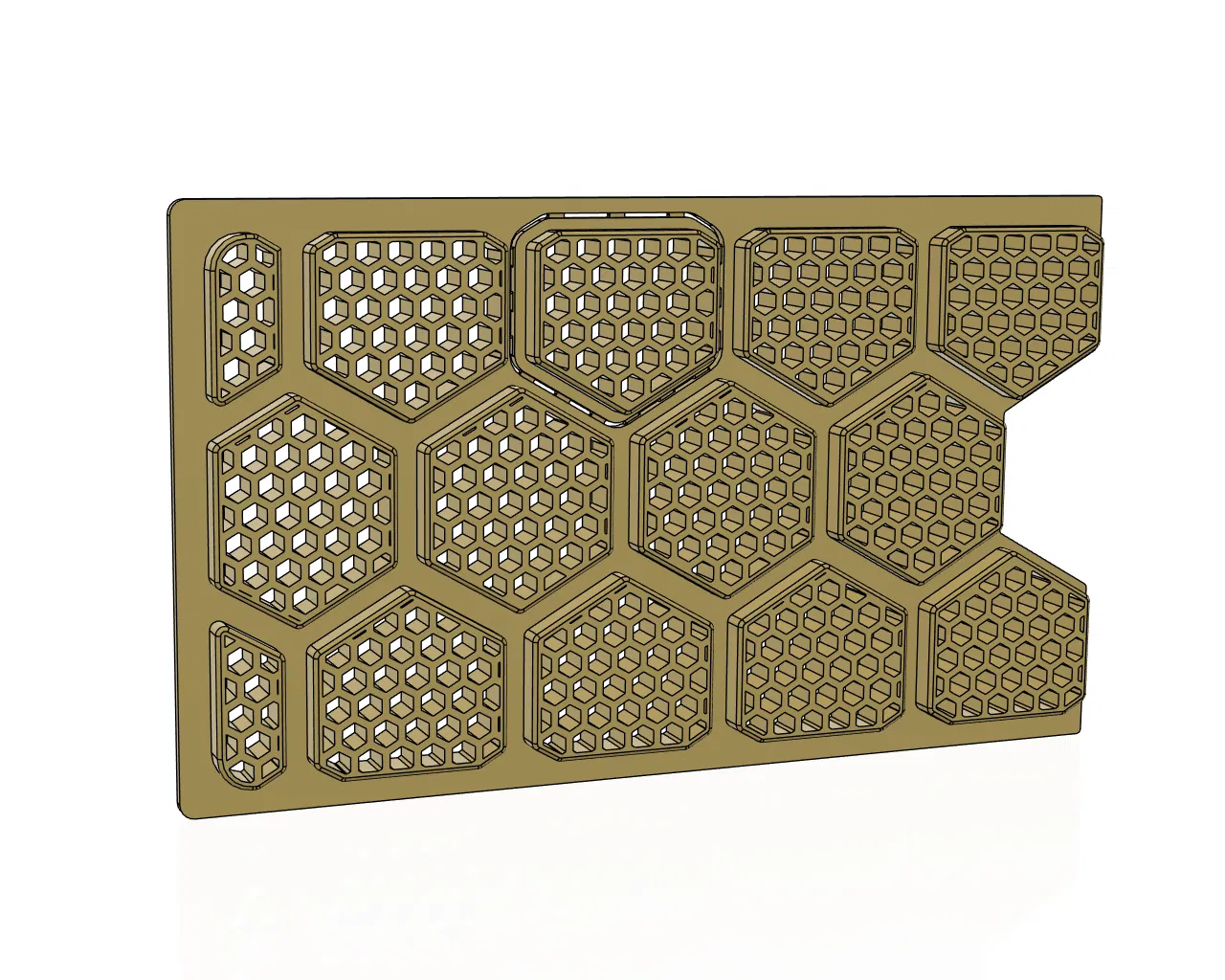

• Lane Control Pre-Cut: Dùng như bản standard (không gắn Lane Controls) cũng được, nhưng đã “cắt mồi” để sau này bạn dễ cắt thêm và gắn Lane Controls bất cứ lúc nào.

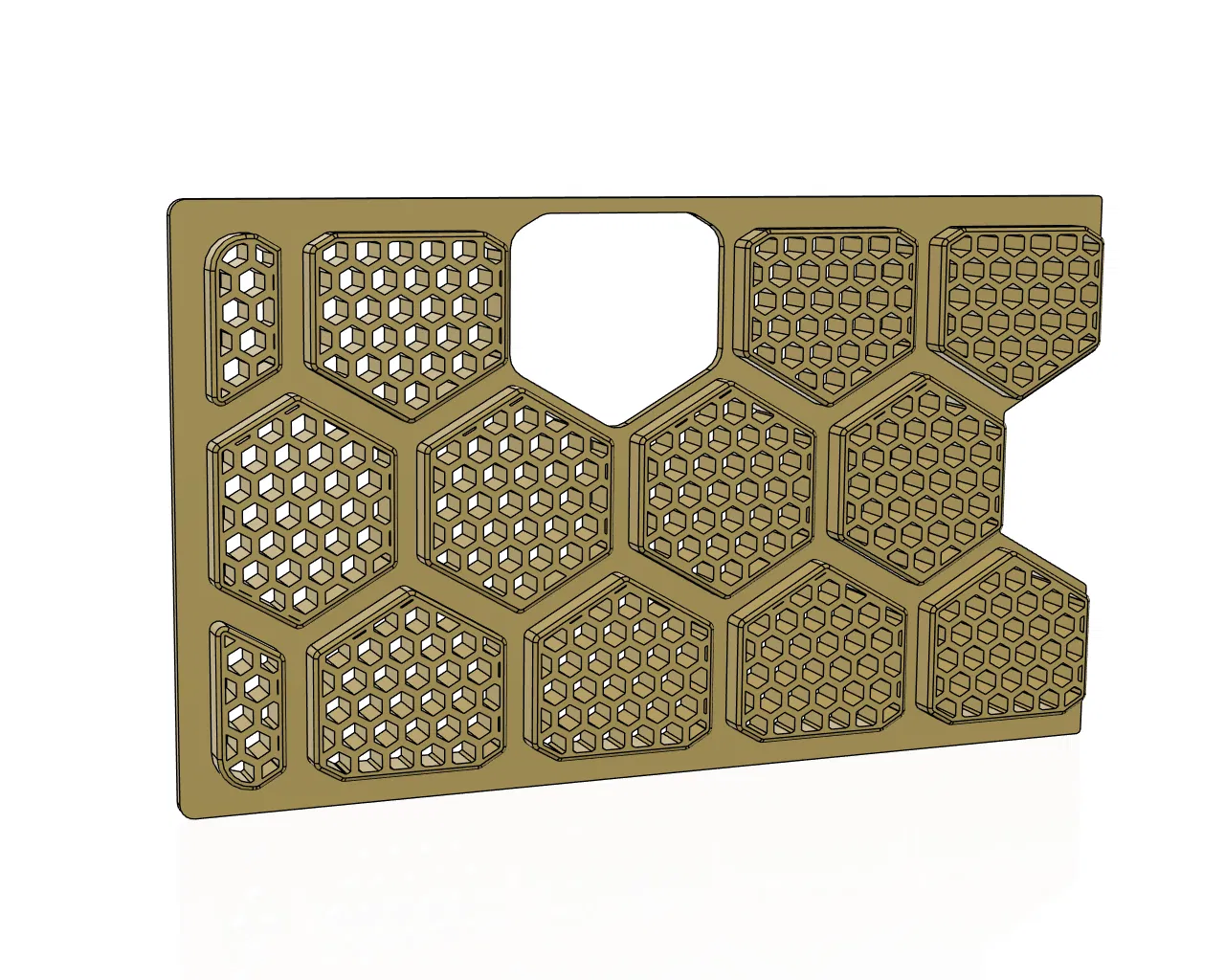

• Lane Control Ready: Có sẵn khoét lỗ đúng vị trí để gắn Lane Controls

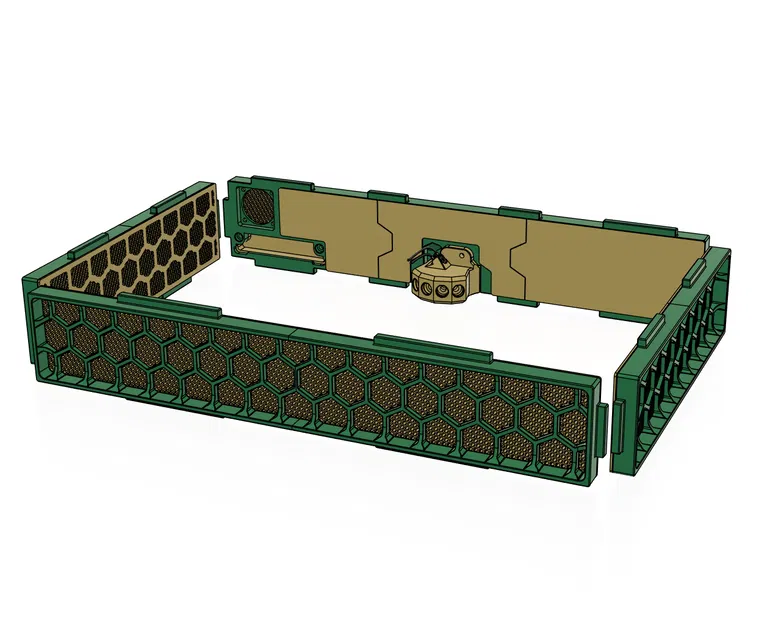

Option Plates Rear Skirt

Mình rất thích ý tưởng Option Plates Rear Skirt nên mình chỉ chỉnh lại chút “cosmetics” ở phần quạt:

• Một mesh insert hình chữ nhật nếu bạn muốn gắn fan
• … và một “Turtle Plate” nếu bạn không gắn

Nhưng ý chính của Option Plate (và Fan Insert) là: bạn tùy biến theo nhu cầu của bạn (và nhớ lên Discord xem hiện có những mẫu nào sẵn rồi).

Printing and Assembly

Printing: Chỉ có rear skirt là cần support ở chỗ đặt Options Plate và Fan Insert (mình tin là bạn xử trong slicer được ;-) ). Còn lại không có gì đặc biệt, cứ in như các part khác của BoxTurtle.

Multi-Part Skirts: Mình muốn bản multi-part sau khi ráp lại sẽ không bị hở khe. Nên mình thiết kế inserts để nối hai mảnh skirt mà không chừa khoảng cách giữa hai mảnh. Điểm trừ là có thể bạn cần chà nhám nhẹ ở các bề mặt tiếp xúc nhỏ giữa hai mảnh để bù elephant foot, over-extrusion, … nhưng làm cái rẹt là xong (và phần tiếp giáp cũng không thấy sau khi ráp).

Assembly: Inserts sẽ clip vào skirt và friction fit sẽ giữ chắc tại chỗ. Nếu muốn, bạn có thể chấm thêm chút keo 502 (super glue) là nó dính “vĩnh viễn” với skirt luôn.

BOM: Options Plate / Fan Insert cần heat set inserts chuẩn M3 Voron và một số ốc M3.
